Зачем подключать USB
Музыка в автомобилях появилась ещё в 70 годах прошлого века. Сначала это были простые радиоприёмники с небольшим диапазоном принимаемых волн, и ставились они только на представительские «Волги». Владельцу средних «Жигулей» такая роскошь долгое время была недоступна. С развитием промышленности к радиоприёмнику добавили кассетный магнитофон, который впоследствии заменили на поддержку дисков, Впоследствии появился даже CD-ченджер. Самые новые автомобили имеют магнитолы с возможностью прослушивания музыки c USB.

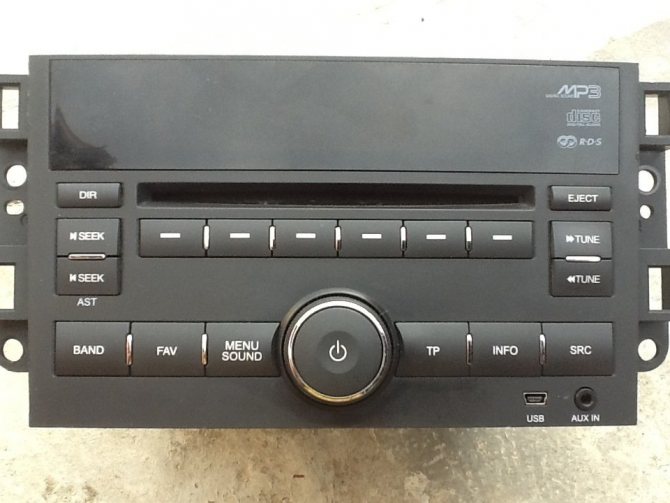

Разъём под USB находится в правом нижнем углу
Но что делать владельцу автомобиля, выпущенного 5–10, а то и более лет назад? Покупать новую магнитолу? Нет — модернизировать старую.
Но прежде чем говорить о такой модернизации, давайте разберёмся.
Что представляет собой USB-вход на магнитоле
Такой вход на ней, как и на любой другой бытовой аудиовидеотехнике позволяет подключать обычные флешки по стандарту 2.0. Но этого явно мало. Магнитола должна определить флешку, понять формат того, что на ней записано, и воспроизвести это. Никто не спорит, если на магнитоле есть аудиовход — можно подключить выход со смартфона и загружать музыку на него.
Но что случается, когда вам звонят? В большинстве случаев выдёргивают провод от наушников и говорят без них. На то, чтобы произвести эту простую операцию, требуются обе руки, и отвлечение внимания на несколько секунд. Если же это происходит в быстро движущемся автомобиле… Ситуация на дороге меняется быстро, вы отвлеклись… и попали в ДТП.
Решений этой ситуации существует несколько:
- у магнитолы (иногда у cd — плеера) может быть внешний вход на задней стороне, включите в него специальный адаптер;
- можно снять старый плеер и поставить на его место FM-модулятор;
- припаять удлинитель USB к плате магнитолы.
Как подключить usb к магнитоле и флешку через aux
Уже давно прошли те времена, когда источником музыки в автомобиле и не только являлся компакт-диск. Именно поэтому многие производители перестали выпускать автомобильную аудиотехнику без поддержки USB. Ведь в нынешний век технологий музыку можно хранить где угодно, начиная от флешек и заканчивая мобильным телефоном, которые имеют большой объем, в отличии от CD и DVD болванок. На них быстро и легко можно добавлять музыкальные композиции. А USB дает возможность прослушивать MP3 файлы с флешек, различных карт памяти, оснащен лишним входом для подключения внешних аудио источников.
Использование MP3-плеера
Читайте также:
Перелистывание папок, треков, перемотка осуществляется с автомагнитолы. Для мультимедийной системы в авто на первое место вышли флешки, однако не у всех в машинах установлены магнитолы, поддерживающие USB, а менять ее на новую не позволяют деньги. Поэтому многих автовладельцев интересует вопрос, как усовершенствовать магнитолу, не меняя ее на новую. Конечно, можно купить переходник и выложить за это не маленькие деньги, но можно подарить штатной акустической системе вторую жизнь, укомплектовав ее USB выходом самостоятельно, потратив на это только немного времени.
Первый способ
Использование телефона и специального переходника
Для этой цели понадобится любой ненужный китайский MP-3 плеер, считывающий композиции с флешки и карт памяти, главное чтобы у него имелся разъем под наушники. Из него вам понадобится лишь аудио сигнал.
- Разобрав магнитолу и сняв CD привод, плюсовой провод питания музыкального MP3 плеера припаивается к контакту старой системы, где после запуска находится напряжение. Подключив звук, берется провод и соединяется с выходом плеера и AUX входом магнитолы. После этого плата плеера монтируется в основание акустической системы, сняв привод — свободного места там хватает.
- Главное, подсоединить все правильно, чтобы избежать короткого замыкания. Кнопки управления плеера выводятся к ненужным кнопкам управления CD привода. Собрав магнитолу можно наслаждаться музыкой с цифровых носителей, с флешки, для этого нужно лишь включить механизм AUX. Композиции при этом можно перелистывать кнопками.
- Перед включением запуска музыки с флешки нужно убавить звук, это избавит от громкого сигнала когда входной сигнал достаточно сильный.
Второй способ
Также, для прослушивания флешки на вашем устройстве, можно выполнить при помощи переходника, который делается самостоятельно. Главное, чтобы на магнитоле имелся выход внешнего сигнала AUX. Для подключения понадобится штекер от простых наушников и несколько разъемов в виде тюльпана, провод четырех жильный, помещенный в медную оплетку. Важно, чтобы кабель от наушников был в рабочем состоянии, чтобы проверить его, можно использовать мультиметр.
- У основного кабеля штекера, который находится около самого основания, снимается изоляция.
- Проводники правых и левых каналов, имеющие алый и зеленый цвет, припаиваются к среднему выводу разъема тюльпан.
- При завершении работы, контакт основного провода должен быть подсоединен к стальному основанию тюльпана, а другие — к центральным выводам тюльпана. В результате получится такой переходник, как на фото.
- В разъем внешнего звукового сигнала магнитолы подключается переходник, куда подсоединяется любое считывающее устройство.
- После включения запускается авто режим AUX и можно наслаждаться музыкой записанной на флешку.
AUX выход своими руками
Но что делать, если на вашей автомагнитоле не имеется AUX порт для подключения внешних источников музыки? Следует потратить немного времени и сделать все самостоятельно.
Прежде чем приступать к работе, следует подготовить все необходимое. Вам нужны будут штекер от наушников и провода, можно взять от них же. Обычный штекер разделен на несколько частей. Самая большая, находящаяся у пластмассового основания, относится к центральному проводу и имеет основной цвет. Две оставшиеся части причисляются к каналам и закрашены красным и зеленым цветами, смотрите на фото.
Первым делом нужно вытащить автомагнитолу. В основном она закрепляется на пластмассовые защелки, поэтому трудностей при ее снятии быть не должно. Далее откручиваются болтики на панели вентиляции, после чего сама панель приподнимается кверху, чтобы убрать все помехи. Все провода от наушников припаиваются к разъему тюльпан — общий к металлическому основанию, проводники к средним выводам.Далее припаянные провода вместе со штекером выводятся в салон, для удобного подключения считывающих устройств.
Оптимальным вариантом является пепельница, показано на фото. Все провода следует хорошо укомплектовать, чтобы после установки магнитолы им ничего не мешало. Перед тем как проверить результат работы, на магнитоле необходимо убрать полностью звук, так как считывающие устройства при подключении начинают орать.
После этого можно включать любой трек. Заранее на автомагнитоле следует отрегулировать звук. При правильно проведенных работах в колонках автомобиля должна звучать музыка. Акустическая система при этом будет играть роль усилителя.
В описанных способах по улучшению штатной магнитолы нет ничего трудного и сделать это самостоятельно под силу каждому.
1avtozvuk.ru
-
Читайте также:
Вариант с адартером
Адаптер работает не только с USВ, а и с картами памяти
Гнездо на задней стороне может быть у большинства заводских магнитол. Вся работа сводится к нескольким действиям:
- вытаскивают магнитолу из авто;
НА задней стенке магнитолы оставлется гнезда для подключения
Адаптер можно положить так
Плюсы такого решения:
- Магнитола «решит», что вы просто сменили плеер. Соответственно, если магнитола поддерживает воспроизведение MP3 c диска, она сможет играть его и с флешки.
- Некоторые адаптеры, кроме поддержки USB, имеют поддержку карт памяти. Можно вытащить карту из смарта, о котором писали выше, и вставить в такой адаптер.
Модулятор: как подключить и использовать
FM-молдулятор и ПДУ к нему
FM-модулятор — девайс, умеющий передавать сигнал с флешки (а также карты памяти) по радиоканалу. В общем случае он втыкается в гнездо прикуривателя, настраивается на определённую частоту. Эта же частота настраивается на приёмнике магнитолы. Вы (и сосед поблизости) можете слушать музыку с флешки. Но для крупного города, где радиодиапазон забит под завязку, можно поступить иначе: установить модулятор прямо в магнитофон. Как это сделать?
Для работы понадобятся:
- паяльник;
- набор экранированных проводов (можно брать обычные, но экранированные дадут лучшее качество (достаточное количество провода будет в исходной магнитоле);
- Модулятор (можно использовать любой мп3-плеер). Плюсом модулятора является наличие ПДУ, а также встроенный преобразователь питания;
- сама магнитола;
- преобразователь напряжения 12 — 5 в.
Порядок работы
Питание
- После разборки магнитолы отсоединяют лентопротяжку или плеер для дисков.
Разберите свою автомагнитолу
Извлеките схему из корпуса
Питание подвести к контактам питания магнитолы
-
Читайте также:
С помощью удлинителя выведите контакт поближе
Преобразователь питания в модуляторе свой, в плеере зависит от его марки.
Аудио
Экранированным проводом соединяют аудиовыход модулятора и вход магнитолы.
На древних кассетниках такого входа нет. В этом случае сигнал придётся подать напрямую на вход предварительного усилителя. Найти его просто — именно к нему идёт экранированный провод от головки.
Распайку микросхемы усилителя можно найти в интернете.
Например, вот так выглядит схема усилителя на базе TDA2005.
Сборка
Так как в новом варианте остаётся только блок радиоприёмника, модулятор можно расположить в корпусе. Если все контакты соединены верно, то включение «AUX» или «Tape» переадресуется модулятору.
Видео
Как сделать поддержку USB и при этом оставить старый (рабочий) плеер
Как подключить USB через AUX
Я возможно не совсем компетентен в этом вопросе… Либо китайцы придумали новое чудо техники. Вообщем, вопрос в том, что за несколько лет моей практики в данной сфере меня просто убивают некоторые товарищи с вопросом о подобном чуде света.
Я конечно понимаю, что с китайского сайта можно подобное чудо заказать и даже попросить на радиорынке что-то подобное спаять, но вопрос как оно может работать и с какими магнитолами? Ведь у разъема USB и AUX совсем разный принцип приема-передачи.
Система AUX принимает поток информации который посылает, допустим, плеер. Система USB посылает запрос на считывание и принимает информацию уже с карты памяти. И потому если его между собой спаять, то оно чисто технически не сможет работать. Я лично однажды имел счастье подержать в руках подобный переходник и проверить на парочке магнитол, которые имелись у меня в наличии. Так вот с уверенностью заявляю, что был убежден в своих догадках. А иначе зачем тогда делать магнитолы с USB переходники продавай, да и нормально!
