Лампы‌ ‌ближнего‌ ‌света‌ ‌Тойоты ‌Рав‌ ‌4‌

Какие лампы на «Тойоте Рав4»

Исходя из норм технологичности и безопасности, автоконцерн Toyota применяет на своих автомобилях только современное освещение. В 1994 году, когда было выпущено первое поколение «Рав4», головной свет снабжался только галогеновыми лампочками. Позднее, когда автопроизводители всего мира начали внедрять ксеноновые, а позже светодиодные фары, Toyota не осталась в стороне.

Лампа ближнего света «Тойота Рав4» теперь ксеноновая, а на последних поколениях – светодиодная. Дальний свет с завода стоит галогеновый, однако есть возможность перехода на другие типы ламп.

В поворотниках используются бесцокольные лампочки, а фонари снабжаются галогенными, а позднее – светодиодными лампочками.

Содержание

• Перегорела лампа
• Перегорел предохранитель
• Нестандартные причины

Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

Ближний свет фар не горит, а дальний горит – такое явление может быть обусловлено несколькими причинами. И большинство из них довольно легко устранимо. Тем более, что такое может случиться с вашим автомобилем в совершенно неподходящий момент: на трассе, к примеру, когда требуется переключаться на ближний, чтобы не слепить фарами встречных водителей.

Читать далее: Причины отказа автомобиля Nissan Primera заводиться и устранение поломок

Типы цоколей ламп освещения Toyota Rav4 2-го поколения

Правильный подбор необходимых для «Тойоты Рав4» 2 поколения лампочек подразумевает знание владельцем моделей цоколей:

• дальний/ближний свет – H4;
• подсветка номера, боковые поворотники – W5W;
• передние указатели поворота – WY21W;
• противотуманные лампочки – HB4;
• стоп-сигнал – W21/5W;
• фонари заднего хода – W16W;
• задние указатели поворота – W21W;
• задние противотуманки – P21W;

«Рав4» второго поколения выпускался с 2000 по 2005 год, поэтому найти на рынке автомобильных запчастей перечисленные типы и модели цоколей не составит труда.

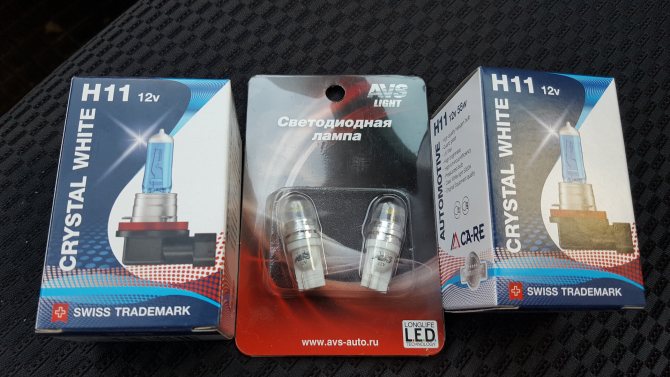

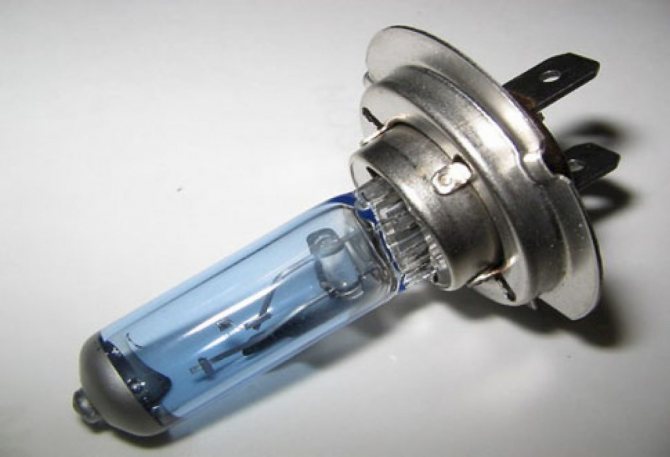

Подбор лампочек ближнего света

Так как поколения «Тойоты Рав4» отличаются друг от друга не только дизайном и техническим оснащением, но и применением разных типов освещения, владельцам стоит ответственно подходить к выбору лампочек. До 3-го поколения существенных отличий в светотехнике не было. Начиная с ламп ближнего света «Рав4» 2007 года выпуска, производитель начал активно внедрять новые технологии.

• ближний свет на «Тойота Рав4» 3 поколение, а также лампа ближнего света «Рав4» 2008 (рестайлинг) – лампочки 55H11 Philips CrystalVision;
• лампа ближнего света «Тойота Рав4» 2011 – 65HB3, рекомендуемая модель — Philips DiamondVision (машина 2011 года – это глубокий рестайлинг модели 2007 года выпуска, но производитель изменил тип устанавливаемого освещения);
• лампа ближнего света «Рав4» 2012 – 65HB3, рекомендуется установка модели ламп Philips DiamondVision (производитель не стал менять тип лампочек и оставил те же огни, что и на модели 2011 года).

На последующих поколениях для освещения применяются модели, близкие к тем, что ставят на машины 2012 года 4-й генерации. А также устанавливают современные LED лампы и дополнительные светодиодные ленты для подсветки.

Алгоритм замены

При необходимости самостоятельной замены лампы ближнего света на «Рав4» 2007 нужно следовать инструкции, прописанной производителем. Для данной процедуры на третьем поколении «Рав4» инструменты не понадобятся:

1. Для удобства с пассажирской стороны можно снять бачок омывателя.
2. В начале работы необходимо отсоединить от фары электрический разъем, отжав скобу фиксатора.
3. Следом, провернув, снять пластиковую защитную крышку.
4. Отсоединить электрический разъем, ведущий к самой лампочке, провернуть патрон и вытащить ее целиком.

Замена на новую лампочку производится тем же путем. Лампа ближнего света «Тойота Рав4» 2011 меняется по тому же принципу, как и у машин 2008 и 2010 годов выпуска.

Не работают фары на ВАЗ-2110. Предохранители целые

Избежать внезапной поломки помогут регулярные профилактические осмотры. Согласно рекомендациям производителя, проводятся таковые не реже 1 раза каждые 3 месяца. Внепланово понадобится заглянуть под капот, если свет Приоры стал тусклым. Вне зависимости от причины для работы необходим ключ на «6».

В обязательном порядке автовладелец проверяет давление воздуха в шинах. Даже незначительное отклонение от нормы негативным образом скажется на эффективности работы световых приборов. После этого транспортное средство устанавливается на максимально ровной поверхности гаража. Лада Приора ставится на расстоянии 5 м от гладкой стены. Дальнейший порядок действий выглядит следующим образом:

• установить на водительском сиденье груз, масса которого 70-75 кг;
• поставить у стены небольшой экран белого цвета;
• начертить на нем вертикальные линии;
• провести жирную осевую линию;
• в местах, где свет фар Приоры образует на экране точки, необходимо провести осевые;
• завести двигатель;

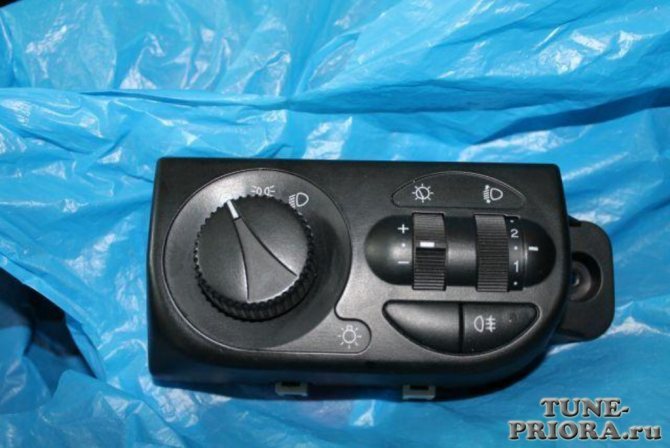

• повернуть ручку электрокорректора фар, поставив его в положение «0»;
• запустить ближний свет фар;
• открыть капот и провести регулировку.

Непосредственная регулировка проводится в вертикальной и горизонтальной плоскости. Для того чтобы положение светового пятна настроить максимально точно, для начала следует включить ближнее освещение. Настройка производится для каждой фары в отдельности. С целью соблюдения технических рекомендаций во время регулировки одной из фар вторую надлежит закрыть материалом, не пропускающим свет.

Если такового под рукой нет, то ее нужно просто обесточить. Только после этого осуществляется переход к регулировке дальнего света. Завершается процесс регулировки освещения обязательной проверкой. Транспортное средство выкатывается из гаража на улицу в ночное время.

Включается дальний свет, а затем — ближний. Производится визуальный осмотр. Если отмечается несимметричность световых пятен, то производится повторная настройка. В некоторых случаях необходимо побывать на СТО.

Когда просто не работают фары на любой машине – это случай рядовой. Причина может быть в выключателе света, предохранителях и других обычных вещах. В «десятке» же есть особенность, не зная которую можно до одури проверять все, что только можно, а неисправность так и не найти.

Обычно все выглядит так: у «десятки» не работают фары или габаритные огни, причем произвольно, например, не работает фара левого борта, габаритные огни справа спереди и слева сзади. Предохранители при этом целые и у многих владельцев «десяток» возникает сильное удивление. Он не мудрено, если не знать один секрет.

Этот секрет расположен в блоке предохранителей, который на ВАЗ-2110 даже внешне выглядит как черный ящик. Открыв его, вы увидите предохранители и реле, при этом одно реле размерами больше всех остальных.

Оно называется реле контроля исправности ламп и следит за тем, чтобы лампы в фарах и габаритных огнях были целыми.

Когда в указанных местах перегорает лампочка, реле отдает сигнал на блок индикации бортовой системы контроля, в нем зажигается пиктограмма и раздается типичный десяточный «динь-динь».

Внутри этого реле есть четыре спирали – это резисторы и смысл в том, что одна из этих спиралей может перегореть.

Происходит это, конечно, не просто так, а в результате короткого замыкания, но главная «фишка» в том, что резисторы этого реле сгорают быстрее, чем предохранители в блоке! То есть абсолютно все предохранители целые, все классно, но какие-то лампочки не работают.

С толку сбивает еще и то, что отказ происходит по нелогичной схеме (что может не светиться, описано выше), из-за чего у многих приходят мысли о плохой «массе» в каком-то соединении.

Если знать про такую особенность «десятки», то выявить сгоревшее реле пара пустяков. Оно свободно вытаскивается из блока и разбирается.

Чтобы разобрать это реле, нужно аккуратно поддеть отверткой нижнюю крышку, из которой выходят контакты, и снять ее. Резисторы будут видны сразу, а сгоревший тем более.

Дальше лучше, конечно, купить новое реле, но не факт, что оно не сгорит при первом же включении фар – в сети, скорее всего, есть короткое замыкание.

Поэтому, для диагностики замыкания, лучше убедиться в надежности предохранителей

, паяльником наплавить на сгоревший резистор проволочку для его восстановления и поставить реле на место. Если предохранитель не сгорел – есть шанс, что реле просто пришел конец из-за, например, старости. Если же предохранитель также вышел из строя, нужноискатькороткое замыкание.

Регулировка луча света крайне важна для безопасного, комфортного вождения при наличии подходящего места и желания, процедуру возможно провести самому дома. Понадобится поставить машину на ровную горизонтальную поверхность на расстоянии пяти метров от стены до машины. Проверить работу ручного корректора находящегося непосредственно на задней части блока (маленькое подвижное колёсико).

На уровне середины фар чертим на стене горизонтальную линию (л. 1), примерно 65-75мм. ниже чертим линию (л. 2). Две вертикальные линии по середине каждой фары (л. А)(л. Б), ещё одну вертикальную строго по середине между них. В машине должен быть 1 человек, давление шин находится в пределах нормы и быть везде одинаковым.

Читать далее: Замена масла Фольксваген Поло седан

Что делать, если ближний свет на «Рав4» погас в дороге

При длительной эксплуатации или неисправностях в электрике автомобиля фары могут перестать светить в любой момент, в том числе ночью и во время движения. Если проблему устранить не удалось, то движение можно продолжить с включенными габаритными и противотуманными огнями. На автомобильных форумах при затухании фар советуют проверить блок предохранителей, а именно тот предохранитель, который отвечает за их работу.

Также лампы могут не гореть из-за проблем в проводке подрулевого переключателя. Но самой распространенной причиной является обычное перегорание старых лампочек.

Профессионалы советуют менять лампочки регулярно. Например, стандартная лампочка ближнего света «Рав4» 2011 по цене оказывается дешевле, а купить и установить ее легче, чем осуществлять ремонт всей системы освещения.

Дополнительный блок

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F2 (25 А) — обогрев заднего стекла. Проверьте вместе с предохранителем F11 и реле К2. Если заднее стекло не отпотевает, возможно произошёл обрыв нитей элементов обогрева. Осмотрите все нити и при обнаружении обрыва заклейте его специальным клеем или лаком, который можно купить в автомагазинах по цене 200-300 руб.

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

Читать далее: Датчик уровня топлива ваз 2110 инжектор

F3 (15 А) – электрический бензонасос. Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос.

K1 – главное реле.

K2 – реле электробензонасоса. См. выше про F3.
