Коробка с тросовым приводом. Что за зверь?

Уже и не припомню на каком пробеге появился этот стук в коробке, особенно хорошо было слышно при поперечном уклоне авто в правую сторону. Все указывало на известную болезнь, связанную с прослабленной посадкой задних подшипников обоих валов. Ремонт решил производить со снятием коробки, так как хотелось еще решить вопрос сухой шлицевой первично вала, а заодно уж посмотреть на состояние сцепления и выжимного подшипника.

22 ЯНВАРЯ 2020. Пробежал около тысячи км, стук вернулся, не такой звонкий, но тем не менее он самый. Итог: все напрасно, время и деньги!

Price tag: 746 ₽ Mileage: 103800 km

Recommendations

Comments 20

Забыл добавить, задние подшипники в корпусе не могут просто так проворачиваться, они зажимаются пластиной. Там нет тугой посадки, только прижим пластиной, опять-же допуски завода нарушены, надо всё промерять в процессе сборки, и пластину только новую, и закручивать винты ударной отвёрткой, руками не затяните нужным моментом.

Всё что здесь написано про кпп, всё это на уровне домыслов, а не знания технической части. Рассуждайте теоретически, когда стоит авто, и двигатель на ХХ, то в кпп вращается только первичный вал, а с ним работают только два подшипника. Роликовый передний и шариковый задний. Шариковый стучит в очень редких случаях, это если ему совсем пипец, в основном он воет. А вот роликовый издаёт стук если он низкого качества. Долго объяснять природу стука, тут связано с диском сцепления и износом шлицов вала и диска, и опять-же качаства изготовления. Бывает бренчат шестерни на вторичном валу, они вращаются, а вал стоит на месте. На заводе на заморачиваются над качеством. Если все допуски соблюдать кпп будет тихо работать, но для этого надо иметь несколько комплектов шестерён и подшипников, и всё это подбирать, что в домашних условиях невозможно. Воет на ходу главная пара, здесь уже ничего не сделаешь. Для уменьшения воя применять присадки, я заливал «ВМП Авто».

Привет, что это за фиксатор резьбы? Есть номер?

есть пластины фиксирующие валы, подшипники SKF идут с завода на кпп 2181

здорово. у себя тоже перебирал и тоже все хорошо. просто когда у себя сделал, мне многие в комментариях писали, что у них все вернулось обратно.

Если подшипники начнут снова проворачиваться по внешней обойме, все вернется вновь. Тут дело даже не в новых подшипниках, старые оказались не хуже новых. Просто прослаблена посадка в теле самого корпуса коробки. Поэтому и выход был сажать на фиксатор.

замена подшипников тросовой кпп гранта без снятия — поиск по DRIVE2

Замена задних подшипников КПП 2181 — Лада Гранта .

Отзыв владельца Лада Гранта

— своими руками.

Ремонт решил производить со снятием
коробки
, так как хотело…

Ремонт решил производить со снятием
коробки
, так как хотелось еще решить вопрос сухой шлицевой первично вала, а заодно уж посмотреть на состояние.

Замена сцепления Гранта . — Лада Гранта , 1.6 л., 2013 года на.

Гранта

норма, мотор 186-й,
коробка
2181,пробег 31т. с копейками, 3 года как с конвейера.

10 нижний экран маховика(три болтика ключ на *10*) откручиваем в последнюю очередь, перед снятием
коробки
, так этот болтик (см ниже на фото) не удобно откручивать и сам экран.

Подшипники Лада Гранта

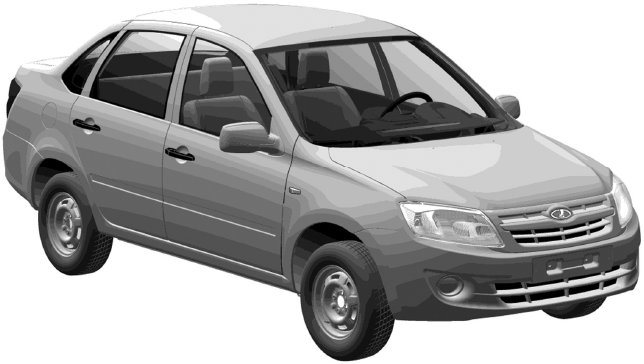

Этот недорогой, но относительно комфортабельный автомобиль производства ОАО «Автоваз» по уверениям разработчиков станет в скором времени любимцем российских автолюбителей, поскольку сочетает в себе такие качества, как комфортабельность, надежность, безопасность и, главное, невысокая цена для своего класса.

Как и в прочих ВАЗовских моделях, здесь установлены подшипники отечественного производства. В данном материале освещается номенклатура этих изделий, применяемая в автомобиле, а также их импортные аналоги (не забывайте, что по международной системе обозначений свою продукцию маркируют в настоящее время и китайские производители подшипников, и, например, Вологодский Подшипниковый Завод (VBF), который среди автомобилистов считается почему-то эталоном качества, хотя ВАЗ в основном использует подшипники Европейской Подшипниковой Корпорации (Волжский и Саратовский подшипниковые заводы)).

Перечень подшипников, применяемых в автомобиле Лада Гранта, подлежащие легкой замене

Для просмотра информации по конкретному подшипнику просто кликните по номеру.

Следует заметить, что в документации к автомобилю номера подшипников часто обозначены с массой дополнительных (и часто давно устаревших) буквенных обозначений, на которые можно не обращать никакого внимания. То же касается и класса точности 6. В наше время стандарты по качеству так исполняются, что подшипники с заявленным 6 классом одного производителя могут быть хуже нулевого класса другого на порядок.

Разработки АВТОВаз не стоят на месте и в 2013 году руководство компании, вместе с конструкторским отделом решили перейти на новый вид коробки передач с тросовым приводом. Эти КПП устанавливаются на автомобили Лада Гранта и Калина 2.

Внешний вид КПП

Устройство и отличия КПП с тросовым приводом

В отличии от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

КПП ВАЗ-2181 с тросовым приводом

Для того чтобы понимать, как всё устроено, сравним стандартную КПП с маркировкой ВАЗ-2180 и новую ВАЗ-2181:

• Для уменьшения вибрации издаваемые коробкой передач с тяговым приводом были установлены тросы от производителя Atsumitec.
• Чтобы уменьшить усилие для переключения 1 и 2 передачи производитель установил многоконусные синхронизаторы.
• Увеличился размер сцепления до 215 мм.
• В связи с изменением трансмиссионной конструкции, стартер пришлось расположить вдоль мотора, а не КПП.
• Для облегчения переключения передач пришлось уменьшить угол скоса зубьев синхронизатора со 125 градусов до 100.
• Для устранения течи масла конструкторы перенесли механизм выбора передачи наверх. Но, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции.
• Уменьшился объем заливаемого смазочного материала с 3,3 л до 2,2 л.
• Установлена селекторная пластина, которая позволяет более четко переключать передачи.
• Совершен переход с минерального масла на полусинтетическое.
• Чтобы случайно не включить задний ход была разработана специальная блокировка.

Основные элементы и комплектующие, которые сходят в устройство новой КПП можно увидеть на рисунках ниже:

Схема коробки передач и расшифровка основных её элементов

1. ведущая шестерня главной передачи;
2. вторичный вал;
3. первичный вал;
4. вилка включения пятой передачи;
5. вилка включения третьей и четвертой передач;
6. выключатель фонарей заднего хода;
7. картер сцепления;
8. механизм переключения передач;
9. центральный фиксатор.

Устройство синхронизаторов коробки ВАЗ -2181

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

Механизм выбора передач

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

Полный вид КПП с тросовым приводом

Таким образом, завод-изготовитель решил улучшить и модернизировать коробку переключения передач, которая была не надежная и имела достаточно много проблем. За счет новой улучшенной системы была уменьшена вибрация по кузову и ручки КПП. Передачи включатся, начали более четко, и пропали огромные люфты.

Механическая коробка перемены передач

Механическая коробка передач (МКПП) пока остается самым распространенным устройством преобразования скорости движения через ступенчатый редуктор, изменяющим крутящий момент двигателя внутреннего сгорания. Свое название коробка получила от механического способа переключения передач, а не автоматического.

МКПП относится к ступенчатым агрегатом, т.е. крутящий момент в ней изменяются ступенями. Ступенью (или передачей) называется пара взаимодействующих шестерен. Каждая из ступеней обеспечивает вращение с определенной угловой скоростью или, другими словами, имеет свое передаточное число.

Передаточным числом называется отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни. Разные ступени имеют разные передаточные числа. Низшая ступень имеет наибольшее передаточное число, высшая ступень – наименьшее. В зависимости от числа ступеней различают следующие конструкции:

• четырехступенчатая коробка передач;
• пятиступенчатая коробка передач;
• шестиступенчатая коробка передач;
• и выше.

Наибольшее распространение на современных автомобилях получила пятиступенчатая коробка передач.

Из всего многообразия конструкций МКПП можно выделить коробки двух основных видов:

• трехвальная коробка передач;
• двухвальная коробка передач.

Трехвальная коробка передач чаще всего устанавливается на заднеприводные автомобили. Двухвальная механическая КПП применяется на переднеприводных легковых автомобилях. Устройство и принцип работы данных коробок имеют существенные различия, поэтому они рассмотрены отдельно.

Устройство трехвальной механической коробки передач

Трехвальная КПП имеет следующее устройство:

• ведущий (первичный) вал;
• шестерня ведущего вала;
• промежуточный вал;
• блок шестерен промежуточного вала;
• ведомый (вторичный) вал;
• блок шестерен ведомого вала;
• муфты синхронизаторов;
• механизм переключения передач;
• картер (корпус) коробки передач.

1. ведущий вал
2. крышка подшипника
3. выключатель света заднего хода
4. манжета ведущего вала
5. задний подшипник ведущего вала
6. шестерня привода промежуточного вала
7. сапун
8. шестерня III передачи
9. передний картер
10. шестерня I передачи
11. шестерня заднего хода
12. штоки переключения передач
13. шарик-фиксатор
14. пружина
15. рычаг переключения
16. защитный уплотнитель
17. колпак рычага
18. корпус рычага переключения
19. задний картер
20. ведомый вал
21. манжеты удлинителя заднего картера
22. втулка
23. шестерня привода спидометра
24. привод спидометра
25. задний подшипник промежуточного вала
26. шестерня V передачи
27. болты крепления оси промежуточной шестерни заднего хода
28. промежуточная шестерня заднего хода
29. промежуточный вал
30. маслозаливная пробка

— Ведущий вал обеспечивает соединение со сцеплением. На валу имеются шлицы для ведомого диска сцепления. Крутящий момент от ведущего вала передается через соответствующую шестерню, находящуюся с ним в жестком зацеплении. — Промежуточный вал расположен параллельно первичному валу. На валу располагается блок шестерен, находящийся с ним в жестком зацеплении. — Ведомый вал расположен на одной оси с ведущим. Технически это осуществляется за счет торцевого подшипника на ведущем валу, в который входит ведомый вал. — Блок шестерен ведомого вала не имеет закрепления с валом и поэтому свободно вращается на нем. Блок шестерен промежуточного и ведомого вала, а также шестерня ведущего вала находятся в постоянном зацеплении.

Между шестернями ведомого вала располагаются муфты синхронизаторов (обиходное название синхронизаторы). Работа синхронизаторов основана на выравнивании (синхронизации) угловых скоростей шестерен ведомого вала с угловой скоростью самого вала за счет сил трения. Муфты имеют жесткое зацепление с ведомым валом и могут двигаться по нему в продольном направлении за счет шлицевого соединения. На торцах муфты имеют зубчатые венцы, которые могут входить в соединение с соответствующими зубчатыми венцами шестерен ведомого вала. На современных коробках передач синхронизаторы устанавливаются на всех передачах.

— Механизм переключения трехвальной коробки обычно располагается непосредственно на корпусе коробки. Конструктивно он состоит из рычага управления и ползунов с вилками. Для предотвращения одновременного включения двух передач, механизм оснащен блокирующим устройством. Механизм переключения передач может также иметь дистанционное управление. — Картер коробки передач служит для размещения конструктивных частей и механизмов, а также для хранения масла. Картер изготавливается из алюминиевого или магниевого сплава.

Принцип работы трехвальной механической коробки передач.

При нейтральном положении рычага управления крутящий момент от двигателя на ведущие колеса не передается. При перемещении рычага управления, соответствующая вилка перемещает муфту синхронизатора. Муфта обеспечивает синхронизацию угловых скоростей соответствующей шестерни и ведомого вала. После этого, зубчатый венец муфты заходит в зацепление с зубчатым венцом шестерни и обеспечивается блокировка шестерни на ведомом валу. Коробка передач осуществляет передачу крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Движение задним ходом обеспечивается соответствующей передачей. Изменение направления вращения осуществляется за счет промежуточной шестерни заднего хода, устанавливаемой на отдельной оси.

Устройство двухвальной механической коробки передач

Двухвальная коробка передач имеет следующее устройство:

• ведущий (первичный) вал;
• блок шестерен ведущего вала;
• ведомый (вторичный) вал;
• блок шестерен ведомого вала;
• муфты синхронизаторов;
• главная передача;
• дифференциал;
• механизм переключения передач;
• картер коробки передач.

1. задняя крышка картера коробки передач
2. ведущая шестерня V передачи
3. шариковый подшипник ведущего вала
4. ведущая шестерня IV передачи
5. ведущий вал
6. ведущая шестерня III передачи
7. картер коробки передач
8. ведущая шестерня II передачи
9. шестерня заднего хода
10. промежуточная шестерня заднего хода
11. ведущая шестерня I передачи
12. роликовый подшипник ведущего вала
13. сальник ведущего вала
14. сапун
15. подшипник выключения сцепления
16. направляющая втулка муфты подшипника выключения сцепления
17. ведущая шестерня главной передачи
18. роликовый подшипник ведомого вала
19. маслосборник
20. ось сателлитов
21. ведущая шестерня привода спидометра
22. шестерня полуоси
23. коробка дифференциала
24. сателлит
25. картер сцепления
26. пробка для слива масла
27. ведомая шестерня главной передачи
28. регулировочное кольцо
29. роликовый конический подшипник дифференциала
30. сальник полуоси
31. ведомая шестерня I передачи
32. синхронизатор I и II передач
33. ведомая шестерня II передачи
34. ведомая шестерня III передачи
35. синхронизатор III и IV передач
36. ведомая шестерня IV передачи
37. шариковый подшипник ведомого вала
38. ведомая шестерня V передачи
39. синхронизатор V передачи
40. ведомый вал.

Ведущий вал, также как и в трехвальной коробке, обеспечивает соединение со сцеплением. На валу жестко закреплен блок шестерен. Параллельно ведущему валу расположен ведомый вал с блоком шестерен. Шестерни ведомого вала находятся в постоянном зацеплении с шестернями ведущего вала и свободно вращаются на валу. На ведомом валу жестко закреплена ведущая шестерня главной передачи. Между шестернями ведомого вала установлены муфты синхронизаторов.

С целью уменьшения линейных размеров, увеличения числа ступеней в ряде конструкций КПП вместо одного ведомого вала устанавливаются два и даже три ведомых вала. На каждом из валов жестко закреплена шестерня главной передачи, которая находится в зацеплении с одной ведомой шестерней — по сути три главных передачи. Главная передача и дифференциал передают крутящий момент от вторичного вала коробки к ведущим колесам автомобиля. Дифференциал при необходимости обеспечивает вращение колес с разной угловой скоростью.

Механизм переключения передач двухвальной коробки, как правило, дистанционного действия, т.е. расположен отдельно от корпуса коробки. Связь между коробкой и механизмом может осуществляться с помощью тяг или тросов. Наиболее простым является тросовое соединение, поэтому оно чаще используется в механизмах переключения.

Механизм переключения передач двухвальной коробки имеет следующее устройство:

• рычаг управления;
• трос выбора передач;
• рычаг выбора передач;
• трос включения передач;
• рычаг включения передач;
• центральный шток переключения передач с вилками;
• блокирующее устройство.

Под выбором передачи понимается поперечное движение рычага управления относительно оси автомобиля (движение к паре передач), под включением передачи – продольное движение рычага

Принцип работы двухвальной механической коробки передач

Принцип работы аналогичен трехвальной коробке. Основное отличие заключается в особенностях работы механизма переключения передач.

Движение рычага управления при включении конкретной передачи разделяется на поперечное и продольное. При поперечном движении рычага управления усилие передается на трос выбора передач. Тот, в свою очередь, воздействует на рычаг выбора передач. Рычаг осуществляет поворот центрального штока вокруг оси и, тем самым, обеспечивает выбор передач.

При дальнейшем продольном движении рычага усилие передается на трос переключения передач и далее на рычаг переключения передач. Рычаг производит горизонтальное перемещение штока с вилками. Соответствующая вилка на штоке перемещает муфту синхронизатора и осуществляет блокирование шестерни ведомого вала. Крутящий момент от двигателя передается на ведущие колеса.

1. Как работают автоматические коробки передач с двойным сцеплением; 2. Особенности конструкции автоматических коробок передач; 3. Автоматическая коробка передач, коробка автомат

Интересные факты

Рассмотрим интересные факты, которые удалось узнать о новой коробке передач Лада Гранта:

• КПП ВАЗ-2181 не будет устанавливаться на Приору, поскольку конструкторы посчитали, что это будет не рентабельным переделывать всю конструкцию силовых агрегатов.
• Стоимость Лада Гранта и Калина 2 увеличилась на 5000-7000 руб. с внедрением новой КПП в автомобиль.
• Согласно отзывам автовладельцев, первые экземпляры КПП с тросовым приводом были не совсем удачными и имели достаточно много недоработок: вибрация становилась слышимой после 70-80 тыс. пробега, вой коробки, повышенный износ деталей и прочее. На основании этого, завод-изготовитель внес коррективы в конструкцию и улучшил характеристики, но у многих автовладельцев впечатление от КПП с тросовым приводом ВАЗ-2181 осталось негативное.
• Завод АВТОВаз продолжает разработку и модернизацию новой КПП, которая станет вторым поколение тросовых коробок передач. Устанавливать ее планируется на 2-е поколение Лада Гранта, которая сейчас идет в разработке. Конструкторы обещают, учесть опыт, полученный при разработке первого поколения и не допустить такой оплошности во второй раз.

Конструкционные особенности тросовой кпп 2181

Данная трансмиссия является глубокой переработкой популярной механической кпп ВАЗ 2170. По сути от старой коробки передач осталась лишь редукторная часть, то есть валы-шестеренки, а все остальное либо абсолютно новое, либо настолько обновленное, что уже почти как новое.

Выводы

Становится понятным, что коробка переключения передач с тросовым приводом Лада Гранта стала лучше, чем ее младший брат с жесткими тягами. Модернизация узлов позволила улучшить характеристики, уменьшить вибрацию и улучшить качество переключения передач. С тем же, многие автовладельцы, до сих пор, выражают недовольство повышенным износом и частыми поломками, хотя завод обещает исправить этот недостаток.
