Какие бывают проставки под диски и как их установить

Практически любые понравившиеся диски для авто можно устанавливать на собственную машину. Даже если крепления не всегда совпадают, то на помощь придут проставки для увеличения вылета диска. С их помощью получится откорректировать установку выбранных колес.

Расширенная таким образом колея автомобиля поможет повысить устойчивость транспортного средства. Также эти дополнительные блины могут оказаться незаменимым дополнением при навесном тюнинге, когда на авто навешиваются пластиковые модификаторы.

Небольшие по толщине проставки

Принято выделять несколько типов этого колесного корректора, отличающегося между собой по таким параметрам:

• толщина детали;
• способ монтажа на ступицу;
• конструктивные особенности изделия.

Минимальными считаются блинчики, которые имеют толщину в 3-6 мм. Небольшие габаритные размеры позволяют их устанавливать практически всегда на штатных креплениях. Длины болта или шпильки с ее резьбовой частью хватает для того чтобы зафиксировать колесо в «родных» местах.

Данные конструкции полезны в ситуациях с необходимостью монтажа дисков с неоригинальным вылетом. Ведь если в таких колесах сохранять вылет, то суппорт будет тереться о них. Также проставка для увеличения вылета колёсного диска с толщиной до 6 мм принято устанавливать во время спортивного тюнинга транспортного средства.

Установка проставок на ВАЗ-2114

Итак, теперь можно рассмотреть процесс установки проставок на амортизаторы, как под передние колеса, так и под задние. Для этого потребуется демонтировать передние амортизаторы с пружинами в сборе, а вот задние — частично. В обоих случаях, необходима будет яма или подъёмник и набор ключей.

Установка передних проставок

Передние проставки, как говорилось ранее, ставятся между кузовом и пружиной. Это увеличивает клиренс на несколько сантиметров, в зависимости от того, какая прокладка выбрана. Теперь можно перейти непосредственно к процессу установки:

1. Устанавливаем автомобиль на яму.
2. Поддомкрачиваем переднее колесо.

Снимаем переднее колесо

Демонтаж пальца рулевой тяги

Процесс демонтажа креплений стойки

Откручиваем верхнее крепление амортизатора

Установленная проставка на амортизатор

Видео об установке проставок на заднюю подвеску

Теперь, клиренс передних колес увеличено, а соответственно необходимо проделать подобную операцию с задними.

Установка задних проставок

Рассмотрим процесс установки задних проставок:

1. Откручиваем нижнее крепление амортизатора.

Демонтаж нижнего крепления заднего амортизатора

Процесс замера и установки проставки

Установленная задняя проставка

Видео об установке проставок на заднюю подвеску

https://youtube.com/watch?v=aVAFr05SBgo

https://youtube.com/watch?v=VaZd9udFfJk

https://youtube.com/watch?v=yuRn-MgqyUc

Средние и большие габаритные параметры

Условное деление между этими размерами принято такое:

• интервал 12-25 мм относят к среднему параметру;
• интервал 25-50 мм является большим размером.

Вставки до 25 мм толщиной изготавливаются с отсутствием дисбаланса. Это происходит благодаря центровочной ступице, которая конструкционно является базовой поверхностью для обработки. Визуально легко заметить автомобили с такими элементами. Они придают спортивный, немного агрессивный вид машине за счет увеличения колеи.

Нужно знать, что установка колесных проставок рекомендуется при установке арочных расширителей и обвесов.

Модификацирующие элементы с толщиной более 25 мм изготавливаются с двумя конструкционными особенностями. В первом случае применяются болты, фиксирующие это изделие на ступице автомобиля. К закрепленной шайбе, а не ступице, прикручивают колесный диск стандартными автомобильными болтами.

Особенности монтажа проставок под ступицу

Важно запомнить, что на колесо нельзя монтировать более одного изделия. Вызвано это тем, что возникнет серьезный дисбаланс нагрузки на ступицу. Ее подшипник будет испытывать солидное давление, буквально за несколько месяцев произойдет выход из строя данного элемента. Кроме того, чрезмерной нагрузке подвергнутся и рычаги тяги, а, возможно, и другие узлы подвески.

Все установочные работы должны осуществляться максимально точно и аккуратно. Болты, находящиеся друг напротив друга, слегка наживляют, затем с небольшим напряжением закручивают до упора и только потом крестообразно затягивают динамометрическим ключом. Обратите внимание – перед затяжкой болтов следует уточнить в паспорте транспортного средства, каким должен быть момент затяжки. С ориентиром на рекомендованное значение затяжка и производится.

Последний совет, которого желательно придерживаться: все крепежные детали (гайки, болты) через 50-100 километров пробега автомобиля нужно затянуть повторно.

При покупке колёсных дисков автомобилистов довольно часто ждёт разочарование. Связано это с тем, что понравившиеся по дизайну колёсные диски далеко не всегда имеют в своей линейке модели с необходимыми параметрами, которые идеально соответствуют требованиям автопроизводителя. И если такие характеристики, как диаметр и ширина допускают небольшие отклонения , то вылет должен точно совпадать с указанным значением. Выходом в данном случае могут послужить колёсные проставки. Однако они применяются лишь в ситуациях, когда значение вылета больше рекомендуемого. При соблюдении этого условия проставки вполне способны уменьшить рассматриваемый параметр до необходимого значения.

Колёсные проставки представляют собой металлические плоские детали круглой формы, которые нивелируют вылет, будучи установленными между ступицей и самим диском. Подобное решение вполне себя оправдывает, но только если в результате вылет колёсного диска уменьшается ровно до штатного размера (не меньше, не больше), что обеспечивает безопасную езду, поскольку сводит нагрузки на подвеску к расчетным параметрам. Кроме того проставки очень активно используют при тюнинге машин, но о целесообразности такого применения поговорим чуть позже.

Проведение монтажа

На ступице нельзя устанавливать более одной проставки для увеличения вылета диска, своими руками она изготовлена или куплена в автомагазине. В противном случае создастся дисбаланс на ступице, который может привести к аварии на любой скорости.

Самодельные колесные проставки

Серьезные перегрузки может испытывать подшипник. В некоторых случаях он может выдерживать лишь несколько недель при серьезных перегрузках, а далее произойдет выход его из строя. Одновременно с ним перегружаются и тяги, рычаги и другие элементы подвески.

Работа по установке проставок должна проводиться с соблюдением правил закручивания колесных болтов или гаек. Сначала весь крепеж наживляют от руки, а затем диагональным способом затягивают до упора. Эту операцию рекомендуется проводить с помощью динамометрического ключа, чтобы проконтролировать натяг и избавиться от дисбаланса.

Отъездив несколько десятков километров, рекомендуется проконтролировать уровень натяга всех креплений на колесах также с помощью динамометрического ключа. При необходимости затягиваем крепеж до требуемого усилия.

Как выбрать проставки

Знающие автомеханики рекомендуют устанавливать проставки тогда, когда вылет увеличен, и превышает заводские параметры. Основной параметр при выборе – качество деталей. Если расположение отверстий и размеры не подходят, либо при установке обнаружилось заметное биение подвески, такая эксплуатация автомобиля запрещается. В противном случае ходовая часть авто деформируется и быстро изнашивается.

Внимание! Запрещается применять проставки на ступицу, изготовленные неизвестными производителями, или кустарным способом.

Советы бывалых водителей по выбору этих деталей:

1. Не старайтесь выбирать самые толстые детали – увеличение вылета часто приводит к снижению безопасности водителя и пассажиров во время движения.
2. Для задней и передней оси автомобиля подбирайте разную толщину деталей, так как ширина колеи впереди и сзади отличается.
3. При покупке внимательно осматривайте детали: на них не должно быть видимых дефектов, неоднородности материала, нешлифованных поверхностей.

На одно колесо нельзя устанавливать сразу несколько проставок, так как возникает повышенная нагрузка на подшипник ступицы. В результате через несколько месяцев его придется менять новым. Кроме того, рычаги, тяги и другие элементы подвески также подвергаются излишней нагрузке.

Мифы о проставках

Перед выбором этих элементов следует ознакомиться с существующими мифами:

1. Проставные элементы российского изготовления всегда качественные и стоят недорого. Это не всегда так, только несколько производителей в России выпускают изделия надлежащего качества. Поэтому стоимость их превышает зарубежные образцы.
2. Проставки и переходные втулки из Китая более дешевые, а качество остается на высоком уровне. Это также заблуждение, так как заниженные цены получаются из-за экономии китайских производителей на качестве материала. Поэтому часто продукция из КНР имеет небольшой сроком эксплуатации. Резьбовые шпильки часто ломаются, проставки имеют поры и раковины в металле. Точность оборудования в «Поднебесной» невысока, поэтому изготовленные детали имеют повышенное биение. Защитное покрытие на китайских заводах недостаточно надежное, и поверхность деталей быстро ржавеет.
3. Все мировые марки автоаксессуаров изготавливаются в КНР. Если проверить сертификаты и паспорта продукции у официальных дилеров, то можно обнаружить разные страны производства.

Как измерить вылет своими руками

Этот параметр всегда можно измерить самостоятельно, если есть инструменты:

1. Рулетка или линейка.
2. Деревянная рейка длиной не менее диаметра диска.
3. Домкрат. Он потребуется, чтобы снять колесо.
4. Ключ для снятия баллона, секретка (если есть болты с нестандартными головками).

Вначале необходимо измерить отступ «А». Для этого положите колесо тыльной стороной вверх. На внутреннюю сторону расположите рейку, чтобы ее концы находились на краях обода, но не касались покрышки. Теперь измерьте расстояние от края рейки до привалочной поверхности.

Далее измерьте отступ «В»: колесо должно лежать лицевой частью вверх, а рейка – на ободе. Определите расстояние от края рейки до привалочной плоскости диска.

После проведения измерений можно сделать простой расчет вылета по формуле:

ЕТ = (А + В) / 2-В, где А и В – тыловой и фронтальные отступы соответственно. По указанной формуле вылет ЕТ вычисляется в миллиметрах.

Как сделать правильный выбор

Кроме изготовления проставок своими руками, существуют изделия, которые изготавливаются в заводских условиях. Их качество гарантировано заводом и подтверждено соответствующими документами. Наиболее популярными компаниями в этой области являются зарубежные проверенные фирмы BIMECC, Schiessler, Hofmann, H&R TRAK+. Для самодельных изделий рекомендуется использовать заготовки из проката или после поковки.

Нужно знать, что литые заготовки для изготовления проставок могут содержать большое количество пустот при некачественном или низко профессиональном литье, что приведет к разбалансировке конечного изделия.

Последствия работы некачественных колесных проставок

Также нежелательно приобретать эту продукцию неизвестных компаний, ведь она может быть выполнена с помощью не всегда подходящих технологий, например, порошкового прессования, неспособного выдержать большие нагрузки.

Разновидности проставок

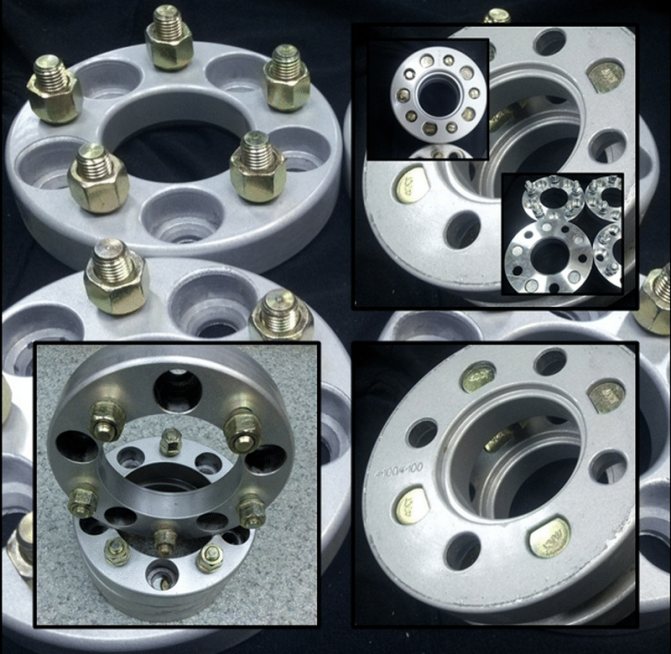

Рассматриваемые детали бывают разными. Это связано с тем, какую цель преследует водитель, монтируя их на ступицу. Различают два основных типа колёсных проставок:

1. Со сквозными отверстиями под шпильки. При применении этих деталей ступичные болты необходимо менять на более длинные.
2. С отверстиями для крепления диска и под болты ступицы. В этом случае деталь автономно монтируется на ступицу, после чего можно устанавливать диск, прикручивая его непосредственно к проставке.

Отметим, что второй вариант можно использовать также для изменения межболтового расстояния, диаметра отверстий и их количества. Также подобные детали обычно производятся с выпуклостью, которая предназначается для центровки колеса, что требует особого внимания при покупке, поскольку необходимо учитывать размер центровочного отверстия диска.

Кроме того проставки бывают:

• Тонкие – толщина от 3-х до 10-ти миллиметров.
• Средние – толщина 12–20 миллиметров.
• Толстые – толщина 20–30 миллиметров.
• Сверхтолстые – толщина 3–4 сантиметра.

Каждый из этих типов используется для монтажа дисков, имеющих отрицательный показатель вылета, и позволяет подогнать параметры под рекомендованные производителем авто. Помимо этого, последние два варианта используют при навесном тюнинге колёсных арок (толстые модели – для обычных машин, а сверхтолстые для кроссоверов и внедорожников).

Правила измерения вылета диска

Перед подбором проставок нужно убедиться в том, что этот элемент вам действительно нужен. Сделать это можно, узнав вылет диска (ВД).

Для этого вам понадобятся:

• домкрат, чтобы демонтировать колесо;
• рейка, размер которой должен соответствовать дисковому радиусу;
• прибор для измерений (рулетка, линейка);
• подкаты;
• ключ для отвинчивания секретных болтов.

Вылет колесного диска автомобиля

Для начала требуется измерить тыловой отступ, который можно обозначить буквой А. Для этого снимите колесо, положите его лицевой частью вниз. На внутренней стороне расположите рейку (ее концы должны соприкасаться с ободом диска, а не резиной). Затем измерьте величину от привалочной дисковой плоскости до ее нижнего края. Все полученные в ходе измерения результаты записывайте в миллиметрах.

После этого измерьте фронтальный отступ Б, перевернув колесо «лицом» вверх. Края рейки должны соприкасаться с ободом (не со спицами или другими комплектующими). Замерьте расстояние от ее нижнего края до привалочной дисковой плоскости.

Далее расчет проводится по такой формуле:

Пример: ВД = (143+43)/2 — 43 = 50 мм.

Также нужно помнить, что при монтаже колес на ступицу нужно будет контролировать количество гаечных оборотов при полном затягивании.

Будет полезно: Как заменить ксеноновые лампы на обычные

Как сделать проставки на диски своими руками

Любой автолюбитель не может пройти мимо прилавка с дисками и обязательно остановится, чтобы рассмотреть весь ассортимент. Каждому водителю хочется, чтоб его транспортное средство выделялось среди общей массы. И вот он уже присмотрел для себя подходящий вариант, и, казалось бы, все уже решено, но не тут-то было – размеры не совпадают. Для таких вот целей и существуют проставки под диски, которые позволяют не отказываться от долгожданной покупки.

Такие ситуации далеко не редкость, конечно, бывает когда все обходится: и размеры совпадают, и цена радует. Тем не менее, не всегда все заканчивается, как планировалось. В этом случае и выручают проставки. Но что же это такое? Стоит разобраться в этом более подробно.

Общие сведения о вылете дисков

Любой опытный водитель прекрасно знает, как именно подбирать диски к своему автомобилю. И такой параметр, как вылет диска здесь играет не последнюю роль. Новички в этом плане могут испытывать трудности в силу незнания того, что конкретно подразумевается под этим определением.

По сути, вылет диска – это расстояние между двумя плоскостями: областью приложения диска к ступице и вертикальной симметрией обода. В качестве обозначения используются следующая маркировка: Deport, Offset, Et. При этом данный параметр может быть трех видов:

• отрицательным;
• нулевым;
• положительным.

Чтобы сделать правильный выбор в отношении проставок под диски «ВАЗ», необходимо не превышать стандартные значения вылета. В противном случае элементы подвески, включая амортизаторы, преждевременно изнашиваются. В результате существенно снижаются показатели управляемости и маневренности, а эксплуатационные расходы, наоборот, увеличиваются. К чему же еще это может привести?

Последствия неправильного вылета

Отклонения вылета вызывает ряд неприятных процессов. Колесная база, которая задается производителем, изменяется. Это приводит к сильной нагрузке всей системы подвески, среди которых большую часть принимает на себя подшипник ступицы. И чем больше разница между стандартным значением и действующей величиной, тем сложнее ему приходится.

Если у одного колеса (или нескольких) будет разный вылет, то это приводит к неравномерному распределению нагрузки. И как следствие, управляемость автомобилем снижается. В особенности это критично при перевозке грузов с большой массой. Проставки под диски «УАЗ» смогут это компенсировать.

Проставка для увеличения вылета колесного диска

Проставки на ступицу представлены блинами из металла, которые монтируются между диском колеса и ступицей.

Нередко автомобилисты сталкиваются с ситуацией, когда понравившийся диск отвечает всем требованиям (диаметр, отверстие для центровки, ширина, расстояния между болтами), но при этом не имеет необходимой величины вылета. Именно в таком случае нужны проставки, уменьшающие этот показатель. Этот способ использования оправдан при том условии, что изделие уменьшит показатель строго до предусмотренной фирмой-производителем величины. Несмотря на то, что некоторые водители думают, что металлические блины между диском и ступицей могут использоваться в качестве элемента улучшения внешнего вида, это не так. Они не знают, как влияет вылет на степень безопасности машины и водителя, а также на характеристики подвески.

Будет полезно: Ремонт рулевой рейки honda civic 4d

Проставки колесных дисков для автомобиля

Главные функции проставок таковы:

• расширение колеи авто;
• увеличение размера колесной базы, повышение динамики езды;
• возможность установки нештатных дисков, если те подходят вам по всем параметрам;
• повышение устойчивости авто;
• тюнинг экстерьера (авто примет более надежный и спортивный вид).

Проставки для изменения вылета (ЕТ) колёсных дисков
