Как заменить ступичный подшипник на ВАЗ 2107

Ходовая часть любого транспортного средства состоит из большого количества деталей, одной из которых является ступичный подшипник. Его исправность имеет важное значение не только для комфорта во время поездок, но и для безопасности всех участников дорожного движения. Если замена ступичного подшипника не выполнена, могут возникнуть неисправности других деталей передней или задней подвески. Контролировать состояние ступичного подшипника необходимо постоянно, своевременно и качественно производить замену вышедшей детали из строя.

Многие водители, не только начинающие затрудняются определить время, когда необходимо выполнить замену ступичных подшипников. На самом деле заметить неисправность подшипника практически невозможно. Уши водителя выполняют работу вместо диагностических приборов, они подсказывают о появившихся проблемах в подвеске.

Несколько слов о признаках неисправности ступичных подшипников

Опытные водители проверяют состояние этих деталей при любой появившейся возможности, будь то замена пробитого колеса или изношенных тормозных колодок. Признаками выхода из строя подшипников может быть следующее:

1. Чрезмерный нагрев ступицы при движении.
2. Обнаружен люфт в колесе.
3. Движение на ровных участках дорожного полотна сопровождается монотонным гулом в районе переднего или заднего колеса.
4. Стуки в подвеске при поездках по неровностям на дорогах.
5. Поворот рулевого колеса сопровождается самовольным притормаживанием.
6. Увод автомобиля в сторону при движении по прямой.

Любой подшипник ремонту не подлежит, его меняют новым изделием. Производители этих деталей гарантируют их ресурс не менее 100 тыс. км пробега, однако на деле он нередко значительно меньше. Это может быть вызвано следующими обстоятельствами:

• Длительный период эксплуатации машины в условиях плохих дорожных условий;
• Недостаточное или чрезмерное наличие смазки, применение смазочных материалов низкого качества;
• Появилась возможность для проникновения влаги, грязи, пыли в рабочую зону подшипникового узла;
• Неправильная регулировка зазоров.

При наличии даже одного из признаков появления проблем в ступице, следует незамедлительно провести диагностику состояния подвески машины.

https://youtube.com/watch?v=EwR3jYyz9qM

https://youtube.com/watch?v=vvGQ3Jvfb1k

Как самостоятельно выполнить диагностику подвески

Чтобы самостоятельно проверить состояние ступичного подшипника передней или задней подвески, необходимо вывесить проверяемое колесо. Для этого придётся приподнять колесо автомобильным домкратом. Перед началом работ под колёса следует установить противооткатный башмак, а поднятый кузов установить на надёжные подставки. Это позволит избежать получение травм во время работы. Проверку выполняют следующим образом:

1. Руками обхватывают покрышку колеса. Одна рука находится в верхней части покрышки, другая внизу.
2. Далее колесо покачивают в вертикальной плоскости. При этом люфт колеса не должен превышать 1 мм.

Если он значительно больше, можно попробовать его устранить, для этого следует подтянуть ступичную гайку. Этот совет подойдёт не всем владельцам автомобилей, так как подшипники бывают разной конструкции. В машинах с передним приводом предусмотрена установка шариковых диагональных подшипников. Если в них зазор между обоймами подшипника и шариками превышен, устранить его практически невозможно. Это можно сделать в конических роликовых подшипниках где, подтягивая ступичную гайку выставляется необходимый зазор.

Такие типы подшипников устанавливают в ступицах передних колёс автомобилей с приводом на заднюю ось. Если выставить требуемый зазор затяжкой гайки не удаётся, это значит, что необходима замена подшипника ступицы. Шариковый диагональный подшипник в ступице установлен один, а конические роликовые работают в паре. Один из них меньшего диаметра устанавливают с наружной стороны, а с большим диаметром предназначен для внутренней стороны ступицы

Произвести замену ступичных подшипников можно не на всех автомобилях. В некоторых иномарках производится замена ступицы совместно с подшипником.

https://youtube.com/watch?v=EtxTXP3hPJI

Если подшипник сломался в ступице

Не всегда замена проходит гладко и без казусов. К самым распространенным проблемам можно отнести поломку подшипника в посадочном месте. Как правило, подшипник ломается во время выпресовывания, особенно если для этого используется не специальный инструмент, а молоток и зубило. В таких случаях оптимальным вариантом будет снять обойму при помощи съемника. Но подобные инструменты стоят немалых денег, поэтому не все водители могут позволить себе такой съемник.

Как заменить ступичный подшипник

Народные умельцы выходят из сложившейся ситуации несколькими путями:

• удаление обоймы при помощи небольшого зубила;
• обрезка остатков болгаркой и удаление их зубилом.

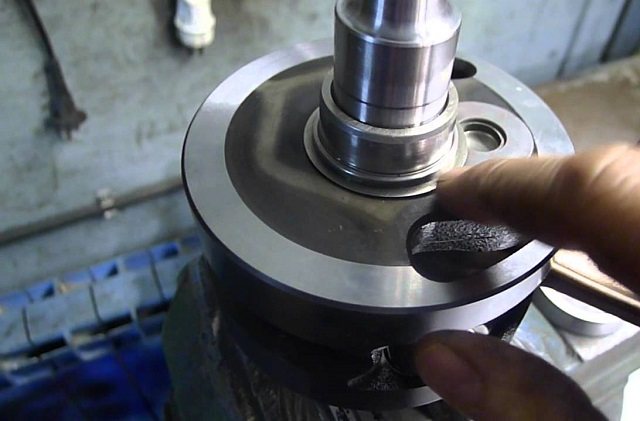

Как выпрессовать обойму конусного подшипника ступицы
Эти народные методы эффективны, но в то же время опасны для посадочного места ступичного подшипника. Поэтому если вы все-таки решили использовать зубило – действуйте аккуратно, чтобы не повредить посадочное место. Даже при незначительном повреждении места посадки деталь рекомендуется сразу заменить, так как новые детали на поврежденных ступицах «ходить» будут недолго.

Авто после замены ступичного подшипника

Несколько слов о подборе ступичных подшипников

Сегодня проблем с приобретением запасных частей для автомобилей отечественного или иностранного производства не существует. В торговых сетях можно приобрести оригинальные детали или их аналоги от ведущих производителей автомобильных запасных частей. Однако существует большая вероятность приобретения контрафактных запасных частей. Поэтому к выбору нужной детали следует подойти с соответствующими знаниями о том, как отличить оригинальные детали от подделки. Многих владельцев машин отпугивают цены на оригинальные детали, поэтому они обращают внимание на аналоги, которые не уступают по качеству мировым брендам.

Приобретать запасные части лучше всего в компаниях, которые уже длительный период работают на автомобильном рынке. Об их деятельности можно судить по отзывам клиентов. Это особенно важно для тех владельцев автомобилей, которые будут самостоятельно менять изношенный ступичный подшипник

Многие владельцы покупают запасные части через различные интернет-магазины, о деятельности которых также можно судить по отзывам клиентов. Правильно выбрать ступичные подшипники для своего транспортного средства помогут каталоги, которых имеется большое количество как бумажном, так и в электронном виде.

Что нужно для замены

Поскольку подшипник ступицы является небольшой деталью, то для его замены автомобиль нужно загнать в хорошо освещаемое помещение. Выполнять замену можно на смотровой яме или же на ровной поверхности. Затем необходимо подготовить инструменты и материалы.

Инструменты для замены ступичного подшипника

На заметку! Замена задних подшипников ступицы является более легкой процедурой при сравнении с передними элементами, поэтому начинать работу специалисты рекомендуют с переднего узла.

Список инструментов, необходимых для успешной замены ступичных подшипников:

• гаечный ключ на 17 и 19;
• плоская отвертка;
• рабочие перчатки;
• чистая тряпка для вытирания деталей;
• головка на 30 с воротком;
• оправка для выбивания ступицы;
• съемник (инструмент для снятия подшипника).

Инструмент для замены подшипника задней ступицы
Кроме инструментов, необходимо также купить подшипники. При выборе деталей желательно отдавать предпочтение оригиналам, на худой конец российскому производителю. От китайских аналогов лучше отказаться – эксперименты здесь не уместны. Некачественные детали могут навредить ходовой части автомобиля.

Как выбрать ступичный подшипник

Самостоятельная замена ступичного подшипника

Лучше всего эту операцию выполнять на подъёмнике, смотровой яме. Если таковых в распоряжении владельца машины не имеется, подойдёт любая ровная площадка. Чтобы заменить изношенный подшипник, колесо автомобиля необходимо приподнять от земли. Для этого нужен автомобильный домкрат. Перед подъёмом машины под колёса устанавливают противооткатные башмаки, а кузов опускают на надёжные подставки. Это позволит избежать получения травм при работе по замене неисправной детали. Далее порядок работы будет примерно таким:

1. Большинство моделей автомобилей имеют защитный колпачок на оси ступицы, который предотвращает попадание влаги, пыли, грязи в рабочую зону подшипника, его снимают. В автомобилях с приводом на передние колёса устанавливают подшипники закрытого типа, заложенная производителем смазка рассчитана на весь срок службы изделия, поэтому защитный колпачок может отсутствовать.
2. Ступичные гайки имеют специальный буртик для их фиксации после затягивания. Доступным инструментом загнутый буртик следует отогнуть, это облегчит отворачивание гайки.
3. После этого можно несколько ослабить гайку. Момент затягивания довольно большой, поэтому потребуется помощь удлинителя ключа.
4. Пока колесо стоит на полу, несколько ослабляют колёсные болты. Далее устанавливают противооткатные башмаки и приподнимают кузов машины с помощью домкрата. После этого его устанавливают на подставку, колёсные болты выворачивают полностью, колесо снимают.
5. Далее снимают тормозные колодки. На некоторых современных иномарках для этого придётся подключаться к бортовому компьютеру. Когда колодки будут сняты, отворачивают болты крепления суппорта к кулаку и снимают его. Снятый суппорт нужно подвесить таким образом, чтобы не было нагрузки на тормозные шланги. Некоторые модели машин имеют систему ABS, сигнализатор износа тормозных колодок. Разъёмы с проводами от этих устройств отключают.
6. Отворачивают болты крепления тормозного диска к кулаку, после этого снимают его.
7. Теперь можно отвернуть ступичную гайку и снять её вместе с шайбой.
8. На машинах с задним приводом ступицу можно легко снять, для переднего привода следуетотсоединить ШРУС. После этого отвинчивают болты крепления к ступице шаровой опоры. В некоторых моделях придётся отсоединить рулевую тягу, далее можно приступить к демонтажу изношенного подшипника.
9. Изъять изношенную деталь можно при помощи съёмника. Для конических подшипников обязательным условием является демонтаж не только внутренней обоймы, но и внешней. Если помощь съёмника не позволяет выполнить эту операцию, можно попробовать использовать подходящую выколотку.
10. Автомобили с приводом на передние колёса имеют стопорные кольца с наружной и внутренней стороны ступичного подшипника, которые нужно снять. Далее снова нужен съёмник для демонтажа изношенного подшипника.
11. Посадочные места подшипников тщательно очищают от грязи.
12. Снова идёт в работу специальный съёмник для запрессовки новой детали,если его нет, подбирают оправку подходящего размера.
13. Для машин с приводом на задние колёса запрессовку выполняют таким образом, чтобы исключить возможность повреждения сальника ступицы с её внутренней стороны.
14. В конические роликовые подшипники закладывают смазку и затягивают ступичную гайку для установления требуемого зазора.
15. Сборку ступицы и кулака выполняют в обратной последовательности.

По окончанию работ по замене ступичных подшипников следует обязательно проверить углы установки передних колёс, а после некоторого пробега на машинах с коническими подшипниками проверить зазор

Замена подшипника ступицы своими руками; задней, передней, видео

Замена подшипника ступицы является регламентной работой, выполнение которой под силу всем автолюбителям. В публикации рассмотрим, как заменить передний и задний ступичные подшипники своими руками.

Ступичный узел

Нельзя поменять подшипник ступицы колеса, не понимая устройство этого компонента ходовой части. Ступичный узел передней оси еще называют поворотным кулаком, поскольку через рулевые тяги он передает желаемое направление движения на колеса. Последние, в свою очередь, обязаны вращаться. Роль ступичного подшипника в сочленении поворотного кулака и ступицы, к которой непосредственно крепится колесо.

Существует много видов подшипников (конические, сферические, роликовые, радиально-шариковые и т.д.), но принципиального значения для замены это не имеет.

Начинающим любителям ремонта своими руками будет интересно узнать принцип работы этой детали. Изделие состоит из наружного кольца, тела качения, сепаратора и внутреннего кольца. Для смазывания внутренности заполнены пластичной смазкой.

Суть работы заключается в передачи вращения через тела качения. При этом внешняя и внутренние обоймы не связаны между собой. В нашем случае внутренняя обойма сочленяется со ступицей, а внешняя с поворотным кулаком.

Внутри ступицы расположены зубцы, служащие для зацепления ступицы с приводным валом. Именно эти шлицы позволяют передавать крутящий момент от КПП к колесам автомобиля.

Вспомогательные механизмы

Сразу стоит отметить, что замена подшипника ступицы колеса возможна двумя способами:

Универсальный съемник

• каноничным, который является единственным возможным, если вы хотите, чтобы запчасть ходила долго и счастливо;
• кустарным. В таком случае ресурс новой запчасти всецело зависит от вашего мастерства.

Первый метод предполагает использование специализированного инструмента: съемника ступицы и подшипников, приспособы для выпрессовки и запрессовки. Подобный механизм можно соорудить своими руками. В качестве силы, вдавливающей и извлекающей подшипник, можно использовать гидравлический бутылочный домкрат. Для успешной выпрессовки нужна оправка, диаметр которой будет больше внешнего диаметра ступицы. Один край оправки будет упираться в поворотный кулак, а второй в плоскость, толкаемой домкратом. Другая наставка будет использоваться для выдавливания. Ее диаметр должен соответствовать внешнему диаметру подшипника либо быть на 1-2 мм меньше.

Иной тип конструкции предполагает использование резьбового сочленения между болтом и гайкой как силы для выдавливания подшипника. Принцип подбора наставок такой же, как и для предыдущего съемника.

Второй способ замены предполагает использование различных наставок и молотка. Ими выбиваются, а затем забиваются обратно, ступица и подшипник колеса.

Меняем своими руками

На примере Daewoo LANOS рассмотрим, как заменить подшипник переднего колеса.

1. Установите противооткатные упоры.
2. Снимите фиксатор и «сорвите» ступичную гайку.
3. Поднимите авто, зафиксировав положение с помощью бревна либо другого типа упора.
4. Открутите крепление тормозного суппорта, снимите колодки. Сам суппорт можно зафиксировать с помощью веревки. Будьте осторожны, дабы не повредить тормозной шланг. Снимите тормозной диск.
5. Открутите крепление стойки стабилизатора, рулевого наконечника и шаровой опоры.
6. С помощью съемника шаровых опор извлеките наконечник и шаровую со своих посадочных мест.
7. Отверните болты крепления амортизационной стойки под капотом автомобиля.
8. Выдерните поворотный кулак со шлицов приводного вала.
9. Снимите защиту тормозного диска. Перенесите стойку в удобное для работы место.
10. Установите съемник и отделите ступицу от поворотного кулака.
11. С помощью специальных загнутых плоскогубец сожмите штопорное кольцо. Удерживая в сжатом состоянии, подковырните его с помощью плоской отвертки. Второе извлеките аналогичным способом.
12. Теперь с обратной стороны установите наставку, которая будет выдавливать подшипник. Демонтируйте его со поворотного кулака переднего колеса.

Запрессовка

Будет ли успешной замена переднего подшипника ступицы, всецело зависит от правильности установки. Перед началом запрессовки обязательно очистите поверхность от грязи, прочистите канавки стопорных колец. Края посадочного места в поворотном кулаке можно протереть наждачной бумагой. Обязательно смажьте сам подшипник и полость внутри «кулака». Разумеется, в первую очередь необходимо установить новое стопорное кольцо.

Поставьте ступичный строго по центру посадочного отверстия. Можете легкими ударами рукой попытаться набить его немного. Установите узел под пресс либо смонтируйте съемник для запрессовки. Внимательно следите за тем, чтобы деталь не перекосило. Иначе замена подшипника переднего колеса будет напрасной. В скором времени опять появиться гул либо люфт.

Когда вы почувствуете, что подшипник уперся, можете остановиться. Установите второе стопорное кольцо. Запрессуйте ступицу в поворотный кулак. Можно сказать, что замена подшипника прошла успешно.

https://youtube.com/watch?v=jsBQv_KAV-A

Что делать, если часть подшипника осталась на ступице

Как ни странно, но часто замена подшипников происходит не без казусов. При выпрессовке ступицы внутренняя обойма переднего ступичного может остаться на своем посадочном месте. Самое лучшее решение в таком случае – стянуть обойму с помощью специального съемника. К сожалению, стоимость его достаточно большая, поэтому позволить себе такой инструмент могут только СТО.

Народные мастера признают два способа выхода из такой ситуации:

• надпилить остатки болгаркой, чтобы потом разрубить зубилом;
• сбивать обойму с помощью зубила.

Оба эти метода опасны тем, что есть риск повредить посадочное место переднего подшипника на ступице. Если вы используете второй метод, постарайтесь не повредить привалочную плоскость.

Если вы пропилите место посадки, лучше деталь сразу заменить. Опыт показывает, что новые подшипники на таких ступицах «ходят» очень мало.

Мы рекомендуем попробовать воспользоваться съемником ступиц. И только в случае «мертвого» прикипания обоймы прибегать к экстренным мерам.

Задняя ось

Принцип выпрессовки и запрессовки заднего ступичного подшипника ничем не отличается от работы, проделанной с передней осью.

Работа без съемника

Если вы меняете шарикоподшипник переднего колеса кустарным методом, уделите внимание следующим советам:

• в качестве обоймы для выпрессовки можно использовать торцевую головку подходящего диаметра;
• старый подшипник можно использовать в качестве обоймы для запрессовки.

ударять по обойме следует с равномерным усилием. Бить нужно по противоположным сторонам либо, равномерно продвигаясь в одном направлении. Главное, чтобы не было перекосов.
