Зачем нужен в машине датчик расхода воздуха (МАФ)
Для обеспечения требований по экологии и экономичности электронной системе управления двигателем (ЭСУД) обязательно надо знать сколько воздуха втянуто в цилиндры поршнями за текущий цикл работы. От этого зависит расчётная величина времени, на которое будет открыта форсунка впрыска бензина в каждый из цилиндров.
Поскольку перепад давления на форсунке и её производительность известны, то это время однозначно связано с массой поступившего на сгорание топлива за один цикл работы двигателя.
Косвенно количество воздуха тоже можно вычислить, зная скорость вращения коленвала, рабочий объём двигателя и степень открытия дроссельной заслонки. Эти данные зашиты в управляющей программе или предоставляются соответствующими датчиками, поэтому двигатель и продолжает работать в большинстве случаев при отказе ДМРВ.
https://youtube.com/watch?v=j5szrRXdOpw
https://youtube.com/watch?v=O1Itxj9kTrI
https://youtube.com/watch?v=PVc6cUU9aBk
Принцип работы ДМРВ
В самых старых автомобилях встречались механические датчики с отклоняющимися пластинами. Их принцип работу очень простой: когда через датчик проходит небольшой объем воздуха, пластина отклоняется, давая воздуху двигаться дальше; при подаче больших объемов пластина отклонялась на свой максимум. Устройство очень похоже на дроссельную заслонку.
Запчасти на Ford transit
Датчик потока (расхода) воздуха, расходомер M.A.F. — (Mass Airflow)
TRANSIT van (V347/8) (06 — 13
Запчасти на Renault kangoo
Датчик потока (расхода) воздуха, расходомер M.A.F. — (Mass Airflow) KANGOO II van (FW0) (02.08 — )
Термоанемометрические датчики оснащались платиновой нитью. Здесь на практике применяется закон Ома. Проходящий через трубку воздух охлаждает нагретую проволоку, вследствие чего на него уменьшается напряжение. Вместе с напряжением меняется и сопротивление нити. Исходя из показаний, вычисляется зависимость сопротивления от массы пропускаемого воздуха. За вычисления ответственен электронный модуль. Главным минусом таких датчиков является их небольшой ресурс.
В термоанемометрах платиновая проволока периодически нагревается до температуры 1100°С, избавляясь таким образом от загрязнения.
Самые современные датчики являются доработанной версией предыдущих. Их называют HFM или же датчиками с пленочными измерителями. Доработана вся начинка датчиков, и теперь они не имеют следующих недостатков:
- Учет обратного потока воздуха. Учитывается только входящий поток;
- Загрязнение пылью и маслом. Нагревающий слой теперь всегда чистый;
- Не учитывалась плотность и влажность воздуха. Эти параметры среды ощутимо влияют на качество охлаждения нагревательного элемента. Теперь датчик учитывает и их.
Постепенно автоконструкторы отказываются от датчиков массового расхода. На замену им приходят датчики абсолютного давления.
https://youtube.com/watch?v=x7jfdAWZPFM
Виды и особенности работы ДМРВ
Существует много способов измерения массового расхода воздуха, в автомобиле с разной степенью популярности применяются три из них.
Объёмный

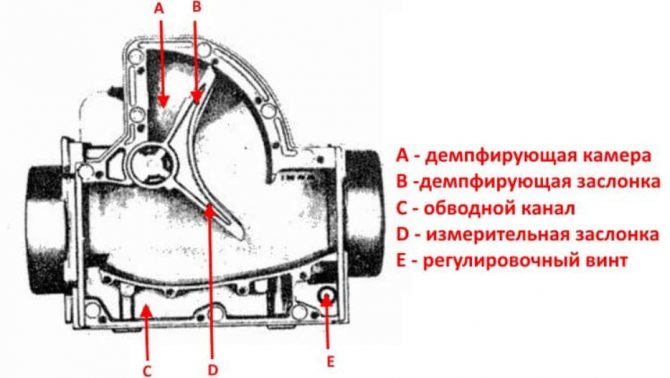

Наиболее простые расходомеры строились по принципу установки в сечении проходящего воздуха измерительной лопасти, на которую поток и оказывал давление. Под его действием лопасть поворачивалась вокруг своей оси, где устанавливался электрический потенциометр.
Оставалось лишь снять с него сигнал и подать его в ЭСУД для оцифровки и использования в расчётах. Устройство настолько же простое, насколько и неудобное в разработке, поскольку получить приемлемую характеристику зависимости сигнала от массового потока довольно затруднительно. К тому же надёжность невысока из-за наличия механически перемещающихся деталей.
Читайте также:
Статья по теме: Почему появляется вибрация в салоне автомобиля
Чуть сложнее для понимания устроен расходомер на принципе вихрей Кармана. Используется эффект возникновения циклических завихрений воздуха при проходе его через аэродинамически несовершенное препятствие.
Частота этих проявлений турбуленции почти линейно зависит от скорости потока, если правильно подобрать размеры и форму препятствия для нужного диапазона. А сигнал выдаёт установленный в зоне завихрений датчик воздушного давления.
В настоящее время объёмные датчики уже почти не используются, уступив своё место приборам термоанемометрического типа.
Проволочный
Работа такого прибора основана на принципе охлаждения разогреваемой фиксированным током платиновой спирали при помещении её в воздушный поток.
Если этот ток известен, а он задаётся самим прибором с высокой точностью и стабильностью, то напряжение на спирали будет с идеальной линейностью зависеть от её сопротивления, которое, в свою очередь, определятся температурой нагреваемой проводящей нити.
Но она охлаждается набегающим потоком, поэтому можно сказать, что сигнал в виде напряжения пропорционален массе воздуха, проходящей в единицу времени, то есть именно тому параметру, который и требуется измерить.
Это надо знать: Где самое безопасное место в машине для ребенка
Разумеется, основную погрешность будет вносить температура воздуха на впуске, от которой зависит его плотность и способность к теплопередаче. Поэтому в схему вводится термокомпенсирующий резистор, который тем или иным способом из многих, известных в электронике, учитывает поправку на температуру потока.
Проволочные ДМРВ обладают высокой точностью и приемлемой надёжностью, поэтому широко применяются в производимых автомобилях. Хотя по стоимости и сложности этот датчик уступает только самому контроллеру ЭСУД.
Плёночный
У плёночного МАФ отличия от проволочного состоят чисто в конструктивном исполнении, теоретически это всё тот же термоанемометр. Только нагревательные элементы и термокомпенсирующие сопротивления выполнены в виде плёнок на кристалле полупроводника.
Получился интегральный датчик, компактный и более надёжный, хотя сложнее с точки зрения технологии производства. Именно эта сложность и не позволяет обеспечить настолько же высокую точность, которую даёт платиновая проволока.
Это интересно: Как работает гибридный двигатель, плюсы и минусы мотора
Но чрезмерная прецизионность для ДМРВ и не требуется, система всё равно работает с обратной связью по содержанию кислорода в выхлопных газах, нужная коррекция цикловой подачи топлива будет внесена.
Зато в массовом производстве плёночный датчик обойдётся дешевле, а по своему принципу построения он обладает большей надёжностью. Поэтому они постепенно вытесняют проволочные, хотя на самом деле и те и другие проигрывают датчикам абсолютного давления, которые можно применять вместо ДМРВ, изменив методику расчётов.
Конструкция ДМРВ
Автолюбители именуют датчик ДМРВ расходомером, в специальной литературе он обозначен, как волюметр. Внутри этого электронного прибора фактически измеряется, не объем воздуха, сквозь него проходящего, а его масса в единицу времени, причем, сжатого.
Поскольку закон Ома знаком каждому выпускнику школы, устройство ДМРВ понятно для 100% автолюбителей:
- прибор является аналогом анемометра, измеряющего скорость потока;
- внутри трубчатого корпуса с воздушным дефлектором и сетчатым металлическим экраном на входе перпендикулярно потоку вставлен сам датчик с разъемом, выходящим наружу;
- внутрь датчика на нить или пленку подаем ток 500 – 1200 мкА, снимаем величину напряжения 0 – 1 В при обратном потоке или 1 – 5 В в обычном режиме;
- при прохождении тока элемент разогревается, увеличивается его сопротивление (500 – 700 Ом), соответственно изменяется напряжение;
- воздушный поток охлаждает провод, сопротивление уменьшается, напряжение увеличивается.
Рис. 4 Конструкция нитяного ДМРВ
Производится подключение ДМРВ по нижеприведенной схеме:
- зеленый – на массу;
- бело-серый – напряжение на выходе;
- желтый – сигнал входной;
- темный – сигнал выходной.
Рис. 5 Схема подключения ДМРВ
В пленочный ДМРВ встроен платиновый резистор на керамической пластине. В нитяном датчике сопротивление изготовлено из сплава иридия и платины. Первые модели ВАЗ комплектовались датчики, контролировавшие расход по частоте выходного сигнала. В настоящее время на отечественных машинах и иномарках стоят ДМРВ, определяющие расход по напряжению.
Рис. 6 Пленочный ДМРВ
Для повышения функционала в работающем датчике используется два термозависимых элемента. Поскольку разница температуры воздуха может вносить в показания прибора ошибку, второй нитяной элемент ее компенсирует, измеряя температуру среды. Общим для всех приборов является наличие регулировочного винта, которым своими руками корректируется СО. Отличаются конструкции разных производителей следующими деталями:
- толщина нити – 0,07 – 1 мм;
- способ крепления термозависимого элемента – лазерная сварка, зацепление петлей на упругом подвесе;
- геометрия нити – V-образная либо П-образная;
- конструкция стойки – квадратная исключает ошибку при повороте элемента вокруг оси.
Это интересно: Устройство и принцип работы электромагнитного клапана
Рис. 7 Немецкий датчик и российский аналог
Кроме этих отличий следует учесть факторы:
- нитяные приборы начала выпускать компания Бош и Дженерал Моторс, затем появились взаимозаменяемые аналоги завода АПЗ и АОКБ Импульс;
- внедрила пленочный ДМРВ Сименс, его скопировал Калужский НПП АВТЭЛ;
- нить разогревается до 140 – 170 градусов, пленка до 100 градусов;
- точность измерения пленочных модификаций ниже – 4%, нитяных выше – 1%;
- между собой приборы взаимозаменяемые, но только вместе с пучком проводов, так как распиновка провода не совпадает.
Рис. 8 Разъем датчика
В настоящее время нитяные датчики сняты с производства в Европе по ряду причин:
- низкий уровень технологичности производства нити;
- наличие корректирующих лямбда-зондов;
- автоматическая тарировка пленок на продувочых установках.
Другими словами, производители пожертвовали быстродействием и высокой точностью ради значительного снижения себестоимости пленочных ДМРВ.
Внимание: Для пленочных датчиков принята схема подключения к контроллеру МИКАС-7.1 исполнения 241.3763-31. Эксплуатируются нитевые датчики ДМРВ МИКАС-5.4 и МИКАС-7.1 (исполнение 241.3763-01).
Существует датчик ДМРВ М отечественного производства с защитой от «переплюсовки», КЗ и кондуктивных помех.
Рис. 9 Модификация ДМРВ М
В нитяные датчики по умолчанию заложен принцип самоочищения термозависимого элемента. После остановки двигателя ЭБУ самостоятельно подает на нить ток для разогрева до 1000 градусов в течение 1 секунды. Налипшая грязь при этом полностью выгорает.
Признаки неисправности
Влияние неполадок в работе ДМРВ на двигатель сильно зависит от конкретного автомобиля. Некоторые даже невозможно запустить при отказе датчика расхода, хотя большинство просто ухудшает свои характеристики и задирает обороты холостого хода при уходе на байпасную подпрограмму и высвечивании лампочки Check Engine.
В общем случае нарушается смесеобразование. ЭСУД, обманутая неверными показаниями расхода воздуха, выдаёт неадекватное количество топлива, отчего работа двигателя существенно изменяется:
- обеднение или обогащение смеси ведёт к хаотичным провалам в тяге мотора;
- холостые обороты скачут, пока не установятся на повышенном в два-три раза уровне после исключения МАФ из рассмотрения контроллером;
- возрастает расход топлива и ухудшается динамика автомобиля;
- высвечивается контрольная лампочка и появляется возможность считать код ошибки.
Начальную диагностику МАФ можно провести при помощи сканера, который способен расшифровывать ошибки в памяти ЭСУД.
Последствия и признаки неисправности ДМРВ
Как и для любого типа датчика двигателя, неисправности ДМРВ означают неверные расчеты ЭБУ двигателя и, как следствие, некорректная работа системы впрыска. Это может вызвать перерасход топлива или, напротив, недостаточную подачу, что снижает мощность мотора.
Наиболее яркие симптомы неисправности датчика:
- Появление на приборной панели автомобиля сигнала «Check Engine».
- Существенное увеличение расхода топлива при обычном режиме эксплуатации.
- Снижение интенсивности разгона двигателя.
- Сложности с запуском двигателя и возникновение самопроизвольных остановок в его работе (мотор глохнет).
- Работа только на одном определенном уровне оборотов (низкие или высокие).
Если вы обнаружили признаки неисправности датчика массового расхода воздуха, попробуйте отключить его. Увеличение мощности двигателя будет подтверждением поломки ДМРВ. В этом случае его потребуется промыть или заменить. При этом необходимо подбирать датчик, рекомендованный производителем автомобиля (то есть оригинальный).
Коды ошибок ДМРВ
Чаще всего контроллер выдаёт код ошибки P0100. Это означает неисправность MAF, сделать такой вывод ЭСУД заставляет выход сигналов от датчика за пределы возможного диапазона на протяжении заданного промежутка времени.
При этом общий код ошибки может быть конкретизирован дополнительными:
- P0101 – явно ошибочный уровень сигнала, выход за рабочий диапазон;
- P0102 – низкий уровень в сигнальной цепи;
- P0103 – высокий уровень в сигнальной цепи;
- P0104 – нестабильный сигнал с ошибками.
Однозначно определять неисправность по кодам ошибок не всегда возможно, обычно эти данные сканера служат лишь информацией к размышлению.
К тому же ошибки редко появляются по одной, например, неполадки в ДМРВ могут повлечь изменение состава смеси с кодами что-то вроде P0174 и тому подобными. Дальнейшая диагностика проводится уже по конкретным показаниям датчиков.
Находим и устраняем неисправность
Признаки неполадок ДМРВ
Итак:
- Не заводится двигатель;
- Нестабильная работа двигателя на холостом ходу;
- Слишком большие или же слишком маленькие обороты двигателя в режиме холостого хода;
- «Провалы» при разгонах и плохая динамика автомобиля;
- Расход топлива значительно превышен.
Совет! Аналогичные признаки неисправности расходомера могут быть спровоцированы подсосами воздуха через стыки и дефекты в гофрированном воздуховоде идущего от ДМРВ к дроссельному узлу .
Диагностика
Кроме вышеперечисленных признаков неисправность расходометра может определить электронный блок управления, а именно его диагностическая система, выдав при этом на щиток приборов сигнал «CHECK». К сожалению, без специализированного диагностического оборудования со 100% гарантией выявить с помощью считывания кодов ошибок именно неисправность ДМРВ невозможно, вам придется обратиться на СТО. Хотя, это тоже спорный совет, так как там вам, скорее всего, предложат выявить неисправность расходометра его заменой на заведомо исправное устройство, ну а это вы и так вполне сможете сделать своими руками без посторонней помощи. Попробуем выявить поломку расходомера в «полевых» условиях четырьмя известными человечеству способами. В общем, внимательно читаем и запоминаем. Итак, инструкция:
- Способ первый, основной.
Отсоединяем фишку проводов от датчика и заводим двигатель, обороты двигателя при этом поднимутся как минимум до полутора тысяч в минуту, трогаемся с места. Если автомобиль приобрел несвойственную ему резвость – неисправность датчика на лицо. Поясню: датчик отключен, а значит, ЭБУ выдает количество бензина согласно положению дроссельной заслонки (аварийный режим работы), без учета сигнала от расходомера.
Внимание! На электронных блока управления Я7.2, М7.9.7 в данной ситуации обороты двигателя не поднимутся.
- Способ второй, для «прокаченных» машин.
При замене прошивки в ЭБУ, никто не сможет точно сказать какая настройка холостого хода при аварийном режиме работы (способ первый). Поэтому данный нюанс проверяется следующим образом: под упор дроссельной заслонки подсовываем щуп толщиной в один миллиметр. После того как обороты поднимутся разъединяем фишку проводов датчика. Двигатель заглох – виновата прошивка, вернее регулировка холостого хода при аварийном режиме.
- Способ третий, самый точный.
Включаем тестер в режим замера постоянного напряжения и выставляем предел в два вольта. Подсоединяем щупы к желтому проводу выхода – щуп плюса и к массовому окрашенного в зеленый цвет – щуп минуса, располагающиеся относительно лобового стекла — первый и третий соответственно.
Совет! Желательно добраться щупами непосредственно к самим контактам, внутрь резинового уплотнителя, для получения более точных показаний.
Совет! При наличии бортового компьютера данные параметры можно увидеть на его дисплее в группе «напряжения датчиков» под обозначением U дмрв.
Включаем зажигание, двигатель не заводим, снимаем показания:
- Как правило, напряжение исправного датчика равняется 0.996 – 1.01
Вольта, но в процессе износа оно неуклонно возрастает:
- датчик в хорошем состоянии при напряжениях от 1.01 до 1.02 В;
- небольшой износ: 1.02 – 1.03 В;
- приличный «пробег», скоро потребует замены: 1.03 – 1.04 В;
- подлежит замене при 1.04-1.05;
- при напряжении в 1.05 Вольт и выше датчик эксплуатировать запрещено.
Способ номер три
- Способ четвертый, визуальный.
С помощью фигурной отвертки снимаем гофрированный воздуховод, идущий на дроссельный узел, и внимательно осматриваем внутренние поверхности воздуховода и датчика на наличие конденсата и масла, они должны быть сухими и чистыми.
Внимание! Следует упомянуть, что главными врагами датчика являются грязный воздушный фильтр и изношенная поршневая группа с маслосъемными колпачками. Помимо этого излишки масла могут вывести из строя расходомер при повышенном уровне масла и при забитом маслоотбойнике системы вентиляции картера двигателя.
Ключом на «десять» откручиваем два винта и вынимаем чувствительный элемент.
Проверка уплотнительного кольца
Как видно на фото, на его передней части находится уплотнительное резиновое кольцо, которое препятствует подсосу постороннего воздуха во впускной коллектор помимо датчика. Обратите внимание — при разрушении целостности кольца на сеточке датчика образуется небольшой слой пыли. Это так же является одной из основных причин «убивающих» расходомер.
Внимание! Сборку необходимо проводить в следующей последовательности: надевается уплотнительное кольцо – проверяется уплотнительная юбочка – все вместе вставляется на место.
Помимо вышеперечисленных способов необходимо упомянуть такие факторы как отсутствие бортового питания и неквалифицированное обслуживание (даже невинное протирание рабочих поверхностей ваткой может повлечь за собой поломку узла). Данный узел считается не обслуживаемым и неремонтопригодным.
Как проверить датчик массового расхода воздуха
Устройство это достаточно сложное и дорогое, что потребует внимательности при его отбраковке. Лучше пользоваться инструментальными методами, хотя ситуации могут быть разными.
Способ 1 — внешний осмотр
Расположение МАФ по пути воздушного потока уже за фильтром должно предохранять элементы датчика от механических повреждений летящими твёрдыми частицами или грязью.
Но фильтр не идеален, он может быть разорван или установлен с ошибками, поэтому состояние датчика можно сначала оценить визуально.
К сведению: Что такое тормозной суппорт и как он работает
На его чувствительных поверхностях не должно быть механических поломок или видимых глазом загрязнений. В таких случаях прибор уже не сможет выдавать правильные показания и потребуется вмешательства для ремонта.
Способ 2 — отключение питания
В непонятных случаях, когда ЭСУД не может однозначно забраковать датчик с переходом на обходной режим, такое действие можно выполнить самостоятельно, просто заглушив двигатель и сняв электрический разъём с ДМРВ.
Если работа двигателя станет стабильней, а все её изменения останутся лишь типичными для программного обхода датчика, например, увеличение холостых оборотов, значит подозрения можно считать подтвердившимися.
Способ 3 — проверка мультиметром
Все автомобили разные, поэтому единого способа проверки МАФ вольтметром мультиметра не существует, но на примере самых распространённых датчиков ВАЗ можно показать как это делается.
Вольтметр должен обладать подходящей точностью, то есть быть цифровым и иметь не менее 4-х разрядов. Подключать его надо между приборной «массой», которая есть на разъёме ДМРВ и сигнальным проводом с помощью игольчатых щупов.
Напряжение нового датчика после включения зажигания совсем немного не дотягивает до 1 Вольта, у рабочего ДМРВ (системы Бош, встречается Сименс, там другие показатели и методики) оно примерно в диапазоне до 1,04 вольта и должно резко увеличиваться при обдуве, то есть запуске и наборе оборотов.
Теоретически можно и прозванить элементы датчика омметром, но это уже занятие для хорошо знающих материальную часть профессионалов.
Способ 4 — проверка сканером Вася Диагност
Если предпосылок для высвечивания кода ошибки ещё нет, но подозрения на датчик сформировались, то можно посмотреть его показания через диагностический сканер на базе компьютера, например VCDS, что в русской адаптации называется Вася Диагност.
На экран выводятся каналы, связанные с текущим расходом воздуха (211, 212, 213). Переводя двигатель в различные режимы можно увидеть, насколько показания МАФ соответствуют положенным.
Бывает, что отклонения возникают только при каком-то определённом обдуве, и ошибка появиться в виде кода не успевает. Сканер позволит рассмотреть это гораздо подробней.
Способ 5 — замена на исправный
ДМРВ относится к тем датчикам, замена которых сложностей не представляет, он всегда на виду. Поэтому часто проще всего использовать подменный датчик, и если работа двигателя по объективным показателям или данным сканера придёт в норму, то останется только приобрести новый датчик.
Обычно подмена всех подобных приборов у диагностов имеется в наличии. Надо только проследить, чтобы подменный прибор был в точности такой, как положено данному двигателю по спецификации, одного внешнего вида мало, надо сверять каталожные номера.
Диагностика ДМРВ
В принципе, датчик массового расхода воздуха не настолько критичен для запуска мотора, как, например, ДПКВ. Его можно отключить, выдернув разъем, ЭБУ перейдет в аварийный режим, будет определять порции воздуха в топливной смеси по другому датчику – положения дроссельной заслонки ДПДЗ.
Поэтому поломку определяют в несколько этапов по степени сложности:
- осмотр визуальный и отключение датчика;
- определение соответствия конкретной модификации ДМРВ прошивке ЭБУ;
- диагностика тестером в режиме вольтметра.
Это позволит снизить трудоемкость процесса. Например, перед тем, как проверить ДМРВ тестером, следует убедиться, что датчик совместим с конкретным контроллером МИКАС, не производилась прошивка оригинальных мозгов.
Осмотр визуальный
Осуществляется проверка ДМРВ после обеспечения доступа к этому датчику. Для этого потребуется частично демонтировать элементы воздухозаборника (обычно гофра). Зная, как работает волюметр, визуально можно обнаружить механические повреждения или следы жидкостей/грязи в патрубке.
Рис. 11 Осмотр датчика воздуха и гофры
Масло попадает внутрь гофры из-за забитого маслоотбойника вентсистемы картера либо при повышении внутри него уровня смазки. При нарушении графика ТО машины на стенки патрубка попадает пыль и грязь, так как забивается фильтр воздушный.
После демонтажа датчика из корпуса фильтра воздушного входная сетка должна быть чистой. Если не ней имеется налет пыли, скорее всего, резиновое уплотнение было установлено не герметично, внутрь попадал не фильтрованный воздух. В любом из этих случаев работа ДМРВ по умолчанию нарушается.
Диагностика в движении
Следующая методика, как проверить датчик воздуха, позволяет выявить его работоспособность. Для этого не понадобится тестер и прочие инструменты:
- диагностика ДМРВ производится после отключения разъема ЭБУ;
- двигатель заводится, на панели загорается Check, указывая на неисправности датчика;
- однако контроллер переходит в аварийный режим, обеспечивая работу ДВС;
- если динамические характеристики мотора улучшились при поездке с отключенным датчиком воздуха, значит ДМРВ неисправен.
Это интересно: Датчик ДПКВ в системе электронного распределения впрыска
Рис. 12 Отключение ДМРВ
Внимание: Подобное отключение не является решением проблемы, эксплуатировать машину без датчика ДМРВ не рекомендуется.
Соответствие ДМРВ прошивке ЭБУ
По мере необходимости владельцы перепрошивают мозги ЭБУ для улучшения характеристик, получая при этом побочные проблемы. Например, если для контроллера МИКАС произведена прошивка ДМРВ может работать не корректно.
В этом случае говорить о неисправности датчика в принципе не верно, но его сигналы не предназначены для новой версии МИКАС контроллера, которую на него установили. Выявить в ДМРВ признаки неисправности в этом случае можно единственным способом:
- изменить угол положения заслонки дроссельной (обычно 1 мм прокладкой возле упора заслонки);
- отключить датчик ДМРВ при работающем двигателе (выдергивается фишка из разъема).
Если мотор не остановится, то причина в несовместимости МИКАС и ДМРВ. Придется искать снять ДМРВ поискать его аналоги для измененной версии контроллера.
Проверка мультиметром
Если на предыдущих этапах диагностировать неисправности датчика не удалось, и он совместим с версией используемого контроллера ЭБУ, производится проверка тестером по технологии:
- мультиметр переключается в режим 2 В (вольтметр);
- перед глазами размещается схема распиновки пучка;
- включается зажигание, черный щуп тестера на массу, красный на желтый провод.
Рис. 13 Схема проверки ДМРВ тестером
После чего при заглушенном двигатели мультиметром считываются показания с учетом факторов:
- новый прибор покажет 0,99 – 1,01 В;
- в пределах 1,02 В считается хорошим состоянием датчика;
- 1,03 – 1,04 В свидетельствует об окончании эксплуатационного ресурса прибора;
- больше 1,5 В говорит о необходимости замены.
Нижеприведенная таблица содержит параметры распиновки пучка:
| Провод | Вход | Выход |
| зеленый | – | масса |
| желтый | сигнал на датчик | – |
| самый темный | – | к главному реле |
| самый светлый (полосатый) | напряжение питания | – |
Указанные симптомы можно диагностировать бортовым компьютером в группе параметров Uдмрв.
Как произвести очистку датчика
Очень часто единственной проблемой датчика становится его загрязнение от долгого срока службы. В таком случае поможет очистка.
Никакого механического воздействия нежный чувствительный элемент не потерпит и потом уже ничего хорошего контроллеру не покажет. Загрязнения надо просто смывать.
Выбор очистителя
Можно попытаться найти специальную жидкость, в некоторых каталогах производителей она существует, но проще всего и эффективней использовать самое обычное средство для очистки карбюраторов в аэрозольных баллончиках.
Омывая чувствительный элемент сенсора через прилагаемую трубочку можно увидеть, как грязь исчезает на глазах, обычно такие средства самые мощные по автомобильным загрязнениям. К тому же оно достаточно бережно отнесётся к тонкой измерительной электронике, не вызывая резких охлаждений, как например спирт.
Как продлить срок службы MAFа
Надёжность и долговечность датчика расхода воздуха целиком зависит от состояния этого самого воздуха.
То есть надо следить и регулярно менять воздушный фильтр, не допуская его полного засорения, намокания при дожде, а также установки с ошибками, когда между корпусом и фильтрующим элементом остаются щели.
Недопустима также работа двигателя с неисправностями, допускающими обратные выбросы в канал впуска. Это тоже разрушает МАФ.
В остальном сенсор достаточно надёжен и проблем не составляет, хотя периодический контроль его на сканере станет хорошей мерой по сохранению нормального расхода топлива.
