Как снять комбинацию приборов на ваз 2114

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов автомобилей ВАЗ не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным.

Но, часто случается так, что панель приборов трескается и выходит из строя, поэтому в сегодняшней статье я расскажу вам как самостоятельно заменить панель приборов на автомобилях Ваз 2107 – Ваз 2114

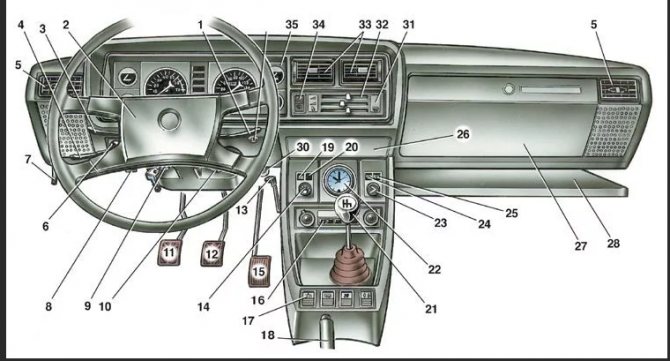

Конструкция панели приборов Ваз

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Как разобрать приборную панель на 2114

Разборка торпедо и ее составляющих выполняется в определенной последовательности. Соблюдение этого порядка не является обязательным, но значительно упростит и ускорит процесс демонтажа всех приборов. Для работы потребуются следующие инструменты:

фигурная и плоская отвертки;
набор гаечных ключей.

Прежде всего, при помощи фигурной отвертки, необходимо раскрутить 3 винта, которые крепят обшивку с левой стороны центральной консоли. Чтобы справиться с этой задачей без особых трудностей, лучше всего воспользоваться инструментом с короткой рукояткой. При демонтаже нижнюю часть обшивки нужно вынимать очень аккуратно, чтобы не повредить ее.

С правой стороны центральной консоли обшивка закреплена 5 винтами. Как и в предыдущем случае, после их раскрутки обшивку нужно вытаскивать не торопясь, поскольку за ней размещаются различные типы проводки, которые могут разъединиться.

Перед дальнейшими работами нужно разъединить клеммы аккумулятора. Если в автомобиле есть магнитола, ее нужно вытащить и отсоединить проводов, которые крепятся к ней. Обычно это простые штекеры, которые высвобождаются без труда. Не забудьте убрать прикуриватель и снять патрон, предназначенный для подсвечивания пепельницы.

Далее необходимо снять колпачки рукояток, которые регулируют заслонки климатической системы. Чтобы упростить этот процесс, рекомендуется воспользоваться плоской отверткой. Возможно, эта процедура покажется вам достаточно простой, но удаление колпачков обычно занимает немало времени. Поэтому стоит набраться терпения и не применять лишнюю физическую силу.

Читайте также:

Замерзло масло в моторе: как завести автомобиль

Колпачок крепится к рукоятке при помощи защелки, поэтому, потянув за него, вы ничего не добьетесь. Необходимо просунуть плоскую отвертку к основанию колпачка и поддеть его с внутренней части. Как только защелка приподнимется, можно попытаться вытащить колпачок, слегка дернув его. После этого потребуется снять ручку, предназначенную для регулирования электровентилятора. Как правило, она высвобождается довольно просто.

Сняв обе обшивки с левой и правой сторон центральной консоли, вы обнаружите под ними болты крепления, которые нужно раскрутить отверткой. Теперь приступайте к снятию корпуса консоли и верхней части торпедо. Для этого потребуется раскрутить 4 винта, первые 2 из которых расположены над окошком, где находится тахометр и спидометр, а вторые 2 — под ним.

В верхней части консоли находятся кнопки управления. Правее от них есть небольшая заглушка, которую нужно снять, ковырнув плоской отверткой. Под ней скрывается винт, его необходимо раскрутить. Снизу этих кнопок — прямо под накладкой — расположены еще 2 винта. После их раскрутки вы сможете высвободить накладку и снять ее, получив доступ к проводке.

Перед разъединением штекеров не забудьте разметить их таким образом, чтобы не перепутать при сборке. Теперь приступайте к раскрутке метизов на рулевом кронштейне. Нижние болты нужно раскручивать при помощи гаечного ключа на 8. Демонтируйте крепление блока управления климатической системой и удалите патроны с обратной стороны.

Убрав все наружные элементы, снимите декоративную вставку. Для оставшихся гаек потребуется ключ на 21. Демонтируйте подсветку гидрокорректора. В верхней части торпедо, слева, есть еще один винт, который расположен прямо рядом с дверным проемом. Раскрутив его, вы сможете полностью снять приборную панель.

Крайне важно запомнить последовательность и использовать ее в обратном порядке при сборке. Иначе вам потребуется немало времени, чтобы снова разобраться в составных частях торпедо.

Если у вас нет лишних средств для обращения на станцию технического обслуживания для того, чтобы снять приборную панель, можно сделать все самостоятельно. Хотя указанный процесс и не представляет сложности, но все же необходимо понимать, с какими действиями вам придется столкнуться.

Панель приборов позволяет вовремя узнавать всю полезную информацию о состоянии автомобиля. Именно поэтому, если торпеда ВАЗ 2114 станет негодной, придется отнестись к процессу замены с максимальной серьезностью, чтобы во время последующей установки не забыть о присоединении какой-либо важной детали автомобиля.

Стоимость новой панели колеблется в пределах 15 000 руб., это достаточно ощутимая сумма. Конечно, бывают ситуации, когда замена просто необходима. В качестве примера можно привести аварию на дороге, вследствие которой на панели появились крупные трещины, препятствующие качественному ее функционированию.

Взаимозаменяемость деталей моделей

Для поклонников тюнинга приборной панели, которые хотят снять ее для установки новых комплектующих, доступно множество вариантов модернизации.

Читайте также:

В чем особенность изменения геометрии на впускном коллекторе

Примечание автора статьи: Поставить панель, предназначенную для другого автомобиля, вряд ли получится из-за конструкционных особенностей авто, но зато можно поменять различные элементы. Популярностью пользуется изменение подсветки приборов или использование дополнительного освещения, замена шкалы приборов и многое другое.

Как заменить панель приборов Ваз 2105 – 2107 (инструкция)

Для того, чтобы быстро заменить панель приборов Ваз 2105 – 2107 выполним следующие действия:

Поддевают и снимают пластинку, расположенную справа от печки. На ней изображён соответствующий значок.
Поддев отверткой, снимают пластинку справа от печки
Под пластинкой виден винт. Выкручивают его отвёрткой.
Крестовой отвёрткой выкручивают винт, спрятанный под пластинкой
С рычажков управления печкой аккуратно снимают пластиковые рукоятки.
Нижняя ручка управления печкой уже снята
Теперь отгибают правый край панели на себя.
Правый край панели отклоняют вправо и на себя
Отсоединяют контакты от кнопки выключателя печки, пометив их.
Для снятия панели отсоединяют контакты от кнопки выключателя печки
Теперь можно отогнуть панель больше и снять датчик спидометра — серый толстый шланг. Отворачивают гайку на нём и отводят шланг в сторону.
Серый толстый шланг отводится в сторону и гайка-барашек на нём отворачивается
Сняв гайку и шайбу с ручки сброса суточного пробега, проталкивают ручку внутрь. Расположена она чуть ниже панели, справа от кнопки аварийной сигнализации (см. фото в п. 4) Отвинчивают гайку с ручки сброса суточного пробега
Теперь по очереди отсоединяют большие белые штекеры, предварительно пометив их. По опыту автомехаников, помечать штекеры особой необходимости нет, воткнуть их обратно неправильно практически невозможно.

Снят первый белый штекер, второй, расположенный чуть глубже, тоже снимают

На этом этапе отсоединяют воздуховод — белый толстый провод в правом углу панели, им в новых машинах подсоединяется эконометр на панели (на фото он выглядывает выше серого провода).Белый провод эконометра находится чуть дальше от противоположного края панели
Отсоединив все провода, снимают красный штекер. Он там один, гнездо под него имеет жёлтый цвет. Последний из трёх штекеров — красного цвета, его также снимают
На заключительном этапе сдвигают панель вправо, чтобы она вышла из защёлок, держащих левую часть. Снятая панель оказалась в руках — демонтаж проведён успешно

Видео: Замена панели приборов Ваз 2105 – 2107 своими руками

Снимаем торпедо с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Отключаем от аккумуляторной батареи минусовую клемму. Также снимаем магнитолу, если она установлена. Для этого просто вытягиваем магнитолу из посадочного места на приборной панели, отключаем от нее колодку жгута проводов и полностью снимаем ее.

2. С помощью небольшой отвертки с крестообразным жалом отворачиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимаем накладку, аккуратно выводя нижнюю ее часть из кронштейна кузов.

3. Теперь нам необходимо снять правую накладку центральной консоли. Для этого откручиваем пять шурупов и, придерживая накладку рукой, снимаем ее.

4. Снимаем ручки рычагов управления отопительной системой. Для того, чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским жалом поддеваем защелку на ручке, тем самым освобождая ее от выступа на рычаге.

5. Снимаем ручку управления вентилятором отопительной системы. Для этого с некоторым усилием тянем ручку, вплоть до ее снятия.

6. Откручиваем правый шуруп, которым к кронштейну крепится накладка панели приборов. Также откручиваем и шуруп с левой стороны накладки панели приборов.

7. Отвинчиваем два самореза в верхней части «окошка» щитка приборов. После этого откручиваем два самореза, которые находятся непосредственно под комбинацией приборов.

Читайте также:

Коды ошибок ваз 2114, инжектор 8 клапанов

8. При помощи прямой отвертки поддеваем и снимаем декоративную заглушку, которая располагается с правой стороны от выключателя обогревателя заднего стекла.

9. Отвинчиваем саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимаем накладку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий торпедо с левой стороны. Аналогичным образом поступаем и с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус сопел систем вентиляции и отопления салона.

14. Ключом на «8» отвинчиваем саморезы крепления приборной панели к правой поперечине (один справа, второй — слева).

15. Откручиваем крепежный саморез и смещаем в сторону кронштейн приборной панели совместно с блоком реле и блоком предохранителей.

16. Снимаем гидрокорректор фар и выключатель освещения приборов.

Читайте также:

Компрессия в двигателе ваз 2114 8 клапанов

17. Откручиваем саморезы кожуха рулевой колонки и снимаем ее. После этого снимаем рулевое колесо и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. При помощи крестообразной отвертки отвинчиваем саморез левого нижнего крепления приборной панели. Затем откручиваем и шуруп верхнего крепления.

19. Откручиваем нижний и верхний саморезы крепления приборной панели с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечин приборной панели со шпилек закрепления на рулевой колонке.

21. Немного отводим торпедо на себя и отключаем разъемы проводов осветительного плафона вещевого отсека.

22. Отключаем колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимаем приборную панель совместно с поперечинами.

25. Установку панели приборов выполняем в последовательности обратной снятию.

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114.Мы подскажем, как это правильно сделать. Обычно снимается панель приборов для замены печки, снятия комбинации приборов, уплотнения сопл печки, проклейки и т.п.

Как заменить панель приборов Ваз 2108 2109 2114 2115 (инструкция)

Для того, чтобы заменить приборную панель на Ваз 2108 2109 2114 и 2115 выполним следующие действия:

С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.
После этого нижний край боковины аккуратно извлекается из кронштейна.Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.
Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.
Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.
Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).
Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.
Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.
После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.
За накладкой находятся провода, которые извлекаются из гнёзд вручную.
После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.
Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.
После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.
После выкручивания последнего самореза торпедо снимается.

Видео: Замена панели приборов Ваз 2109 – 2115 своими руками
