Советы профессионалов, как самому проверить тахометр на работоспособность в домашних условиях

Каждый современный автомобиль должен быть оборудован тахометром. Этот прибор представляет собой устройство, предназначенное для измерения частоты вращения коленвала. Как и любой другой девайс, это устройство может со временем выйти из строя. Как проверить тахометр в домашних условиях, и по каким причинам он может выйти из строя — ответы на эти вопросы ищите ниже.

Единственный признак, который может сообщить о неисправности данного устройства — это резкие скачки стрелки прибора или ее положение на нулевой отметке.

По каким причинам это может произойти:

1. Механическое повреждение экрана. Разумеется, если дисплей будет поврежден, его придется менять, других вариантов нет.
2. Проблемы в работе проводки, плохая функциональность контактной группы в результате окисления. Такая неполадка может привести к нарушению источника передачи сигналов, которые поступают от силового агрегата к прибору.
3. Кроме того, причина может заключаться и в повреждении изоляции высоковольтных проводов, подключенных от трамблера к свечам зажигания. Такие неполадки могут привести к отсутствию контакта. При сильном повреждении кабеля подлежат замене.
4. Выход из строя датчика коленвала. При поломке данного контроллера стрелка прибора будет резко прыгать в разные стороны. Такая причина является одной из наиболее встречаемых. Единственным решением в данном случае будет полная замена девайса.
5. Использование силиконовых высоковольтников вместо обычных.

Фотогалерея «Виды тахометров»

Диагностика

Если в работе тахометра появились первые симптомы поломки, то в первую очередь необходимо произвести диагностику состояния электроцепей. Как сказано выше, причина может крыться в плохом контакте либо его отсутствии, а также повреждении цепи. Поэтому нужно проверить подключение, а также целостность кабелей. При обнаружении даже незначительных дефектов, таких как следы коррозии, мелкие повреждения или трещины, слабая фиксация, неполадки должны быть устранены, к примеру, с помощью изоленты. Более серьезные дефекты требуют замены проводки.

Как показывает практика, чаще всего наши соотечественники сталкиваются с неработоспособностью тахометра после замены штатных кабелей зажигания на силиконовые. Девайс начинает работать некорректно в результате того, что для силиконовых высоковольтников характерно другое значение сопротивления. В частности, в данном случае меняется форма сигнала. Решить такую проблему можно путем уменьшения резистора на КП схеме. Если говорить об устройствах цифрового типа, то одной из самых распространенных неисправностей является выход из строя дисплея (автор видео — канал liudusa).

Такая неполадка решается только путем замены экрана.

Как проверить прибор, если его стрелка скачет:

1. Обратите внимание на контрольный щиток — загорелся ли на нем индикатор Check Engine. В том случае, если лампа не появилась, то проверка системы не позволит выявить неполадку.
2. Проверьте целостность проводки, методом диагностики напряжения на положительном и отрицательном контактах. Помимо этого, удостоверьтесь в том, что все соединения надежно подключены.
3. В том случае, если другие устройства функционируют неправильно, в обязательном порядке следует также произвести проверку массы, поскольку данный момент часто упускается. При плохой массе тахометр также будет работать с перебоями.
4. Если дефектов не обнаружено, то нужно также произвести диагностику состояния контактов на распределительном устройстве, то есть трамблере. Также следует проверить конденсатор на крышке, поскольку он может быть пробитым.
5. Так как одной из основных причин неисправности являются высоковольтники, необходимо проверить их целостность. Помимо этого, тестируются все цепи в системе зажигания.
6. В том случае, если вы меняли тахометр или ремонтировали его, то возможно, решить проблему позволит калибровка устройства. Чтобы выполнить настройку, отрегулируйте положение рулевого колеса либо самого девайса, проверьте правильность и качество соединений.
7. Когда стрелка резко падает при увеличении оборотов силового агрегата, скорей всего, причину нужно искать в коммутаторе. По всей видимости, он вышел из строя и его надо поменять.

Видео «Замена прибора своими руками»

Как поменять девайс своими руками и не допустить при этом ошибок — смотрите в ролике ниже (автор — Дима Димов).

AvtoZam.com

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

• отсутствие реакции стрелки на изменение количества оборотов двигателя;
• хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
• явное занижение или завышение показаний.

Узнайте о причинах неисправности двигателя ВАЗ 2106:

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

• отсутствие хорошего контакта на минусовой клемме аккумулятора;
• окисление или подгорание коричневого провода на катушке зажигания;
• подгорание или износ контактов крышки распределителя зажигания, или бегунка;
• износ подшипника вала трамблёра;
• замыкание красного провода, питающего прибор, на «массу» автомобиля;
• неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

1. Разобрать распределитель зажигания.
2. Проверить состояние контактов прерывателя.
3. Зачистить контакты.
4. Произвести регулировку зазоров между контактами.
5. Проверить исправность конденсатора, установленного в прерывателе.
6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под , сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Видео: решение проблемы несовместимости ТХ-193 с бесконтактной системой зажигания

Тахометр на ВАЗ шестой модели: в помощь начинающим автомобилистам

Тахометр в любом транспортном средстве, в том числе ВАЗ 2106, представляет собой устройство, необходимое для считывания оборотов коленвала. С его помощью водитель сможет определять не только скорость движения, но и различные неисправности в работе мотора, симптомы которых связаны со скачками оборотов. Подробнее о принципе работы и неисправностях читайте ниже.

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

1. Отключите проводку, питающую прибор.
2. Поверните ключ в замке зажигания.
3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

1. Кабель белого цвета необходимо для соединения подсветки.
2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
4. Коричневый проводок подключается к выводу К+ на катушке.
5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

AvtoZam.com

Датчик тахометра

Отдельно стоит рассмотреть такой элемент цепи тахометра, как его датчик, вернее, датчик положения коленчатого вала (ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата.

Что представляет собой датчик положения коленвала

ДПКВ — электромагнитное устройство, принцип действия которого основан на явлении индукции. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате «шестёрки» играет зубчатая шестерня коленчатого вала. Именно на её зубья реагирует датчик.

Где расположен датчик положения коленвала

ДПКВ на ВАЗ 2106 закреплён в отверстии на специальном приливе крышки привода распределительно вала в нижней части двигателя рядом с шестерней коленвала. Помочь определить его местоположение может жгут проводов, идущий к нему. Сам датчик заключён в пластиковый корпус чёрного цвета. К крышке привода газораспределительного механизма он крепится при помощи одного винта.

Как проверить ДПКВ на работоспособность

Для того чтобы определить, рабочий ли датчик, можно двумя методами. Для этого нам понадобятся:

• гаечный ключ на 10;
• отвёртка с крестовидной битой;
• мультиметр.

Процесс проверки состоит из следующих этапов:

1. При помощи ключа на 10 ослабляем крепление минусовой клеммы на аккумуляторе. Снимаем её.
2. Поднимаем капот, находим датчик положения коленвала.
3. Отсоединяем от него разъем.
4. Отвёрткой откручиваем винт крепления устройства.
5. Снимаем датчик.
6. Включаем мультиметр в режиме вольтметра с пределом измерения 0–10 В.
7. Подсоединяем его щупы к выводам датчика.
8. Энергичным движением проносим рядом с торцевым концом устройства лезвие отвёртки. В этот момент на экране прибора должен наблюдаться скачок напряжения до 0,5 В.
9. Переключаем мультиметр в режим омметра с пределом измерения 0–2 КОм.
10. Подключаем щупы прибора к выводам датчика.
11. Сопротивление обмотки датчика должно быть в пределах 500–750 Ом.

Если показания прибора отличаются от указанных, датчик неисправен и его необходимо заменить. Замена устройства производится в соответствии с п.п. 1–5 вышеприведённой инструкции, только в обратном порядке.

Генератор для проверки тахометров, схема.

Этот генератор был разработан для проверки и налаживания тахометров и других приборов, для работы которых необходим сигнал с датчика частоты вращения коленчатого вала автомобильного двигателя. Схема генератора показана на рис. 1. В нём применён микроконтроллер PIC16F628A-I/P (DD1).

рис 1

Сформированные на выходе RA2 импульсы через усилитель на транзисторе VT1 поступают на выходной разъём X1. Перемычкой S1 в коллекторную цепь транзистора можно включить нагрузочный резистор R12. При снятой перемычке коллекторная нагрузка должна находиться в проверяемом приборе.

Имитируемая частота вращения коленвала может принимать 28 фиксированных значений от 500 до 2500 мин-1 (с шагом 100 мин-1) и до 6000 мин-1 (с шагом 500 мин-1), отображаемых на светодиодном индикаторе HG1. От одного фиксированного значения к другому переходят нажатиями на кнопку SB1 (в сторону увеличения частоты) или SB2 (в сторону её уменьшения).

Предусмотрено и нулевое значение частоты, при котором выходные импульсы отсутствуют. Во всех остальных случаях на каждый оборот коленва-ла генерируются по два выходных импульса плюсовой полярности длительностью 100 мкс. Среднеквадратическая погрешность установки частоты — 0,4 %.

Отсчёт длительности пауз между генерируемыми импульсами производится по запросам прерывания, генерируемым при переполнении таймера TMR2. Процедура обработки прерываний формирует выходные импульсы после каждого отсчёта числа запросов, соответствующего периоду повторения этих импульсов при выбранной частоте вращения.

Периодически программа проверяет состояние кнопок и, обнаружив нажатую, изменяет значения переменных, задающих частоту генерируемых импульсов, а также выводит значение имитируемой частоты вращения колен-вала на светодиодный индикатор HG1 с общими катодами элементов каждого из четырёх разрядов.

Индикация построена по динамическому принципу. Последовательные коды для управления анодами элементов индикатора программа формирует на выходе RB3 микроконтроллера. С помощью синхроимпульсов, поступающих с выхода RB2, эти коды загружаются в сдвиговый регистр DD2 и затем преобразованными в параллельный вид поступают на анодные выводы индикатора.

Разряды индикатора поочерёдно включаются импульсами, поступающими на их общие катоды с выходов RB4-RB7 микроконтроллера.

Рис. 2

Все детали генератора смонтированы на односторонней печатной плате из фольгированного стеклотекстолита размерами 76×56 мм, чертёж которой показан на рис. 2. Плата рассчитана на установку постоянных резисторов МЛТ-0,125.

Конденсаторы C1, C2 — К10-17 или другие керамические, C3, C4- плёночные К73-17, оксидный конденсатор C5 — К50-35 или импортный. Для микросхем DD1, DD2 и индикатора HG1 на плате установлены панели. Файл печатной платы генератора в формате Sprint Layout 5.0 и программу микроконтроллера можно СКАЧАТЬ…

Автор: В. Киба, г. Каменск-Шахтинский Ростовской обл.

Рассказать друзьям:

xn—-7sbbil6bsrpx.xn--p1ai

Как подключить автомобильный тахометр своими руками?

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу. Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον– мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый. Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения. Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели. Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра. Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными.

Как подключить тахометр через ЭБУ

Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем. Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала. Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

1. Закрепите механизм на его месте (место расположения определяется видом устройства).
2. Чёрный провод подсоедините к массе (кузову) автомобиля.
3. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.
4. Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе – прибор подключается к прерывателю трамблёра. Во второй системе – к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора — это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы – демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать».

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке. Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства. Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея. Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик – нужна замена. В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

auto.today

Устройство, подключение и ремонт тахометра ВАЗ 2106

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используется тахометр. Это прибор, расположенный на передней панели.

Его нельзя назвать сверхважным, но для новичка-автомобилиста, который еще не «слышит» двигатель своей машины, он помогает вычислить количество оборотов двигателя и коленвала. Еще он играет и эстетическую роль. Немало автовладельцев любят похвастать современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и в течение 1 оборота ротора распределителя зажигания четырежды размыкаются и замыкаются контакты прерывателя, так званого трамблера.

За один оборот ротора возникает четыре импульса напряжения или 2 импульса за один оборот коленчатого вала.

У других моделей ВАЗа иные двигателя, поэтому нужно учитывать это при установке тахометров. Измерение импульсов и лежит в основе работы тахометра и напрямую зависит от оборотов двигателя коленчатого вала.

Важно: каждой марке автомобиля должен соответствовать свой измерительный прибор, в противном случае показания будут обманными.

Устройство механизма

На пластмассовом корпусе со стеклодержателем расположен миллиамперметр обычного классического строения с прикрепленной шкалой. На ней разными цветами обозначены зоны опасных оборотов коленвала: желтым выделена предварительная зона (5500-6000), а красными линиями — зона опасных оборотов (более 6000).

Прибор равномерно освещается лампой типа АМН 12-3. В нижней части шкалы имеются три цветных лампочки, указывающих соответственно на: количество зарядки, давление масла и состояние стояночного тормоза. Внутри тахометра находится подвижная катушка с постоянным магнитом, благодаря которому стрелка-показатель импульсов приводится в движение.

Устройство является электронным, поэтому питание его производится от зажигания автомобиля.

Подключение тахометра ВАЗ 2106

При покупке нового измерителя импульсов должна прилагаться инструкция по подключению прибора. Также найти схемы установки можно в справочниках для автомобилистов. Но все же, если вы не опытный механик и не имели дело с электроникой,- обратитесь на станцию техобслуживания: за небольшую плату вы сэкономите свое время.

Из данного видео, вы узнаете, как подключить тахометр! Приятного просмотра.

А для желающих заняться «самолечением» схема процесса подключения довольно проста:

1. Сначала коричневый провод подсоединяем с выводом «К+» катушки зажигания. Импульсы с катушки через этот шнур будут управлять показаниями тахометра.
2. Ищем толстый красный провод и подключаем его через предохранитель к замку зажигания. На него и поступит питание прибора от аккумуляторной батареи.
3. Следующий – белый кабель с черной полосой, который ведем к «минусу». Он используется для соединения с «массой».

Это три главных провода. Вспомогательные служат для:

• белый – подключение подсветки прибора;
• черный – соединение с реле зарядки (расположено с правой стороны под капотом автомобиля);
• серый с черной полоской – контакт с датчиком давления масла (находится с левой стороны двигателя).

Наиболее частые поломки прибора

ТХ-193 с неразборной конструкцией является сложным электронным прибором, поэтому в домашних условиях ремонт при неисправностях провести практически невозможно. Скорей всего придется приобретать новый прибор. Из этого видео, вы узнаете, как можно доработать тахометр ВАЗ 2106. Смотрим!

Если тахометр не работает: нужно проверить, правильно ли подключены все соответствующие провода. Прозваниваем кабель от катушки зажигания и проверяем контакт. Необходимо измерить сопротивление силы тока.

Затем проверяем выходы «плюс» и «минус» аккумулятора и цепь между модулем зажигания с контактом тахометра. Зачастую к неисправности может послужить замена «родных» высоковольтных проводов на силиконовые. У них другое погонное сопротивление и на обмотке катушки изменится форма импульса.

Для человека с определенными техническими навыками не составит труда проверить плату прибора. Для этого разбираем корпус:

• откручиваем винты крепления корпуса и крепления тахометра;
• от тахометра отсоединяем провода;
• отключаем подсветку;
• откручиваем и снимаем остальные винты и гайки;
• козырек корпуса снимаем вместе со стеклом;
• аккуратно, при помощи отвертки, снимаем стрелку;
• на шкале прибора откручиваем винты;
• из отверстий в плате вынимаем шпильки датчика температуры;
• приподняв шкалу, достаем тахометр.

Рейтинг автомобильных аккумуляторов. Какие марки входят в данный рейтинг, можно узнать из нашего сайта.

Рекомендуем ознакомится с данной статьёй, из которой вы узнаете, как установить савбуфер в автомобиль.

Сколько стоит карбюратор Солекс 21083, можно узнать отсюда, так же вы найдёте уникальный материал на нашем сайте по данному устройству.

Ремонтировать тахометр рекомендуется исключительно в автосервисе или на станциях техобслуживания. Опытные и знающие мастера смогут быстро определить поломку и устранить ее. В противном случае вы рискуете остаться без прибора.

Некоторые, скажем так: «мастера на все руки», умудряются делать корпус для измерителя из кофейных банок, удлинять проводку или заменять кабеля. Но такой тюнинг даже ради удобства или «наворотов» делать не рекомендуется.

Так же советуем посмотреть

natapku.ru

Что это такое

На рынке есть широкий спектр приборов. Есть те, которые отличаются простотой, компактностью и дешевизной. Они ориентированы на бытовых пользователей. Есть и сложные многофункциональные приборы с повышенной точностью.

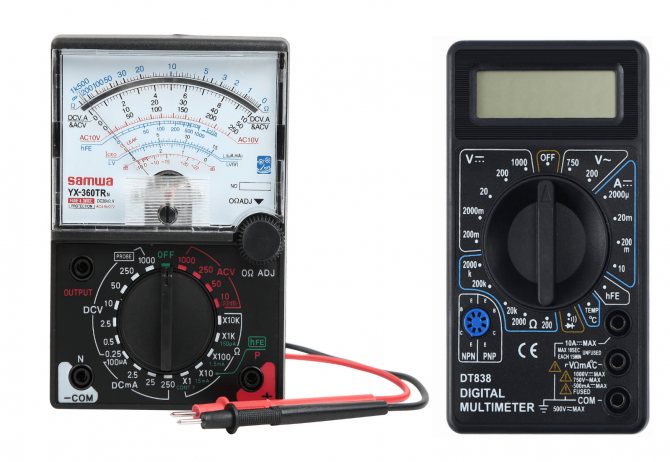

Варианты бывают разные

Мультиметр представляет собой аппарат, применяющийся с целью измерения нескольких показателей в области электричества. В базовой версии он совмещает в себе вольтметр, амперметр и омметр.

Функционал прибора:

• измерять сопротивление, напряжение;
• прозвонка;
• узнавать освещенность, шум;
• можно узнать частоту, температуру, дефекты на соединениях.

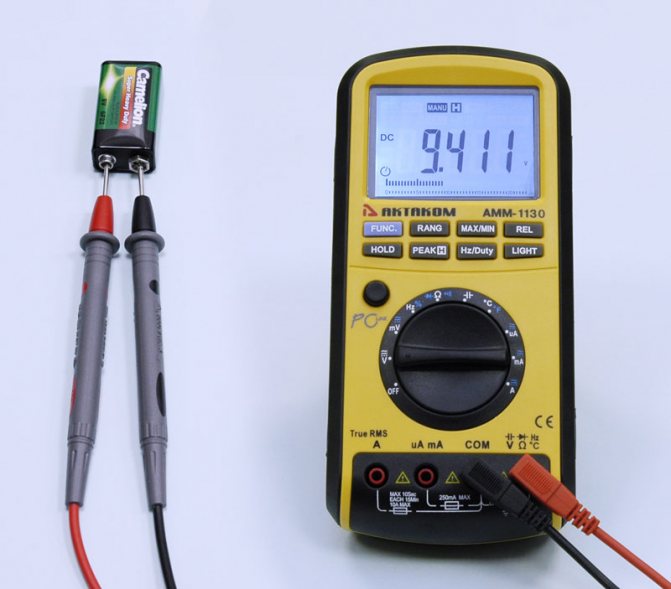

Профессиональные модели стоят дорого
Мультиметр состоит из корпуса, сделанного из пластмассы. В каркас помещается:

• начинка («мозг» прибора);
• блок питания;
• дисплей или шкала;
• регулятор.

У мультиметра есть 2-4 гнезда.

К сведению. На старых советских приборах их количество может быть больше.

На приборе имеется два вывода. Один из них окрашен в черный цвет, другой — в красный. Общий вывод — черный. На сленге он называется «массой». Красный — это потенциальный вывод. Он используется с целью проведения измерений. Гнездо черного вывода может быть маркировано двумя способами:

• при помощи букв COM;
• при помощи знака «-» (минус).

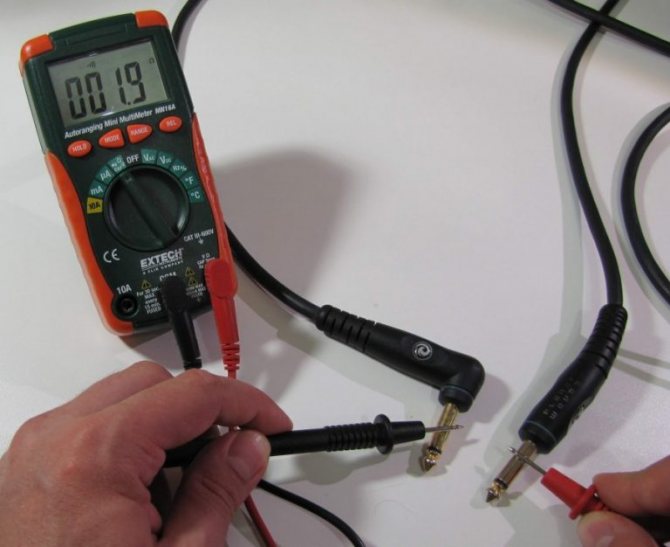

Профессиональные модели многофункциональные и точные
В процессе проведения измерений он цепляется к массе электронной схемы.

Потенциальный вывод нужно вставить в гнездо, помеченное как «V» или «+», иными словами, сопротивление или вольт. При наличии большего количества гнезд, оставшиеся предназначаются для потенциального вывода с целью измерять ток. Они маркируются буквой «А» (ампер).

К сведению. Мультиметр может представлять собой легкое компактное устройство, которое используется для базовых целей. Однако есть модели, которые представляют собой крупные приборы, совмещающие в себе множество функций.

Щупы идут разного цвета
