Как повысить напряжения генератора ваз 2109

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

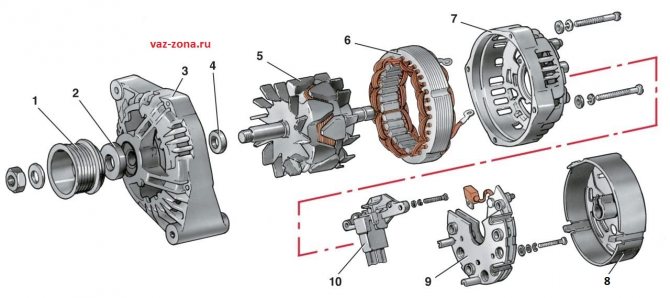

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
5. ток снимается с ротора щётками (10) и через реле — регулятор (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

• лампочка на 12 вольт
• автомобильный акумулятор
• две батарейки по 1.5 вольта
• несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Теперь Вы знайте все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у Вас есть вопросы — оставляйте их в комментариях!

Проверка генератора ВАЗ 2114 и характерные неисправности

Перед тем как проверить генератор на ваз 2114 нужно узнать, какие неисправности могут обнаруживаться при испытаниях и каким образом эти поломки проявляются.

Поломки проявляющиеся в рабочем режиме

1. При включенном зажигании не загорается лампочка на приборной панели и не работают основные приборы.
2. Лампочка контроля не высветилась после поворота ключа зажигания и не светится после запуска. Аккумулятор разряжен.
3. При работающей машине лампочка светится ярко или слабо. Аккумулятор разряжен.
4. Лампочка при работающем автомобиле светится ярко. Аккумулятор перезаряжен.
5. Повышенный уровень шума при работе электрогенератора.

Проверка генератора ВАЗ 2114 при запущенном двигателе на автомобиле

Готовясь к проверке агрегата надо купить специальный измерительный прибор для контроля автомобильной электрической сети. Порядок действий при контроле следующий:

• вставить ключ зажигания, повернуть его и проверить, что все контрольные лампы горят в полную силу;
• запустить двигатель — контрольная лампа должна погаснуть, если она светится ярко или не в полную силу, следовательно есть неполадки в генераторной цепи;
• когда двигатель прогреется до рабочей температуры включить все электроприборы , для создания максимальной нагрузки;
• чтобы подключить измеритель в режиме вольтметра, прочитать в руководстве по эксплуатации какое напряжение должен выдавать генератор ВАЗ 2114 при максимальной нагрузке бортовой сети;
• установить 3500 оборотов в минуту;
• подключить измеритель к аккумулятору и проверить напряжение, если на приборе меньше 13 вольт значит аккумулятор разряжен и требуется искать поломку. Это может оказаться плохо натянутый ремень, отказ в регуляторе, выработанные щетки и окислившиеся контакты;
• выключить по максимуму все приборы и узнать сколько вольт должен выдавать генератор ВАЗ 2114 в этом режиме. С выключенными потребителями при замере пробником аккумулятора должно быть не меньше 14,7 вольт, если намного больше, то надо менять регулятор на агрегате;
• не выключая машину послушать насколько шумит генератор ВАЗ 2114, если уровень шума повышенный, значит сломались подшипники. Одна из причин — перетянутый ремень привода;
• выключить машину, дать остыть и проверить как натянут ремень, нажав на него пальцем, прогиб — один, максимум полтора сантиметра.

Вероятные причины

Причин того, почему нет зарядки аккумулятора на ваз 2114, может быть довольно большое количество.

Самые же вероятные из них выглядят следующим образом:

• бортовая сеть (а вместе с ней — и генератор — перегружены);
• генератор не соответствует применяемой АКБ и наоборот;
• контакты ослабли либо окислились;
• щетки износились;
• приводной ремень ослаб;
• произошел обрыв обмоток генератора;
• произошло замыкание ротора;
• произошло замыкание статора;
• вышли из строя подшипники;
• регулирующее реле вышло из строя.

Как можно видеть, причин, по которым на ваз 2114 генератор не дает зарядку — довольно много, и поиск следует начинать с самых вероятных и простых из них, переходя к более сложным.

Поиск неисправностей — с чего начать

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

Если в конечном счете окажется, что две эти величины примерно равны либо потребляемая мощность даже превышает генерируемую, то нужно будет удалить некоторые устройства (чем именно «пожертвовать» — решать вам).

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

Повышаем напряжение — все варианты решения проблемы

Напряжение в бортовой сети после доработки

Итак, многие автомобилисты могут решить, что выходом из подобной ситуации может стать установка генератора большой мощности, но при этом придётся заменить и аккумуляторную батарею на более ёмкостную. Это делается для того, чтобы не «убить» АКБ, который установлен на автомобиле, поскольку перегруз напряжения приведет к разрушению внутренних сот. Этот вариант не подходит, поскольку он слишком дорогой.

Вторым вариантом становится установка дополнительного диода из другого диодного моста или с маркировкой КД202В . Это намного дешевле, чем менять генератор и аккумулятор, но придётся немного повозиться. Для начала рекомендуется изучить автомобильные электросхемы и устройство работы генератора, а также зарядной цепи.

Установка диода КД202В в генератор

Когда все готово, приступаем непосредственно к монтажу диода в генератор, чтобы поднять напряжение в бортовой сети. Рассмотрим последовательность действий:

Демонтируем заднюю крышку генератора.

Снимаем заднюю крышку с генератора

Провода и диод для увеличения напряжения

Устанавливаем термоусадку для проводов «папа» и «мама»

Установленная термоусадка для спаянной детали

Проводим монтаж регулятора напряжения с диодом в генератор

Одеваем заднюю крышку на генератор и выводим провода

Как показал замер, после такого усовершенствования, напряжение в нагруженной сети составило 12,2-12,5 вольт.

Электрические схемы и показатели

Для повышения напряжения еще больше, хотя бы до 14 вольт, необходимо монтировать диод в цепь D, регулятора напряжения. Подходит любой диод с напряжением пробоя 20В и током не менее 5А. Падение напряжения желательно не больше 0.6-0.7В. Отлично подходит диод 2Д219Б.

Поломки генератора и их устранение

Если оказалось, что все оборудование установлено правильно, то следует начать проверять электрическую цепь генератора. Первое, что в данном случае нужно осмотреть — это контакты. Если они ослабли — их следует подтянуть, если окислились — зачистить. Такая, казалось бы, «мелкая неприятность» вполне может стать причиной того, что генератор очень плохо заряжает батарею (или даже совсем не заряжает).

После проверки контактов нужно проверить натяжение приводного ремня. Если он очень ослаб, то вполне вероятно его проскальзывание и крайне плохая передача вращения на вал генератора. После подтяжки ремня зарядка АКБ при работающем двигателе должна восстановиться.

Следующим пунктом проверки работоспособности генератора являются его графитовые щетки. Они, как и любые другие графитовые щетки на любом другом устройстве со временем истираются. Проверить их состояние можно просто визуально — если от щеток мало что осталось и они плохо контачат с ротором, значит их следует заменить новыми. После этого генератор должен вновь заработать.

Степень износа щеток следует проверять периодически, не дожидаясь их полного истирания и начала проблем в бортовой сети автомашины.

Иногда, если генератор не дает зарядку ваз 2114, причины могут крыться и в нем самом. Чаще всего к его поломке приводят замыкания обмоток ротора либо статора, выход из строя подшипников и другие причины. Узнать о том, что генератор вышел из строя, можно по горящей сигнальной лампочке в салоне. В этом случае не остается ничего другого, как заменить генератор на новый, поскольку починить его в случае замыкания — практически нереально.

Как самому повысить напряжение на генераторе своего автомобиля

Приветствую автолюбители. Сегодня расскажу, как повысить напряжение на генераторе авто простым способом, если оно, по каким то причинам не соответствует норме 14,4 вольт.

Так вот, что бы решить эту проблему существует очень простой способ повысить напряжение генератора диодом, который мы просто добавим в основную схему генератора.

Для этой цели подойдут диоды 2Д219; 2Д 213 (диоды естественно имеют буквенный индекс).

Именно буквенный индекс диода и будет отвечать за количество необходимого падения напряжения на этом диоде.

Используемые диоды должны быть с напряжением пробоя порядка 20 вольт и током не менее 5 ампер, падение напряжение на диоде должно быть в пределах от 0,6 вольт до 1,2 вольт (тут уже надо смотреть на сколько вам необходимо подымать напряжение).

Наверно для тех, кто не разбирается в электричестве, вообще ни чего не понятно. Попытаюсь объяснить попроще.

Предположим, что ваш генератор выдает при частичной нагрузке 13,3 В — 13,5 В, а это недопустимо мало для подзаряда АКБ и в свою очередь АКБ в скором будущем просто не сможет дать необходимой энергии для того, что бы завести автомобиль.

А вот если использовать диод для повышения напряжения генератора порядка 1 В-1,1 В то все станет на свои места.

Напряжение на выходе генератора увеличиться за счет уменьшения напряжения подаваемого на вывод питания регулятора напряжения, таким образом регулятор, как бы не дополучает напряжение, для того, что бы работать в заданных пределах. Напряжение гасится на диоде и тем самым регулятор увеличивает напряжение на возбуждение (на щетках), ну а генератор в свою очередь выдает напряжение выше именно на ту величину, на которую мы погасили диодом. Вот как то так.

На рисунке изображена стандартная схема включения генератора в систему питания автомобиля, здесь отсутствует диод для повышения напряжения генератора.

Силовые диоды обозначены зеленым цветом, диоды питающие регулятор напряжения обозначены синим цветом, желтый квадратик и есть сам регулятор напряжения, красным цветом обозначена лампочка в панели приборов (зарядка АКБ), фиолетовый прямоугольник это нагрузка (она является переменной величиной).

На этой схеме уже присутствует диод, который установлен в разрыве между выводом питания регулятора напряжения и запитывающими его диодами генератора.

А теперь давайте рассмотрим, как повысить напряжение генератора.

Ток от АКБ бежит через лампочку (которая загорается) и дальше через наш диод для повышения напряжения генератора запитывается регулятор напряжения, который открывает свой внутренний транзистор на всю катушку, и ток начинает проходить через щетки, а так, как щетки установлены на якорь генератора, то обмотка ротора соответственно тоже находиться под напряжением. И для того, чтобы генератор заработал его просто надо начать крутить по средствам двигателя.

Как видно из этой схемы лампочка потухнет в виду того, что с обоих сторон на нее придет одинаково положительное напряжение.

А вот диод для повышения напряжения генератора на себе посадит, какое то количество вольт (в зависимости от того, какой диод вы выберите), а регулятор соответственно это напряжение и недополучит.

А это значит, что тот самый внутренний транзистор регулятора напряжения будет открыт немного больше (т.е. именно на те вольты, которые мы не дадали регулятору напряжения).

Это похоже на обман регулятора напряжения, бортовая сеть получает необходимое напряжение 14,4 вольт, а регулятор думает, что оно меньше в бортовой сети и поэтому добавляет его. Ну в общих чертах, как повысить напряжение на генераторе авто с помощью диода думаю разобрались.

На рисунке видно, куда и как диод необходимо мудрить. Какую композицию сделаете вы зависит только от вас, хотите внутри генератора хотите снаружи.

В качестве рекомендации могу посоветовать размещать диод снаружи и не закрывать его ни чем, так будет лучше охлаждаться (греется он сильно).

Да и самое главное на рисунке обозначено место разрыва, на самом деле не обязательно резать, там стоит клемма ее надо просто достать и сделать еще одну (в общем по месту разберетесь) потом всунуть диод между клеммами.

Советую так же посмотреть интересную статью «Как работает электронный регулятор напряжения автомобиля» , из которой вы для себя узнаете много чего интересного о регуляторе напряжения генератора автомобиля, а в статье «Как самому проверить работу генератора на автомобиле» прочитаете о том, как правильно проверить генератор не снимая его с автомобиля.

На этом все, тему о том, как повысить напряжение на генераторе авто считаю рассмотренной.

C уважением автор блога: Doctor Shmi

Поломки контролирующего реле

Если в ходе проверки выяснилось, что нагрузка на бортовую сеть нормальная, а сам генератор полностью исправен, то следует обратить пристальное внимание на реле генератора ваз 2114. Выход из строя этого прибора очень часто приводит к проблемам с сетевым напряжением и отсутствием зарядки на АКБ. Для того, чтобы проверить работоспособность реле (которое, кстати, находится на задней части генератора и окрашено в черный цвет) понадобится мультиметр.

Сама проверка выполняется следующим образом:

1. Поставить тестер в режим вольтметра.
2. Измерить напряжение на выходах аккумулятора при неработающем моторе — оно должно оказаться в интервале между 12,5 и 13 вольтами.
3. Запустить двигатель и повторно измерить напряжение на батарее — теперь оно должно оказаться в районе 14 вольт, а иногда — даже чуть больше.
4. Включить потребители (например, дальний свет) и третий раз замерить вольтаж на АКБ. Теперь он должен оказаться на менее 13,2 В, а в идеале — около 13,9 В.

Также, можно проверить работоспособность и на снятом реле.

Делается это так:

• минус реле соединяем с минусом аккумулятора;
• выходы Б и В реле соединяем с плюсом аккумулятора;
• к щеткам, установленным в блоке реле, подсоединяем при помощи проводков 3 Ваттную лампочку. Если при этом она загорится — значит реле исправно.

Если в ходе проверки выяснилось, что реле неисправно, то следует его заменить.

Выполняется вся процедура следующим образом:

1. Отсоединить клеммы от аккумулятора.
2. Отвернуть ключом на 10 клеммы и убрать идущие к генератору плюсовые провода.
3. Сдернуть «фишку» с тонким проводом.
4. Снять заднюю крышку генератора, отогнув 3 зажима.
5. Выкрутить 2 винта, удерживающих реле.
6. Выдернуть штекер из реле и демонтировать его.
7. Установить новое реле в таком же порядке, но в обратной последовательности.

Такой вариант снятия реле наиболее удобен, хотя в некоторых случаях его можно демонтировать и вместе с генератором. Как будет удобнее провести эту процедуру в каждой конкретной ситуации — решает сам водитель.

КАК СНИМАЮТ ГЕНЕРАТОР С МАШИНЫ

Его устанавливают в специальный кронштейн на блоке цилиндров, там же имеется планка для натяжения ремня генератора. Находят генератор в передней части моторного отсека с правой стороны по ходу движения автомобиля. Для снятия необходимо приготовить следующие инструменты:

1. Гаечный ключ на «10»;
2. Такой же ключ на «13»
3. Ключ рожковый 17х19;
4. Головка на «15»
5. Монтировка.

Статья в тему: Какие лучше тормозные диски поставить на ВАЗ 2110?

Снимаем и не трогаем защиту двигателя

Снятие производится несколькими способами, где требуется снимать защиту двигателя. Они хорошо описаны в разных источниках. Давайте попробуем снять его, не снимая защиты. Порядок действий будет таков:

1. Первым делом необходимо отсоединить клеммы с аккумулятора;
2. Ослабляют натяжение ремня, снимают сначала ремень, а затем и весь механизм натяжения;
3. Отсоединяют провода от аккумулятора, они закрыты резиновым чехлом, и разъём подачи напряжения на обмотку возбуждения;
4. Генератор на кронштейне установлен на длинном болту с гайкой. Достать его не очень удобно, поэтому головкой на «15» отвинчивают два болта крепления кронштейна к блоку. Их находят сзади генератора, один болт длинный, а другой короче. Теперь генератор можно повернуть по часовой стрелке и появится возможность для снятия оси его крепления к кронштейну;
5. Отворачивают ключом на «19» гайку и снимают её вместе с дистанционной втулкой;

Небольшим пробойником или чем-то аналогичным выбивают ось из кронштейна. Генератор вынимают вверх. Теперь с ним можно проводить ремонт генератора или обслуживание.

Почему генератор на ВАЗ-2114 не даёт зарядку и нужного напряжения: основные причины

Рано или поздно, генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу неприятностей и проблем. Просто, в один прекрасный момент автомобиль может не завестись, поскольку этот узел должным образом не зарядил аккумуляторную батарею. В этой статье, рассказывается о том, как найти и устранить неисправность в виде неполной зарядки генератора.

Устройство генератора

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 установлен генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Вот так выглядит перегрузка генератора

Этот эффект зачастую вызывается подключение дополнительных световых и других приборов с высокой потребностью энергии. При этом заводской генератор не справляется со своей задачей и начинает терять эффективность, а в конечном итоге может выйти из строя.

Несоответствие аккумулятора и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования, многие автолюбители делают непоправимую ошибку и устанавливают на своего «железного коня» АКБ большей мощности, при этом, не увеличивая мощности генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку АКБ, впоследствии чего падает производительность первого.

Поиск неисправностей

Чтобы найти неисправность придётся покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и выучить некоторые конструктивные особенности автоэлектрики. Рассмотрим, какие же причины могут служить плохой зарядки и на что стоит обратить особое внимание:

• Слабые контактные соединения.
• Обрывы в части обмотки.
• Короткое замыкание на роторе.
• Поломки в части механики.
• Замыкание статора.

Что делать, если нет нужного напряжения (методы решения на ВАЗ-2114)

В основном методы решения задачи банальны – замена генератора. Но, в связи с высокой стоимостью детали, большинство автомобилистов стараются отремонтировать узел. Итак, рассмотрим, возможные варианты решения проблемы не полной зарядки или отсутствия зарядки со стороны генератора.

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядом

Если ослабли контакты – это может быть связано с загрязненностью или коррозией. Для устранения проблем необходимо прочистить их при помощи острого предмета или специального раствора. Для смазки и защиты наружных контактов подойдет медная паста . Внутреннее контактные соединение, защитить достаточно сложно, поэтому они просто очищаются, и устанавливаются на посадочное место.

Обрывы в части обмотки

Замер на обнаружение проблем с обмоткой

Обрывы в обмотке обычно лечатся заменой обмотки. Как показывает практика, перематывать этот узел не рентабельно, поэтому автомобилисты ищут альтернативу, которой становится поддержанная деталь.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось на роторе лечиться заменой неисправной детали, но все-же большинство автомобилистов сходится к тому, что генератор придется заменить.

Поломки в части механики

Деформация вала генератора — одна из механических поломок

Поломка механической части обычно не лечится, и повреждённая деталь заменяется на новую. Это считается самым оптимальным вариантом решения вопроса. В плане цены может показаться дороговато, но дешевле, чем менять генератор в сборе.

Замыкание статора

Диагностические операции на работоспособность ротора

Замыкание статора, также лечиться заменой детали или установкой на автомобиль, нового генератора. Это нужно для того, чтобы не повторился эффект, и не пришлось статор менять повторно. При выборе новой запчасти рекомендуем ознакомиться с материалом: «трудности подбора генератора на ВАЗ-2114«.

Проблема с зарядкой ВАЗ-2114

11 августа 2013, 22:51 #1
напряжение10-11 вольт. лампа зарядки горит то ярко то неочень. в чём причина кто знает

11 августа 2013, 23:00 #2

bibigon2114, 11 августа 2013, 22:51, #1

Первым делом проверь натяжения ремня, могут щётки износится или залечь, а так же регулятор напряжения, диодный мост.Сам если не разбираешся, то лучше к электрику.

11 августа 2013, 23:05 #3

Зарядку проверяют очень проста. Берёшь вольтметр или тестер( ставиш его на постоянку вольтаж) и подключаеш его к акб. должно показать 12вольт. заводиш движок, напруга вырастает до 13,5-14,5 вольт. ели напруга вообще ни как не выросла, а наоборот падает, то: 1) неисправен диодный мост генератора 2) не исправно реле зарядки 3) неисправна обмотка генератора 4) обрыв или плохой контакт проводов от генератора , довольно часто они окисляются, особенно минус

11 августа 2013, 23:32 #4 1

ремень поменял.завтра измеряю напр.сниму гену.отвезу электроникам прозвонят.а дальше видно будет. спасибо

11 августа 2013, 23:34 #5

bibigon2114, 11 августа 2013, 23:32, #4

Когда причину устраниш, отпишись,для других опыт будет полезен.

17 октября 2013, 21:16 #6

Всем привет,помогите кто нибудь, у меня ваз 2114 2006 год, вчера запустил двиготель и у меня загорелся чек,когда добавляю обороты,стрелка тахометра стоит наместе а остальные все падают,зарядка показывает 18.2 вольт,а обычно былы14.2,твигатель плохо стал развивать обороты. а когда стоит на холостых все в норме,единственное заряд показывает 16.6

Свердловская обл. г. Каменск-У

Daewoo Matiz 0,8 Mx

20 октября 2013, 09:53 #7

denisxudiakowyandexru, 17 октября 2013, 21:16, #6

Похоже неисправна «таблетка» на генераторе, надо поменять, а потом только заводить двигатель, пока не кончил электронику!

УЛЬЯНОВСКАЯ ОБЛАСТЬ С ТАТ. САЙ

Datsun On-DoЛада 2114

2 февраля 2014, 19:19 #8 1

Всем привет. На ваз 2114 идет недозаряд аккумулятора. Без потребителей показывает 13.6 в. включаешь потребители и напряжение падает до 12.7в, перегазовка ничего не дает. менял «таблетку» результат нулевой. поставил другой генератор и все точно также. Лампочка заряда не горит или горит в пол накала даже при не заведенном двигателе. Вот такая проблема у меня уже слета. грешил на аккумулятор, купил новый МУТЛУ, история такая же. Может кто сталкивался?

2 февраля 2014, 20:02 #9

значит никто с таким не сталкивался? да?

Коми АССР Ухтакарса

УАЗ Патриот КлассикЛада Гранта норма 106 коней

2 февраля 2014, 20:26 #10

RAMUS, 2 февраля 2014, 20:02, #9

такая же хрень-только ничего не делал.грешил на акум поменял и то же самое.мне ктото сказал что так и должно быть

Лада Веста МТЗ-1221

2 февраля 2014, 20:31 #11

генератор ремонтировать не пробовали??

Коми АССР Ухтакарса

2 февраля 2014, 20:35 #12

Flying, 2 февраля 2014, 20:31, #11

2 февраля 2014, 20:50 #13

генератор ставил новый, старый генератор прозвонили электрики сказали все в норме.

новый на 80А а старый бош на 90А

Daewoo Matiz 0,8 Mx

3 февраля 2014, 06:42 #14

Сталкивался! Был импотный аккумулятор на напряжение 12,9 Вольта, есть такие (у него максимальное напряжение при заряде 13,6 Вольт, при окончании заряда шёл перезаряд и кипел, также кончил выпрямительный мост на генераторе). Попробуй поставить чей-нибудь Российский аккумулятор на время и посмотреть напряжение на генераторе. При нормальном же (14,2 В) аккумуляторе такое бывает при выходе из строя одного из диодов выпрямителя в генераторе.

3 февраля 2014, 15:09 #15

Avtoshnik, 3 февраля 2014, 06:42, #14

Юрий менял и аккумулятор и генератор, (родной генератор стоял бош на 90А) купил новый генератор наш отечественный так называемый «десятый» на 80А и результата нет. Аккумулятор и саратовский с новой машины ПЯТЕРКИ, и результат ноль. Электрики прозванивали диодный мост — все в норме. При движении это случилось, компьютер запиликал и написал мало напряжения 11.

4 вольта, потом зарядка появилась но уже не 14.2 (как было постоянно) а уже 13.6В. Так проездил с весны, и зимой этот недозаряд дал о себе знать — утром не могу заводить машину (хотя езжу по трассе 300 км в день) Вчера весь вечер сидел в инете и смотрел такие же проблемы, таких же симптомов хватает.

но внятонго решения проблемы так и не нашел. Предлагают поставить интеграл регулируемый выносной, да это наверное решение проблемы, но не «лечение» проблемы. обрашялся к автоэлектрикам они только руками машут, говорят ездий не включая потребителей тока. И никто не взялся датошно изучить проблему, хотя бы ради спортивного интереса.

Да, согласен с Вами на счет диода в подкове.

3 февраля 2014, 15:14 #16

Может кто поможет найти схему зарядки, я уже устал честно говоря, Там ток возбуждения идет через лампочку заряда (7В) говорят есть там какой-то диод и резистор, где они, как подключаются понятия не имею. Может у кого есть такая схема отдельная машина ваз 2114

Почему генератор на ВАЗ-2114 не даёт зарядку и нужного напряжения: основные причины

Тут наглядно показана работа трехуровневого реле-регулятора после подмены заместо промышленного (неисправно.

ЗАРАБОТОК В Вебе В CASHBERY Приглашаю на твич .

1. В данном видео, Наиль Порошин еще раз показывает и рассказывает, как именно устанавливать зажигание на дороге, на примере АВТО ВАЗ 2109 Куда. Монтажный блок реле и предохранителей ВАЗ 2109, 2108, 21099. Расшифровка реле и предохранителей. Где находится монтажный блок реле и предохранителей. Где находится предохранитель.

Бампер на ВАЗ 2109 Если вы пристально прочтёте выше изложенный текст, то уже сходу догадаетесь как это реле снять но всё же проинструктируем, найдите это реле у себя в автомобиля (Местопребывание показано на фото выше), видите к нему подсоединена колодка проводов вот её то не отсоедините, а когда как нефть будет убрана не отведена в сторонку, берите в руки ключ гаечный не выкручивайте им гайку крепления реле не дальше снимайте его, когда если работа выполняться в дождик как еще его именуют в очень мокроватую погоду по другому говоря если вы просто боитесь недлинного замыкания проводки (Тогда и проводка вся обгорит не по просит подмены), то обезопасьте себя отсоединив для этой цели провод с клеммы минус на АКБ, если для вас не известен как это сделать то изучите «эту статью», там в первом пт всё сказано.

Примечание!Чтобы проверить работает реле или нет (Даром новое реле брать не рекомендуем, всегда всё инспектируйте), пользуйтесь 2-мя различными методами, 1-ый заключается о том что для вас придётся снять крышку с монтажного блока не вынуть от туда реле точно с таковой же маркировкой по виду вас реле на включение стартера идёт, после вытаскивания эти два реле поменяйте не попытайтесь завести автомобиля, если не заведётся то означает дело не в реле не находить делему нужно или в самом стартере или в замке зажигания, 2-ой же метод предполагает что вы найдёте провод перемычку (Указан голубой стрелкой, проволоку естественно так же употребляться) не его выводы поднесёте к колодки проводов а непосредственно к её контактом «30» не «87» (Это нижний не верхний контакт колодки, приглядитесь к реле здесь обозначены они по другому для наглядности посмотрите на фото они указаны красноватой стрелкой, правда там колодка совершенно от другого автомобиля но как нефть фактически такая же на ней можно осознать где находятся эти два контакта), если машина сразу заведётся (Не следует забывать перемычку когда заводиться начнёт сходу убрать) то дело всё в реле, если нет то отыскиваете далее (Когда будете делать 2-ой метод, ключ в зажигании не забудьте повернуть до такового состояния, когда что остается сделать нашему клиенту приборы загораются)!

Похожие новости

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2020. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Причины

Давая напряжение, генератор вырабатывает свой ресурс. Отдельные его элементы со временем изнашиваются, и появляются в результате следующие неисправности:

• истирание щеток;
• пробой обмоток как статора, так и ротора;
• ослабление или разрыв приводного ремня;
• перегорание диодного мостика.

Причина того, что генератор плохо заряжает АКБ, также нередко кроется в банальном обрыве проводки или плохом контакте в местах соединения.

Если машина уже долгое время эксплуатируется, то в первую очередь следует осмотреть именно графитовые щетки. Они всегда первыми выходят из строя. По мере истирания теряется контакт с кольцами ротора и генератор перестает выполнять свои функции. В данном случае требуется заменить пришедший в негодность элемент на новый. Цена щеток невысока, а продаются они фактически в любом профильном торговом заведении.

Плохой работе генератора способствует также, обрыв или чрезмерное растяжение ремня приводного. Он со временем утрачивает упругость и провисает. Взамен испорченного устанавливают новый. Проверить степень натяжения нетрудно – достаточно надавить на него рукой в центральной части.

Конструкция генератора позволяет при необходимости заменить любой из его основных элементов. Потому при обрыве в обмотках ротора или же статора их заменяют на новые.

Убедившись, что напряжение в сети при запущенном моторе составляет от 13,5 до 14 вольт, выжимают газ. При этом рост показателя не может быть выше 0,5 вольт. Преодоление этого порога свидетельствует о наличии неисправности. Вероятнее всего виной тому реле напряжения.

Чтобы протестировать обмотки поступают так:

• заводят мотор и оставляют работать его на холостом ходу;
• нажимая педаль газа увеличивают обороты до 3000;
• включают дальний свет, вентилятор отопителя и обогрев стекла в багажной двери.

В норме напряжение незначительно падает – до 13,2 вольт.
