Форсунки омывателя лобового стекла: типы, выбор и замена

Удобство вождения зависит от множества факторов, один из которых хороший обзор дорожной ситуации. Для выполнения таких задач используют форсунки омывателя лобового стекла, которые есть в каждом автомобиле. Выпадение осадков, запылённость дороги или внешние факторы снижают видимость и могут стать причиной аварии. В таком случае следует немедленно избавиться от загрязнения, и подача моющего вещества на стекло обеспечит удаление грязи и хороший обзор. Такая технология находится в постоянном развитии, и веерные форсунки омывателя наиболее удобны для автомобиля.

Назначение и основные функции форсунок

Омыватель, работая вместе с дворниками, поддерживает чистоту лобового стекла. Достаточно часто можно встретить омыватель заднего стекла, его назначение аналогично, и он обеспечивает обзор через зеркало заднего вида. В такой системе используются форсунки, обеспечивающие разбрызгивание жидкости из бачка омывателя стекол. Движение без возможности хорошего обзора будет опасным и малейшее загрязнение способно вызвать аварийную ситуацию.

Вся система очистки состоит из омывателей стекол, механических дворников и бачка. Простота такого решения не вызывает вопросов в обслуживании, и самым сложным устройством в этом наборе будет форсунка. Вода через неё подаётся на стёкла, и требуется всего лишь смахнуть загрязнение дворниками. Механическая очистка без моющих средств не результативна и приведёт только к порче стекла, поэтому стоит следить за наличием жидкости в бачке и исправностью дворников и форсунок. Старые омыватели стекол можно быстро очистить от грязи или заменить на более функциональные модели.

https://youtube.com/watch?v=YRi1ddybXuk

Виды форсунок

Возможности омывателя стёкол зависят от марки машины и её года выпуска. Такое устройство легко заменить на штатную или более универсальную модель. В этом случае будет необходима регулировка форсунок омывателя, которая позволит задать нужное направление подачи жидкости. Их использование такое же простое, как и установка. Форсунки бывают всего двух видов и отличаются по функциональности.

• Струйные – имеют форму цилиндра, в нижнем крае которого установлен штуцер. При подключении к шлангу поступающая вода рассеивается через распылитель, находящийся сверху. Процесс настойки выполняется с помощью регулировочного винта;
• Веерные – позволяют охватить большую площадь благодаря нескольким отверстиям для распыления. Обычно в таком устройстве установлено не менее 3 форсунок, а их каналы имеют меньший диаметр чем струйные модели.

Стоит отметить, что омыватель заднего стекла также может иметь разную конфигурацию и мало отличается от устройства, расположенного спереди. Наибольшей популярностью пользуются веерные форсунки, применение которых стало нормой в новых моделях автомобильной техники. Их можно установить на любую машину благодаря универсальности и простоте монтажа.

Замена штатных форсунок омывателя

Для того чтобы провести замену:

1. Необходимо открыть капот, снять обшивку с его внутренней стороны. Обшивка держится на клипсах, сложности со снятием не возникает.
2. Находим резиновые магистрали на нижней части крышки (если капот открыт), которые ведут к стеклоомывателю.
3. Отсоединяем шланг от омывателя.
4. Видим два торчащих усика, сдавливаем их друг к другу и выталкиваем её наружу. Возможно у вас форсунки на резьбе, просто открутите.
5. Вставляем новые жиклеры так же надавливанием подсоединяем трубки и зашиваем внешнюю часть капота обшивкой, как это было изначально.

Готово, замена произведена.

https://youtube.com/watch?v=uaZVwJpBGzQ

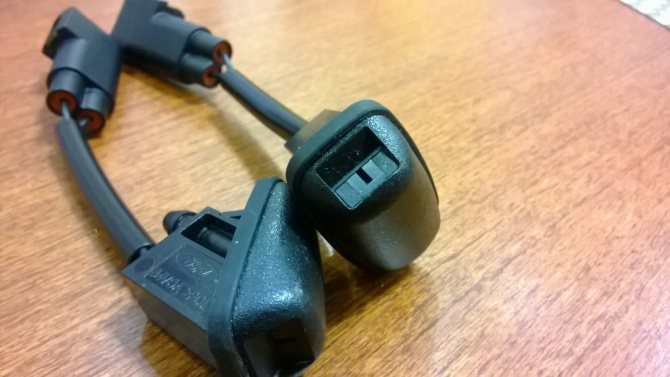

Веерные форсунки

Для выполнения очистки важно чтобы дворники не растягивали пыль по сухому стеклу. Веерные форсунки представляют более удобное решение в распылении жидкости. В такой системе омыватель стёкол разбрызгивается по принципу дождя по всей рабочей поверхности. К преимуществам этого способа можно отнести такие параметры:

• Равномерное покрытие моющим раствором всей площади стекла;
• Дворники начинают движение по уже смоченной поверхности;
• Экономный расход омывателя стёкол благодаря рассеиванию;
• Уменьшение микроцарапин вследствие отсутствия сухого трения.

У такой технологии есть и слабые стороны. Конструкция веерных форсунок более восприимчива к низким температурам, и для предотвращения замерзания устанавливается дополнительная система подогрева.

Выбор форсунок подходящей модели

Все веерные форсунки омывателя лобового стекла имеют минимальный комплект необходимый для установки. Оптимальным решением будет выбор устройства, предназначенного для выбранной марки автомобиля. Если такой омыватель ветрового стекла найти не удастся, можно приобрести универсальную модель. В некоторых случаях такой комплект необходимо доработать, но небольших усилий будет достаточно для их полноценной установки и эффективной работы.

Среди производителей данной продукции можно отметить Volvo, Sang Yong и Toyota. Быстрота срабатывания омывателя лобового стекла зависит от наличия обратного клапана. Производитель не всегда предусматривает в базовой комплектации форсунок такой запорный механизм. Хотя обратный клапан не является обязательным элементом, его наличие позволяет жидкости без промедления разбрызгиваться на стекло. Можно обойтись и без таких инноваций, но тогда потребуется установить электронную схему задержки дворников для предварительного распыления жидкости.

Замена веерных форсунок

Понять, как снять форсунки омывателя, достаточно просто. Их фиксация происходит с помощью резьбового соединения, которое легко раскручивается. Процесс установки форсунки омывателя лобового стекла не представляет сложностей даже для начинающего автолюбителя. Независимо от марки автомобиля придется провести настройку распылителя. Заменить омыватель заднего стекла можно по той же схеме, что и основной. Такие операции состоят из нескольких этапов.

• Необходимо снять часть обивки на капоте и вытянуть пластиковые пистоны, поддевая их отвертками или специальным инструментом;
• Отсоединить от жиклёров шланги подачи воды и снять прокладки и пластиковые элементы деталей;
• Демонтировать старые форсунки, убрав предохранительный крепёж, выполняющий роль фиксатора;
• Установить новый комплект и подключить его к насосу омывателя и другим узлам для подачи жидкости.

По окончании монтажа следует проверить систему, если не работает омыватель, потребуется провести настройку форсунок. Необходимо, чтобы распыление воды покрывало всё стекло, но не брызгало мимо машины. Любой омыватель заднего стекла менее требователен к точности ,и его настроить намного легче.

Демонтаж форсунки

Для того, чтобы произвести качественное обслуживание, восстановление работоспособности форсунки или её замену, прежде всего, необходимо отсоединить ветровую накладку или, как её называют в простонародье – «жабо». Вернее сказать – её верхнюю часть. Для этого понадобиться головка на 10, плоская и крестообразная отвёртки.

Будет полезно: Как почистить дроссельную заслонку на лада приора своими руками: инструкция

Порядок отсоединения верхней части ветровой накладки

• С помощью головки на 10, отворачиваем две гайки, расположенные по краям облицовки.
• Далее отворачиваем четыре самореза, с помощью которых крепиться облицовка. Саморезы находятся под заглушками.
• Затем необходимо отсоединить шумоизоляцию, которая шестью саморезами крепиться к накладке ветрового окна.
• Аккуратно снимаем верхнюю часть ветровой накладки.

Получив, таким образом, доступ к форсункам омывателя, приступаем непосредственно к их демонтажу.

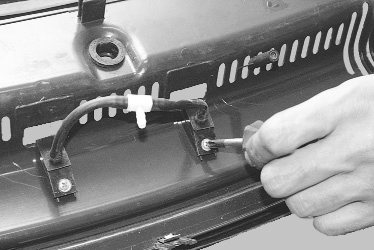

Крепление форсунок омывателя

Для демонтажа форсунок необходимо:

• Отсоединить от тройника трубку омывателя.
• Отвернуть саморезы крепления форсунок, как показано на фото выше.

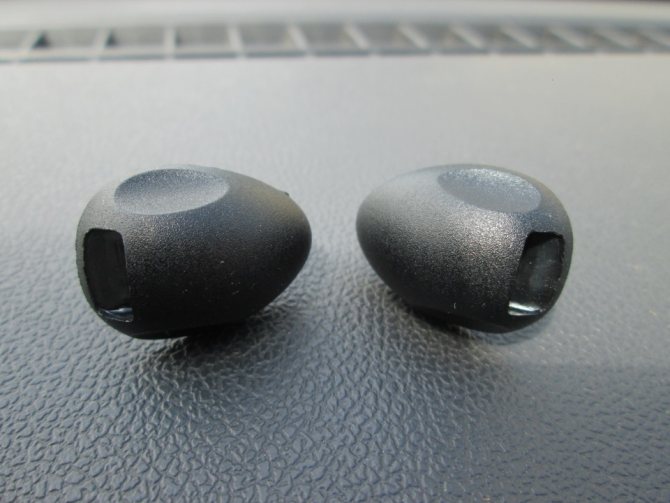

• Снять форсунки.

Теперь с форсунками можно выполнять все дальнейшие операции. Сборка проводится в обратном порядке.

Обслуживание форсунок

Поломка подачи воды может произойти по разным причинам, и следует проверить любые возможности. Небольшой бачок омывателя лобового стекла должен быть заполнен, а все трубки подсоединены. Электрическая схема должна запускать моторчик омывателя, который создаёт нагнетающее давление. Если эти условия соблюдены, то проблема заключается в засорении распылителя.

Когда не работает омыватель, в большинстве случаев требуется очистка форсунок, которую можно выполнить с помощью баллончика со сжатым воздухом или удалить засор иглой. После таких процедур будет нелишним промыть систему. При более серьёзных механических поломках выполняется замена форсунок омывателя лобового стекла, которая не займёт много времени Стоимость нового комплекта доступна, а установка выполняется по простой и понятной схеме.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как прочистить форсунки омывателя лобового стекла

В некоторых случаях форсунки достаточно всего лишь прочистить. Для этого процесса вам может потребоваться:

• булавка или аналогичный предмет;
• компрессор;
• большой шприц;
• мыло;
• вода.

Перед процессом очистки нужно удостовериться, что причина некорректной работы именно в форсунках. Лучше для полной уверенности посмотреть уровень воды в бочке. Если проблема не в этом, то надо снять шланги и включить систему. В случае если через шланги проходит сильный поток жидкости, то проблема точно кроется в загрязнении форсунок.

Перед снятием форсунок сначала нужно их отсоединить от шлангов, подающих жидкость. Затем немного надавить до их поднятия.

Сам процесс очистки можно осуществить следующими способами:

1. Сначала форсунку хорошенько промываем мыльной водой. Затем подключаем компрессор и включаем продув. Все загрязнения должны устраниться под сильным давлением воздуха.
2. Очистку также можно совершить при помощи шприца. Процесс менее эффективен, но и не требует специального оборудования. В шприц набираем воду, затем вставляем его в сопло и начинаем промывку. Такой способ тоже способен убрать грязь.
3. Очистить отверстие можно и при помощи иголки или булавки. По окончании можно, как и во втором способе подключить шприц с водой.

Когда ничего не помогло стоит попробовать оставить форсунки на ночь в мыльном растворе. А наутро снова попробовать один из методов. При дальнейшем отсутствии результата проще сменить деталь. Порой бывают разбираемые жиклеры. Промывка их проходит гораздо проще.

Так вы можете узнать из этого видео о том, как установить универсальные форсунки:

Замена форсунок омывателя лобового стекла веерными вместо штатных струйных жиклёров обеспечит более эффективную работу очистителя. В этом случае разбрызгивание жидкости будет осуществляться равномерно на большом участке и стеклоочистители быстрее устранят грязный налёт. Единственным недостатком веерных форсунок является то, что в момент разбрызгивания жидкости на большой площади, на мгновение ограничивается обзор. Однако такая ситуация может быть опасной только во время движения на большой скорости.

Для замены штатных жиклёров форсунками веерного типа необходимо купить:

• комплект форсунок;
• обратный клапан;
• новые шланги;
• тройник.

В качестве обратного клапана можно использовать обратный клапан ВАЗ-2108 (2109), топливный обратный клапан или аналогичные импортные устройства. Как вариант, можно установить обратный клапан, который используется в системах подачи воздуха для аквариума. Обычно он устанавливается на трубке, которая идёт от компрессора к рассеивающему фильтру.
