Ангельские глазки из жалюзей своими руками. Ангельские глазки своими руками: как сделать и не прогадать

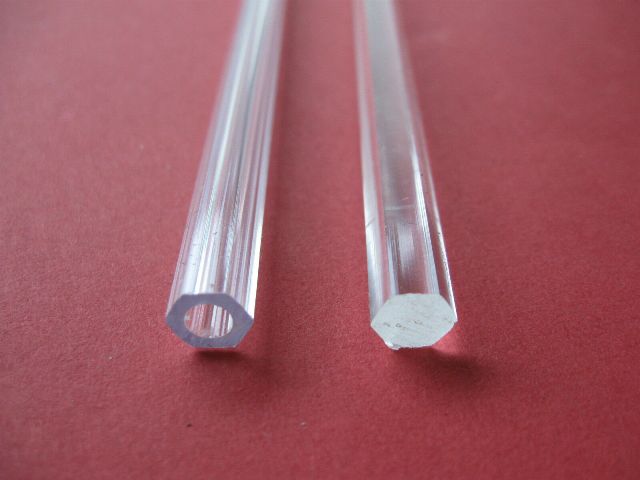

Для изготовления «ангельских глазок» можно использовать прозрачные пластиковые стержни. Они используются для жалюзи, чтобы открывать и закрывать их поворотами влево и вправо (поворотные стержни для горизонтальных жалюзи). Такие стержни бывают разные, из разных материалов. В этой статье будет описываться процесс изготовления “ангельских глазок” из не полого пластикового стержня шестигранной формы, диаметром 8 мм. Можно поискать такой стержень в интернет-магазинах, в том числе в международных (англ. название blind rod), либо придумать, что можно приспособить подобное в качестве материала для колец “ангельских глазок”. Стержень около 1 метра длиной и из него можно сделать 2–3 кольца, в зависимости от их размера.

Измерьте диаметр кожуха линзы, разделите на 2, чтобы получить радиус. Используя формулу длины окружности (C = 2πR, где π = 3,14), определите, какой длины стержень нужен для создания кольца. Отрежьте его на 5–6 см больше, и используйте дополнительные сантиметры в качестве ручек, за которые можно удерживать стержень в процессе формования.

Далее нагрейте его в духовке в течение примерно 5–7 минут при температуре 150 градусов. Можно удерживать два конца стержня с помощью пары плоскогубцев, обернуть его вокруг банки одним концом, пересекая другой конец. Гибкий стержень затвердеет в течение минуты, поэтому, возможно, придется повторить нагрев, если потребуется больше времени, чтобы сформировать идеальное кольцо. Если для нагрева используете фен, то не подносите его слишком близко, иначе образуются пузырьки на стержне, которые будут влиять на свечение. Альтернативным вариантом придания круглой формы является расположение стержня внутри круглой пластиковой банки нужного диаметра. После того, как кольцо сформовано, можно с помощью гравера или другого инструмента срезать лишнюю часть стержня. В итоге один конец будет находиться над другим. Чтобы это исправить, снова нагрейте кольцо.

В качестве источника света лучше использовать светодиоды. В отличие от ламп накаливания, светодиоды очень яркие, служат долго и производят очень мало тепла. Они ярко светят как в ночное, так и в дневное время.

Чтобы протестировать кольцо, можно поместить маленький светодиод между концами кольца. На этом этапе не будет эффекта свечения всего кольца. Для того, чтобы кольцо светилось как настоящие ангельские глазки, нужно преломить свет когда он идёт через него, сделав множественные надрезы вдоль кольца. Используйте для этого гравер. Можно также воспользоваться полотном ножовки по металлу или даже ножом, но это займёт больше времени. Каждый надрез позволяет свету выйти из стержня. Разрезы должны быть около 2–3 мм в ширину и 1 мм в глубину, на расстоянии примерно 1.5 мм. Чтобы разрезы выглядели ровными, можно сделать их заранее на ещё не согнутой трубке. Разрезы должны быть только вдоль 1 из 6 граней стержня.

Светодиоды не похожи на любые другие лампы, где вы можете просто подключить положительные и отрицательные провода к ним, чтобы они светились. Необходимо использовать резистор на положительном выводе. Назначение резистора заключается в ограничении (сопротивлении) тока, проходящего через светодиоды. Для свечения светодиода требуется лишь небольшое его количество.

Чтобы выбрать правильный резистор с правильным сопротивлением для ваших светодиодов, используйте эту изменённую версию закона ома: Сопротивление (Омы) = (V.bat – V.led)/Amp. Led, где V.bat = напряжение батареи, V.led = напряжение (вольтаж) светодиодов, Amp.led = сила тока светодиодов. К примеру, при 12V батареи и 3.6V c 20 mA (или 0.02A) светодиодах нужно использовать резистор 420 ом ((12V — 3.6V)/0.02A). Можно использовать резистор и с меньшим сопротивлением, к примеру 220 или 270 ом, что сделает светодиоды ярче.

Прикрепите резистор к плюсовой клемме светодиода, которая длиннее. Cначала следует прикрепить провод к светодиоду, а затем прикрепить резистор на конце провода на положительной клемме. Так резистор будет вне фары, и вы можете заменить его, если у вас возникнет необходимость.

Можно использовать 2 светодиода (3.6 V, 20 mA). Их нужно соединить последовательно. Это предполагает соединение плюсового конца одного светодиода с минусовым концом другого. Провода можно приклеить к обратной стороне кольца. После этого у вас получится отдельно плюсовая и минусовая клеммы с каждого конца кольца.

Читайте также:

Сколько масла заливать в привод реостатного контроллера

Для закрепления светодиодов в кольце, нужно просверлить отверстие в обоих его концах по размеру светодиодов (около 6 мм шириной и 5 мм глубиной). Чтобы пластик не плавился, нужно сверлить поэтапно, давая сверлу охладиться.

Можно в полость добавить немного лака (автомобильного или для ногтей). Это нужно для того, чтобы сделать полость более прозрачной, так как при сверлении пластик мутнеет. Лак заполнит все неровности от сверла и снова сделает его прозрачным. Другим вариантом, можно окунуть диод в лак перед его установкой в полость кольца.

Оберните изоленту вокруг ножек светодиодов, чтобы изолировать их друг от друга.

Нужно обернуть алюминиевую фольгу вокруг концов кольца со светодиодами, сверху обмотать изолентой или использовать термоусаживаемую трубку. Такая трубка сжимается при нагреве. Алюминиевая фольга будет отражать свет в кольцо, делая его ярче.

Теперь нужно покрыть обратную сторону алюминиевой фольгой, чтобы на лицевую часть выходило больше света. Используйте прозрачный скотч, чтобы приклеить её. Таким образом, «ангельские глазки» будет хорошо видно даже днём.

Для установки “ангельских глазок” требуется разобрать фары.

Установка ангельских глазок своими руками

После того как новые огни будут готовы, нужно временно демонтировать имеющиеся, чтобы соединить проводку. Теперь установите в корпус фары диоды так, чтобы их было практически незаметно.

Установка ангельских глазок в фару

Припаяйте новые контакты к старым, соедините их в одну «сеть» и подключите ее обратно, к основному питанию автомобиля.

Читайте также:

Неисправности системы впрыска топлива Ваз 2170 Приора

Установку лучше выполнять в ночное или вечернее время суток, чтобы в полной мере оценить освещение. Возможно, понадобятся более мощные светодиоды или хорошая полировка стекла фар.

Ангельские глазки из светодиодной ленты

Кольца с двумя светодиодами имеют существенные недостатки. Во-первых, они разомкнутые. Во-вторых, недостаточно яркие, чтобы использовать в качестве дневных ходовых огней. Ангельские глазки из светодиодной ленты лишены таких недостатков. Для их изготовления понадобятся:

лист оргстекла толщиной 5-7 мм;
полотно от ножовки по металлу;
приспособления для вырезания круглых отверстий большого диаметра (балеринка);
лента с большим количеством светодиодов на метр длины;
пленка рассеивающая;
прозрачный клей;
скотч термостойкий. Алюминиевый;
паяльник, припой;
провода с клеммами;
термоусадочная трубка.

Для начала размечают на листе оргстекла будущие кольца. Затем выпиливают их, сначала по внешнему диаметру. Выпиливать их следует только ручным лобзиком или балеринкой. Если использовать электролобзик, оргстекло будет плавиться в месте реза.

Полученный круг проверяют по месту на фаре, если необходимо, корректируют размер. После проверки можно выпиливать внутреннюю часть.

Для лучшего свечения снаружи кольца обклеивают специальной рассеивающей пленкой. Если ее нет, то можно сделать насечки ножовочным полотном или просто заматовать мелкой наждачной бумагой.

Теперь можно установить ленту. Прежде, чем приклеивать, нужно аккуратно прикрепить маленькие кубики — шести штук будет достаточно – из оргстекла между светодиодами таким образом, чтобы расстояние между диодами и поверхностью кольца получилось около двух мм. К готовому кольцу лента крепится путем приклеивания этих кубиков.

Перед тем, как закрепить ленту на кольцах, к ней нужно припаять провода и залить места пайки силиконовым герметиком.

Готовые кольца уже можно проверить, подключив их к источнику питания 12 вольт.

https://youtube.com/watch?v=46JuT3AugyQ

Читайте также:

Какое масло заливать на зиму в двигатель?

Как подключить биксеноновые линзы с ангельскими глазками?

Автолюбители прекрасно осознают все преимущества ксенонового света и знают, как он ведет себя при наличии линз. Биксенон линзы с ангельскими глазками смотрятся намного эффектнее и современнее. Они отлично монтируются под любые цоколи и лампы без необходимости распиливать отражатель. Все что необходимо – снять стекло, поместить внутрь линзу и закрыть его обратно.

Ангельские глазки с биксеноновыми фарами

Если у вас очень яркие светодиоды, линзы биксенонона предотвращают ослепление встречных автомобилей и нормализуют пучок света.

Что представляют собой ангельские глазки, их виды

Новое веяние в световом автотюнинге, называемое Ангельские глазки (Аngel eyes), представляет собой яркие светящиеся кольца по ободу фар головного освещения. Они создают иллюзию глаз транспортного средства, отчего и получили такое название. В зависимости от вида применяемых источников света, этот элемент дизайна экстерьера может использоваться в качестве габариток либо дневных ходовых огней.

Современные технологии позволили максимально развить способы светового тюнинга автомобилей
Сегодня можно встретить световые кольца на передних фарах нескольких видов.

По типу источников света они могут быть:

газоразрядные глазки по технологии CCFL, использующие газонаполненную стеклянную трубку с холодным диодом и блоки розжига (инверторы);
светодиодные обрамления фар на SMD элементах;
Аngel eyes на LED диодах типа COB, в состав которых входит много кристаллов, размещённых по кольцу под слоем люминофора, в результате чего они дают непрерывный свет, как и в лампах холодного свечения;
световые диодные устройства на трёхцветных RGB элементах, позволяющих с помощью контроллера добиться разнообразных цветов и оттенков, как у цветков пеларгонии.

По цвету ангельские глазки бывают:

одноцветные;
двуцветные;
разноцветные.

Световое оформление фар аngel eyes может иметь любую форму, но чаще всего к такому тюнингу прибегают владельцы автомобилей с круглыми фарами, лучше всего подходящими под определение «глазки». Это, например, машины отечественного производства ВАЗ 2106, «Приора», «Калина», «Мазда 3» или старые модели BMW.
Практически на любом авто смотрится хорошо, и можно использовать в виде габаритных огней

Тюнинг головной светооптики автомобиля может быть выполнен для следующих фар:

ближнего и дальнего света (особенно красиво ангельские глазки смотрятся на фарах с биксеноновыми линзами);
габаритных огней;
противотуманок.

Важно! Использовать ангельские глазки лучше всего в качестве габаритных огней, при соблюдении требований ПДД по их цвету. Для ДХО подходят только светодиодные обрамления фар, имеющие яркое свечение, но лишь при соблюдении условий, что будет обеспечен световой поток 600 люмен и угол распространения света в 30о.

Какие ангельские глазки лучше?

Вопрос неоднозначен, и ответить на него сложно. Если не учитывать собственноручную сборку, тогда лучше довериться профессионалам, которые уже собирали подобные фары не один раз. Найти человека, который сможет на заказ сделать ангельские глаза очень качественно и быстро, можно на любом автомобильном форуме или в группах соцсетей, посвященных данной теме.

Рекомендуется обращаться к людям, которые сами ставили себе такие огни. Они умеют правильно подбирать трубки, светодиоды и учитывают прочие нюансы, чтобы достичь максимального эффекта свечения при минимальных затратах. Помимо этого, они могут на собственном примере показать, как будут выглядеть купленные ангельские глазки.

Предпочитаете делать фары самостоятельно? Убедитесь, что подобрали термостойкую трубку и светодиоды с подходящей мощностью света. Ангельские глаза со слабым световым потоком практически не будут видны на фоне основных фар. Очень яркие светодиоды, наоборот, будут только слепить встречные транспортные средства и затруднять их движение на дороге.

Читайте также:

В какую сторону откручивать шкив генератора

«Ангельские глазки» и их цвет

Расцветки «ангельских глазок», и в каких случаях их можно устанавливать на автомобиль:

желтый, красный, зеленый, оранжевый, фиолетовый — разрешено использовать, как тюнинг на шоу-карах;
белый, синий — могут использоваться в процессе повседневной эксплуатации, в качестве подсветки и габаритов.

Иными словами, эксплуатация «ангельских глазок», кроме белых, не соответствует правилам, регламентирующим использование осветительных приборов. Их присутствие даёт право работниками ГИБДД выписать денежный штраф, предупредить водителя в официальном порядке и обязательно изъять нестандартное осветительное оборудование. Данный запрет распространяется и на разноцветные «ангельские глазки», то есть на те, цвет которых может меняться.

Авто самоделки

Решил сделать дневные ходовые огни по типу «Ангельские глазки» на свой автомобиль ВАЗ «Калина».

Далее на фото показан подробный процесс изготовления «Ангельских глазок» своими руками.

Первым делом приобрёл фольгированный двухсторонний текстолит, для изготовления буду использовать метод ЛУТ (лазерно утюжная технология).

Распечатал заготовки плат на фотобумаге.

Слои совмещаю на просвет под лампой, после совмещения скрепляю степлером, чтобы ничего не сместилось. Затем в конверт кладу текстолит.

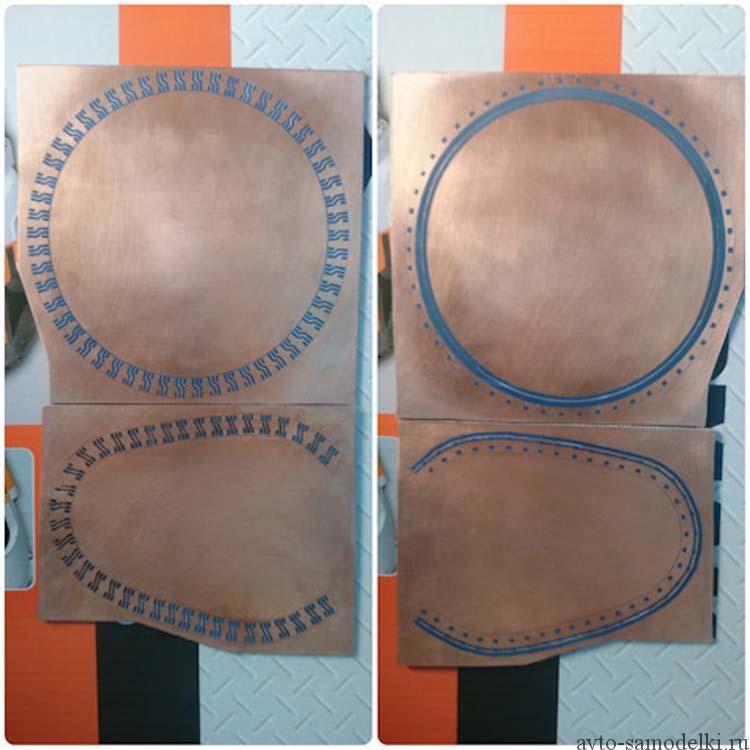

Грею утюгом по бумаге, чтобы рисунок с бумаги перешел на текстолит.

Выпиливаю заготовки электролобзиком.

Вытравляю платы в персульфате аммония.

После травления достаём платы из раствора и счищаем тонер растворителем. Под тонером остаётся медь.

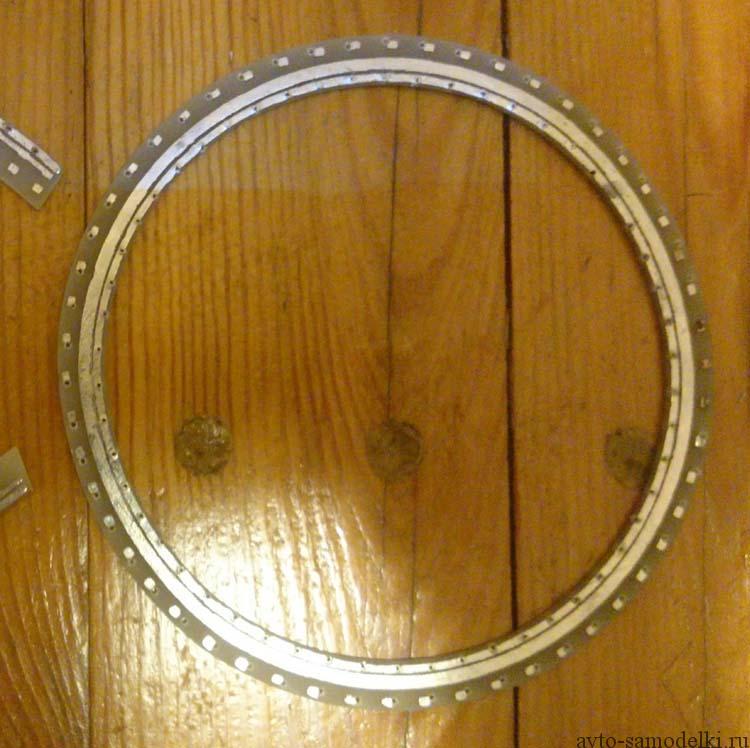

Лудим платы, для этого использовал сплав Розе. Отверстия в платах, для соединения дорожек двух сторон, сверлил шуруповертом, сверло на 0,5 мм ломалось, пришлось сверлить отверстия сверлом 1 мм, но уже рядом с дорожками, потому что, диаметр сверла слишком большой и можно сорвать дорожку, в минусовую дорожку все равно пришлось попадать сверлом.

Паяю светодиоды и резисторы, напряжение будет понижено стабилизатором до 9 вольт, поэтому резисторы подойдут всего на 20 Ом. Всего, на обе фары, понадобится 186 светодиодов и 186 резисторов.

Припаиваю светодиод, соединяю проволокой, через просверленные отверстия, обе стороны платы и припаиваю резистор, и так 186 раз.

Если всё так оставить, то будут видны точки свечения светодиодов, поэтому нужно установить светорассеиватель. Использовал микропризму. Купил в магазине, в упаковке 2 шт. размером 595 х 180 мм, чего вполне хватило на две фары.

Разметил, выпилил электролобзиком.

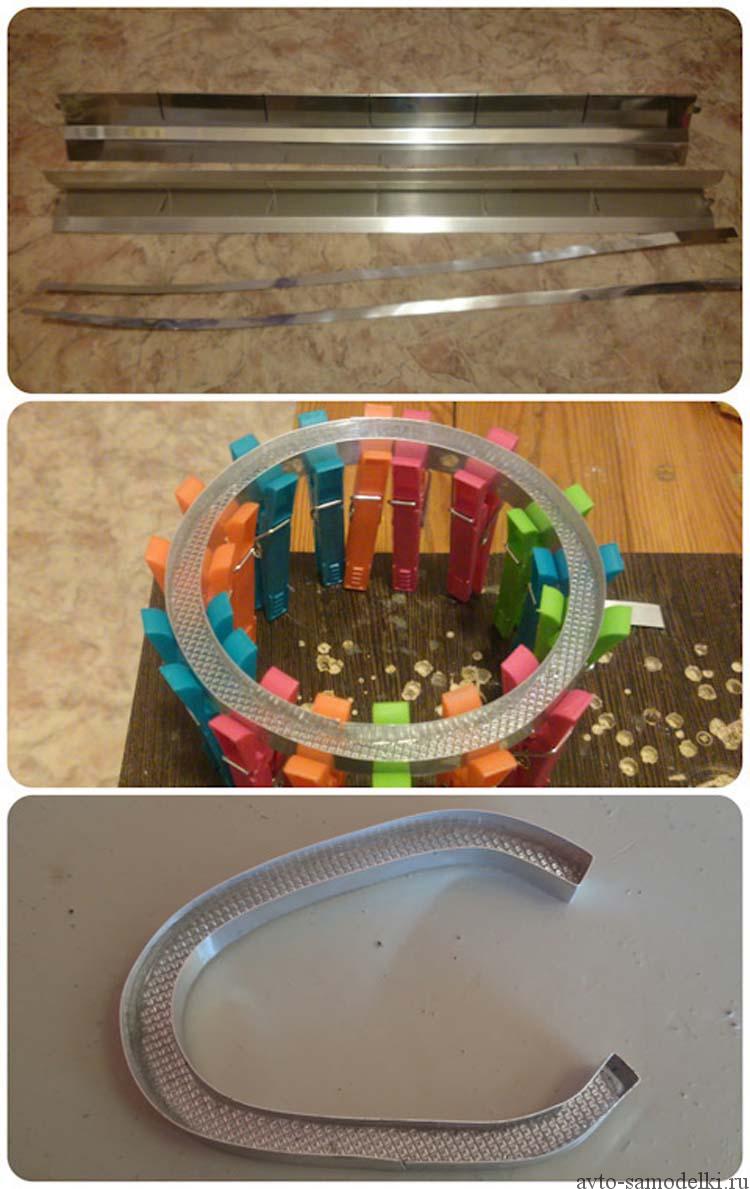

Приклеиваю корпус на светорассеиватель. Корпус использовал из полосок, вырезанных из светильника для навесных потолков.
