Как определить сгоревший предохранитель в машине

Электрический плавкий предохранитель

— это радиокомпонент, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока.

Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.

Как проверить предохранитель мультиметром

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

Для точного определения работоспособности предохранителя, мы будем использовать мультиметр. Ставим его крутилку на значок прозвонки

и прикладываем щупы к предохранителю

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал “пиииииииип”. Это означает, что предохранитель целый.

Сгоревший предохранитель покажет нам на мультиметре единичку

Сопротивление бесконечно большое, никакого звукового сигнала типа “пиииииииииииииип” мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Ремонт трубчатого предохранителя, выбор диаметра проволоки

Для того, чтобы правильно обеспечить надежную защиту необходимо заранее делать расчет плавких предохранителей. Данные элементы рассчитаны на эксплуатацию в самых различных условиях, поэтому требуется их индивидуальный подбор для каждого конкретного случая. Одним из средств защиты бытовой техники и оборудования, а также кабелей и проводов служат плавкие вставки или предохранители. Они обеспечивают надежную защиту от скачков напряжения в сети и коротких замыканий. Существуют различные конструкции и типы этих устройств, рассчитанные на любые токи. До недавнего времени плавкие предохранители вставлялись в пробки и являлись единственной защитой квартиры или частного дома.

Как проверить предохранитель с помощью батарейки и лампочки

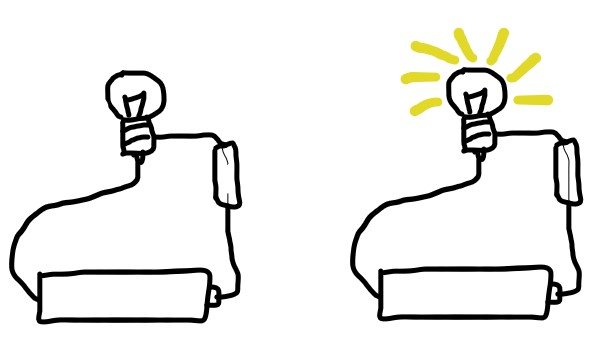

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Идентификация предохранителя от TV

Это драйвер от LED светильника 18Вт и вот этот отмечено красн. Это картинка из интернетов, а мой драйвер выглядит также, за исключением жареного резистора. Проверь все элементы и поставь лампочку ватт на 40 вместо этого резистора. При включении лампочка должна будет моргнуть и погаснуть, если загорится в полный накал то КЗ на плате. Если все будет работать то заменишь лампочку на предохранитель около 0. Или был перегруз по нагрузке, либо диодный мост сдох либо драйвер. Там не жёлтый, скорее две золотистых полоски, резистор больше походит на 1 Ом, скорее всего именно 1 Ом стоит, как раз и ток заряда конденсатора ограничит и на нём не будет большого падения напряжения при работе, от чего он грелся бы.

Свойства, проверка и замена автомобильных предохранителей. Основной номинал предохранителей, использующихся в автомобилях, 5 — 30 Ампер.

Способы проверки предохранителей

При выявлении какой-либо поломки в машине, стоит в первую очередь посмотреть блоки предохранителей. Например, перестал работать «аварийный сигнал», чтобы не пришлось переворачивать всю машину в поиске решения, на большинстве машин предусмотрена схема, в основном, изображенная на коробе самого блока. Если этой схемы нет, ее можно найти в «руководстве по эксплуатации, техническому обслуживанию и ремонту автомобиля». Найдя подходящую схему не трудно найти сам предохранитель (найдя нужную функцию и ее порядковый номер). Следующим действием следует произвести осмотр на повреждение.

Начинать нужно физического осмотра – так как большинство предохранителей делают прозрачными, обнаружение предохранителя, вышедшего из строя, не составит труда. Внутри него есть так называемая «нить», которая в случае аварии в электроцепи – перегорает (попросту разрывается). Для проверки необходимо извлечь предохранитель, и провести осмотр — испорченный видно невооруженным глазом. При каких-либо сомнениях, лучше взять и заменить предохранитель, стоимость которого копеечная. Заменив, вы будете уверены в следующем: если поврежденный элемент заработал, значит, все сделали правильно; в случае отсутствия изменений проблему следует искать в другом месте. Но данный вариант проверки не панацея, если не знаете суть поломки.

Наиболее точный – измерительный, для этого понадобиться «мультиметр». С помощью него можно проверить целостность не извлекая предохранитель из гнезда. Тестер имеет звуковой режим, в котором при замыкании двух щупов он издает звук. Так вот, на предохранителях есть две точки для проверки, к которым нужно приложить оба щупа: появился звук, значит, повреждение отсутствует.

Помните: зажигание должно быть выключено, аккумулятор должен быть подключен, не пренебрегайте мерами предосторожности – не перемыкайте контакты в разных предохранителях между собой.

Источник: Автобрюзгач

>Нюансы замены предохранителя в автомобиле

Принцип работы

Предохранители работают в двух режимах:

• В штатном режиме;
• В аварийном режиме.

Первый режим предполагает нормальные условия. При нормальном функционировании сети и конкретного прибора температура вставки имеет установившееся значение. Вся теплота, выделяемая устройством, отдается в окружающую среду. Помимо этого, нагреваются также контакты и другие части прибора. Температура нагревания не должна превышать нормальных значений штатной работы.

Второй режим — резкий скачок силы тока в сети. Чтобы время плавления вставки электропредохранителя сократилось, сам элемент изготавливается в виде пластинки с особыми вырезами, которые уменьшают его сечение на некоторых участках корпуса. На узких участках концентрируется большая теплота, чем на широких.

Вам это будет интересно Особенности ответвительного сжима

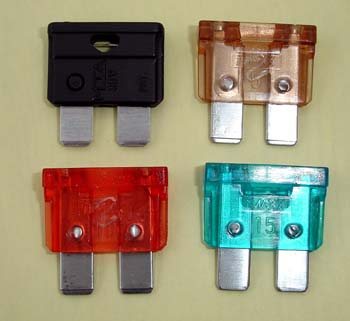

Плоские предохранители

При возрастании силы тока в случае замыкания выделение теплоты превышает допустимый уровень и теплоотводом обычно пренебрегают. Элемент предохранителя плавится и перегорает и сила тока не может возрасти больше допустимого значения.

Важно! В процессе плавления возникает так называемая электрическая дуга, которая в современных элементах гасится в ограниченном патроне электропредохранителя

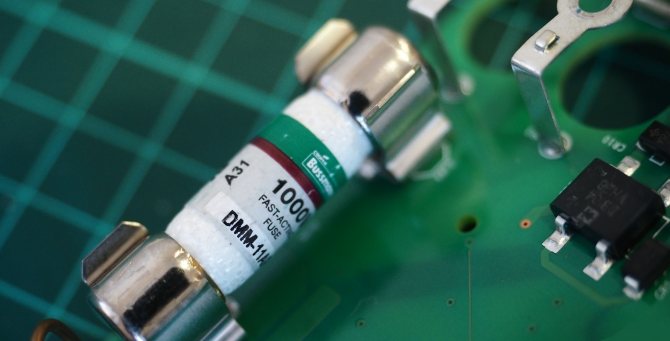

Элемент на плате

Как поменять предохранитель в автомобиле

Новички, сталкивающиеся с заменой автомобильных предохранителей, часто задаются вопросом – как это сделать? В этом, нехитром на первый взгляд, действии иногда нужно знать небольшие нюансы.

Предохранители в автомобилях бывают двух видов – классические «пальчиковые» и более современные «флажковые». Соответственно, разберемся отдельно и с теми, и с другими.

Замена классических предохранителей

Такой тип предохранителей широко использовался в классических моделях АвтоВАЗа и первых Самарах. Представляет собой стержень из пластика или керамики, с надетой на него плавкой вставкой определенной ширины из тонкого металла. Именно эта вставка разрывается при возникновении короткого замыкания в проводке авто. Такие предохранители устанавливаются между двух металлических лапок блока – каждый между своей парой.

Классические «пальчиковые» предохранители устанавливаются между двумя упругими лапками.

Для замены «пальчикового» предохранителя его нужно просто вытащить из пространства между лапками, немного отжав подвижную лапку (вторая, как правило, жестко закреплена в блоке). Новый предохранитель вставляется аналогично. При этом нужно проследить, чтобы концы предохранителя установились в отверстия или углубления на лапках и он не болтается на своем месте.

Известным минусом классических монтажных блоков с «пальчиковыми» предохранителями является то, что лапки со временем теряют упругость и могут отдаляться друг от друга. Поэтому, если новый предохранитель даже после правильной установки продолжает болтаться, выньте его, подожмите подвижную лапку к верхней (уменьшив зазор между ними) и вставьте предохранитель обратно.

Замена флажковых предохранителей

Флажковые предохранители имеют совсем другую конструкцию. Плавкая вставка помещена в пластиковый корпус и имеет два наружных контакта. Этими контактами флажковый предохранитель устанавливается в соответствующие отверстия монтажного блока и обеспечивает при этом очень надежное соединение.

Вытащить такой предохранитель гораздо сложнее, чем «пальчиковый». Для этого используется специальный пластиковый пинцет, который, как правило, размещается в отдельном гнезде монтажного блока. Этим пинцетом берут предохранитель за пластиковый корпус-флажок и вытаскивают из гнезда.

Если специального пинцета под рукой нет, а предохранитель вытащить нужно, можно использовать небольшую плоскую отвертку, поддевая предохранитель за пластиковый корпус у самого основания. При этом нужно следить, чтобы металлическое жало отвертки не касалось каких-либо контактов в блоке (соседние предохранители, реле, свободные гнезда).

Флажковые предохранители удобнее всего извлекать из гнезда специальным пинцетом

На худой конец, флажковый предохранитель можно вытащить и пальцами, но не всегда есть возможность подцепить его. В монтажных блоках многих автомобилей предохранители установлены настолько тесно, что крепкие мужские пальцы просто не пролазят между ними, а у женских не хватит сил.

Устанавливаются флажковые предохранители чрезвычайно просто – они одним движением вставляются в нужное гнездо подобно вилке в розетку. И при этом не болтаются. Если же предохранитель такого типа имеет свободный ход в гнезде, это говорит о неисправности гнезда. Его форма и размер, как правило, нарушаются из-за сильного нагрева, вызванного тотальным окислением контактов. В этом случае блок придется разбирать. Современные монтажные блоки достаточно сложны, поэтому без хороших знаний автомобильной электрики и навыков, эту работу лучше доверить специалистам.

Заменяя предохранитель, обязательно убедитесь, что новый имеет подходящий номинал по току. Слишком слабый будет сгорать без повода, а сильный – может мужественно выстоять в критический момент и тогда… До этого лучше не доводить.

Узнать, каких номиналов бывают флажковые предохранители, и корпусами каких цветов они при этом обладают, вы можете из таблицы в статье как выбрать предохранители для автомобиля.

По

Нюансы замены предохранителя в автомобиле

Первый вид является основным и более классическим, применяется в моделях АвтоВАЗа. Такой предохранитель представляет собой керамический или пластиковый стержень с плавкой вставкой из тонкого металла, которая надевается сверху. Если в проводке автомобиля происходит короткое замыкание — причина в разрыве именно этой вставки.

Подобные предохранители крепятся в блоке между парой металлических лапок, одна из которых подвижная, а вторая нет. Таким образом, чтобы произвести замену, необходимо отодвинуть одну лапку и достать старый предохранитель, заменив его на новый. Следует обратить внимание, чтобы он не болтался в установленном месте.

Главным недостатком монтажных блоков с классическими предохранителями считается тот факт, что в течение времени лапки перестают держать упругость, и расстояние между ними увеличивается. Отсюда следует, что если только что установленный предохранитель начинает шататься на своем месте, следует уменьшить зазор между лапками, поджав подвижную лапку к статичной.

В отличие от пальчиковых предохранителей, плавкая вставка флажковых предохранителей установлена в корпус из пластика с двумя наружными контактами. При помощи этих контактов обеспечивается надежное крепление с монтажным блоком. Предохранитель помещается в специальные отверстия, вследствие чего отсутствует вероятность разбалтывания, но и достать его гораздо труднее, нежели классический. Обычно для этой цели применяют особый пластиковый пинцет, помещенный, как правило, в отсеке монтажного блока. Таким пинцетом подцепляется и изымается предохранитель за корпус-флажок.

При отсутствии подобного приспособления, можно применить компактную плоскую отвертку, поддев основание корпуса детали, уделяя особое внимание, чтобы металлическая часть отвертки не соприкасалась с контактами блока.

В крайнем случае, можно попробовать извлечь предохранитель пальцами, но сделать это быстро не всегда получается, поскольку обычно подобные детали размещаются очень плотно друг к другу. Установка же подобного рода предохранителей, наоборот, довольно проста. Легким движением он заходит в отверстие гнезда, при этом настолько плотно, что не шатается внутри. Если вдруг обнаруживается разбалтывание, то это сигнализирует о неисправности самого гнезда. Скорее всего, причина в сильном перегреве вследствие высокого окисления контактов. К сожалению, в данном случае без помощи автомобильных электриков здесь не обойтись, поскольку разобрать монтажный блок и проверить контакты достаточно сложно. Есть риск усугубить ситуацию при самостоятельном вмешательстве.

Напоследок, стоит отметить, что при замене любого типа предохранителя следует убедиться, что он номинально подходит по току. Это необходимо, чтобы избежать слишком частого перегорания или короткого замыкания.
