Замена цепи привода распределительного вала Ваз 2106

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

• Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
• Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

• Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
• Вынуть цепочку.
• Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
• Провернуть распредвал до совпадения отметок на звезде и постели.
• Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
• Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

• Одеть на вал.
• Посмотреть на относительное расположение засверловки и прилива.
• Снять.
• Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Разрезная шестерня ваз классика

Проголосуй

Звезда (шестерня) распредвала разрезная 2101-1006020 на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Разрезная шестерня ГРМ является неотъемлемым элементом при тюнинге двигателя путем установки доработанных распредвалов. Она позволяет выставить точное расположение коленчатого и распределительного валов для оптимизации фаз газораспределения и возможности их оперативной корректировки. Без настройки данных фаз установка доработанных валов теряет всякий смысл.

Разрезная шестерня распредвала дает возможность не ослабляя натяжения ремня ГРМ, изменить положение распредвала относительно коленвала. Причем шаг настройки калибруется на десятые доли градуса. Монтаж разрезанной шестерни рекомендуется по 2 причинам:

1. При производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны . За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10° по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0°, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17° по коленвалу. Как следствие — заметная потеря в мощности и моменте.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка спортивного распредвала со стандартной шестерней дает прибавку по мощности и моменту. Настройка при помощи разрезной шестерни добавляет еще 3% мощности. Производитель: Фор-Маш

Применяемость: ВАЗ 2101 ВАЗ 2102 ВАЗ 2103 ВАЗ 2104 ВАЗ 2105 ВАЗ 2106 ВАЗ 2107

Для Вашего удобства у нас существуют различные способы доставки и оплаты товара:

Порядок отгрузки в регионы РФ.

1. Оформляете заказ через сайт или по телефону.
2. Менеджер связывается с Вами по телефону и уточняет детали заказа и способ оплаты.
3. Вы оплачиваете счет через банк, после прихода денег на наш расчетный счет (как правило 1-3 дня после оплаты товара), при оплате через системы электронных денег (зачисление средств происходит в течении дня) мы доставляем товар до транспортной компании.

Способы оплаты:

1. Оплата на карту Visa СберБанк. 2. Оплата на Яндекс.Деньги 3. Оплата на QIWI 4. Оплата на расчетный счет 5. Наложенный платеж — Оплата при получении на почтовом отделении (Только для доставки Почтой России)

1.Почта России

Расчет стоимости доставки (город отправления Тольятти) Отслеживание посылки по трек-номеру Срок доставки от 3 до 12 дней, по всей России.

2. Курьерской службой Почты России EMS Расчет стоимости доставки (город отправления Тольятти) Отслеживание посылки по трек-номеру

Срок доставки от 4 до 10 дней, по всей России, дороже на 100% чем почтой.

3. Первым классом Почты России.

Срок доставки от 3 до 10 дней, по всей России, дороже на 50% чем почтой.

4.Транспортная Компания (Пэк, Кит, Деловые Линии, Байкал Сервис, Автотрейтинг, Энергия, ЖелДорЭкспедиция).

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.

5. Доставка курьером по г.Тольятти

Срок доставки от 1ч до 12 по г.Тольятти. Стоимость 100-150р в зависимости от района.

6.Самовывоз из офиса Интернет-магазина в г. Тольятти. Время для осуществления самовывоза необходимо уточнить у менеджера.

Разрезная или сдвижная шестерня газораспределительного механизма предназначена для передачи крутящего момента и одновременно возможности изменения относительного расположения коленчатого и распределительного валов без ослабления натяжения ремня. Этот нюанс позволяет обеспечить оптимальную работу двигателя, замедлив его износ и повысив мощность на 3-5%. Одновременно появляется возможность нивелировать допуски при изготовлении, которые могут находиться в пределах 10 градусов в каждую из сторон.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
2. Люфт в трамблере.
3. Эллипсность звездочек ГРМ.

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

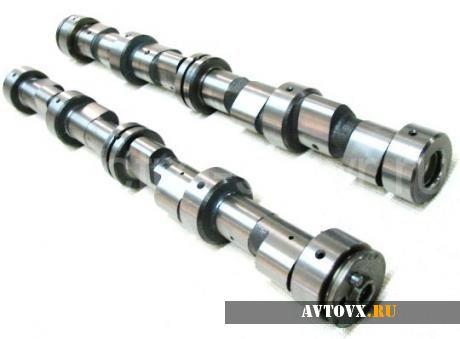

Устройство и предназначение распредвала

При всем многообразии элементов и сопряженных систем мотора автомобиля силовая установка представляет собой рационально слаженный единый механизм. Мотор «шестерки» представлен «движком» четырехтактного типа, причем сменяемость тактов строго регламентирована. Этим и определяется назначение распредвала ВАЗ 2106, цена которого относительно высока и составляет 1000-1200 рублей, в зависимости от фирмы-производителя.

Классический распредвал ВАЗ 2106 отвечает за последовательность (установленную очередность) работы клапанных элементов на открытие и закрытие изделия для отвода газовых продуктов сгорания воздушно-бензиновой смеси и работу впускного топливопровода.

Основное рабочее тело распределительного вала — кулачки, которые посредством воздействия на них других элементов изделия, в том числе цепи распредвала, «открывают» клапана с заданной периодичностью. Непосредственно цепь распредвала осуществляет взаимодействие шестерни и звездочки распредвала «шестерки» путем цепной передачи.

Каждому клапану соответствует отдельный кулачок, который при эксплуатации воздействием толкателя на выступающий сегмент давит на клапанный элемент, что вызывает его приподнимание, отчего в цилиндр в зависимости от положения элемента, либо идет поступление топливно-воздушной смеси, либо осуществляется вывод отработанных газов. При освобождении толкателя от контакта с выступающим элементом пружина своей силой растяжения «захлопывает» клапанный элемент.

Шейка опоры распредвала ВАЗ 2106 служит для монтажа изделия на отведенное положение. Сопрягаемые детали получают закалку помощью высокочастотного тока и проходят смазку в ходе эксплуатации.

Настройка разрезной шестерни распредвала

Как правило, шестерня распредвала настраивается по индикатору часового типа для перекрытия впускного и выпускного клапанов в момент, когда поршень в ВМТ (высшая мертвая точка).

Далее в процессе эксплуатации можно производить более «тонкую» регулировку разрезной шестерни.

Разрезная шестерня распредвала может настраиваться в зависимости от того, что вы хотите получить от двигателя. Это может быть режим для обычного движения с увеличением крутящего момента на средних оборотах. Либо «верховой» режим на высоких оборотах.

Замена распредвала в автомобиле ВАЗ 2106

Плановая замена распредвала проводится не так уж часто, если он подвергается правильной эксплуатации. Объем демонтажных работ небольшой и не представляет большой сложности. Последовательность проводимых работ:

1. Снимаем надклапанный кожух и отвинчиваем цепной натяжитель приводной системы газораспределительного механизма.
2. Отвинчиваем шестерню распредвала, для исключения случаев несанкционированного вращения вала требуется зафиксировать позицию транспортного средства в положении включенной скорости и подстраховаться установкой упоров под колеса автомобиля.
3. Отводим демонтируемую систему вбок для того, чтобы продолжить технологические операции.
4. Демонтируем все крепежи корпусной части (постели) распредвала в произвольном порядке, в отличие их последующего монтажа.
5. Демонтируем корпусную часть изделия, несколько раскачивая ее для более успешного схождения со шпилек.
6. Для извлечения распредвала откручиваем 2 гайку крепления изделия к постели, находящиеся во фронтальной части.
7. Постукивая рукояткой слесарного молотка, добиваемся поступательного движения вала с посадочного места.
8. Демонтируем вал из корпусной части.

Технологическая операция по установке распредвала ВАЗ 2106 производится по обратному сценарию. По возникновению необходимости замены распредвала по причине большой выработки, это проводится совместно с рокерами. Их снятие с посадочных мест не представляет сложности, необходимо лишь отстегнуть фиксатор пружинного типа.

В ином случае, при сборке изделия необходимо для затяжки распредвала применить динамометрический ключ для корректного определения момента затяжки распредвала, т.е. какое усилие для этого нужно применить. Что касается ремонта распредвала ВАЗ 2106, то нечасто применяется напыление металла на кулачки для достижения требуемых размеров для корректной работы изделия. Некоторые автолюбители устанавливают распредвал с Нивы на ВАЗ 2106 для увеличения мощности. Это, в принципе, элемент тюнинга автомобиля, и дает прирост мощности, как на нижних, так и верхних оборотах «движка».

Современный спортивный распредвал на ВАЗ 2106 устанавливается на тюнингованные двигатели «шестерки» для достижение иных, улучшенных мощностных характеристик. Автолюбителям следует знать, что динамика мотора напрямую связана с показательными характеристиками распредвала транспортного средства. Эти изделия, которые транслируют момент движения от коленчатого вала силовой установки к клапанной группе, производится в цельном виде с кулачками.

Существует особенная регулируемая звезда распредвала (другое название шкив Верньера), которая позволяет поставить распределительный вал на «опережение» таким образом, что в ВМТ точка подъема клапана впускного типа будет находиться выше, чем аналогичный параметр клапана выпускного вида. В то же время установка распредвала на т.н. момент «запаздывания» изменит показатель впускного изделия. Такая пропорция между подъемным коэффициентом клапанов в ВМТ показывает степень эффективности при эксплуатации распределительного вала того или иного вида.

Теоретическое правило можно сформулировать следующим образом: величина опережения вала будет смещать показатель мощности по диапазону оборотов в меньшую сторону, а показатель отставания будет выдавать обратный эффект. Только регулировка распредвала ВАЗ 2106 даст возможность увеличить параметры мощности транспортного средства.

Замена распредвала на ВАЗ 2106 может потребоваться по разным причинам, но перед тем, как перейти к этому процессу нужно иметь представление о предназначении этого узла. Распредвал является основным звеном ГРМ и учавствует в процессе сгорания горючей смеси.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой звездочкой коленвала соединен посредством ременной или же цепной передачи.

Замена распредвала ВАЗ 2107, ВАЗ 2106 — пошаговая инструкция.

2. Установите распредвал в положение конца такта сжатия 4-го цилиндра.

4. Возьмите плоскую отвертку и аккуратно отогните стопорную шайбу болта креплении звездочки распредвала.

5. Включите четвертую передачу, это зафиксирует распредвал и избавит вас от его проворачивания.

8. Ключом на «13» открутите 9 гаек «постели» распредвала.

9. Теперь демонтируйте распредвал вместе с «постелью», сняв его со шпилек.

10. Отверните два крепежных болта упорного фланца, при помощи ключа на «10», затем снимите сам фланец.

12. Теперь можете вынуть из «постели» распределительный вал.

13. Снимите пружину кулачка.

Готово!

Важный момент!!! Производите затяжку гаек крепления «постели» распредвала в строгом соответствии с нижеприведенной схемой.

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или нечто иное в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно. Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

• глухой стук, напоминающий удары молотка;
• невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала распредвал находится постоянно в различных положениях.

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

Набор инструментов

• набор головок;
• трещотка;
• вороток;
• удлинитель;
• набор ключей;
• ветошь.

Последовательность действий

1. Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
2. Далее отсоединяем трос подсоса.
3. Привода газовой заслонки.
4. Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
5. Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
6. Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
7. Теперь нужно ослабить крепеж звездочки распределительного вала. Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
8. Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
9. После совмещения, переходим к снятию натяжителя цепи.
10. Ключом откручиваем гайки.
11. Убираем натяжитель.
12. Снимаем звезду, которая находится на направляющем штифту.
13. Открутив болт, закрепляющий звездочку, снимаем звездочку. Здесь может понадобиться молоток.
14. Привязываем ее к цепи.
15. Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
16. Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
17. Далее осматриваем распредвал, в случае необходимости меняем.
18. Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
19. При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
20. В конце отрегулируйте натяжку цепи и клапанов.

Если у вас остались еще вопросы и вы не поняли как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.

Распределительный вал и его привод

Основные размеры распределительного вала и корпуса подшипников распределительного вала даны на рис. 2-52, а разрез головки цилиндров по выпускному клапану на рис. 2-53.

Рис. 2-52. Основные размеры распределительного вала и расточек в корпусе подшипников распределительного вала

Рис. 2-53. Разрез головки цилиндров по выпускному клапану: 1 — головка цилиндров; 2 — выпускной клапан: 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6- распределительный вал; 7 — регулировочный болт; 8 — контргайка болта; А — зазор между рычагом и кулачком распределительного вала

Регулировка зазора между рычагами и кулачками распределительного вала

Зазоры регулируйте на холодном двигателе, предварительно отрегулировав натяжение цепи. После регулировки зазор должен быть 0,14-0,17 мм.

Регулировку производите в следующем порядке: — поверните коленчатый вал по часовой стрелке до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников, что будет соответствовать концу такта сжатия в четвертом цилиндре. В этом положении регулируется зазор У выпускного клапана 4-го цилиндра (8-й кулачок) и впускного Клапана 3-го цилиндра (6-й кулачок); — ослабьте контргайку регулировочного болта рычага;

— вставьте между рычагом и кулачком распределительного вала плоский щуп А.95111 толщиной 0,15 мм и гаечным ключом завертывайте или отвертывайте болт с последующим затягиванием контргайки, пока при затянутой контргайке щуп не будет входить с легким защемлением (рис. 2-54). — после регулировки зазора у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра, последовательно поворачивайте коленчатый вал на 180° и регулируйте зазоры, соблюдая очередность, указанную в таблице 2-5.

Рис. 2-54. Проверка зазора между рычагами и кулачками распределительного вала: 1 — щуп А.95111; 2- регулировочный болт; 3 — контргайка регулировочного болта

Таблица 2-5 Последовательность регулировки зазоров в клапанном механизме

Регулировка натяжения цепи

Ослабьте колпачковую гайку 1 (рис. 2-55) натяжителя. При этом освобождается стержень 3 и цепь натягивается башмаком 7 (рис. 2-56), на который действует пружина 8 (рис. 2- 55). Поверните коленчатый вал на 1 — 1,5 оборота в направлении вращения и остановите в таком положении, чтобы метка на корпусе подшипников распределительного вала была против метки на звездочке распределительного вала (см. рис. 2-19). При этом пружина натяжителя, действующая на башмак, автоматически отрегулирует натяжение цепи.

Рис. 2-55. Разрез натяжителя цепи: 1- колпачковая гайка; 2-корпус натяжителя; 3 — стержень; 4-пружинное кольцо; 5 — пружина плунжера; 6 — шайба; 7 — плунжер; 3 — пружина; 9 — сухарь; 10 — пружинное кольцо

Затяните гайку 1 натяжителя, благодаря чему стержень 3 зажимается цангами сухаря 9, и при работе двигателя на плунжер 7 действует только пружина 5. Эта пружина отжимает плунжер от головки стержня 3, и в зазор между ними при работе двигателя затекает масло, играющее роль амортизатора при ударах цепи.

Благодаря гарантированному зазору 0,2-0,5 мм между стержнем 3 и плунжером 7 при сильных ударах цепи вступает в действие пружина 8.

Проверка распределительного вала

На опорных шейках распределительного вала не допускаются задиры, забоины, царапины, наволакивание алюминия от корпусов подшипников.

На рабочих поверхностях кулачков не допускается износ свыше 0,5 мм, а также задиры и износ кулачков в виде огранки.

Установите распределительный вал крайними шейками на две призмы, помещенные на поверочной плите, и замерьте индикатором радиальное биение средних шеек, которое должно быть не более 0,04 мм. Если биение превышает указанное значение, то выправьте вал на рихтовочном прессе.

Рис. 2-56. Схема механизма привода распределительного вала и вспомогательных органов: 3 успокоитель цепи; 1 — звездочка распределительного вала 2 цепь, 5- звездочка коленчатого вала, 4 — звездочка валика привода масляного насоса, 3 — натяжитель; 6 — ограничительный палец; 7-башмак натяжителя цепи

Примечание. На автомобилях выпуска до 1982 г. устанавливались распределительные валы с кулачками, закаленными ТВЧ. С апреля 1982 г. устанавливаются азотированные распределительные валы. С 1984 г. на валах маркируется год выпуска. С 1985 г. на части автомобилей устанавливаются распределительные валы с отбелом кулачков. Эти валы имеют отличительный шестигранный поясок между 3 и 4 кулачками.

Проверка корпуса подшипников распределительного вала

Промойте и очистите корпус подшипников распределительного вала и каналы для подвода масла. Например в ультразвуковой ванне с помощью средства Фаворит Ультра Red

Проверьте диаметр отверстий в опорах. Если зазор между шейками распределительного вала и опорами превышает 0,2 мм (предельный износ), корпус подшипников замените.

Внутренние опорные поверхности должны быть гладкими, без задиров; если имеются повреждения на поверхностях или трещины на корпусе — замените корпус подшипников распределительного вала.

Натяжитель

Разборка и сборка. Для разборки натяжителя цепи снимите колпачковую фиксирующую гайку / (см. рис. 2-55), зажимный сухарь 9 и пружинное кольцо 4, затем выньте плунжер 7, пружину 5 и стержень 3 вместе с пружиной 8 и шайбой 6.

Сборку производите в обратном порядке.

Контроль. Проверьте, нет ли на сухарях 9 и на стержне 3 задиров, а на сопрягающихся поверхностях башмака и плунжера натяжителя цепи глубоких рисок. Поврежденные детали замените.

Упругость пружины натяжителя должна находиться в пределах, указанных на рис. 2-57; при меньшей упругости пружину замените.

Рис. 2-57. Основные данные для проверки пружины натяжителя

Проверьте, нет ли повышенного износа на башмаке и успокоителе; если необходимо, замените их.

Цепь привода распределительного вала

Промойте цепь в керосине, а затем проверьте состояние ее звеньев. На роликах и щечках не допускаются сколы, трещины и другие повреждения. Также хорошо цепи отмывать от мазута, отложений в ультразвуковой ванне с помощью моющих средств «Фаворит Ультра»

При работе двигателя цепь вытягивается. Она считается работоспособной, если натяжитель обеспечивает ее натяжение, т. е. если цепь вытянулась не более чем на 4 мм.

Вытяжку цепи проверяйте на приспособлении 67.7824.9521 (рис. 2-58), имеющем два ступенчатых ролика /, на которые надевается цепь. С помощью противовеса 3 цепь растягивается усилием 294 Я (30 кгс) или 147 Я (15 кгс). Регулировочной гайкой 2 обеспечивается параллельность оси противовеса относительно основания приспособления.

Рис. 2-58. Приспособление 67.7824.9521 для проверки износа (вытяжки) цепи: 1 — ролик; 2-регулировочная гайка; 3 -противовес

Растяните цепь усилием 294 Я (30 кгс), поставив противовес в крайнее правое положение, затем уменьшите усилие на 147 Я (15 кгс), сдвинув противовес в крайнее левое положение. Повторите еще раз обе операции и определите вытяжку цепи по расстоянию L (рис. 2-59) между осями роликов. Измерив штангенциркулем расстояние между диаметрами d роликов и прибавив к нему диаметр d, получите расстояние L между осями роликов. Для новой цепи расстояние L между осями роликов составляет -1-0 5

495,3+0,5-0,1 мм. Если цепь вытянулась до 499,5 мм — ее следует заменить.

Перед установкой на двигатель смажьте цепь моторным маслом.

Рис. 2-59. Схема проверки износа (вытяжки) цепи: 1 — ролики

Читать интересные статьи про автомобиль ВАЗ2106…

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

Распределительный вал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно, либо при ремонте и разборке двигателя, либо для его замены. Снимается он не так уж и сложно и для этого понадобится такой инструмент как:

1. Головка на 17 и 13
2. Трещоточная рукоятка
3. Вороток
4. Удлинитель
5. Рожковый или накидной ключ на 13

Первым делом необходимо полностью снять клапанную крышку с ГБЦ. Затем откручиваем натяжитель цепи привода ГРМ, который находится с правой стороны в передней части двигателя (по ходу движения):

После этого отворачиваем шестерню распредвала ключом на 17. Чтобы избежать проворачивания, необходимо поставить автомобиль на скорость и подложить под колеса упоры, чтобы он не катился.

После чего отводим ее в сторону, можно слегка чем-нибудь поддеть:

Далее можно приступать к отворачиванию всех гаек крепления корпуса (пенала) распределительного вала ВАЗ 2106. Сначала можно слегка ослабить их воротком, а потом быстро отвернуть трещоткой:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и с необходимым усилием потянуть за нее вверх, немного раскачивая в сторону, чтобы все это было легче делать:

Чтобы извлечь распределительный вал из крышки, нужно отвернуть две гаечки ключом на 10, которые находятся в передней части детали, на фото ниже они показаны отметками в цифрах:

Теперь с задней стороны распредвала можно слегка стукнуть хоть ручкой молотка (деревянной), и он двинется вперед:

Аккуратно вытаскивая его вперед, он извлекается окончательно, результат этого показан на фото ниже:

Процесс установки происходит в обратной последовательности. Если вал необходимо заменить из-за сильного износа, то заодно произведите замену рокеров. Они вынимаются очень просто, достаточно лишь просто поднять каждый из них вверх, преодолевая сопротивление пружинного фиксатора и рокер свободно вынимается:

Если же вал меняться не будет, и рокера еще вполне пригодны для дальнейшей работы, то необходимо их ставить в той же последовательности, в которой они были сняты (если вы вообще их будете вынимать):

Как выставить ГРМ на ВАЗ 2107 по меткам

Для выполнения некоторых ремонтных и регулировочных работ с двигателем ВАЗ 2107, газораспределительный механизм необходимо выставлять по меткам. Они нанесены как на шестерне распределительного вала, так и на шкиве коленвала. Для выполнения этой работы нам понадобится выполнить предварительно некоторые действия, а именно — снятие клапанной крышки с двигателя.

Для этого головкой с воротком откручиваем все гайки крепления, которые расположены по всему периметру крышки, и снимаем ее, после чего стоит обратить внимание на шестерню распредвала. Необходимо, чтобы выступ на крышке точно совпадал с меткой на звезде, что наглядно показано на фото ниже:

Чтобы прокручивать распредвал, можно воспользоваться либо большим ключом и крутить за храповик, либо руками, взявшись за шкив коленчатого вала.

Также сразу обращаем внимание на метки коленвала и центральную риску корпуса передней крышки двигателя — они также должны совпадать.

Именно при таком положении шкива и звезды ГРМ, 1 или 4 цилиндр находится в ВМТ — верхней мертвой точке. Теперь можно приступать к выполнению тех процедур, которые планируются дальше, либо выставление зажигания, либо регулировка зазоров клапанов и т.д.

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или нечто иное в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно. Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

• глухой стук, напоминающий удары молотка;
• невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала распредвал находится постоянно в различных положениях.

В этом видео показано, как можно устранить продольное биение распределительного вала.

Наиболее достоверным методом диагностики проблем с распредвалом ВАЗ 2106 считается демонтаж его с авто и промывка. Мыть можно в бензине или иной очищающей жидкости. Далее нужно держа вал ударять по постели, при слышимости малейших стуков, устанавливаем, износ механизма. Обязательно проследите, чтобы вал не двигался в постели, потому что во время ударов об ограничитель он будет издавать глухой стук.

Снятый вал

Распредвал оказывает большое влияние на давление в смазывающей системе. Если зазоры меж постелью и распредвалом большие, то давление будет низким, и как следствие неудовлетворительная смазка иных частей.

Причины

Главными неисправностями, вследствие которых возникает необходимость в замене распредвала, — это его износ, появление различных задиров и выемок на опорных шейках. Равным образом замена распредвала необходима, если обнаружена его деформация или трещинки. При появлении подобных неисправностей силовой агрегат утрачивает мощность, а равным образом начинает функционировать с перебоями. Проблемы с распредвалом определяются по стуку в головке блока цилиндров.

Распредвал на «шестерке» снимают редко. Кроме вышеуказанных причин для замены и перенастройки силового агрегата. После этого можно заметить значительное увеличение мощности, как на спортивных авто.

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

Набор инструментов

• набор головок;
• трещотка;
• вороток;
• удлинитель;
• набор ключей;
• ветошь.

Ключи для затяжки раскручивания болтов

Последовательность действий

1. Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
2. Далее отсоединяем трос подсоса.
3. Привода газовой заслонки.
4. Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
5. Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
6. Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
7. Теперь нужно ослабить крепеж звездочки распределительного вала. Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
8. Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
9. После совмещения, переходим к снятию натяжителя цепи.
10. Ключом откручиваем гайки.
11. Убираем натяжитель.
12. Снимаем звезду, которая находится на направляющем штифту.
13. Открутив болт, закрепляющий звездочку, снимаем звездочку. Здесь может понадобиться молоток.
14. Привязываем ее к цепи.
15. Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
16. Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
17. Далее осматриваем распредвал, в случае необходимости меняем.
18. Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
19. При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
20. В конце отрегулируйте натяжку цепи и клапанов.

Если у вас остались еще вопросы и вы не поняли как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.
