Замена шкворней на УАЗ буханка своими руками

Что может случиться с поворотным кулаком

Поворотный кулак — одна из самых долговечных деталей автомобиля, однако и его повреждение – вопрос времени. Если поворотный кулак выходит из строя — его замена является лучшим вариантом решения проблемы.

1. Чаще всего трескается защитный кожух и внутрь него попадают пыль и песок, отчего шкворневый узел довольно быстро начинает изнашиваться. При профилактических осмотрах обязательно нужно проверять целостность кожуха.
2. Иногда на нем появляются потеки масла, показывающие, что стык сальника с полуосью неплотный. В этом случае меняется сальник на новый.
3. При регулярной эксплуатации автомобиля на бездорожье (нужно учитывать, что буханка все-таки внедорожник) шкворневой узел довольно быстро изнашивается, отчего в подвеске появляются зазоры и в автомобиле наблюдается увеличение люфта колеса, приводящее к нестабильности рулевого управления. Если во время движения буханки по неровному рельефу слышны характерные стуки, значит кулак требует замены.

Ремонт поворотного кулака потребуется в случае:

• необходимости замены вкладышей или сальника узла;
• деформации поворотного кулака, что требует замены шаровой опоры;
• при износе шарового шкворня.

Часто дефекты поворотного кулака появляются в результате некачественного подбора несоответствующих комплектующих, установленных во время сборки.

Поворотный кулак выйдет из строя при несоответствии:

• диаметра опоры и полусферы;
• толщины вкладышей;
• толщины и посадочного места сальника.

Неисправности в поворотном кулаке УАЗа

Поскольку конструкция самого кулака не имеет каких-либо элементов, подвергающихся быстрому разрушению или износу, ресурс изделия достаточно велик. В связи с этим потребность в ремонте или замене возникает весьма редко.

Как выяснить, нуждается ли поворотный кулак в замене или требуется ремонт? Напомним, что внутри изделия присутствует ступичный подшипник. Именно этот элемент может прийти в негодность спустя определенный пробег. Случается, что подшипник просится на замену значительно раньше, если этому «событию» предшествовала неаккуратная эксплуатация UAZ Patriot на бездорожье и подвергание подвески запредельным динамическим нагрузкам (ударам).

О выходе из строя подшипника будет свидетельствовать люфт колеса УАЗ Патриот в вывешенном состоянии, а во время движения до владельца начнет доноситься характерный шум. Ремонт неизбежен. Известно, что люфт вызывает нарушение управляемости. В качестве ремонтной меры будет выступать замена подшипника, причем выполнять это рекомендуется сразу с обеих сторон автомобиля UAZ Patriot.

Второй распространенной причиной, требующей внимания владельца к кулаку, является появление очагов ржавчины на поверхности изделия. В результате пренебрежения этим явлением поверхность со временем принимает шершавую фактуру, что отрицательно влияет на герметичность защитного сальника. Из-за отсутствия полного прилегания внутрь элемента приникает влага и грязь, что отрицательно влияет на ресурс всего механизма.

Как защитить кулак от износа

Если буханка куплена недавно, то автовладелец при вращении руля может слышать неприятные звуки металла трущегося о металл без смазки. Кулаки на УАЗе можно защитить при помощи литола.

При отсутствии опыта ремонта авто кулаки можно литолом обмазать только снаружи. Более продвинутые в ремонте водители могут, открутив круговой сальник, придвинуть его к середине автомобиля и залить литол в образовавшуюся щель.

Никогда не нужно забывать о необходимости проведения профилактических осмотров зажимных втулок поворотного кулака, замены смазки в поворотном кулаке и выявления люфта в подвеске.

Если поворотный кулак нуждается в ремонте, его можно провести самостоятельно или обратившись в авторемонтную мастерскую.

Шкворневой узел автомобиля УАЗ Патриот является неким большим «шарниром», который обеспечивает одну из степеней свободы для передних колес автомобиля, что необходимо для его управления, то есть для эксплуатации. Обычно при износе шкворней возможны проблемы появления стука, что связано с появлением люфта между сопрягающимися деталями. Также люфт в шкворнях возможен при повреждениях, от сильных ударов или при неправильном подборе деталей во время ремонта.

Регулировка рулевого управления

Проводится в обязательном порядке, иначе неизбежны проблемы с управлением автомобиля и возможен преждевременный износ резины передних колес.

Регулируется рулевое прокладками. Для стандартной шкворни подойдет 4 штуки, а для роликовой – 5 штук по 0,5 мм. После пробной поездки нужно потрогать колесо и шкворень. При нагреве колеса пару прокладок стоит убрать, если же накалилась шкворень, то добавить.

От состояния шкворни зависит качество управления УАЗом. При ее неисправности будут ощущаться удары в руль, поэтому следует вовремя заменять ее. Своими руками вполне можно осуществить этот ремонт, однако, при возможности обратиться к мастеру, не стоит этим пренебрегать.

Читать дальше: Эхолот хамминберд 175 отзывы

ремонт шкворней. Хочу выслушать ваше мнение, какие п овашему шкворня лучше для УАЗа

Инструменты необходимые для замены шкворней УАЗ Патриот

— Отвёртка плоская, — Плоскогубцы, Ключ накидной на: 12, 14, 17, 19, 22, 24, — Набор головок на: 8, 10, 14, 19, 24, 27, — Головка специальная на 19 ( размеры ), — Ключ шкворневой ( чертеж ), — Молоток, — Медный молоток или мягкая оправка, — Деревянный брусок, — Монтажка, — Тиски слесарные (в случае отсутствия допускается фиксация шаровой опоры повернутой на 90 градусов во фланце кожуха полуоси), — Штангенциркуль с глубиномером (колумбик), Метчик М36×2 (нужен только в случае повреждения резьбы в корпусе поворотного кулака при выворачивании разжимной втулки), Ключ моментный до 30 кгс*м

Запасные части для замены шкворней УАЗ Патриот

Количество запасных частей приведено для ремонта шкворневых узлов на двух сторонах переднего моста машины.

— Манжета 32×50-10 с пружиной в сборе, 2 шт. (кат. № 3741-2304071-01)., — Манжета поворотного кулака, 2 шт. (кат. № 3160-2304052), — Кольцо СП 134-120-5, 2 шт. (кат. № 3160-2304055), — Вкладыш (пластиковый или бронзовый), 4 шт. (кат. № 3160-2304023 или 3160-2304023 бронза), — Болт Ml0x1x30 специальный, 2-3 шт. (это связано с тем, что в процессе демонтажа могут быть сломаны) (кат. № 290784-П29), — Смазка ШРУС-4М — 0,2 кг и Литол-24 — 1 кг, Шкворень, 4 шт. (кат. № 3160-2304019 или 3160-2304019 модернизированные с пресс-масленкой), — Шайба упорная шарнира поворотного кулака, 4 шт. (кат. № 3741-2304024), — Прокладка под поворотный рычаг (кат. № 3160-2304029), 1 шт., — Прокладка под накладку шкворня (кат. №3160-2304028), 3 шт., — Прокладка опоры шаровой (кат. №31-0121238), 2 шт., — Шплинты разводные 3,2х25 (кат. №258040-П29) рулевых гаек, 4 шт.

Регулировка шкворней УАЗа

Обязательным этапом после замены является регулировка рулевого управления. В противном случае могут возникнуть проблемы с жором резины и уводом автомобиля в сторону. Настройка делается при помощи прокладок. Начинают с верхнего шкворня. Для бронзового элемента используются 4 прокладки толщиной по 0,5 миллиметра каждая. Для роликоподшипникового – 5 с такой же толщиной. Далее затягиваем механизм и отправляемся на тест-драйв. Недопустимо, чтобы колесо нагревалось. Если это так, шкворень необходимо ослабить, снизив количество прокладок.

Процесс замены шкворней на УАЗ Патриот

Снятие тяги сошки

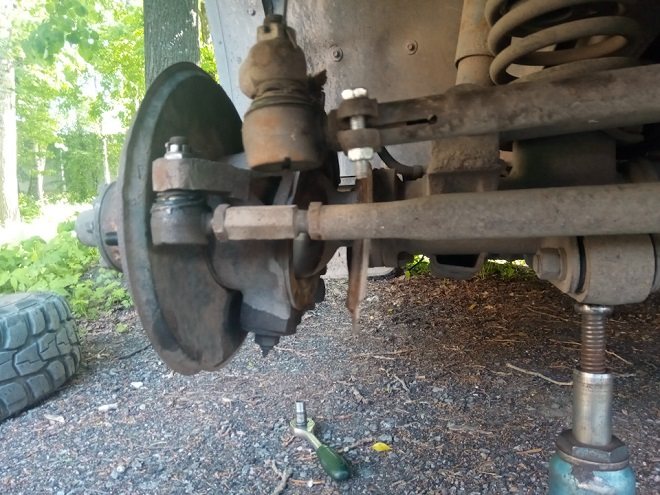

Расшплинтуйте с помощью отвертки и отверните гайку М14х1,5 крепления пальца тяги сошки к рычагу поворотного кулака ключом «на 22» и снимите тягу сошки.

. сошка показана на мосту в установленном виде

Снятие тормозного механизма

Схема снятия тормозного механизма УАЗа с дисковыми тормозами Отверните болты крепления тормозных механизмов к корпусу поворотного кулака специальной головкой «на 19» и снимите их.

Отворачиваем со шкворней ключом «на 8» пресс-масленки, если они есть.

Снятие крепления рычага поворотного кулака

Отворачиваем гайку М16х1,5 с фланцем со шкворня головкой «на 24»

На рычаге поворотного кулака, головкой «на 19» отворачиваем четыре гайки M12x1,25 крепления рычага поворотного кулака

и вынимаем разжимные втулки. Втулки могут прикипеть, поэтому необходимо нанести несколько ударов молотком по концу рычага поворотного кулака и затем снимаем его

Снятие накладки с прокладкой

Отворачиваем оставшиеся гайки М16х1,5 с фланцем головкой «на 24» и снимаем накладку с прокладкой.

Снятие зажимной втулки

Наносим несколько резких ударов по шкворням, через медную проставку или медным молотком для снятия натяга между шкворнем и зажимной втулкой.

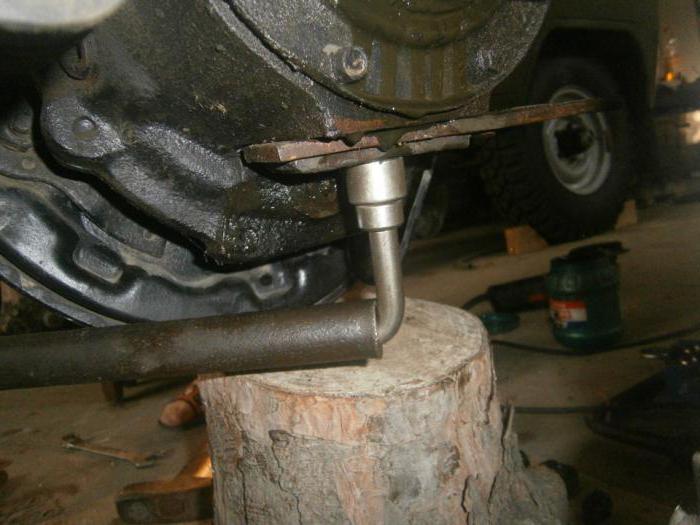

Шкворневым ключом и головкой «на 27» выворачиваем на несколько оборотов зажимную втулку.

Снятие поворотного кулака

Ключом или головкой «на 14» отворачиваем пять болтов М10х1×30 специальных крепления шаровой опоры к фланцу кожуха полуоси. Снимаем упор ограничителя поворота.

Постукивая молотком через деревянный брусок, разъединяем фланцы настолько, чтобы в разъём прошла монтажная лопатка.

Монтажной лопаткой, стараясь не повредить картонную прокладку, отжимаем и окончательно разъединяем фланцы и снимаем поворотный кулак.

Зажимаем в тисах слесарных поворотный кулак с полуосью за рычаг поперечной рулевой тяги

Замеряем вылет болта-упора штангенциркулем и записываем

Ключом «на 14» отворачиваем болт M10x1x16.

Ключом «на 17» ослабляем затяжку контргайки и ключом «на 12» отворачиваем болт-упор

Снятие обоймы манжеты поворотного кулака

Головкой «на 10» отворачиваем оставшиеся восемь болтов М6х12 крепления обоймы манжеты поворотного кулака и снимаем её

Далее снимаем войлочное кольцо (кольцо СП134-12-5) и манжету поворотного кулака

Снятие шаровой опоры и ШРУС

Шкворневым ключом с головкой «на 27» выворачиваем зажимные втулки и вынимаем шкворня

Запомнив (пометив — кернением или краской) ориентацию шаровой опоры в поворотном кулаке, вынимаем её и снимаем с полуоси

Из поворотного кулака вынимаем полуось с шарниром равных угловых скоростей

Снятие вкладышей и манжет полуоси

Извлекаем из шаровой опоры старые вкладыши и манжеты полуоси (манжета 32×50-10 с пружиной в сборе). Очень часто при использовании некачественных шкворневых ключей повреждается резьба в корпусе поворотного кулака под зажимную втулку. В случае, если резьба повреждена, её необходимо поправить метчиком М36×2

Дефектовка деталей

Промываем все детали в керосине или дизельном топливе и осматриваем их. На деталях недопустимы трещины, задиры и другие повреждения

Устанавка новых вкладышей

Манжета 32×50-10 с пружиной в сборе, 2 шт.; Вкладыши (пластиковые или бронзовые), 4 шт.; Прокладка опоры шаровой (кат. №31-0121238), 2 шт.; ШРУС-4М; Холодная сварка; Устанавливаем новую манжету полуоси в шаровую опору. Ориентация манжеты проводится по уплотнительной пружине — она должна стоять со стороны редуктора главной передачи (т.е. при установке пружина должна «глядеть» на Вас). Устанавливаем прокладку на торец шаровой опоры.

В случаях когда присутствует незначительный износ или деформация опоры шкворня по внутренней полусфере, допускается использование композитных материалов для заполнения повреждённых участков. В этом случае необходимо произвести монтаж шкворней и вкладышей не дожидаясь полимеризации состава.

Устанавливаем новые вкладыши (пластиковые или бронзовые) в опоры шкворня на шаровой опоре и наносим на внутреннюю поверхность вкладышей смазку ШРУС-4М.

Сборка поворотного кулака

Устанавливаем новые упорные шайбы шарнира поворотного кулака в шаровую опору и корпус поворотного кулака.

Перед сборкой на внутренние поверхности корпуса поворотного кулака и шаровой опоры наносим смазку Литол-24, около 0,5 кг

и вставляем полуось с шарниром равных угловых скоростей, на которые наносится ШРУС-4М до 100 грамм.

Установка шаровой опоры

Надеваем на полуось шаровую опору, при этом следим за правильностью её ориентации.

Низ шаровой опоры определяется очень просто: на фланце с нижней стороны — три отверстия, с верхней — два. Ориентацию корпусов поворотных кулаков рекомендуем замечать при разборке, например, кернением или краской. Обращаем на это внимание, поскольку узел собирается в любых сочетаниях и можно легко ошибиться.

Смазка шкворней

Коническую поверхность и резьбу зажимной втулки, трущиеся поверхности шкворня смажьте смазкой ШРУС-4М

Затяжка зажимных втулок

Вставляем в резьбовые отверстия корпуса поворотного кулака шкворни и заворачиваем зажимные втулки до упора шкворней в опоры. Если Вы установили шкворни с каналом под смазку, то для дальнейшей работы необходимо вывернуть из них пресс-маслёнки ключом «на 8»

Корпус поворотного кулака центрируем относительно шаровой опоры с точностью до 0,2 мм от торцов наплывов корпуса поворотного кулака, с помощью шкворневого ключа с головкой «на 27»

Как заменить шкворни своими руками?

Для начала сливаем масло из моста. Если оно черное, повторному использованию оно не подлежит. Далее срываем колесные болты и поддомкрачиваем автомобиль. Вывесив мост, приступаем к демонтажу суппорта и тормозного щита – они нам будут мешать при замене шкворней на УАЗе.

Далее вкручиваем в шкворень болт на М10. Затем вытягиваем шляпку и вынимаем элемент таким способом. Если демонтаж при помощи болта не получился, потребуется стальная пластина. Ее мы закрепляем над шкворнем и проделываем отверстие М10. Через него уже вкручиваем наш болт соответствующего диаметра. Под пластиной наживляем несколько гаек и закручиваем их.

При замене шкворня УАЗа важно полностью очистить старую втулку от смазки. Вместо нее закладывается новая. В качестве таковой используется «Литол-24». Дальше устанавливают новый шкворень. Его забивают молотком через деревянную плашку. Запрессовывается шкворень не полностью – важно исключить малейшие перекосы. В противном случае он пойдет туго и с характерным звуком. Если это произошло, шкворень достают наружу и запрессовывают по новой. Все остальные элементы собираются в обратной последовательности.

Читать дальше: Какая страна выпускает форд

Типы шкворней

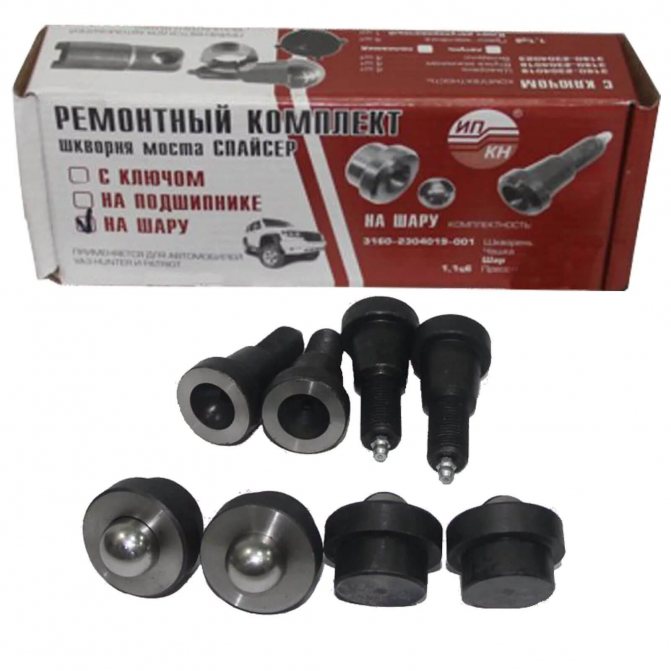

На этих внедорожниках устанавливают 4 вида шарниров, которые отличаются типом подшипника:

• пластиковая чашка;
• бронзовая чашка;
• стальной шарик;
• игольчатый подшипник.

На заводе штатно устанавливают только пластиковый и шариковый шарниры. Бронзовую чашку ставят вместо пластиковой без переделок, поэтому такой тюнинг увеличивает срок службы шкворня и не является внесением изменений в конструкцию автомобиля. Установка подшипникового шарнира требует серьезной переделки поворотного кулака, поэтому считается внесением изменений в конструкцию автомобиля.

Как снимать старые шарниры

Вне зависимости от типа шарнира основные операции демонтажа одинаковы. Для замены или регулировки шкворней потребуется ровная площадка. Кроме того, вам потребуются:

• домкрат и страховочная подставка;
• набор торцевых и рожковых ключей;
• набор отверток;
• набор головок и ключ-трещотка;
• динамометрический ключ;
• мощный вороток и удлинитель из куска трубы;
• чистые тряпки;
• противооткатные упоры;
• невысокая табуретка;
• помощник или помощница.

Это важно! Собираясь менять или регулировать шкворня, вы должны внимательно прочитать правила безопасности и всегда следовать им:

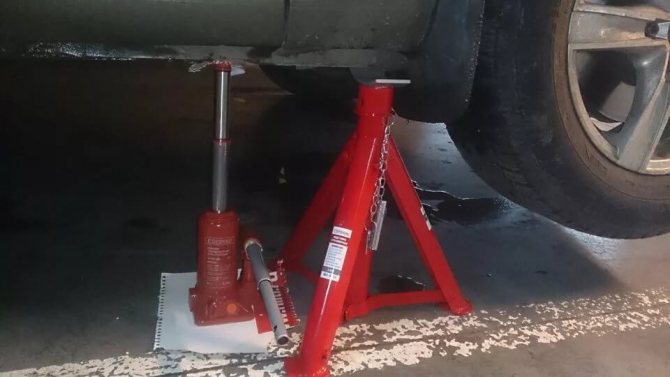

• никогда не оставляйте машину на домкрате, всегда ставьте страховочную подпорку, которую продают в любом автомагазине или широкий ровный чурбак;
• обязательно подпирайте колеса противооткатными упорами;
• никогда не выполняйте любые работы под автомобилем в одиночку – если что-то пойдет не так, то помощник сможет позвать помощь или самостоятельно помочь вам;
• не пейте спиртное, не употребляйте наркотические или психотропные вещества перед ремонтом автомобиля.

Пошаговое руководство

Мы разбили весь процесс на отдельные операции, которые необходимо выполнять последовательно. Это поможет не только в разборке поворотного кулака, но и в его сборке после установки новых или регулировки старых шарниров:
