Замена рулевых тяг и рулевых наконечников ваз 2108

ВАЗ 2109 замена рулевых наконечников

Начало барахлить управление на любимой девятке? Руль стал люфтить, меньше слушаться, вибрировать? Возможно, пришла уже пора произвести замену наконечников рулевых тяг, порадовать свою машинку свежими деталями? Эта подробная инструкция в точности опишет детали процесса замены наконечников, а также причины поломки, диагностику поломки и прочие советы. Обучающее видео поможет увидеть процесс своими глазами. Итак, приступим. Задача – замена рулевых наконечников на ВАЗ 2109.

• Причины поломки наконечников
• Виды неисправностей рулевого управления
• Инструменты для работы
• Замена наконечников
• Снятие
• Установка
• Заключение

Причины поломки наконечников

Рулевые наконечники – это не такой сложный механизм, как, например, двигатель внутреннего сгорания или коробка передач. Поэтому причин поломки у него не так уж и много, но сейчас их перечислим.

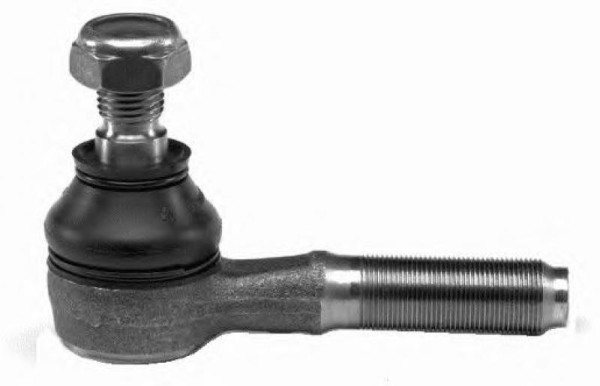

Замена рулевых наконечников ВАЗ 2109

• Первое – это износ временем. Так уж он, наконечник, устроен, что работает постоянно вращаясь. А тут уж что люди от такой жизни ломаются, что наконечники. Постоянное трение способствует быстрому изнашиванию деталей и, как следствие, выходу из рабочего состояния.
• Препятствовать этому процессу полностью невозможно. Единственный выход – покупать качественные рулевые наконечники. Но, опять же, рано или поздно их все равно требуется менять.
• Вторая причина – порванный пыльник. Как и шаровая опора, на ВАЗ 2109 наконечник рулевой тяги оснащен защитным пыльником. В процессе эксплуатации автомобиля он рвется и влечет за собой не хорошие последствия. Какие? Внутрь соединения попадает пыль и песок, что увеличивает изнашивание деталей и приводит к более быстрому износу.
• Третья причина – это недостаточное количество смазки. Как известно, трение без смазки не несет ничего хорошего. В результате отсутствия достаточного количества смазочного материала наконечник быстрее выходит из строя.

Как видно, при всем желании, замена рулевых наконечников на ВАЗ 2109 – процесс неизбежный в любом случае. Радует одно – цена на наконечники остается приемлемой.

Совет! При покупке наконечников, прислушивайтесь к продавцам, а также к другим владельцам автомобилей. Берите качественные наконечники!

Виды неисправностей рулевого управления

Сейчас проведем диагностику рулевого управления ВАЗ 2109. Попытаемся определить, в чем причина нарушения качества управления автомобилем – наконечник, или же что-то еще? Итак:

• Если рулевое колесо стало люфтить все больше и больше, то причиной тому может быть и не наконечник. Причиной люфта может являться и рейка – возможно, ее необходимо подтянуть, отремонтировать или даже заменить.

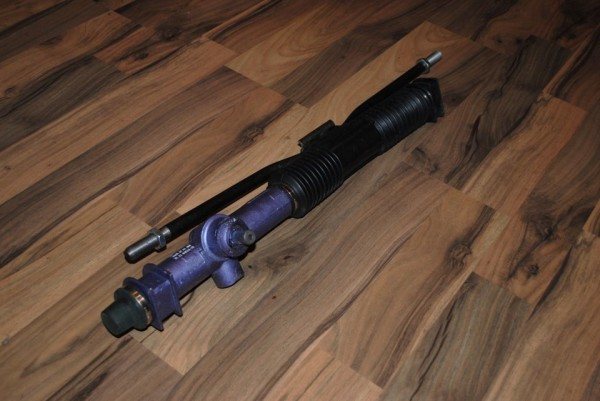

Возможно, необходима замена или ремонт рейки рулевого управления

• Конечно, рулевые наконечники – одна из первых причин ухудшения качества управления автомобилем. Как они диагностируются? Для этого не требуется много затрат и ума.
• Для диагностики достаточно загнать автомобиль на смотровую яму или эстакаду и провести несколько операций.
• На установленном автомобиле ставим стояночный тормоз, противооткатные упоры на всякий случай.
• Зайдя под машину необходимо взяться руками за рулевую тягу и с достаточным усилием подергать вниз-вверх.
• Если наконечник уже пора менять, то будет ощутим и даже заметен невооруженным глазом люфт в его шарнире.
• Такую же операцию необходимо сделать и на другом наконечнике.

Помните! Если все-таки наконечники оказались в нормальном состоянии, не останавливайтесь, а просмотрите рулевую рейку на предмет люфта. Читайте другие статьи или обратитесь в СТО.

Проверка состояния

Чтобы удостовериться, что все озвученные признаки вызваны именно наконечниками, этот факт следует проверить.

Многие спешат с выводами, сваливая вину на наконечники тяг. На самом деле те же признаки поломки могут свидетельствовать неисправности рулевой рейки. Порой, подтянув или отремонтировав ее, все возвращается на свои места, а наконечники оказываются в еще вполне пригодном для эксплуатации состоянии.

Статья в тему: Как правильно прокачать тормоза на ВАЗ 2110?

Итак, давайте проверим, действительно ли во всем виноваты наконечники. Для этого:

• Загоните автомобиль на эстакаду или установите на смотровой яме;
• Включите ручной тормоз, установите противокаты под колеса. Меры безопасности еще никто не отменял;
• Заходите под автомобиль и беритесь руками за рулевую тягу. Ее нужно с достаточно внушительным усилием подергать вверх и вниз;
• Если элемент действительно износился, определить это можно невооруженным глазом, поскольку люфт в шарнире будет существенный;
• Не забудьте такую же операцию провести со вторым концевиком рулевых тяг.

Меняя наконечники тяг, приобретайте сразу пару. Оставлять в работе один новый и один старый элемент — большая ошибка, которая может привести к самым непредсказуемым последствиям.

Гайки – они повсюду

Инструменты для работы

Замена наконечников рулевых тяг ВАЗ 2109 хоть и не сложный процесс, но голыми руками не делается. Вот, что необходимо иметь для успешного завершения замены наконечников:

• Домкрат
• Балонник
• Пассатижи
• Накидные ключи (головки); крайний случай – рожковые ключи
• Средство очистки ржавчины (WD-40 или аналоги)
• Съемник для наконечников рулевых тяг (желательно, но можно обойтись)

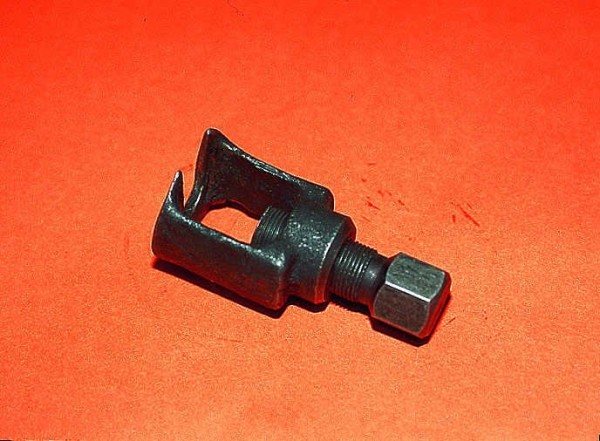

Замена рулевого наконечника ВАЗ 2109 удобнее со съемником

• Молоток
• Щетка по металлу

Подготовка к замене

Специалисты автосервисов рекомендуют за несколько дней до планируемой замены наконечников начать пробрызгивать гайки крепления WD-40 или другой проникающей жидкостью.

Если наконечники на вашей ВАЗ 2114 отходили больше одного зимнего сезона, главной трудностью будет снять их с поворотного кулака. Для откручивания гайки понадобится ключ с головкой на «17».

Если гайка сильно прикипела, выходом будет нагреть соединение строительным феном или газовой горелкой.

Часто возникает вопрос, каким способом вытащить наконечник из отверстия в поворотном кулаке. Есть два метода снятия: дедовский (кувалдой) и современный (съемником).

Для первого способа нужно выкрутить руль до упора и несколько раз сильно ударить по поворотному кулаку. От вибрации наконечник должен выскочить.

Недостатки этого способа:

• требуется навык для нанесения точного и сильного удара;
• некоторые опытные автовладельцы утверждают, что действуя таким способом, можно сократить срок жизни рулевой рейки.

Заменить наконечник лучше при помощи съемника. Съемник для ВАЗ 2114 обойдется всего в 250-300 рублей, но избавит от многих сложностей замены сейчас и в будущем.

Цены на рулевые наконечники за пару:

Замена наконечников

Теперь перейдем непосредственно к самому процессу замены наконечников рулевых тяг на автомобиле ВАЗ 2109 и подобных.

Снятие

Начинаем со снятия, уже отработавшего свое, наконечника:

Замена наконечника рулевой тяги ВАЗ 2109 с использованием специального съемника

• Автомобиль следует установить на смотровую яму или эстакаду.
• Устанавливаем противооткатные упоры, машину ставим на ручник и передачу.
• Берем балонник или подходящую головку с воротком подлиннее и откручиваем колесные болты. Полностью их не выкручивайте!
• Далее устанавливаем устойчиво домкрат и поднимаем автомобиль, чтобы колесо оторвалось от земли. Далее необходимо подставить под борт автомобиля пень или что-то подобное.

Помните! Не работайте с автомобилем, подвешенном на домкрате – опасно для здоровья и жизни!

• Снимаем полностью колесо и выворачиваем рулевое колесо в сторону, чтобы был обеспечен хороший доступ к рабочему пространству.
• Щеткой по металлу очищаем резьбу наконечника и забрызгиваем вэдэшкой (WD-40). Следует зачищать и брызгать обе резьбы – как резьбу на пальце, так и ту, которая вкручивается в рулевую тягу.
• Далее при помощи пассатижей (плоскогубцы) расшплинтовываем соединение рулевого наконечника.
• Далее берем накидной ключ и откручиваем гайку крепления наконечника. Если откручивается туго, необходимо добавить WD и приложить больший рычаг.
• После того, как гайка была успешно скручена, беремся за извлечение пальца наконечника из стойки амортизатора. Для этого используем специальный съемник рулевых наконечников.
• Заводим конец съемника за стойку амортизатора, вкручиваем толкатель до тех пор, пока палец не выйдет из зацепления.

Замена

Что ж, теперь приступаем непосредственно к процедуре замены. Сложной работу не назовешь, но без определенного набора инструментов добиться желаемого результата вы не сможете.

Когда нет специального съемника

Потому на вооружении у вас должны быть:

• Надежный домкрат;
• Баллонный ключ;
• Пассатижи;
• Накидные ключи головки или рожковые ключи (лучше первый вариант);
• Съемник для наконечников рулевых тяг;
• Всемогущее средство для удаления ржавчины WD40;
• Молоток;
• Щетка для работы по металлу.

Процесс замены

Все готово? Начинаем.

1. Поставьте машину на эстакаду или смотровую яму, установите под колеса противокаты, включите ручник и передачу. Безопасность превыше всего.
2. С помощью баллонного ключа или соответствующей головки с длинным воротком открутите колесные болты, но до конца откручивать их не надо.
3. Установите должным образом домкрат, поднимите автомобиль, оторвав колеса от земли. Для увеличения надежности и устойчивости, под машину лучше подставить что-то вроде кирпичей, пня или другой подобной опоры. Наличия одного домкрата мало, это очень опасно.
4. Теперь можете до конца открутить болты, и снять колеса.
5. Выверните руль в сторону до упора, что позволит обеспечить вам достаточно комфортный доступ к месту работы.
6. С помощью щетки по металла зачистите резьбу наконечника, после чего обязательно обработайте участок с помощью борца со ржавчиной — WD40. Обработать следует обе резьбы — резьбу, куда вкручивается наконечник в тягу и резьбу на пальце.
7. Подождите некоторое время, пока средство вступит в реакцию. После этого берите плоскогубцы или пассатижи, с помощью которых нужно расшплинтовать соединение наконечника рулевой тяги.
8. Накидным ключом открутите крепежные гайки поврежденного, вышедшего из строя наконечника. Если при откручивании возникают проблемы, крепеж не хочет отходить, еще раз обработайте вэдэшкой, подождите и повторите попытку. Возьмите больший рычаг, что упростит выполнение задачи.
9. Демонтировав гайку, необходимо извлечь палец наконечника из стойки. Тут вам пригодится съемник для рулевых наконечников. Его можно приобрести или одолжить у знакомых. Но у многих такого съемника нет. Потому умельцы нашли выход из такой ситуации.
10. Вам для снятия потребуется молоток, физическая сила и монтировка.
11. Накрутите на палец наконечника рулевой тяги гайку таким образом, чтобы палец при этом не выглядывал.
12. Монтировкой упритесь в выступ стойки и начинайте поддевать тягу в направлении вверх.
13. Точными прямыми ударами при помощи молотка начинайте выбивать наконечник вверх. Удары наносятся по месту соединения.
14. При таком кустарном методе демонтажа самым главным является ваша точность при нанесении ударов. Бейте максимально точно, чтобы не повредить прочие компоненты подвески своего ВАЗ 2109.
15. Когда палец наконец-то демонтирован, можно приступать к дальнейшим этапам.
16. Выкрутите рычаг из рулевой тяги. Но перед этим обязательно сделайте замер расстояния вкрученности наконечника. Так вы сможете более точно установить новый элемент по углам развал схождения.
17. Замер расстояния зачастую делают на глаз, опираясь на следы от старого наконечника. Нанесите метку или же просто воспользуйтесь линейкой, рулеткой.
18. Выкрутите ваш поврежденный наконечник из тяги. Тут уже можно все сделать вручную.

Не сложно, но долго

В процессе замены наконечников рулевых тяг многие расслабляются после того, как демонтировали старые элементы. На самом деле обратная сборка — не менее ответственный этап ремонта, от которого во многом зависит общий результат.

Обратная сборка

Чтобы собрать узел грамотно и правильно, следуйте инструкции.

• На новенький наконечник нанесите метку расстояния, на которое потребуется вкрутить элемент подвески;
• Проверьте, достаточно ли смазки на устройстве. Зачастую производитель добавляет небольшое количество, которого будет мало для нормальной, продолжительной работы узла. Потому обязательно добавьте качественной смазки;
• Вкрутите наконечник внутрь рулевой тяги на установленное расстояние согласно меткам;
• Вставьте палец концевика в отверстие амортизаторной стойки;
• Закрутите крепежную гайку рулевика;
• Установите на место шплинт. Если старый износился, лучше его заменить;
• Наденьте колесо, затяните болты, опустите автомобиль на землю.

Будет полезно: Замена генератора ваз-2114 своими руками: пошаговая инструкция
Зачастую, с целью сэкономить деньги, многие меняют только один наконечник, поскольку второй еще пригоден к эксплуатации. Но такая экономия мнимая. На практике правильнее и выгоднее заменить сразу оба элемента.

Завершив процедуру замены на двух колесах, затяните болты, пока машина подвешена на домкрате, опустите автомобиль и дотяните крепежные колесные болты окончательно. Будем надеяться, что вы купили качественные детали и вас не скоро побеспокоят рулевые наконечники.

Как заменить рулевой наконечник на ВАЗ 2108-ВАЗ 21099?

Примечание! Прежде чем менять наконечник, убедитесь действительно ли именно это вашему автомобилю и нужно, для проверки наконечника на предмет люфта проделайте следующую операцию, загоните автомобиль на смотровую яму и возьмитесь рукой за рулевую тягу (На ней ещё рулевой наконечник находится) и пошатайте усилием руки рулевую тягу (Вниз, вверх), в то время когда шатать тягу будете, смотрите на шаровой шарнир рулевого наконечника, если он будет шататься (Люфт иметь) то в таком случае смените рулевой наконечник, в ближайшее время на новый (Другой наконечник, точно таким же образом проверьте), если оказалось такое что оба наконечника исправны и работают нормально, а люфт у руля всё равно присутствует, то смотрите на рулевую рейку возможно она виновата в этом люфте!

Снятие: 1. Объясним кратко вить в замене рулевого наконечника нет ничего сложного, особенно когда под рукой есть съёмник, ну что же начнём, в начале снимите колесо (О том как снять колесо, читайте в статье: «Замена колеса на автомобиле») с автомобиля, затем возьмите смазку WD-40 или что то наподобие неё и очистите щёточкой гайку, которая крепит шарнир рулевой тяги к поворотному рычагу и взяв пассатижи, выньте шплинт которая не даёт этой гайки отвернуться (Он указан красной стрелкой), а когда он будет вынут, полностью открутите гайку и снимите её (Указана синей стрелкой) и при помощи спец. съёмника выпрессуйте палец шарового шарнира из отверстия в который он входит (см. маленькое фото) и затем ослабив гаечным ключом гайку (Указана зелёной стрелкой) за счёт которой наконечник к рулевой тяги крепится, выверните после чего наконечник провернув его рукой против часовой стрелки (При выворачивании обязательно подсчитывайте, сколько наконечник сделает оборотов, новый на точно такое же количество закручивайте).

Примечание! Если вдруг вам будет нужно поменять пыльник у рулевого наконечника или набить в него по больше смазки, тогда снять будет нужно его следующим образом, сперва металлическое кольцо нужно будет снять вдоль пальца шарового шарнира (см. фото 1), затем поддев отвёрткой, снимите стопор который держит пыльник на шарнире (см. фото 2) и можете смело после чего снимать сам пыльник с шарнира и набивать в шарнир смазку, только обратно подсоединяйте пыльник так, чтобы он в паз встал и плотно закрепите его, чтобы под него не попала не грязь не влага!

Установка: Наконечник на рулевую тягу ставится в обратном порядке снятию и чтобы развал не особо сбился, заверните его на прежнее обороты как это было сказано ранее.

Дополнительный видео-ролик: Более подробно понять как производится замена рулевого наконечника на таком автомобиле как Лада девятой модели, вы можете в ролике, который расположен чуть ниже:

ВАЗ-2109

: замена
рулевых наконечников своими руками
На автомобиле ВАЗ-2109 подмена управляющих наконечников осуществляется через каждые 20-40 тыщ км пробега. Естественно, это значение вам понравятся другим, зависит впрямую от правильного подбора студии, по каким дорогам обычно ездит автомобиль, от манеры вождения. Осторожные автомобилисты бывают вариации достаточно длительно ездить на одних и тех же управляющих наконечниках. Рулевое – это один из принципиальных компонент в автомобиле. Конкретно от него впрямую зависит ваша и пассажиров безопасность. Важно иногда инспектировать исправность, создавать ремонт. Рулевое состоит из рейки, тяг, наконечников, колонки.

Признаки неисправности рулевых наконечников ВАЗ-2109

Конкретно управляющие наконечники в большинстве случаев изнашиваются на автомобиле. Чтоб их проверить, нужно пользоваться эстакадой, подъемником или смотровой ямой. Работать, подняв перед авто на домкратах, нет комфортно, потому что практически ничем не места. Пристально осмотрите пыльники управляющих наконечников. Если для них имеются трещинкы, то лучше немедля выполнить ремонт. Непонятно, каковой возраст этих трещинок. А практически в течение нескольких часов через одну проникает вовнутрь достаточно множество пыли и грязищи.

Это приведет для того, что шариковый шарнир начнет посильнее изнашиваться. Даже промывка с следующим нанесением свежайшей смазки и подменой пыльника может не спасти ситуацию. Проверьте величину свободного хода каждого наконечника тяг. Он не должен превосходить значения в полтора мм. Если чем просто, то нужно поменять

управляющие
наконечники
. Также признаком износа является наличие сторонних звуков не знакомых управляющего управления.

Замена рулевого наконечника ВАЗ 2108 , 2109 , 21099 , 2110 , 2115 , Приора , Калина

Как изменяется рулевой наконечник

на автомобиле
ваз
2108. 2115 , Калина , Приора Начиная с поднимаем автомобиль.

Конечно, нужно приобрести конкретно управляющие наконечники

. Лучше выбирать создание одной из 3-х компаний:

1. «Трек Чемпион».
2. Стоковые, которые поставляются на сборочный поток «АвтоВАЗ».
3. «Белмаг».

Необходимо проконтролировать то, что «АвтоВАЗ» производит авто, а не запчасти к сложившейся ситуации! Потому гласить, что управляющие наконечники

произведены «компанией АвтоВАЗ», решительно некорректно. Нашему клиенту остается запчасти выполняются на ближайшей территории нашей обширной страны, также в ближнем и далеком зарубежье.

Что потребуется для замены

Прежде всего, вам нужно будет приобрести сами наконечники. Автолюбители и специалисты автосервисов рекомендуют покупать эти детали одной из марок:

• стоковые производства АвтоВАЗа;
• «Трек-чемпион»;
• «Белмаг».

Наибольшей популярностью пользуются «родные» автозапчасти, так как они отличаются большим ресурсом. Несмотря на их низкую цену, грамотные слесари на ВАЗ-2109 рекомендуют ставить именно сток. Однако важно приобретать детали в проверенных местах, у официальных дилеров. На рынках и в небольших магазинах вам могут продать восстановленные комплектующие, которые не прослужат и месяца. Кроме наконечников, вам потребуется сразу же заменить пыльники.

Дополнительно вам потребуется приобрести специальный съемник для шарнирных соединений. Если его не будет, то риск шанс повредить тяги. Приготовьте и обычные инструменты – набор накидных ключей и плоскогубцы.

Будет полезно: Замена втулок стартера ваз-2109 своими руками: видеоинструкция

Проведение ремонта

Полный спектр работ производят без смотровой ямы по другому эстакады. В особенности в этом случае, если у вас карбюраторный автомобиль. Здесь намного меньше компонент под капотом, которые мешают проведению работы. Под задними колесами непременно устанавливайте упоры, чтоб автомобиль при выполнении ремонта не скатывался. Поначалу ослабьте болты колес, потом приподнимите с помощью домкрата ремонтируемую сторону. После чего можно стопроцентно вывернуть болты крепления колес и снять их. При наличии плоскогубцев извлеките шплинты, которые задерживают гайки наконечников от проворачивания. И дальше на ВАЗ-2109 подмена управляющих наконечников протекает свободно.

Накидным ключом на 19 выверните гайку. Сейчас нужно отсоединить наконечник конкретно от тяги. Для этой цели вам необходимо использовать ключ на 27. Лучше выкручивать удерживающие гайки как будет произведена грамотная установка, как из поворотного кулака вытащат наконечник. Когда выкручиваете наконечник, обязательность считайте число оборотов. В процессе установки нового вкручивайте его на аналогичное число витков. Это дозволит хотя бы приблизительно настроить схождение колес.

Какие могут быть трудности

Обычно тяжело разбирается тот узел, где соединяется управляющая тяга 2109

с наконечником. На него нередко попадают грязюка, вода, главное – рядом повсевременно жаркий движок. Это приводит для того, что загрязняется резьба. А бывает проникающая смазка бессильна. Потому пользуйтесь маленькой хитростью. Нужно стопроцентно снять управляющую тягу совместно с наконечником.

Для этой цели вам необходимо с помощью ключа на 10 вывернуть железную планку, которая прикрывает рейку. Потом, используя ключ на 22, вывернуть болт, за ранее отжав стопорную шайбу. После чего конечно без усилий снять управляющую. Используя съемник управляющих наконечников, извлекаете шарнир из поворотного кулака. Потом нагреваете резьбовое соединение. Аккуратненько постучите маленьким молотком по гайкам. При всем этом вся грязюка и ржавчина разрушатся, резьбовое соединение освободится. При помощи ключей довольно вывернуть гайки и установить новый наконечник.
