Замена ремня грм на ваз 2109 и 21099. пора учиться

Привод генератора девятки

В заводской комплектации автомобили Лада Самара оснащаются 3 типами бензиновых двигателей объемом в 1,1,1,3 и 1,5 литра. На всех этих моторах газораспределительный механизм приводится в действие зубчатым ремнем. Производитель рекомендует менять этот расходник через каждые 50000 километров пробега.

Несвоевременная замена ремня ГРМ на двигателях приводит к дорогостоящему ремонту головки блока цилиндров. Исключение — автомобили, оснащенные двигателем объемом 1,5 литра. В поршнях этого мотора есть заводские выштамповки для клапанов.

Чтобы заменить ремень газораспределительного механизма на автомобиле ВАЗ 21099 своими руками, если на нем установлен инжектор, особых навыков не требуется. Если на автомобиле смонтирован карбюратор, то последовательность действий та же, но шкив коленчатого вала снимается по-другому.

Разборка: часть 1

Замена ремня ГРМ на ВАЗ — не очень трудоемкая процедура, но, как и все работы с двигателем, требует аккуратности, внимательности и терпеливости. Неточности приведут вас прямиком к мотористу, и легким испугом вы уже не отделаетесь. Список необходимых запчастей:

1. Зубчатый ремень.
2. Водяной насос (помпа) с прокладкой.
3. Натяжной ролик.
4. Шпилька ролика.
5. Шестерня ГРМ ВАЗ 2108-99.
6. Автогерметик.

Кроме того, вам понадобится помощник.

Снимаем старый ремень

Сначала необходимо перевести рычаг переключения передач в нейтральное положение, поставить машину на ручной тормоз, открыть капот и подставить противооткатные упоры под задние колеса. Далее нужно достать из багажника домкрат, сумку с инструментами и запасное колесо. Все. Можно приступать.

1. Снимаем клемму «-» с аккумулятора.
2. На левой передней части двигателя находится черная пластиковая крышка ремня ГРМ — откручиваем 3 болта и снимаем ее.
3. Под крышкой можно увидеть шестерню распределительного вала с надетым на нее ремнем. Обратите внимание на расположение ремня — если он лежит не точно посередине шестерни, а ближе к двигателю, значит, скорее всего, погнута шпилька натяжного ролика, ее придется заменить.
4. Далее нам нужно снять ремень генератора. Делается это очень просто: необходимо отпустить верхний стопорный болт и отодвинуть генератор к двигателю. Натяжение ремня ослабнет, и его можно будет снять одним движением руки.
5. Теперь нам необходимо выставить распределительный вал по меткам. Для этого нужно найти корпус сцепления (справа от мотора) и, глядя в окошко на корпусе, проворачивать коленчатый вал за шкив до тех пор, пока метка на маховике не совпадет с меткой на корпусе сцепления.

https://youtube.com/watch?v=Ax04sYq4NP4

Замена ремня ГРМ на ВАЗ 21099 своими руками

С конвейера автомобильного , автомобили серии Лада Самара выходят с тремя разными по объему типами двигателя. Но, вне зависимости от того, каким объем обладает тот или иной двигателя, его механизм, отвечающий за распределение газов, начинает действовать под воздействием особого ремня, который оборудован специальными зубцами. Согласно рекомендации производителя, данный элемент транспортного средства должен сменяться каждые пятьдесят тысяч километров. Очень важно производить смену зубчатого ремня во время, так как при его разрыве высока вероятность серьезного повреждения системы двигателя, что в свою очередь может привести с дорогостоящему ремонту.

В самостоятельной замене зубчатого ремня конструкции ГРМ транспортного средства выпускаемого в серии Самара, нет ничего сложного, и ниже мы вам объясним, как это сделать. Но сейчас отметим, что, несмотря на простоту манипуляций, вы должны все делать очень внимательно, так как малейшая ошибка может привести к серьезным проблемам с мотором, а это, обычно, весьма дорогой ремонт.

Какие запасные части потребуется для проведения смены ременного привода системы ГРМ на 21099?

Чтобы при смене старого ремня ГРМ новым, у вас должны быть сразу под рукой все необходимые запасные части:

1. Новый ремень с зубцами. 2. Помпа и прокладка к ней. 3. Ролик натяжения. 4. Шпилька для ролика натяжения. 5. Шестеренка для ременного привода ГРМ. 6. Автомобильный герметик.

Видео. Как заменить ремень ГРМ на ВАЗ 21099 своими руками

Также, настоятельно рекомендуем производить смену ременного привода ГРМ на ВАЗ 21099 с помощником.

Процедура демонтажа ременного привода конструкции ГРМ транспортного средства

Чтобы произвести смену зубчатого ремня правильно, вам следует придерживаться четкой последовательности действий:

1. Отключаем «минус» от аккумулятора. 2. С левой стороны на двигателе расположена крышка из черного пластика, которая относится к ременному механизму ГРМ. Ее необходимо снять. Для этого требуется открутить три крепежных болта. 3. Сняв крышку, вы обнаружите шестеренку распредвала и надетый на нее ремень ГРМ. Прежде чем продолжать, вам следует произвести внимательный визуальный осмотр, если вы обнаружите, что ремень смещен в сторону двигателя, то можете быть уверены, что погнута шпилька, а значит ее требуется заменить. 4. Следующей манипуляцией, необходимо произвести демонтаж ременного привода генератора. Для этого немного откручиваем стопорный болт и сдвигаем генератор в сторону мотора. Это должно привести к тому, что сила натяжения снизится, и ремень можно будет легко снять. 5. Далее требуется произвести корректировку распредвала на основе меток. Чтобы произвести данную манипуляцию, вам следует обратиться к корпусу сцепления, который расположен справа от двигателя. Далее начинаем проворачивать коленвал и смотрим в окошко корпуса сцепления. Нам нужно добиться того, чтобы метка, поставленная на маховике, совпала с меткой, которая поставлена на корпусе сцепления 6. После того, как метки выставлены, требуется ослабить крепежную гайку ролика натяжения и отвести его немного вбок. 7. Далее требуется снять ремень с шестеренки распределительного вала. 8. Следующим действием должен идти полный демонтаж правого переднего колеса транспортного средства. Надежно закрепите автомобиль и выставите страховку, чтобы обезопасить свое здоровье. 9. Теперь нужно снять боковой защитный щиток. Чтобы это сделать, вам потребуется выкрутить три крепежных болта. 10. Далее требуется демонтировать шкив коленвала. Чтобы это сделать, вы должны одновременно фиксировать маховик и откручивать крепежный болт шкива. Тут вам очень даже поможет помощник. 11. Теперь вы можете снять ремень конструкции ГРМ.

Видео. Замена ремня ГРМ на ВАЗ 21099 своими руками

Отметим, что после того, как ремень демонтирован, вы ни в коем случае не должны проворачивать валы, так как у клапанов нет защиты от поршней.

Как установить помпу и ролик натяжения?

Согласно инструкции автомобильного , вместе с ремнем механизма ГРМ, настоятельно рекомендуется производить замену ролика натяжения и помпы. Также, стоит отметить, что если при разборе вы обнаружите, что шестеренка распредвала изношена, то ее следует также заменить.

В замене помпы, нет ничего сложного, ниже представлена простая пошаговая инструкция для этого процесса:

1. Слейте жидкость охлаждения в любую тару. 2. Далее следует открутить шестеренку распределительного вала. При этой манипуляции вы должны удерживать от поворотов заднюю крышку, это можно сделать при помощи вставленной в отверстие шестеренки отвертки. 3. Демонтируем открученную шестеренку. 4. Теперь вам необходимо демонтировать заднюю крышку. Для этого вам следует выкрутить четыре крепежных болта и одну гайку. 5. Далее вытягиваем старую помпу. Для этого вам следует потянуть при помощи отвертки за шкив с зубцами. 6. Остается только поставить новую помпу. Не забудьте залить на место охлаждающую жидкость. В процессе снятия ролика натяжения, нет ничего сложного. Вам нужно лишь открутить крепежную гайку и демонтировать его со шпильки.

Единственным критичным моментом, является шайба под роликом, не потеряйте ее, так как встретить ее в продаже можно крайне редко.

Напомним, что в предыдущей статье мы рассматривали как заменить радиатор охлаждения на Гранте своими руками. Все детали имеют какой-то срок годности и радиатор охлаждения двигателя – не исключение.

Как установить новый ремень конструкции ГРМ на «девяносто девятую»?

Ниже представлена простая пошаговая инструкция по установке нового зубчатого ремня ГРМ:

1. Пропускаем новый ремень под шестеренку коленчатого вала. 2. Надеваем зубчатый ремень на шестеренку распределительного вала. 3. Цепляем за шкив с зубцами помпы и пропускаем по правую сторону от ролика натяжения. 4. Закрепляем болтами шкив коленвала. 5. Ставим на место ремень генераторной системы и производим его натяжение. 6. При помощи гайки ролика натяжения выставляем правильную силу натяжения ремня конструкции ГРМ.

По окончании работ, обязательно убедитесь, что все метки совпали между собой, так как если это не так, может произойти серьезная поломка двигателя.

Дальнейшие шаги

Метка на маховике и распредвале

Если метки совпали, значит, поршень первого цилиндра находится в самом верхнем положении. Это крайне важно для того, чтобы правильно отрегулировать газораспределительный механизм при установке нового ремня. Кроме того, необходимо убедиться в том, что метка на шестерне ГРМ совпадает с планкой на кожухе.

1. После выставления меток отпускаем натяжной ролик, ослабив гайку, и отводим его в сторону.
2. Снимаем ремень с шестерни распредвала. Теперь полному снятию его мешает только шкив коленчатого вала, который приводит в действие генератор.
3. Ослабляем гайки правого переднего колеса, поднимаем машину домкратом, снимаем колесо.
4. Подставляем снятое и приготовленное запасное колеса под машину — если сорвет домкрат, это спасет вам жизнь. Поворачиваем рулевое колесо вправо до упора.
5. Залезаем под правую колесную арку, откручиваем 3 болта крепления бокового защитного щитка и снимаем его.
6. Для того чтобы снять шкив коленчатого вала с автомобиля, на котором установлен инжектор, необходимо одновременно отверткой удерживать маховик от проворачивания (через окошко в корпусе сцепления) и откручивать болт крепления шкива.

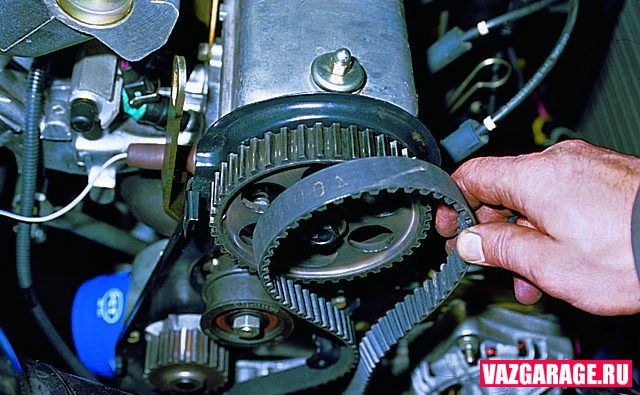

7. Снимаем ремень ГРМ.

Примечания:

• после снятия ремня с шестерни распредвала ни в коем случае нельзя проворачивать коленчатый и распределительный валы, иначе поршни ударят по клапанам;
• если на автомобиле ВАЗ 21099 установлен карбюратор, то шкив коленвала можно удержать в одиночку.

Установка водяного насоса и натяжного ролика

https://youtube.com/watch?v=YcL7o1iwaSw

Заводом-производителем рекомендуется замена ремня ГРМ вместе с помпой и натяжным роликом. Кроме того, в случае сильного износа следует менять и шестерню распределительного вала.

Для того чтобы заменить помпу, нужно провести следующие операции.

1. Слить охлаждающую жидкость в какую-нибудь тару.
2. Открутить шестерню распредвала, удерживая от поворачивания отверткой, вставленной в отверстие шестерни и упертой в гайку, крепления задней крышки.
3. Снять шестерню.
4. Открутить гайку и 4 болта крепления задней крышки и отодвинуть ее в сторону.
5. Вынуть старую помпу, потянув ее отверткой за зубчатый шкив.
6. Установить новую деталь вместе с прокладкой.
7. Собрать все в обратном порядке.
8. Залить тосол.

Водяной насос можно не менять, если вам не сложно будет снова разбирать всю конструкцию, когда старый потечет.

Проверяем натяжку ремня

Натяжной ролик нужно менять обязательно, так как внутри него есть смазанные подшипники. Их ресурс рассчитан таким образом, чтобы смазка кончалась через 50000 километров пробега. Потом они начинают сыпаться.

Для замены старого ролика нужно открутить гайку и снять его со шпильки. За роликом есть шайба, не потеряйте ее, в магазинах они появляются редко. Теперь можно надеть новый ролик и прикрутить его на ось.

Функции ремня ГРМ

Благодаря работе газораспределительного механизма осуществляется открытие и закрытие группы клапанов. В результате этого в цилиндры поступает воздушно-топливная смесь, и удаляются отработанные газы. Ремешок ГРМ синхронизирует работу валов. Таким образом происходит синхронное движение клапанов и поршней, тем самым исключается их столкновение.

Схема расположения ремня ГРМ

Ременная передача представляет собой обод из резины, на внутренней стороне которого имеются зубья, исключающие его проскальзывание на шестеренках. Производители ВАЗ 2109 установили срок эксплуатации газораспределительного ремня 50-60 тысяч километров, но реально его приходится менять через 35-45 километров пробега.

Ремень требует замены при обнаружении следующих дефектов:

• трещины, морщины на внутренней и внешней поверхности;
• износ, обрыв зубьев;
• слабое натяжение, в результате чего ремешок сползает;
• следы рабочих жидкостей на поверхности;
• обтрепанные боковые поверхности.

Если обнаружен любой их дефектов или вышел срок эксплуатации изделие необходимо заменить.

Ремешок со следами износа

Когда ремень рвется, клапана встречаются с поршнями. В результате чего они гнутся, могут испортиться поршни, поцарапаться стенки цилиндров, что приведет к дорогостоящему ремонту головки блока цилиндров. Вот почему опытные автолюбители рекомендуют делать визуальный осмотр резинового изделия через 15-20 тысяч пробега и не допускать его износа до критического состояния, когда он может порваться.
