Замена масла в КПП ВАЗ 2107 через салон: мифы и реальность

УСТРОЙСТВО

Вся трансмиссия «семёрки жигулей» заключена в блок, закрывающийся с обеих сторон крышками. Селектор передач расположен сверху. Работа коробки основывается на трёх валах:

• первичный;
• промежуточный;
• вторичный.

Первичный фактически выступает с шестернями, которые вращаются на подшипнике в картере коробки, одним целым. Вторичный является его продолжением: на нём расположены шестерёнки первой, второй и третьей скоростей. Они двигаются по заданной траектории и взаимодействуют таким образом с шестерёнками промежуточного вала.

Величина вращательного момента напрямую зависит от диаметра шестерёнок, который у различных валов в КПП на ВАЗ 2107

несколько различается. Вращение вторичного вала происходит на подшипниках, один из которых – роликовый — расположен спереди, а остальные – на задней крышке и в картере.

Функция промежуточного вала – передача вращательного момента в нужном количестве между вторичным и первичным, от первого из названных ко второму соответственно. Как и в случае с первичным, сам промежуточный вал и шестерни составляют единый механизм. Вращение осуществляется на шарикоподшипниках. Блоки, отвечающие за пятую и заднюю передачи, расположены здесь.

В левой части корпуса коробки располагается отверстие, через которое производится доливка и замена масла

трансмиссии. Между крышками и блоком расположены герметичные прокладки для минимализации риска подтёков рабочей жидкости.

ВАЖНО: минимально необходимое количество масла для нормального функционирования механической КПП на ВАЗ 2107 – 1,5 литра. Некоторые автовладельцы, чтобы упростить процедуру, осуществляют заливку прямо в месте стыка селектора с корпусом коробки. Разумеется, это гораздо легче, нежели доливка рабочей жидкости через отверстие на поддоне.

Сам процесс переключения осуществляется с помощью вилок, которые активируются рычагом. Как только он меняет своё положение, шарнир сцепляется одним концом с выемкой на оси, а другим – с вилкой. Поскольку рычаг отвечает за перемещение вилки, этот процесс и влечёт сцепление шестерней вторичного и промежуточного валов. Передача переключается, когда происходит замыкание цепи её вращательного момента – тогда вторичная ось начинает двигаться со скоростью, отвечающей передаточному числу.

РЕМОНТ

На ВАЗ 2107 5

-ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

• износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т.д.;
• несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
• неоригинальные запасные части, имеющиеся в составе коробки;
• повреждение корпуса КПП механическим воздействием;

Когда дело касается коробки передач, даже если это «Жигули», оптимальным вариантом будет поручить диагностику и обслуживание

специалистам на СТО. Благо,
отремонтировать
её обойдётся не слишком дорого, за исключением редких случаев, требующих полной замены всего механизма, когда более целесообразно будет уже приобрести такой же новый автомобиль.

Как заменить сальник кпп ваз 2107

Подробная видео инструкция о том как поменять сальник вторичного вала КПП (другое название «задний сальник») на классическом семействе ВАЗ 2107 2106 2105. Основные симптомы умершего сальника КПП — подтёки масла из коробки передач. С ремонтом лучше не затягивать и приступать к замене при первой возможности.

Видео как заменить сальник вторичного вала КПП на классике ВАЗ 2107 2106 2105:

После просмотра видео я думаю вы без проблем можете своими руками поменять сальник вторичного вала на КПП, как снять кардан мы уже показывали, смотрите материалы в разделе «ходовая».

Замена паука карданного вала на ВАЗ 2107

В автомобилях с задним приводом, которые относятся к классическому ВАЗу, крутящий момент от коробки до коробки передач заднего моста передается через вал гребного винта. Конструкция последнего проста и надежна. Однако, как и все узлы автомобиля,
кардан ВАЗ 2107 требует контроля состояния и периодического обслуживания. В таких случаях возникает необходимость ремонта карданов:

• крест рухнул (изношен);
• выравнивание вала;
• подвесная подвеска;
• рухнула упругая муфта.

Для ремонта карданного вала его необходимо извлечь из машины. Это можно сделать даже без ямы и лифта, просто поднимая переднюю часть автомобиля с помощью домкрата. Но этот метод неудобен и не полностью безопасен. Поэтому лучше работать в гаражных условиях, где есть автоподъемник или смотровая яма.

ХАРАКТЕРИСТИКИ

Производство автомобиля осуществлялось с 1982 по 2013 годы. Комплектации ВАЗ 2107 предусматривают наличие двигателей малого объёма и мощности, от 1,3 до 1,7 литра. Минимальное количество лошадиных сил – 64, максимальное – 135.

Пятиступенчатой механикой комплектуются все вариации без исключения. Время разгона до 100 километров в час варьируется от 13 до 17 секунд, в зависимости от ДВС. Хотя максимально допустимая скорость авто – 180 километров в час, превышать отметку в 140 не рекомендуют даже сами инженеры. Опасность обусловлена низшей оценкой по автомобильным стандартам безопасности (не самое удачное расположение двигателя, хрупкие кузовные материалы и т.д.), высокой вероятностью возникновения заноса из-за малого веса – 1040 килограммов — и привода на задние колёса.

Устройство КПП ВАЗ 2107 и схема ее сборки достаточно сложны, вследствие чего ее диагностику и ремонт традиционно поручают специалистам. Но для осмысления принципа ее работы познакомиться с ее устройством лишним не будет.

Коробка передач или же трансмиссия — это именно та система, которая наиболее часто выходит со строя, поэтому при ее пользовании необходимо соблюдать некоторые правила, чтобы продлить ее ресурс.

Течет масло между коробкой и мотором: почему так происходит

Для лучшего понимания и быстрого выявления проблемы начнем с особенностей смазочных жидкостей в КПП и ДВС. Дело в том, что условия работы трансмиссии и силового агрегата значительно отличаются. По этой причине в двигатель заливается моторное масло, а в коробку передач специальное трансмиссионное. Как для мотора, так и для КПП смазочный материал может иметь минеральную, синтетическую или полусинтетическую основу.

Однако на этом сходство заканчивается. Обратите внимание, указанные жидкости сильно отличаются по своим базовым свойствам (вязкость) и пакетам химических присадок. Это обусловлено тем, что в двигателе смазка подается к нагруженным узлам и деталям под давлением, к элементам с меньшими нагрузками поступает путем разбрызгивания.

Параллельно моторное масло сильно нагревается, подвержено окислительным процессам и т.д. В большинстве коробок передач (кроме гидротрансформаторных АКПП) сопряженные детали смазываются посредством разбрызгивания смазочного материала во время вращения узлов, нагрузки на детали внутри трансмиссии намного меньше по сравнению с ДВС.

Такие особенности работы определяют и общий срок службы смазочных материалов в каждом узле (в среднем, 10 тыс. км. для моторного масла и 50-80 тыс. для трансмиссионного). Еще отметим, что для каждого узла производитель ТС определяет индивидуальные допуски по вязкости и другим параметрам смазки.

Не подходит вязкость моторного или трансмиссионного масла

Теперь вернемся к нашей основной проблеме. Вполне очевидно, что если течь между коробкой и двигателем появляется сразу после перехода с более «густого» по SAE масла на маловязкую смазку (например, была произведена замена минералки на жидкую синтетику), тогда высока вероятность банального несоответствия залитого материала рекомендуемым параметрам.

Если проще, использование маловязких смазок в КПП и ДВС может привести к появлению течей. Итак, что нам дает эта информация. Самое главное, если масло в моторе или коробке окажется неподходящим, тогда подтекание можно легко устранить путем замены смазочного материала на рекомендуемый.

Если же никаких других предпосылок для появления утечек не выявлено, тогда уместно говорить о неисправности. При этом анализ самого масла позволяет определить, откуда оно течет, из коробки или двигателя. Давайте остановимся на этом подробнее.

Возникла неисправность в ДВС или КПП: как точно определить

Если залитые в мотор и КПП жидкости соответствуют всем параметрам, тогда течь масла в месте соединения двигателя и коробки передач является результатом поломки одного из указанных агрегатов. Реже, но вполне возможно одновременное возникновение неполадок сразу в обоих узлах.

Как уже было сказано, смазка в КПП и ДВС отличается по консистенции, цвету и запаху, что позволяет сделать некоторые выводы. Для первичной диагностики это очень важно, так как можно точнее определить, какой агрегат дал течь и почему. Для этого нужно внимательно изучить потеки, цвет масла, пыль и грязь на нем.

Теперь перейдем к проверке. Сразу отметим, что точно определить причину обычно мешает ограниченный доступ. Другими словами, возможность визуального осмотра места соединения двигателя и коробки может отсутствовать. В такой ситуации самым простым способом определения, откуда течет жидкость, является проверка уровня масла в двигателе.

Для этого уровень оценивается по щупу, снижение показателя укажет на проблемы с мотором. Добавим, что КПП на некоторых автомобилях также может иметь свой масляный щуп. Однако такая проверка позволяет точно определить проблемный агрегат тогда, когда масло интенсивно вытекает наружу. В этом случае обычно можно также заметить масляные пятна под передней частью автомобиля.

Если же были обнаружены только потеки на поверхностях и деталях в месте соединения трансмиссии и силового агрегата, тогда уровень смазки не всегда сильно падает. В такой ситуации помогает дополнительная оценка подтекающей жидкости.

Моторное масло имеет более светлый рыжевато-янтарный оттенок, оно текучее, его подтеки условно «впитывают» в себя пыль и грязь. Трансмиссионное масло обычно темнее, может иметь красноватый оттенок (масло ATF). Такая смазка гуще, имеет характерный едкий запах, подтеки быстро обрастают толстым слоем пыли, накапливая загрязнения на своей поверхности в виде «шубы».

Отметим, что на практике также часто используется следующий способ. Часть вытекающей жидкости нужно собрать в емкость, в которую предварительно была залита вода. Моторное масло при попадании в воду сворачивается, сохраняя форму капли, после чего опускается вниз. Трансмиссионная жидкость на дно не опускается, расплываясь по поверхности пятном.

Схема устройства КПП

Сама по себе схема переключения передач 5-ти ступенчатой коробки практически такая же, как и 4-х ступенчатой, лишь с тем отличием, что к ней добавлена еще одна 5-ая скорость, которая включается перемещением рычага влево до конца и вперед. Схематическое изображение главных узлов конструкции выглядит так:

Трансмиссия ВАЗ 2107 заключается в корпус №3, который закрыт крышками. Вверху расположен рычаг переключения №5.

Главные системы и части КПП находятся в корпусе №3.

Трансмиссионная система складывается из трех валов:

• первичного с четырьмя шестеренками;
• вторичного №10 с шестеренками;
• промежуточного.

Поскольку схемы этих механизмов отличаются сложностью, остановимся на них подробней.

Первичный вал

Первичный вал — это одно целое с шестернями, вращающимися на подшипнике №3, который находится в картере КПП.

Вторичный вал

Вторичный вал — это в некотором роде продолжение первичного вала. На нем находятся шестеренки 1-ой №23, 2-ой №24 и 3-ей №25 скоростей, которые перемещаются в заданных положениях, которые входят в сцепление с надлежащими шестеренками промежуточного №1. Шестеренки отличаются по диаметру, вследствие чего изменяется величина вращающего момента.

Вторичный вал вращается на подшипниках №9, №11 и №12. 1-ый – роликовый ставится в первичный, другие — в картер и заднюю крышку.

Промежуточный вал

Промежуточный вал необходим, чтобы передавать вращающий момент необходимой величины к вторичному от первичного. Вращение происходит на шарикоподшипниках №2, №22 и №19. Шестеренки и вал представляют собой одно целое. В данном блоке находятся шестерни 5-ой №18 и задней №20 передач. Задняя ставится на вал №21, соединяется со вторичными шлицами.

Заливается трансмиссионная смазка в коробку ВАЗ 2107, посредством отверстия №11, которое находится в левой части корпуса и закрывается специальной заглушкой. Нижняя часть корпуса закрывается крышкой из стали, закрепленной гайками. Места, где соединяется крышка и корпус, герметизируется с помощью прокладок, которые предотвращают возможную течь смазки. Подшипники всех осей закрываются специальными сальниками, не дающими смазке возможности вытечь.

Объем масла, который необходим для заправки КПП ВАЗ 2107, — приблизительно 1,6 л. Отдельные водители льют смазывающую жидкость через то место, где ручка вставляется в коробку. Этот способ существенно легче обычного, потому что ручка располагается в легкодоступном месте, чего никак нельзя сказать о горловине для заливки масла.

Переключение скоростей происходит посредством вилок, приводимых в движение рычагом. Ключевые части системы переключения передач продемонстрированы на схеме.

Подведем итоги

Достаточно распространенной ситуацией является то, что водитель может долго не замечать возникшей проблемы, особенно если сальники, прокладки и уплотнители не текут, а «потеют». Другими словами, уровень смазки снижается, но постепенно. Опасность состоит в том, что агрегат все равно подвержен износу, а также рано или поздно может открыться сильная течь. В этом случае коробка передач или двигатель останется без масла за считанные минуты.

По этой причине важно обращать внимание на появление шумов и стуков в двигателе и трансмиссии. Для КПП (особенно АКПП) также никак нельзя оставлять без внимания затрудненное переключение, появление рывков, толчков или задержек при включении передач. Что касается утечек масла, затягивать с ремонтом в этом случае никак не стоит.

Вытекающая смазка не только загрязняет КПП и ДВС, но и попадает на другие элементы в подкапотном пространстве, оказывая на них негативное влияние. Также всегда нужно помнить, что снижение уровня смазки в двигателе или коробке быстро приводит к износу и дальнейшим поломкам указанных агрегатов.

Механизм переключения передач

Номера 1, 2 и 16 — это вилки скоростей: 3-я, 4-я, 1-я и 2-я, задняя и 5-я. Штоки вилок №5,№ 7 и №9, управляются рычагом №8, который расположен в салоне машины.

Переключения скоростей работает по следующей схеме: если рычаг №8 меняет положение, происходит сцепление шарнира с выемкой, которая находится на одной из осей, иной конец которого находится в жестком сцеплении с вилкой №3. Она, в свой черед, заходит в углубление на шестеренке переднего хода под номерами 16, 23, 24, 25 либо №20 заднего. Рычаг 8 перемещает вилку, что ведет к сцеплению с необходимой шестерней вторичного вала с надлежащей шестеренкой промежуточного. Происходит замыкание цепи передачи вращающего момента и вторичная ось вращается со скоростью, которая отвечает передаточному числу зацепленных шестеренок. Если включать передачу назад, то в отличие от других, рычаг во время движения будет утапливаться вниз.

Как вы смогли убедиться, устройство и схема работы пятиступенчатой КПП ВАЗ 2107 довольно сложные, вследствие этого не советуем ее ремонтировать без необходимых знаний. Лучше доверить эту процедуру профессионалам.

Демонтаж КПП с автомобиля ваз 2106, 2107.

Демонтажные работы, разбор коробки передач и ремонтные работы – cложная и трудоемкая работа, которая требует наличия необходимых условий, инструмента

и
знаний
.

Автомобиль следует установить на смотровую яму, отсоединить провода от аккумуляторной батареи.

Перечень работ включает нижеследующие действия:

• вывод запорной втулки из плоскости расположения узла, вставив отвертку в запорное отверстие втулки;
• демонтаж стержня рычага; демонтаж втулку демпфера; отдача фиксирующих болтов крышки, которые находятся на днище автомобиля и вынуть рычаг с уплотнителем;
• отсоединить трубу от выхлопной системы;
• демонтаж стартер и поэтапное отсоединение провода фонаря (задний ход);
• демонтаж карданной передачи и гибкого вала;
• отдача болтов картера сцепления, используя торцевой ключ;
• отсоединение сцепления от блока;
• аккуратное извлечение коробки ПП.

Разборка коробки происходит в строго определенной последовательности.

Этапы разборки и сборки коробки ваз 2107, 2106:

1. подготовка рабочего места для осуществления разборки коробки, инструмента, тару для мелких деталей и крепежа;
2. очистка агрегата четырёхступенчатой коробки от налипшей грязи и масляных потеков, используя щетку и керосин или растворитель;
3. подготовка инструмента (ударная отвертка, динамометрический ключ, съемник трехзахватный, фиксирующий клей, сальники валов, прокладки и ветошь);
4. снятие муфты подшипника выжима и вилку сцепления (выключение);
5. отсоединение карданного и вторичного валов и извлечение фланца;
6. отсоединение привода подушки двигателя;
7. извлечение манжеты шаровой опоры на рычаге переключения;
8. отдача гайки кронштейна трубки приёма, используя ключ на 13 (торцевой);
9. съём кронштейна;
10. откручивание гаек нижней крышки коробки (Ключ №10);
11. отсоединение и извлечение задней крышки;
12. аккуратно извлечение крышки, чтобы избежать повреждения и последующей замены внутренней прокладки;
13. выемка с задней крышки пластиковой заглушки V передачи;
14. извлечение из проточного желобка крышки с помощью пинцета упорное кольцо, снятие подшипников задней и пятой передачи.

На завершительном этапе разборки КПП авто ваз 2106 и ваз 2107 остается только:

• изъять сальник вала (вторичного);
• выпрессовать задний подшипник;
• снять кольцо вторичного вала.

Разборка коробки передач окончена

. Можно приступать к ревизии агрегата на предмет изношенности, неисправности – шестерён первой и второй передачи, синхронизаторов, трески и хрусты, муфт сигнализатора коробки, состояние зубьев сцепления, зазоров между ними, шестерёнки заднего хода, вилки со штоком, проверка состояния напыления.

Сборка КПП ваз 2106 и ваз 2107 производится в обратной последовательности после дефектовки агрегата и замены изношенных узлов и деталей.

Как поменять сальник на коробке ВАЗ 2107

Процедура замены заднего сальника КПП ВАЗ 2107 отличается от таковой на передней детали в силу конструктивных особенностей крепежа, а также самого расположения деталей, так и их конструкции. В целом обе процедуры подразделяются на несколько этапов.

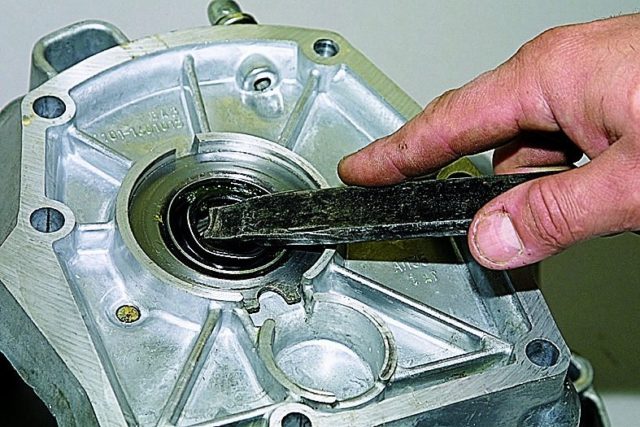

Замена сальника первичного вала в КПП ВАЗ 2107

Замена переднего сальника КПП ВАЗ 2107 происходит в несколько стадий:

1. Для начала необходимо отсоединить части сцепления, с которыми взаимодействует данная деталь, путем демонтажа вилки сцепления, кожуха и выжимного подшипника, которые закреплены несколькими болтами.
2. Затем необходимо демонтировать сам кожух, тем самым, освобождая пространство для снятия самого сальника.
3. После этого следует удалить отработанную деталь, сняв ее с посадочного места при помощи ножа. Освободившееся посадочное место необходимо тщательно обработать для удаления остатков детали отработанного масла, а также иного загрязнения.
4. На штатное место устанавливают новый агрегат, смазывают трансмиссионным маслом и производят сборку всей системы в обратной последовательности.

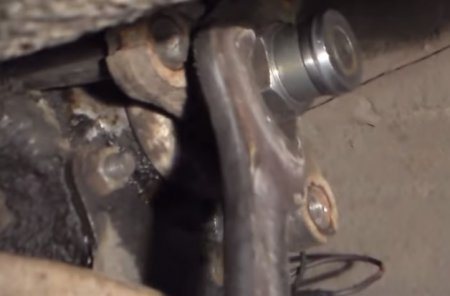

Замена сальника вторичного вала в КПП ВАЗ 2107

Вторичный сальник меняют иным путем:

1. Фиксируют и демонтируют фланец коробки передач, так как именно эта часть закреплена на вторичный сальник.
2. После демонтажа необходимо выпрессовать с помощью специального съемника и освободить доступ к самому сальнику.
3. Далее отверткой или иным инструментом извлечь отработанную деталь, а место посадки также обработать.
4. Установить новый элемент и провести сборку в обратном порядке.

Ремонт

Ремонт пятиступенчатой коробки передач автомобилей ваз 2106, 2107 осуществляется в случаях наблюдения повышенного шум, тяжелого, нечеткого переключение передач. Эти факторы сигнализируют о том, что коробка требует ремонтных работ. Существует множество причин, влияющих на некорректную работу КПП:

• износ шарнира рычага переключения и его лунок, проявляется самопроизвольным отключением передачи, и затрудненным переключением;
• износ подшипников, зубьев шестерен или синхронизаторов; отсутствие, либо недостаточное количество смазочного материала проявляется повышенной громкостью в работе и наличием посторонних шумов; различного вида деформации деталей;
• ослабление крепления картера, крышек, износ сальников и прокладки приводят к утечке трансмиссионного масла, что может привести к значительной поломке коробки передач.

Для выявления причин требуется полная разборка КПП.

После диагностики и определения причины поломки коробки передач, следует заменить неработающие узлы и детали. Также не помешает замена еще работающих, но с большим уровнем износа узлов коробки.
Осматриваем:
сцепление, картеры, крышку на предмет обнаружения трещинок, шероховатости поверхностей, пробоин, вмятин и т.п. Незначительные сколы допустимо удалить шкуркой. Сильные повреждения сигнализируют о замене дефективных деталей. Рекомендуется проверить посадку под подшипники на предмет износа и механических повреждений. При повреждениях, рекомендуется осуществить замену картеров.

Проверить вилки и штоков переключения, сальники, подшипники коробки ваз 2108 ваз 2109. Если наблюдаются вмятины, шероховатости, лунки под фиксаторами – рекомендуется заменить штоки. Необходимо проверите состояние вилок переключения передач. Вогнуты вилки, изношены необходимо заменить.

Утечка масла через сальники, износ рабочей кромки говорит о необходимости срочной замены узла. Внешний вид подшипников ваз 2106, раковин беговых дорожек и тела качения коробки ВАЗ 2107, следы давления тел качения, повреждения сепараторов подшипников – характеризуется как дефект и рекомендуется заменить все узлы, как и замятые прокладки с повреждениями.

Течет масло из коробки передач: основные причины

Итак, появление капель масла под автомобилем является тревожным признаком. Прежде всего, нужно проверить уровень смазки ДВС, КПП, ГУР и т.д., чтобы точно убедиться, какой тип жидкости вытекает. При этом в случае с коробкой уровень удается проверить не всегда, также при беглом осмотре бывает сложно быстро определить, что течет именно трансмиссионное масло и откуда.

Прежде всего, в случае с МКПП отличить масло из коробки передач от моторного проще, так как такая жидкость несколько отличается по цвету и вязкости, а также по запаху. Если же речь идет об АКПП, важно понимать, что в ГУР также может заливаться ATF, которая по цвету и основным свойствам ничем не отличается от масла в самой коробке автомат.

При этом также не всегда удается сразу проверить уровень масла в КПП прямо на месте, так как:

• на МКПП нужно откручивать контрольную пробку;
• АКПП может не иметь масляного щупа для проверки;
• утечки на начальном этапе могут быть незначительными;

Кстати, в последнем случае игнорировать проблему нельзя, то есть если течь есть, но уровень не опустился ниже критической отметки. Однозначно нужно принимать меры, так как в дальнейшем течь может усилиться, что приведет к явному снижению уровня масла.

В данной ситуации машину нужно сразу загонять на яму или подъемник, после чего проводить осмотр на предмет замасливания отдельных участков. Также необходимо как можно быстрее выяснить причину утечек.

Итак, при выявлении признаков протечек масла из корпуса КПП, необходимо сразу же выявить проблемный участок. Обнаружить замасливание можно как сверху (под капотом автомобиля), так и в нижней части, что хорошо видно на яме или на подъемнике.

Важно понимать, что причин, которые приводят к протечкам трансмиссионной жидкости, много. Например:

• изнашиваются сальники и уплотнители;
• может быть изношена поверхность валов в месте установки сальников;
• возникают люфты первичного вала коробки;
• ухудшаются свойства герметика между элементами и частями КПП (задняя часть, картер коробки, корпус сцепления);
• происходит ослабление крепежей и болтов, которые стягивают детали в месте соединения;
• возможен износ уплотнительного элемента на валу привода спидометра;
• утечка масла происходит по причине недостаточной затяжки или дефектов уплотнения в месте установки сливной пробки КПП;
• щуп КПП может быть вставлен не до конца;
• недостаточно надежно закручен датчик заднего хода;
• в корпусе КПП имеются трещины и другие дефекты в результате повреждения, смещения деталей и т.д.;

Трансмиссия

Коробка передач модели ВАЗ 2106, пребывает в постоянном движении, элементы, из которых она состоит, непрерывно нагреваются. Чтобы остановить их быстрый износ, в КПП заливают трансмиссионное масло.

Требуемый объем масла, для нормального функционирования коробки, равен 1,35 литра. Механизм необходимо регулярно осматривать, на наличие утечки масла. Проверка уровня жидкости, осуществляется, в зависимости срока эксплуатации или километража – раз в год, или раз на 15 000 км пробега. Замена смазочной жидкости, проводится не реже

, чем 1 раз в 5 лет, или раз на 50 000 км пробега.

Механизмы, соединяющие двигатель с ведущими колесами, называют трансмиссионными. Коробка передач, сцепление, коробка отбора мощности, раздаточная коробка, ведущий мост, дифференциал и карданные валы входят в трансмиссионную систему автомобиля.

Коробка передач отвечает за крутящий момент, скорость и направление движения автомобиля. Сцепление обеспечивает плавный переход переключения передач в коробке за счет кратковременного отсоединения двигателя от коробки.

Карданная и главная передачи коробки передают крутящий момент к колесам автомобиля. Дифференциал обеспечивает распределение крутящего момента между колесами.

Трансмиссии автомобилей разделяются на следующие типы: Механическая

. Самый простой вид трансмиссии, с механической коробкой, содержащей в себе только шестеренчатые и фрикционные устройства. Тип трансмиссии отличается высокой надежностью, простотой эксплуатации и обслуживания, небольшими габаритами и высоким коэффициентом полезного действия.

Электромеханическая

. Преобразует механическую энергию в электрическую и обратно. Обеспечивает автоматического изменения крутящего момента и силы тяги более широкого диапазона. Минусы – большой вес, габариты и высокая стоимость.

Гидромеханическая

трансмиссия автоматически изменяет крутящий момент, снабжена автоматической коробкой передач. К минусам можно отнести низкий КПД, наличие специальной охлаждающей системы и большие габариты.

Гидравлическая

трансмиссия обеспечивает безударное переключение передач с помощью специальной гидромуфты. Недостатком является наличие отдельной гидромуфты.

Советы и рекомендации

Появление сбоев в работе или шумов четко указывает как на поломки, так и на проблемы со смазочным материалом (недостаточный или высокий уровень, потеря свойств, несоответствие смазки допускам и требованиям и т.д.).

Например, если коробка гудит на нейтральной передаче, тогда выйти из строя может подшипник на ведущем валу или произошло снижение уровня трансмиссионного масла. Если проблемы связаны с муфтой синхронизатора или блокирующим элементом, тогда шум в коробке появляется при езде на определенной передаче (чаще на повышенной, 3 скорость, 4 и т.д.).

Гул от коробки может появиться и тогда, когда происходит ослабление крепления КПП. Недостаточный выжим педали сцепления или проблемы с этим узлом (особенно на авто с однодисковым «роботом» РКПП) становятся причиной хруста, рывков, толчков, затрудненного переключения. При этом детали испытывают повышенные нагрузки, после чего возникают дефекты, на стыке коробки с мотором появляется масло.

Если ситуация аварийная, то есть утечка смазки проявилась в дороге и нет возможности поставить авто на ремонт, тогда многие водители пытаются остановить протечку при помощи специальных присадок. Как правило, размягчающие герметики типа «стоп-течь» имеют в своем составе компоненты, которые позволяют вернуть упругость уплотнительным элементам.

Другими словами, удается на некоторое время восстановить герметичность между валами и сальниками. Это позволяет добраться до места ремонта ТС своим ходом. Так вот, мы настоятельно не рекомендуем использовать подобные решения как в двигателе, так и в КПП.

Прежде всего, износ деталей присадка не убирает, то есть сама поломка не только сохраняется, но и прогрессирует. Также этот способ не подходит для сильных течей. Более того, добавка оказывает серьезное влияние на смазочный материал и на сами детали внутри узла. Если иначе, добавление присадки ухудшает базовые свойства моторного или трансмиссионного масла, засоряет систему смазки двигателя и КПП.

Частым результатом становится то, что после разборки агрегата, в который ранее заливались такие добавки, обнаруживается полная неремонтопригодность или значительный износ не только изначально проблемных, но и других элементов конструкции.

Рекомендуем также прочитать статью о том, почему возникает течь моторного масла из-под клапанной крышки. Из этой статьи вы узнаете о причинах такой утечки масла в указанной области, а также о способах ремонта для восстановления герметичности крышки и соединения.

По этой причине лучше правильно подобрать смазочный материал на долив и использовать его по мере необходимости, чем покупать герметики и добавки. Также автомеханики и опытные водители не рекомендуют после обнаружения течей переходить на более густую смазку, которая не рекомендована производителем ТС или не соответствует условиям эксплуатации автомобиля.

То же самое можно сказать и о специальных загустителях масел. Хотя такой подход в ряде случаев позволяет уменьшить или устранить течь, однако смазывание сопряженных нагруженных деталей также ухудшается. В результате сильно увеличивается износ деталей двигателя или КПП.

Коробка передач

Коробка передач (пяти ступенчатая, четырёхступенчатая) – это один из узлов в конструкции автомобиля, с помощью которого регулируется передача мощности от двигателя к ведущим колесам в виде крутящего момента. Одна из важнейших функций КПП – отключать передачу крутящего момента от трансмиссии, что позволяет работать двигателю на холостом ходу, не приводя автомобиль в движение.

В механической коробке передач эта функция приводится в действие при помощи сцепления. Приводится в действие механическим воздействием (вручную). Этот тип переключения между передачами считается самым надежным. Он прост в эксплуатации, и обладает достаточно высокой мощностью. Недостатками являются потеря КПД четырехступенчатой коробки за счет трения шестерни, постоянное ручное переключение рычага, нажатия сцепления – механизм подключения или отключения двигателя к (от) системы передачи (механической коробки).

Автоматическая коробка пятиступенчатая передач, переключение скоростей осуществляется автоматически, в зависимости от выбранного режима езды. Водитель задает направление движения рычагом (вперед либо назад). Не отличаются повышенной мощностью.

КПП «Робот» разработана на основе «механики», но управление здесь механическое. Автомобиль, оснащенный роботизированной коробкой передач, настраивается на любой стиль вождения. В «роботе» повышен коэффициент полезного действия, так как при разработке применены два вала. РКПП отличается своей компактностью и повышенным уровнем надежности.

Автомобили, оснащенные вариатором, мир увидели недавно. Доступно плавное переключение скорости. Автомобиль лёгок в управлении. Пока вариатор не доступен для грузовых и миниатюрных машин.

«Передача» осуществляется набором шестерён, которые работая синхронизировано одновременно, регулируют отношение скорости двигателя и скорости колёс. Термин описывает каждую скорость коробки передач. В автоматической коробке электрическая часть автоматически выбирает необходимый вал с шестерёнками для оптимизации передачи крутящего момента. В механической трансмиссии водитель самостоятельно осуществляет выбор необходимой скорости. Передаточное отношение: это показатель отношения частот вращения ведомого вала к частотам вращения ведущего.

Мотор или КПП?

Если течет масло между двигателем и коробкой, нужно определить, из какого именно узла оно пропадает. Если это густая жидкость, значит, она трансмиссионная, и проблема в КПП. Если автомобилю больше 10 лет, следует проверить задний сальник коленчатого вала. Вследствие износа и постоянных вибраций он выдавливается и пропускает масло. Также можно проверить вентиляцию картера. Для этого можно подвести к предварительно снятому патрубку кусок бумаги. Если на оборотах двигателя свыше 1 тысячи он не гнется, система забита. В этом случае возникает повышенное давление в системе смазки двигателя и жидкость начинает течь, как говорится, со всех щелей. Слабым местом является стык с коробкой передач. В трансмиссии тоже имеется своя вентиляция.

Она осуществляется через сапун. Если он забит, уровень давления внутри увеличивается, и возникает течь масла между двигателем коробкой. ВАЗ-2110 не исключение. Решение – прочистка каналов вентиляции и замена сальника. При установке последнего рекомендуется поставить и второй, вне зависимости от состояния, так как его ресурс тоже ограничен.
