Виды центральных замков с дистанционным управлением и принцип работы

Совмещение безопасности и удобств. Разновидности способов управления

Достоинства и преимущества систем дистанционного запирания известны в настоящее время даже неискушенному автовладельцу.

Хотя еще имеется много автомашин, не оборудованных такими системами, их популярность затронула и самого консервативного водителя. Следует один раз увидеть и попробовать — вопросов больше не будет.

Наиболее стойким из водителей, решающих, устанавливать ли эту систему, и желающим иметь максимум удобств при минимуме затрат, можно рекомендовать установить электропривод замков только в передние (наиболее часто используемые) двери. Удобства почти те же, но ниже уровень охраны из-за того, что владелец может все же иногда забыть запереть задние двери вручную.

Совмещение безопасности автомашины и удобств для пользователя окажется наиболее полным, когда система дистанционного запирания будет «состыкована» с автосигнализацией. При этом будут обеспечены следующие преимущества:

• повышается уровень охраны автомобиля, так как одновременно с дистанционным включением режима охраны автоматически запираются все двери;
• повышается надежность защиты автомобиля, так как после выхода водителя из автомобиля возможно включение автоматического запирания дверей (пассивное включение с блокировкой двери);
• повышается личная безопасность водителя и пассажиров при запирании дверей в момент включения зажигания.

Приведенный ниже информационный материал не только знакомит с почти полным набором вариантов схем подключения, но и, самое главное, по нашему мнению, помогает решить три главные проблемы, возникающие при внедрении какой-либо системы дистанционного запирания:

• определить, какой тип центрального замка установлен на автомашине;
• «состыковать» центральный замок с автосигнализацией;
• подключить кнопки управления замками дверей.

ОБЩИЕ СВЕДЕНИЯ

Основными элементами систем дистанционного запирания являются приводы (актуаторы) дверных замков и контроллеры — специальные управляющие устройства.

Из приводов дверных замков наибольшее распространение получили электрические приводы, которые мы и рассмотрим более подробно.

Специальные управляющие устройства, часто называемые контроллерами центрального замка, устанавливаемые обычно заводом-изготовителем автомобиля, обеспечивают одновременное отпирание-запирание всех дверей автомобиля (возможно, вначале, только водительской двери) с помощью центральной кнопки или обычного автомобильного ключа. (К контроллеру центрального замка мы будем также относить и некоторые элементы, встроенные в автосигнализацию, и служащие для дистанционного управления замками).

Особое внимание при установке следует уделить способу подключения кнопок (либо вновь устанавливаемых, либо уже установленных в автомобиле). Приведенные схемы двух типов кнопок могут помочь решению этой задачи. При нажатии одной стороны двойной кнопки, переключается в положение, указанное пунктиром, только один подвижной контакт.

Второй подвижной контакт остается в исходном положении и будет переключен в пунктирное положение при нажатии второй стороны кнопки.

При нажатии одной стороны одиночной кнопки подвижной контакт переключается в пунктирное положение и, после отпускания, возвращается в исходное положение.

Электроприводы дверных замков (актуаторы)

Электроприводы (электродвигатели) дверных замков выпускаются в нескольких конструктивных вариантах, отличающихся между собой значением тягового усилия (от 2, 5 до 6 кг).

Все они используют встроенные в пластмассовый корпус электродвигатели постоянного тока и пластмассовые (или металлические) редукторы, преобразующие вращательное движение в поступательное. Изменение направления поступательного движения выходного штока двигателя производится при реверсировании полярности питающего напряжения, чем и достигается отпирание или запирание замка двери. Наиболее распространенными являются электродвигатели Т-образного («пистолетного») и квадратного типов.

Электродвигатели замков управляются импульсным напряжением длительностью 1 с. Электродвигатели различаются наличием или отсутствием в них контактного микропереключателя, связанного механически с выдвижным штоком. Три провода этого микропереключателя выводятся наружу и вместе с двумя питающими проводами самого двигателя образуют, так называемый, пятипроводный «двигатель-мастер», устанавливаемый, обычно, в передних дверях. Встроенный в них микропереключатель вместе с блоком управления обеспечивает срабатывание электроприводов задних дверей при ручном отпирании/запирании замка передней двери с помощью обычного автомобильного ключа двери или кнопки двери.

Разновидностью замка является «замок-мастер», имеющий фиксирующий механизм, предотвращающий отпирание замка с помощью кнопки (рычага) двери. Отпирание такого замка производится только электрическим путем.

Полный комплект дверных электродвигателей включает 2 пятипроводных «двигателя-мастера», 2 или больше двухпроводных обычных двигателя (без переключателя) и управляющий контроллер (модуль).

Появилась разновидность электроприводов замков, которая имеет электромеханическую фиксацию выходного штока в запертом состоянии, препятствующую открыванию угонщиком двери с помощью какого-либо механического приспособления. Штатное открывание такого замка производится двумя последовательными импульсами (так называемое «двухступенчатое отпирание»). Этот вид отпирания предусмотрен во встроенных в автосигнализации контроллерах центрального замка у систем и Top Line (фирма Cel, Ирландия) и Internet (фирма Internet Auto Security, США).

Типовые характеристики

Тяговое усилие, кг — 2, 5-3, 5; Ход выходного штока, мм — 19; Сила при ручном отпирании/запирании, кг — 0, 25-0, 14; Ток потребления, А — 2-3; Длительность управляющего импульса, с — 0, 7-1, 5; Габариты, мм — 134х60х30.

Контроллеры центрального замка

Назначение и виды контроллеров

Контроллеры центрального замка обеспечивают:

• автоматическое запирание замков дверей при постановке автосигнализации на охрану;
• автоматическое отпирание замков дверей при снятии с охраны автомобиля.

Дополнительные функции контроллера центрального замка могут выполнять:

• запирание/отпирание замка задней двери при запирании/отпирании передней двери автомобильным ключом или рычагом (кнопкой) двери;
• запирание/отпирание замков дверей при включении/отключении зажигания.

Контроллеры сопрягаются с электроприводами замков непосредственно или через микропереключатели электроприводов дверей. Заводы-изготовители автомобилей выпускают ряд автомобилей с установленными на них центральными замками (контроллерами). Наиболее универсальные контроллеры обеспечивают установку разного времени запирания и отпирания. Главной задачей для получения автоматического управления замками дверей при установке автосигнализации и является выбор надлежащей автосигнализации, а также правильный способ ее подключения к центральному замку автомобиля, (если он уже установлен).

Следует различать три вида автосигнализации со встроенными функциями центрального замка по возможностям, которые они предоставляют для управления замками дверей.

Первый вид. Автосигнализация со встроенным полнофункциональным контроллером центрального замка.

Такой встроенный контроллер имеет два мощных реле (каждое с переключающимися контактами) с допустимой токовой нагрузкой 10-20 А. Для обеспечения автоматического отпирания/запирания замка задней двери при открывании (запирании) передней двери автомобильным ключом или рычагом (кнопкой) предусмотрены, как правило, два отрицательных синхронизирующих входа для подключения к «электроприводу-мастеру», (рис. 1). Общее число проводов замка — 8. Полнофункциональный контроллер имеют автосигнализации SIRIO 777, CLIPPER 80/4, 80/6, MICROCAR ALARM 052. 1, SERPI STAR GR-44, SERPI STAR GR-440 и другие.

Второй вид. Автосигнализация со встроенным центральным замком имеет такие же функции, как и первый вид, но у них отсутствуют синхронизирующие входы. Общее число проводов замка — 6. Этот вид центрального замка имеют автосигнализации PYTHON System 80, Puranha PRM 18, Clifford XL100, Flash Point 600, Enforcer 600, Mongoose, Mega 3000, Ungo.

Третий вид. В контроллере автосигнализации этого вида предусмотрена электронная схема с маломощными выходами с допустимой токовой нагрузкой 200-300 мА, достаточной для подключения к ним, при необходимости, стандартных реле или входов центрального замка автомобиля. Число выходов — 2. Выходы, в большинстве случаев, имеют отрицательную полярность сигналов, но бывают и двухполярные. Маломощные выходы контроллера запирания предусмотрены в автосигнализациях VIPER Code Plus, Enforcer 100A5, 200A5, 300В, FORCE 7002 и других.

Автономные контроллеры замков

К автономным контроллерам замков отнесем устройства, сопрягаемые с автосигнализациями и выполняющие функции центрального замка. Такие контроллеры имеют два основных варианта исполнения:

1. с одним управляющим входом;
2. с двумя управляющими входами.

Контроллер с одним управляющим входом

Преобразовывает отрицательный выход блокировки автосигнализации в импульсные сигналы от контактов двух мощных реле, один из которых возникает в момент включения режима охраны, а другой — в момент снятия. Эти импульсы обеспечивают управление двигателями замков.

Контроллер часто имеет дополнительные отрицательные синхронизирующие входы, подключаемые к «двигателю-мастеру». Такой контроллер используется с автосигнализациями, не имеющими стандартных выходов для центрального замка.

Контроллер М3, имеющий как потенциальные, так и импульсные выходы выпускается фирмой Spal, а контроллер МС 2050 — фирмой Autotecnica.

Контроллер с двумя управляющими входами

Контроллер используется для преобразования двух импульсных маломощных управляющих сигналов в импульсные сигналы мощных реле. По существу содержит два стандартных реле с переключающимися контактами, обмотки которых соединяются с управляющими входами. Используется с целью увеличения мощности выходов центрального замка для автосигнализаций третьего вида, рассмотренных выше. Контроллеры данного типа выпускаются многими фирмами (например, контроллер М4 фирмы Spal).

Типовые характеристики

Длительность импульсов

• — для управления электроприводом: 0,7 — 7с.;
• — для «вакуумного») управления: 3,5 — 6с.;
• — для управления типа «комфорт» (закрывание окон и люка) — 30 с.

Токовая нагрузка — 15 А. Ток потребления — 10 мА.

Варианты схем подключения центрального замка

Существует семь основных вариантов схем подключения центрального замка. Эти варианты сформированы в зависимости от полярности сигналов управления и вида переключателей (кнопок) центрального замка. Схемы этих вариантов для удобства использования с любыми типами автосигнализаций имеют в необходимых случаях обозначения контактов стандартных автомобильных реле. Все электроприводы подключаются обычно параллельно друг другу. Исключение составляют лишь системы, имеющие возможность отпирания вначале только водительской двери.

Выбор автосигнализаций и схем подключений

При выборе варианта управления замками дверей рекомендуется следующая последовательность:

• Определить тип и полярность управления установленного на автомобиле центрального замка;
• Определить тип и полярность переключателя (кнопки) центрального замка;
• Определить, установлен ли в двери водителя двигатель замка;
• Выбрать наиболее подходящий вид автосигнализации: с полнофункциональным контроллером центрального замка, с центральным замком без синхронизирующих входов или с маломощными выходами для центрального замка;
• Выбрать соответствующую схему подключения из представленных вариантов или модифицировать ее для конкретного применения.

Укажем на два простых варианта, которые могут быть полезными.

А. На автомобиле не установлен центральный замок. Рекомендуется выбрать автосигнализацию со встроенным контроллером центрального замка, имеющим мощные выходы от контактов реле.

Б. На автомобиле установлен центральный замок с отрицательным управлением, но требуется обеспечить управление им от автосигнализации. Рекомендуем выбрать автосигнализацию с маломощными отрицательными выходами для центрального замка.

https://youtube.com/watch?v=DrY2IchPBZc

Как ухаживать за центральным замком

Центральный замок в автомобиле – это комплект системы, обеспечивающей дополнительные удобство и безопасность, но она требует дополнительного ухода. Проблемы с замками в автомобиле обычно возникают зимой: после мойки, при плохом продувании замков в них замерзает влага и прихватит тяги.

Чтобы такого не случилось, машину необходимо продержать с включённым двигателем, периодически заставляя работать замки, примерно час. Или просто поездить по городу, пока машина не просохнет.

Больше информации об устройстве и подключении центрального замка на видео:

https://youtube.com/watch?v=ifTzwsqaf_w

ТИП A. Положительное управление

Этот тип управления характеризуется положительной полярностью импульсов управления. На рис. 2 и 4 приведены схемы для автомобиля, в котором уже заводом-изготовителем установлен контроллер центрального замка, а сопряжение с автосигнализацией выполняется через встроенные в нее реле. На рис. 3 изображен вариант сопряжения с автосигнализацией, имеющей маломощные отрицательные выходы, которые подключены к дополнительным реле.

Этот тип управления характерен для автомашин General Motors Corp., Renault, Chrysler, VW Passat и некоторых моделей Ford.

Если посмотреть на установленный в двери водителя переключатель, управляющий замками, то от него будут отходить три провода: провод запирания, провод отпирания и положительный провод, постоянно соединенный с +12 В.

Провода отпирания и запирания будут иметь потенциал +12 В во время запирания и отпирания замков. При подключении этих проводов к автосигнализации на них будет появляться кратковременный положительный потенциал (импульс).

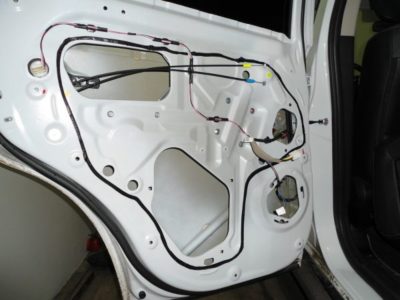

Центральный замок шевроле нива — Авто-ремонт

Дата выхода: 08. 05. 2013 года

Мнение автовладельца по имени Фока : He дорогой. He сыпется.Высокий. Багажник огромный. расход хороший

Категория: Статьи, советы и рекомендации по ремонту

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3745, ширина — 1100, высота — 1159 мм. Колесная база составляет 2671 мм. Дорожный просвет 205 мм. Автомобиль оснащается гибридным силовым агрегатом.

4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 79 мм, ход поршня – 77 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту.

Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Выложил админ: по просьбе Кратиппа

Оригинальное название: Р?д? Нива шевроле когонжылан сравочым дене пашам ок ыште

И вдруг идиллию нарушает голос по рации (одна рация у всех служб настроена на одну и ту же волну):- Радио 8 (диспетчер), радио 8, ответьте “Гусь-Хрустальному” (название судна).Диспетчер молчит. Судно запрашивает связь несколько раз.

А еще интересно: Электросхема ВАЗ 21213 Нива карбюратор с описанием и фото

И тут неопознанный сонный голос на том же канале:- Ты не Гусь Хрустальный, ты – хрен лапчатый.Минута молчания, потом вопрос:- Кто говорит?!По рации другой сонный голос:- Да все говорят

Неоднократно, проблемой неработоспособности центрального замка становилась проводка.

Автор Александр

Читать новости о новой Ниве

• Центральный замок шевроле нива — Авто-мастерская онлайн
• Точки подключения сигнализации нива шевроле
• Центральный замок шевроле нива — Авто-мастерская онлайн
• Точки подключения сигнализации нива шевроле
• Точки подключения сигнализации нива шевроле
• Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн || Нива 21213 ближний свет кнопка включения
• Обзор штатной сигнализации Нива Шевроле
• Точки подключения сигнализации нива шевроле

ТИП B. Отрицательное управление

Это — простейший стандартный тип управления замками дверей. Он используется в автомобилях Fiat, Lanchia, Volvo, Citroen, BMW (выпуска до 89 г.), Toyota, Honda и других. Если посмотреть на установленный в двери водителя переключатель, управляющий замками, то от него будут отходить три провода: провод запирания, провод отпирания и отрицательный провод, постоянно соединенный с массой.

Провода отпирания и запирания будут иметь потенциал массы во время запирания и отпирания замков. При подключении этих проводов к автосигнализации на этих проводах будет появляться кратковременный отрицательный импульс массы.

Схема на рис. 5 показывает подключение системы к автомобилю, не имеющему центрального замка и привода замков.

Схемы на рис. 6, 7, 8 приведены для автосигнализаций с маломощными управляющими выходами, а рис. 9, 10 — для мощных выходов реле, встроенных в автосигнализацию. На рис. 7 показано, как выполнить подключение с защитой от отпирания задних дверей детьми.

Примечания для автомобилей Toyota: многие модели этой фирмы имеют систему управления замками с дополнительной защитой, предотвращающей отпирание замков задних дверей детьми. При этом надо иметь в виду следующее: если замки дверей заперты командой автосигнализации, то они могут быть другой командой и отперты. Но если замки дверей заперты с помощью водительского дверного переключателя, а система защиты включена, то они не могут быть отперты командой автосигнализации. Это происходит потому, что переключатель защиты блокирует сигнал отпирания.

Для выполнения правильного подключения необходимо использовать развязывающие диоды, установленные в цепи провода отпирания (рис. 7). Провод этой защиты может быть найден в общем разъеме проводки управления замками.
Таблица цветов проводов защиты (провод защиты находится под обшивкой боковой панели у ног водителя).

Модель автомобиля Toyota	Цвет провода
Camry	Синий\красный
Celica	Зеленый
Cressida	Светло-зеленый
MR-2	Синий\красный
Sypra	Белый\синий
PickUp	Красный\синий
4- Runner	Красный\синий
Land Cruiser	Синий\оранжевый

Search

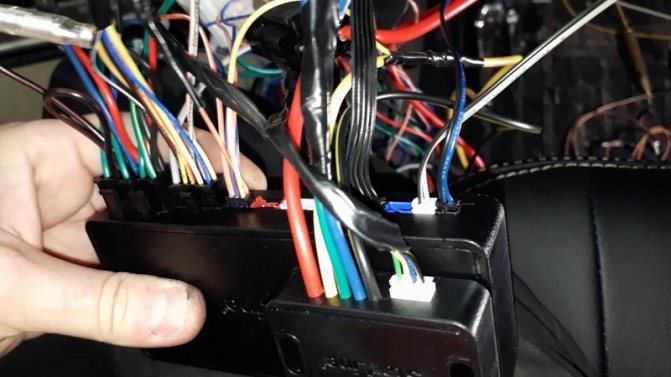

Где блок управления центральным замком? Установка, возможные неисправности

Большинство современных автомобилей, включая продукцию АвтоВАЗа, оснащены центральный замок. Основной функцией этой системы является предотвращение несанкционированного доступа в салон автомобиля и угона. Оборудование центральный замок. Это электронный блок, приводы или исполнительные механизмы, концевые выключатели, кольцо для ключей для управления центральным замком. Как и любое оборудование, центральный замок выйдет из строя.

Владельцы автомобилей могут испытывать трудности в процессе ремонта. Не все знают, где находится блок управления центральным замком. Но часто причина всех недостатков в этом.

Особенности устройства

Центральный замок. это набор оборудования, которое при наличии команд открывает или закрывает автомобиль. Для удобства использования процесс выдачи команд выполняется удаленно.

Некоторые автовладельцы выбирают удобную функцию блокировки всех дверей в определенное время. Зачем это нужно? Эта функция очень полезна, когда водитель не успевает или совсем забыл закрыть дверь. Но если вы потеряли ключи и второго пульта дистанционного управления нет, то это серьезная проблема. В случае аварии система безопасности автоматически откроет все замки.

устройство

Схема центрального замка представляет комплект датчиков, концевых выключателей, исполнительных механизмов, блока управления.

Конечные выключатели необходимы для получения информации о положении двери. Эти данные передаются в блок управления. Благодаря переключателям фиксирующая часть фиксируется. Автомобильные двери оснащены специальным кулачковым устройством. Так что это можно исправить в главный вход доступны специальные миниатюрные выключатели. Каждый привод имеет два переключателя. Один переключатель отвечает за блокировку, а другой. за размыкание. Схема также предоставляет еще две причины. В приводе блокировки на рычаге установлен другой выключатель. Он определяет, открыта ли дверь. Если это так, контакты переключателя замкнуты. Центральный замок выключен.

Блок управления центральным замком ВАЗ-2110 получает сигналы от миниатюрных выключателей и затем дает команду на управление механизмами. Чтобы открыть замки, сигнал отправляется на исполнительные механизмы.

Установка центрального замка

You may also like

• Harley-Davidson LiveWire бьет 24-часовой рекорд расстояния
  Швейцарский гонщик Мишель фон Телль только что установил новый мировой рекорд для самого длинного за 24 часа тура на электрическом мотоцикле, преодолев более 1000 миль на LiveWire. Плохая новость заключается в том, что запись не будет признана Книгой…
• Как Отрегулировать Фары Skoda Octavia А5

  Сегодня мы анализируем следующие вопросы о фарах:Как снять налобный фонарь. видеоФара (как лампа) на Skoda является съемной и легко заменяется. Вот некоторые из шагов в видео:1. Откройте крышку 2. Снимите пластиковый болт 3. Потяните рычаг 4. Фара мо…

• Замена Масла В Мкпп Ауди А4 Б5

  Видимо, каждый автовладелец знает, что замену коробки передач и масла автоматической коробки передач нужно делать каждые 50–60 тысяч километров. Многие обращаются в авторемонтную мастерскую, некоторые предпочитают экономить и менять водные трансферы …

• Установка Ксенона В Птф Ваз 2114

  Многие автомобилисты хотят иметь в своем арсенале противотуманные фары, и еще больше хотят, чтобы они были ксеноновыми. Да, вы можете заменить лампу на галогеновую или маркированную H1, но мы говорим о ксеноне и его преимуществах. Таким образом, вы м…

• Концепция BMW Vision iNEXT (2018)

  Концепция BMW Vision iNEXT (2018)INEXT концепт BMW VisionNEXT решает важный вопрос, лежащий в основе повседневной работы BMW Group: «Как мы продвигаемся в будущем?» INEXT решительно поддерживает идею, которая впервые возникла в 2007 году вместе с «P…

• Опель Астра 1.3 Плохо Заводится

  Плохо заводится и останавливается Opel Astra NСамые распространенные помещения. киоски плохо запускает Opel Астра Н, методы их избежания и решения.Если машина не запускается или запускается и останавливается, это становится неприятным сюрпризом. Обст…

Центральный замок в автомобиле (и в частности автомобилях от АвтоВАЗа) является дополнительной опцией. Однако это относится к 2000-м годам. Теперь все продукты АвтоВАЗа в стандартной комплектации оснащены всеми комплектациями с центральным замком. Для автомобилей, где центральный замок не установлен, владелец может установить устройство сам. Установка центрального замка не сложный процесс.

Первый шаг. отсоединить клеммы аккумулятора. Также снимите дверные карты и оконный механизм. Затем вы должны выбрать подходящее место для установки привода. Механизм можно установить в любом положении. Но важно, чтобы тяга привода могла свободно двигаться. Автомобили ВАЗ-2110 имеют особую конструкцию дверей. Перед установкой стержень должен быть согнут в некотором роде. Этот угол должен быть как минимальным, так и четким. Если оно близко к дуге или расстояние от стержня до защелки слишком велико, система может иметь проблемы. Там не будет достаточно энергии, чтобы тянуть. Все усилия будут направлены на преодоление изгиба.

https://youtube.com/watch?v=2P6jnyIqO68

Где находится блок управления центральным замком Honda cr-v?

380982907566 WhatsApp для РФ 380965798244 Viber для Украины. Для общения.

Блок управления центральным замком

Стекло не поднимается.

Особенности прокладки проводов

После установки привода подключите провода от каждого двери автомобиля к месту, где это блок центральные замки кузовов. На «десятках», как и на многих других автомобилях, лучше проложить провода внизу двери. Это не повлияет на окна и другие движущиеся компоненты. В местах, где соединены провода, они хорошо изолированы. В противном случае может произойти короткое замыкание. Резиновые гофрированные детали используются для прокладки проводов между кузовом автомобиля и дверью. После того, как провода затянуты, убедитесь, что они не сломаны во время работы двери.

Установка блока управления

Установка центральный замок Также предусмотрена установка блока управления. Чаще всего его помещают либо в дверь, либо в центральную панель. Имейте в виду, что безопасность транспортного средства зависит от местоположения устройства. Системы управления установлены в труднодоступных местах для похитителей.

Из того факта где находится центральный блок управления, Зависит не только безопасность автомобиля от угона, но и производительность самой системы. Не рекомендуется устанавливать управляющую электронику внизу двери. Там накапливается грязь и вода. Через некоторое время это может привести к неисправности устройства. Также рекомендуется обратить внимание на окна при установке устройства. Устройство не должно мешать их работе.

соединение

You may also like

• Замена Грм На Ваз 2110
  Бывший флагман российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Планируется заменить сроки через 30 000 км после последней замены. Вскрытие показало, что если они не изменились сегодня, завтра они добавят рабочих мест. В целом, мы рекомен…
• Замена Задней Подвески Шкода Октавия А5

  Задний стабилизатор Октавию А5 лучше брать и как менять без посторонней помощиЯ выкладываю пошаговую аннотацию к фотографии из руководства и обращаюсь к двум фотографиям с диска. как правильно заменить стойки заднего стабилизатора.В комментариях мужч…

• Ремонт Блока Абс Хонда Аккорд 7

  13,16. Блок управления ABS Расположение тормозной системы АБС на автомобиле Блок управления ABS выполняет следующие функции:Блок управления ABS постоянно проверяет блокировку каждого колеса и контролирует каждый клапан, чтобы при необходимости отрегу…

• Где Находится Номер Двигателя Камаз 5320

  Камаз 5320 номер шасси находитсяИстория владельца КамАЗа 5320. наблюдения. Всем привет! Все взорвалось и прокатилось по нашей деревне! Основной винный код остается в кадре. Например, видео, где комната расположена в салон, смотреть от 2 минут. Покупа…

• Замена Переднего Сальника Коленвала Ваз 2107 Инжектор

  В качестве замена набивной коробки коленвал ваз 2107Манжеты, как их называют, как их называют, манжеты. это если вы поставили перед собой цель предотвратить утечку моторного масла и попадание пыли в двигатель. При нормальных условиях эксплуатации это…

• Замена Тормозной Жидкости Peugeot 408

  Тормозная жидкость для PeugeotПредоставляя гарантийный талон, владельцы новых автомобилей Peugeot не задумываются о том, как часто необходимо менять тормозную жидкость по истечении этого периода. Это важная составляющая безопасности. СТО-Пежо предлаг…

Затем система подключается. В комплекте есть схема центрального замка. Аккумулятор подключен к аккумулятору через предохранитель. После подключения всех проводов они проверяют, как работает оборудование. Во время процесса испытаний следует обратить внимание на плавность и простоту эксплуатации механизма. Если соленоид не обеспечивает достаточного усилия для перемещения тяги, то вам следует снова проверить место установки привода.

Центральный замок с сигнализацией может работать в комплексе. Современные сигнализации имеют возможность подключить к ним центральный замок. Но здесь нужно обратить внимание на совместимость электрических цепей.

Типичные недостатки

Эти устройства также выходят из строя. Существует много причин для этого. Диагностика должна быть выполнена, чтобы обнаружить поломку. Есть механические поломки и электрические поломки. Посмотрите на эти проблемы и узнайте, как их исправить. Хотя ремонт привода иногда экономически выгоден, дешевле просто купить новый центральный замок. Цена активатора 200 рублей.

Механические неисправности

К ним относятся различные механические повреждения, ослабление стержней. Концевой выключатель в сборе может быть ослаблен. Это связано с нарушением нормативных требований, разрушением или даже износом деталей редуктора. Механическое повреждение вызвано плохой установкой и отладкой. Если такие проблемы наблюдаются, они должны быть решены как можно скорее, а причины устранены. Но проще заменить центральный замок. Цена на исполнительные устройства начинается от двухсот рублей.

Электрические поломки

Эти проблемы включают в себя любые поломки, которые могут произойти в электрической цепи. Перед началом диагностики убедитесь, что электрическая система в машине полностью исправна, пульт дистанционного управления зарядил батареи и предохранители в модуле центрального замка не перегорели. Часто можно было восстановить неисправный центральный замок только путем замены предохранителей. Если центральный замок по-прежнему не работает, необходимо искать поломку на панели управления или в самом механизме.

Если пульт дистанционного управления не работает, перепишите код в электронном ключе. Если проблема не может быть решена таким образом, возможно, неисправен передатчик ключа. В этих случаях эксперты рекомендуют использовать другой ключ с кодом. Если вы потеряли свои ключи, вам придется покупать новые.

Авария с пультом дистанционного управления также может быть связана. Самый простой способ выявить неисправность. это установить известный приемник. Если это невозможно, тогда снимите дверные карты. После проверки механической части проверяется, подается ли энергия на клеммы управления исполнительных механизмов. Провода могут быть порваны или сломаны. Отсутствие питания на клеммах также связано с окислением проводов. Блок управления может работать неправильно из-за различных неисправностей в системе управления сигнализацией. Замена блоков поможет здесь. Достаточно знать, где находится блок управления центральный замок. Часто он расположен за радио, на стороне водителя. Затем вам нужно отключить его и установить вместо него новый.

Вывод

Итак, мы выяснили, что такое центральный замок в машине. Как видите, это очень полезное устройство, которое значительно облегчает процесс запирания дверей. Отзывы тех, кто уже пользуется устройством, только положительные, что говорит о его удобстве.

Post Views: 1

ТИП C. Управление с реверсированием полярности

Данный способ управления используется в автомобилях Chrysler, Ford, Chevy Cavalier (95-96 г.), BMW 325 (95 г.). Этот тип управления часто путают с 3-проводным положительным управлением. Это происходит из-за того, что на проводах обеих систем возникают положительные импульсы управления. Отличие состоит в том, что провода отпирания и запирания в данном варианте управления, в исходном состоянии, имеют массу, а в варианте А имеют неопределенный (плавающий) потенциал.

В этом типе управления не установлены заводские реле. Переключатель управления прямо управляет электроприводами дверей, изменяя направления тока в их обмотке. Поэтому при использовании данной схемы управления необходимо применять внешние реле. При монтаже необходимо быть особенно внимательным, потому что неправильные соединения приведут к моментальному повреждению элементов системы. В качестве защиты необходимо использовать в цепи питания +12 В предохранитель на 3 А.

Если посмотреть на установленный в двери водителя переключатель, управляющий замками, то от него будут отходить пять проводов: один провод с постоянным питанием +12 В, два провода, показывающие постоянную массу и два провода, имеющие массу в исходном состоянии, и импульсный положительный потенциал при запирания или отпирании, когда переключатель будет нажат.

Пример. Когда переключатель Lock будет нажат, провод запирания будет иметь +12 В, второй провод отпирания будет находиться в исходном состоянии и иметь массу.

Когда переключатель Unlock будет нажат, полярность на втором проводе будет реверсироваться и иметь +12 В, а провод запирания будет иметь массу.

Крайне важно определить, какой из двух реверсирующих проводов является проводом отпирания, а какой запирания.

Рекомендации по подключению.

1. Обрежьте провод запирания;
2. Нажмите поочередно оба конца переключателя Lock и Unlock. Если вы обрезали правильный провод, то замки дверей не будут запираться и отпираться. Если замки дверей управляются в каком-либо ином направлении, то вы обрезали не тот провод или эта система не имеет управление реверсированием полярности;
3. В соответствии с рисунком определите, какой конец провода идет к переключателю замков, а какой к электроприводу. Для этого нажмите и держите нажатым переключатель Lock (убедитесь, что это действительно та сторона) при этом конец провода от переключателя будет иметь +12 В. Соедините этот конец провода с клеммой 87А реле запирания. Другой конец провода будет идти от электромотора. Соедините его с клеммой 30 реле запирания.
4. Разрежьте провод отпирания. Этот провод будет иметь +12 В, когда нажат переключатель Unlock. После разрезания система также не будет работать в любом направлении.

Повторите процедуру распознавания концов разрезанного провода. Соедините конец от переключателя с клеммой 87А реле отпирания и конец от электропривода с клеммой 30 того же реле.

3-ий тип: центральный замок с переменной полярностью

Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей. А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись.

При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией. И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители). Поэтому — осторожность и семь раз отмерь, проверь, подумай — потом только сделай!

Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные — то на плюс, если положительные — то на минус).

Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.

Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).

Видео поиска проводов центрального замка (тип 3 — переменная полярность)

Поиск центрального замка (силовые провода)

Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо — Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).

ТИП E. Вакуумное управление

Этот тип системы использует компрессор для открывания и закрывания замков дверей. Используется в автомобилях Mercedes, Audi.

В зависимости от того, какой сигнал принимает компрессор от приводов замков, они могут быть толкающего или втягивающего типа.

При использовании системы данного типа, в первую очередь, необходимо найти и обрезать провод, управляющий компрессором.

ПРЕДУПРЕЖДЕНИЕ. Для определения назначения концов обрезанного провода вы должны использовать только вольтметр (не допустимо использование контрольной лампы). Очень важно определить и не перепутать концы проводов, идущие к компрессору и к переключателю замков (вы должны их промаркировать). Из-за ошибки определения сторон провода компрессор может быть выведен из строя.

ПРИМЕЧАНИЕ. В большинстве автомашин Mercedes Benz управляющий компрессором провод будет иметь зеленый или синий цвет, и его можно найти под обшивкой боковой панели у ног водителя. Этот провод будет иметь +12 В, когда двери отпираются и иметь массу, когда двери запираются.

Точки подключения сигнализации нива шевроле — Ремонт автомобиля своими руками

Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.

Центральный замок автомобиля Шеви Нива работает по следующему принципу: сигнал открытия или закрытия дверей передается с нажатием кнопки на ключе или поворотом личинки в водительской двери, при этом сигнал проходит через блок управления ЦЗ и бортовой компьютер.

В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:

• короткое замыкание в цепи и выход предохранителя из строя;
• перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
• неисправность реле ЦЗ;
• ошибка в блоке управления центральным замком;
• поломка электродвигателя замка.

А еще интересно: Предохранители и реле Lada 2121
Перейти к контенту

Такая неисправность «не смертельная» для автомобиля, но весьма неприятная. К сожалению, такая проблема случается на этой модели. Проблема может быть как серьёзной, так и не очень, которую легко можно устранить самостоятельно. Вот об этом и поговорим в этой статье. Неисправности могут быть в механической части, а также в электрооборудовании этой системы.

Автор Александр

Автор Александр

Надежность, повышенная проходимость – главные козыри автомобиля Шевроле Нива. Адаптация к дорогам России обеспечила машине популярность у населения РФ. Модель не обделена вниманием и авто угонщиков.

Автопроизводитель комплектует изделие штатной системой безопасности, включающей штатную двухстороннюю сигнализацию с режимом иммобилайзера.

В рассматриваемой статье будет проведен обзор штатного иммобилайзера Шевроле Нива на предмет его роли в обеспечении сохранности автотранспорта и как его можно отключить в случае необходимости.

ТИП F. Однопроводное положительное управление

Управление достигается изменением уровня положительного потенциала на однопроводной линии. Этот тип управления применяется на автомашинах Ford Probe и Chrysler (Рис. 16, 17). Этот единственный провод обеспечивает как запирание, так и отпирание замков. Для обеспечения нормальной работы оба провода от дополнительных реле отпирания и запирания должны быть подключены к одному и тому же проводу автомобиля, управляющему замками дверей.

Автомобиль Ford Probe

Провод управления находится под обшивкой панели у ног водителя и имеет зеленый\черный цвет. Сигнал запирания — положительный импульс +12 В. Сигнал отпирания — положительный импульс +12 В, подключенный через резистор 4,7 кОм.

Автомобили Chrysler Cirrus, Dodge Stratus 1995 г.

Модели 1993-1995 гг. New Yorker, Concorde, LHS, Eagle Vision имеют этот тип управления или 3-проводное положительное управление. Этот единственный провод обеспечивает как запирание, так и отпирание замков. Для получения нормальной работы оба провода от дополнительных реле отпирания и запирания должны быть подключены через соответствующие резисторы к одному и тому же проводу автомобиля, управляющему замками дверей (см. рисунок 17). Используемые резисторы обеспечивают преобразование напряжения +12 В от дополнительных реле в сигнал запирания +3 В и в сигнал отпирания +6 В.

Сигнал запирания — положительный импульс +12 В, подключенный через резистор 620 Ом. Сигнал отпирания — положительный импульс +12 В, подключенный через резистор 2,7 кОм.
Таблица цветов проводов управления (провод управления находится под обшивкой панели со стороны водителя)

Марка автомобиля	Цвет провода	Разъем
Chrysler Cirrus 1995 г.	Белый\светло-зеленый	Коричневый 16-контактный
Dodge Stratus Chrysler New Yorker, Concord, LHS, Eagle Vision, 1993-1995 гг.	Оранжевый\фиолетовый	Синий или черный 16-контактный

Зачем нужен центральный замок

Конечно, утверждать, что центральный замок является одной из важнейших систем автомобиля, совсем не приходится, поскольку его наличие или отсутствие никоим образом не влияет на основные технические характеристики транспортного средства. Это устройство специалисты в области автомобилестроения относят к так называемой «зоне комфорта».

Центральный замок делает повседневное пользование автомобилем более удобным. Кроме того, он несколько снижает вероятность несанкционированного доступа в салон, багажник, под капот и к топливному баку машины: его наличие и нормальное функционирование гарантирует полное запирание автомобиля.

ТИП G. Однопроводное отрицательное управление

Автомашины Dodge Caravan, Chrysler Town & Country, Plymouth Voager1996 r.

Этот тип управления использует (также как тип управления F) один провод управления, но с отрицательными импульсными сигналами, имеющими потенциал массы.

Сигнал запирания — отрицательный импульс массы, подключенный через резистор 1,5 кОм. Сигнал отпирания — отрицательный импульс массы, подключенный через резистор 249 Ом.
Таблица цветов проводов управления

Марка автомобиля	Цвет провода
Dodge Caravan, Plymouth Voyager, Chrysler Town & Country 1996 г.	Белый\светло-зеленый

Место расположения:

А). Разъем 40-контактный (5-й контакт), светло-коричневый, под приборной панелью со стороны водителя в модуле управления, впереди блока предохранителей;

Б). Разъем 16-контактный, черный. У блока предохранителей или под панелью обшивки у ног водителя.

Автомобиль Mazda

Этот тип управления использует отрицательное управление с одним резистором в цепи запирания. Сигнал запирания — отрицательный импульс массы, подключенный через резистор 1 кОм. Сигнал отпирания — отрицательный импульс массы.

Таблица цветов проводов управления

Марка автомобиля Mazda 929

А). Светло-зеленый провод в черном 20-контактном разъеме в панели у ног водителя.

или

Б). Черный\белый в белом 6-контактном разъеме в панели у ног пассажира.

Mazda Mellenia

А). Красный\черный провод в 28-контактном белом разъеме в панели у ног водителя;

или

Б). Синий\желтый провод в 28-контактном белом разъеме в панели у ног пассажира.

Автомобили Nissan, Mazda MPV 1991 г.

Сигнал запирания — открытый вход провода управления, обеспечивается с помощью реле. Сигнал отпирания — отрицательный импульс массы.

Таблица цветов проводов управления

Марка автомобиля

Nissan 240SX1991 -1994 гг.

Оранжевый\синий или оранжевый\черный провод в боковой панели со стороны водителя.

Nissan 300 ZX 1992-1995 гг.

Коричневый или коричневый\черный провод в панели со стороны водителя.
