Техническое обслуживание рулевого управления автомобиля

Рулевое управление без гидроусилителя

На автомобиле установлено рулевое управление, состоящее из рулевой колонки с колесом, рулевого механизма и привода рулевого управления.

Рулевая колонка позволяет изменять положение рулевого колеса по высоте и углу наклона.

Верхний конец вала рулевой колонки соединен с рулевым колесом коническими шлицами, а нижний – через карданные шарниры связан с винтом рулевого механизма.

Рулевой механизм состоит из алюминиевого картера, винта с шариковой гайкой и вала-сектора.

Регулировка рулевого механизма автомобиля МАЗ

Регулировка рулевого механизма включает регулировку подшипников винта и регулировку зацепления зубчатого сектора и гайки-рейки. Регулировку механизма начинайте с подшипников винта в такой последовательности:

— снимите рулевой механизм (см. статью «Как отремонтировать рулевой механизм МАЗа»);

— слейте рабочую жидкость из рулевого механизма, отвернув сливную пробку;

— закрепите рулевой механизм в тисках за проушины корпуса в горизонтальном положении;

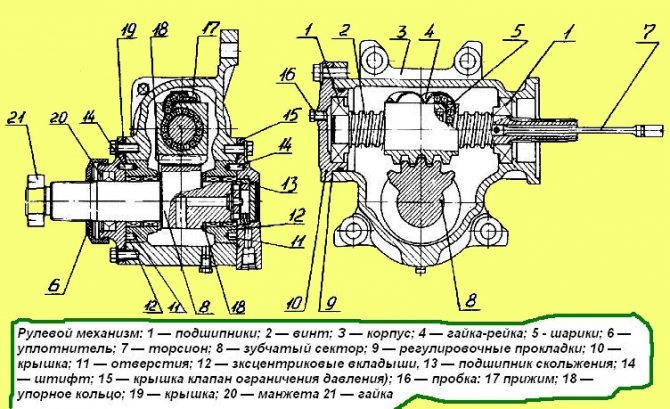

— поворотом входного вала (рис. 1) установите гайку-рейку и сектор 8 в одно из крайних положений (левое или правое);

— определите момент, необходимый для проворачивания входного вала по направлению из крайнего положения в среднее (примерно на угол 30°).

Если момент меньше 0,9 Нм, необходимо отрегулировать натяг в подшипниках 1, уменьшив количество прокладок 9.

После регулировки момент, необходимый для проворачивания входного вала, должен находиться в пределах 0,9—1,5 Нм (0,10—0,15 кгс.м).

Для проверки наличия люфта в зубчатом зацеплении нужно вращением входного вала установить гайку-рейку и зубчатый сектор в среднее положение (полное число оборотов входного вала делится пополам), установить сошку на вал сектора 8.

Покачиванием сошки в обе стороны определить наличие люфта (при наличии люфта слышен стук в зубчатом зацеплении и, кроме того, вал сектора поворачивается, а входной вал неподвижен).

Наличие люфта можно так же определить поворотом входного вала влево и вправо по начала закрутки торсиона, застопорив при этом вал сектора.

Для регулировки зубчатого зацепления необходимо снять крышки 19 и 15 и повернуть вкладыши 12 по часовой стрелке на один и тот же угол (если смотреть со стороны вала сектора) так, чтобы исключить зазор в зубчатом зацеплении.

Установку крышек 15 и 19 производите таким образом, чтобы штифты 14 вошли в отверстия во вкладышах 12, расположенных в одной диаметральной плоскости с резьбовыми отверстиями в корпусе 3 под крепление крышек.

При незначительном несовпадении отверстий 11 с резьбовыми отверстиями корпуса 3 вкладыши 12 поверните в ту или другую сторону до совпадения вышеуказанных отверстий, обратив при этом внимание на отсутствие зазора в зубчатом зацеплении.

Штифты 14 должны располагаться друг против друга по одной линии.

После регулировки крышку 15 (крышки 10 и 16 — для рулевого механизма, рис. 2) при установке можно повернуть на 90, 180 и 270 градусов относительно первоначального положения.

После установки крышек момент, необходимый для проворачивания входного вала в среднем положении, должен быть в пределах 2,9—4,5 Нм (0,29—0,45 кгсм)

После проведения регулировочных работ рулевой механизм установите на автомобиль и, подсоединив его к рулевой колонке и гидроцилиндру, проверьте работу рулевого управления.

При правильной регулировке (при отрегулированных шарнирных соединениях рулевых тяг, подшипниках ступиц передних колес и шкворневых соединениях балка передней оси — поворотный кулак) усилие на ободе рулевого колеса при повороте управляемых колес на месте на площадке с асфальтовым покрытием должно быть при работающем двигателе 98—118 Н (10—12 кгс) и свободный угол поворота рулевого колеса не более 10…12˚.

В процессе эксплуатации допускается увеличение свободного хода рулевого колеса, но не более 18°.

Регулировка углов поворота сектора 7 (рис. 3), при которых происходит срабатывание клапана ограничения давления 13, осуществляется непосредственно на автомобиле следующим образом:

Для увеличения углов поворота сектора 7 и, следовательно, управляемых колес влево до заданной величины необходимо отвернуть контргайку 24 до выхода из соприкосновения с корпусом 23 и поворачивать пробку 22 против часовой стрелки, при этом гайка 21 со штоком 20 и рычагом 19 будет перемещаться вниз, обеспечивая удаление ролика 18 от боковой грани 17 сектора 7.

После проведения регулировки контргайку 24 завернуть, придерживая от проворота пробку 22.

Для уменьшения углов поворота сектора 7 и, следовательно, управляемых колес до заданной величины влево, необходимо отвернуть контргайку 24 до выхода из соприкосновения с корпусом 23 и поворачивать пробку 22 по часовой стрелке, при этом гайка 21 со штоком 20 и рычагом 19 будут перемещаться вверх, обеспечивая приближение ролика 18 к боковой грани 17 сектора 7

После проведения регулировки контргайку 24 завернуть, придерживая от проворота пробку 21.

Для увеличения или уменьшения угла поворота сектора и, следовательно, управляемых колес до заданной величины вправо аналогичной регулировкой ролик 26 с рычагом 25 удаляется или приближается к грани 27 сектора 7.

Неисправности рулевой рейки

1. Механический дефект (износ, поломка зубцов и шлицов в системе рулевого управления). Стук — первый симптом поломки. Основные причины: — неаккуратная езда по плохим дорогам; — резкие повороты, увеличивающие нагрузку на рулевой редуктор, гидроусилитель и другие детали. 2. Протекание масла (износ сальников, штока гидроусилителя, разрыв защитного резинового кожуха). Внешнее проявление — масляные пятна под авто, в районе рулевой рейки. Причины те же, что указаны выше. А также выработанный ресурс элементов рулевой системы.

Дифференциальная диагностика неисправностей. Внешние признаки тех или иных дефектов рулевой рейки иногда очень схожи с неисправностями других узлов автомобиля. Так, масляные пятна под днищем могут быть следствием протекания сальников коленчатого вала, а стук исходить, например, от передних стоек-амортизаторов или изношенных тормозных колодок о ступицу колеса. Самый очевидный показатель проблемы в рулевой рейке — стук при езде по кочкам, который усиливается при резком повороте руля. Если точно определить источник неисправности не удаётся, лучше обратиться к специалисту. Другой вариант — разобрать рулевую рейку полностью самостоятельно. Это сложный, долгий, но при должном усердии вполне преодолимый процесс.

Главные требования, предъявляемые к системе

Основными требованиями, предъявляемыми к рулевому управлению автомобиля и касающимися безопасности, являются следующие:

• правильная кинематика поворота, исключающая факторы бокового скольжения или проскальзывания;
• легкость и простота управления;
• обеспечение требуемых значений передаточных чисел;
• высокие показатели прочности и жесткости деталей и узлов;
• плотная подгонка деталей и минимальность зазоров в сочленениях.

Все это требует скрупулезного подхода, тщательного внимания к системе и постоянного ее мониторинга.

Поэтому обслуживание и ремонт рулевого управления непременно входят в перечень обязательных работ при ТО-1 и ТО-2, как и при сезонном курсе обслуживания.

Второе техническое обслуживание

При проведении ТО-2 рулевое управление транспортного средства подвергается более глубокому контролю.

Помимо действий, производящихся при проведении ТО-1, в стандартный перечень мер ТО-2, в частности, входят следующие работы:

• контроль правильности значений углов установки управляемых колес и их регулировка в случае обнаружения отклонений;
• проверка крепления картера руля, рулевой колонки, шкворневых клиньев, а также всех сочленений деталей и узлов;
• контроль креплений карданного вала руля, тяговых шарниров и шкворней, значений зазоров в системе рулевого управления;
• диагностика состояния системы гидроусилителя.

Работы, которые подразумевают ремонт рулевого управления при вторичном техобслуживании, позволяют избежать большинства потенциальных неполадок, неисправностей и проблем с управлением автомобиля, обеспечивая эффективную профилактику.

Если, конечно, они были произведены своевременно и с надлежащим качеством.

Ремонт рулевого управления машины

При отказе рулевого управления автомобиля или его повреждении возможна потеря управляемости. С ремонтом рулевого механизма не стоит медлить. Расскажем: какие бывают основные неисправности рулевого управления и как происходит ремонт.

Основные неисправности

Рулевой механизм автомобиля узел довольно надёжный и может «пройти» без серьёзных проблем до 100-200 000 километров. Но иногда случаются неисправности — а именно образовавшаяся коррозия на рулевой рейке. Из-за неё начинают течь сальники и появляется стук.
А почему появляется коррозия на рулевой рейке? Если отбросить климат и тяжёлые условия эксплуатации, то коррозия может возникнуть из-за неквалифицированного ремонта рулевого управления автомобиля. Некоторые механики при замене рулевых тяг используют не заводские металлические хомуты, а пластиковые. Последние — дешевле, но они не могут создать надёжную герметизацию узла — и поэтому со временем образуется коррозия на рейке.

Если машина с ГУР, то заметить неисправность можно на первых стадиях повреждения. А вот ситуация с ЭУР сложнее из-за особенности данного механизма. Как правило, когда определяется неисправность рейки, то механизм уже имеет значительные повреждения, которые невозможно отремонтировать.

В любом случае, если были повреждены зубья на рулевой рейке, то её ремонт невозможен, придётся покупать новую.

Если раньше, во времена переднеприводных ВАЗов, при неисправности рулевой рейки можно было её подтянуть, то сейчас такой «фокус» не пройдёт. На тех машинах не было ни ГУРа и ЭУРа. Если на современной машине с гидроусилителей попытаться «затянуть» рейку, то это: или сделает руль слишком тугим, или обернётся стуком в рулевом управлении. Это происходит потому, что рулевой механизм строго тарирован и всего попытки его «подтянуть» обернутся лишь дополнительными проблемами.

Ремонт рулевого управления

Существует множество контор, которые занимаются ремонтом рулевого управления. Если ситуация не запущена, то стоимость ремонта составит от 10 — 12 000 рублей, это со снятием и полной переборкой рейки. Как правило, производят на специальном оборудовании шлифовку рулевой рейки на величину от 0,1 до 0,5 мм. Если повреждения более серьёзные — то приходится менять рейку на новую. Также, возникают случаи, когда изнашивается картер распределителя у рулевых механизмов с гидроусилителем. В этом случае картер распределителя растачивают и запрессовывают в него втулку под номинальный размер. Стоимость такого ремонта составит от 20 000 рублей.
Следует сказать, что раньше ремонтом рулевого управления занимались многие конторы. Сейчас авто производители не рекомендуют его ремонт, только полную замену. Но стоимость новой рейки составит 50 — 70 000 рублей, а её ремонт в несколько раз дешевле. Только следует искать проверенные конторы, за качество работ которых можно не опасаться.

Сезонное ТО

Сезонное техобслуживание является дополнительной мерой, позволяющей осуществлять эффективный контроль за состоянием и работоспособностью рулевого управления. При сезонном обслуживании, как правило, выполняется тот же объем работы, что и при проведении ТО-2 и дополняются работами по замене смазочных материалов и технических жидкостей в соответствии с сезоном.

Таким образом, постоянный контроль и своевременное проведение необходимого комплекса мер по техническому обслуживанию системы управления автомобиля позволяют не только существенно повысить его безопасность.

Во большинстве случаев оно дает возможность избежать весьма ощутимых потерь, причем как финансовых, так и временных. Как известно, ремонт рулевого управления МТЗ, КамАЗа, да и любого другого автомобиля, особенно современного – дело достаточно дорогостоящее. По аналогии с медициной, техническое обслуживание – это как раз тот случай, когда заболевание гораздо проще и дешевле предупредить, нежели лечить его впоследствии.

Итак, мы выяснили, как производится ремонт рулевого управления автомобиля.

Диагностика систем рулевого управления

Вся процедура, в сущности, сводится к выявлению основных неисправностей. К ним относятся: -износ контактной пары «рейка-шестерня»; -износ подшипника вала руля или его разрушение; -износ шарниров в наконечниках рулевых тяг; -разгерметизация рулевого механизма.

Кроме того, нарушение управляемости автомобилем может быть вызвано: -недостаточным или неравномерным распределением давления в шинах; -дисбалансом колёс (особенно передних); -дефектами отдельных элементов рулевой коробки; -изношенностью или повреждением подвески машины; -недостатком или отсутствием масла в гидроусилителе руля или рулевом редукторе.

Отсюда исходят основные задачи диагностики: 1. Определение источника люфта в рулевом механизме. 2. Установление причины затруднённой управляемости автомобиля. 3. Выявление дефектов, влекущих за собой утечку масла из системы гидроусилителя руля и рулевого редуктора.

Методы диагностики -визуальный (внешний осмотр); -тактильный («на ощупь» — вращение руля, проверка люфтов в наконечниках с помощью покачивания в разных плоскостях, подвешенных на домкрате колёс и т.п.); -инструментальный (с использованием динамометра-люфтомера).

Особенности Главное — гидроусилитель руля. Измерение люфтов в машинах с этой системой рулевого управления производится только на оборотах, на включенном двигателе. Важна и величина зазоров в подшипниках, и в шарнирах рулевых тяг. Если они чрезмерны и вызывают слишком большой люфт, ремонт этих узлов невозможен и требуется полная замена.

Ремонт Возможность и качество восстановления эффективной управляемости автомобилем зависят, прежде всего, от двух факторов: 1. Характера неисправности. 2. Мастерства человека, взявшегося эту неисправность устранить. Если неисправность не так велика и не требует вмешательства профессионалов из специализированного автоцентра, то каждый, кто чувствует в себе решимость и имеющий знания, может попробовать выполнить ремонт своей машины своими руками.
