Принцип работы и устранение неисправностей механизма переключения передач ВАЗ 2110

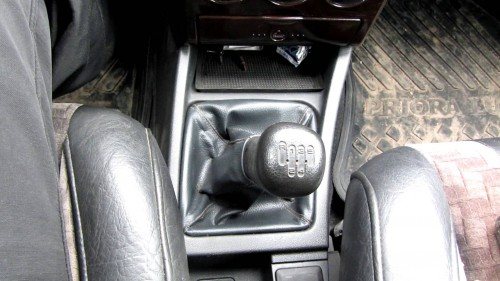

Как на любом автомобиле, имеется и на ВАЗ 2110 механизм переключения передач. Коробка ВАЗа – пятиступенчатая, включается рычагом, находящимся в салоне машины.

Для того, чтобы суметь самостоятельно исправить неполадки, нужно немного разбираться в том, как именно работает механизм переключения, из-за чего бывают случаи, когда недовключается или вылетает какая-то скорость. А также знать, как это исправить своими силами.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электронного блока управления.

Схема КПП

Устройство КПП следующее:

• для обеспечения переключения передач в КПП находится первичный вал, состоящий из блока шестеренок. Они постоянно имеют зацепление с ведущими шестернями от первой по пятую скорости (то есть теми, что имеют направленность на езду вперед);
• вторичный вал оснащен ведущей шестерней главной передачи, на нем также — синхронизаторы передач, обеспечивающих движение вперед ведомые шестерни. Здесь же имеются подшипники плюс маслосборник;
• дифференциал ВАЗовский двухсателлитный, с прикрепленной к фланцу его коробки ведомой шестерней главной передачи;
• привод коробки состоит из ручки переключения скоростей, опоры шаровой, штока выбора, тяги, механизмов выбора передачи, а также переключения скоростей;
• реактивная тяга предназначена для того, чтобы уберечь КП от того, что вылетает передача. Она концами крепится к опоре и силовому агрегату.

Схема привода переключения передач

Теория работы коробки передач

Современные легковые автомобили, оборудованные механической коробкой переключения передач, имеют синхронизаторы. Синхронизатор — это составная часть механической коробки, выполняющая роль уравнителя оборотов валов, а также отвечающая за безударное включение шестерён.

Именно в процессе толкания рычага коробки передач из положения второй передачи в положение первой мы натыкаемся на некое препятсвие, мешающее нам перевести рычаг в положение первой передачи. Это препятствие — синхронизатор. Если синхронизатор первой передачи новый, то процесс переключения передач с повышенной на пониженную происходит без каких-либо серьёзных задержек. Если же автомобиль с большим пробегом, то синхронизаторы начинают переставать выполнять свои прямые функции. Водителю приходится вспоминать дедовские методы управления механической коробкой — это разнообразные перегазовки, совмещённые с двойным выжимом сцепления. Перегазовка с двойным выжимом выполняет роль уравнителя угловых скоростей сочленяемых шестерён. Чем выше разница угловых скоростей, и чем выше износ синхронизатора для данной передачи, тем больше придётся газовать. Когда угловые скорости равны, то водитель сразу же почувствует это: рычаг коробки переключения передач с лёгкостью перейдёт в положение первой передачи. Никакой силы прилагать не нужно.

Регулировка

На ВАЗ 2110 не так уж редки случаи, когда плохо включаются передачи, либо их выбивает. Специально для этого предусмотрен механизм регулировки привода выбора скоростей.

Регулировка может понадобиться, если:

• коробка недавно снималась для ремонта;
• одна из передач вылетает;
• скорости включаются плохо или их попросту выбивает, когда машина движется.

Если у вас одна из таких проблем, попробуйте для начала провести регулировку. Ее последовательность:

• Под низом ВАЗ 2110 найдите и несколько ослабьте гайку на болте, стягивающем хомут, который крепит тягу, предназначенную для управления КПП;
• Чуть раздвиньте пазы конца тяги отверткой и образовавшуюся щель на самом хомуте. Это нужно для обеспечения легкого передвижения тяги по отношению к штоку выбора передач. Шток поставьте в нейтральное положение;
• Освободите в салоне ручку переключения от чехла;
• По специальному шаблону выставьте рычаг. Делается это так: в окно накладки кронштейна блокировки задней скорости установите шаблон. После этого введите упор оси рычага в паз шаблона, прижав его без лишнего усилия в поперечном направлении;
• Затем отрегулируйте в заднем направлении осевой люфт штока, и его же осевой люфт поворотом влево;
• Хомут установите, не доходя нескольких миллиметров до конца тяги. После чего хорошенько стяните хомут болтом.

Типовые неисправности отопителя (печки) ВАЗ 2110 2111 2112 и возможные их решения

Отопитель ВАЗ 2110 работает только в одном положении, например — «2». В чем может быть проблема?

Скорее всего, возможны следующие неисправности. 1. На корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты — через него в положении «А» и «1» подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор. 2. Отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). 3. Отошел провод в блоке реле, расположенном справа под капотом.

Из заслонок дует чуть теплый воздух (микромоторедуктор и заслонка рециркуляции исправны).

Необходимо проверить датчик температуры воздуха салона и уровень тосола, так как его низкий уровень влияет на температурный режим (тосол, антифриз может не попадать в «печку» или она может из за низкого уровня завоздушится). Также необходимо проверить термостат. Кроме того, дополнительную информацию о отопителе и его контроллере можно посмотреть в статье «Электродвигатель отопителя ВАЗ 2110 2111 2112, настройка системы управления отопителем «

Случается такое, что печка (а точнее вентилятор отопителя) не выключается совсем или выключается только при выключении зажигания. Попробуем разобраться в чем проблема.

Если управление печкой не электронное (старые модели жигулей например), то причина такой аномалии может быть в оплавлении и замыкании контактов переключателя скоростей вентилятора печки. Либо залипли контакты реле, которое управляет маскимальной скоростью вентилятора. На жигулях реле обычно находится в монтажном блоке.

Электронное управление печкой. Бесступенчатое (плавное) или многоступенчатое регулирование скорости вентилятора печки может озночать одно: регулятор скорости вращения транзисторный или тиристорный. Горят такие регуляторы частенько. Причиной может быть банальное перенапряжение в бортовой сети автомобиля, или снятие клеммы с аккумулятора во время работы двигателя.

Что происходит когда перегорает регулятор частоты вращения ? Если управляющие транзисторы перегорают, внутри них обраруется либо разрыв либо короткое замыкание. При разрыве цепи ничего работать не будет вообще, а вот при К,З пропадает возможность регулировки скорости и печка начинает работать постоянно.

На рисунке схема отопителя эмгранд. На схеме видно, что плюс от бортовой сети автомобиля приходит на обмотку реле вентилятора сразу при включении зажигания. А так как масса на обмотке постоянная, то реле вентилятора печки включается каждый раз при включении зажигания.

При этом сам вентилятор включаться не будет, пока не повернута ручка регулятора частоты вращения. Через реле на мотор отопителя поступает плюс при включении зажигания. А через регулятор частоты — отрицательный потенциал (минус), регулируемый по величине. То есть относительно плюса на мотор может подаваться от нуля до минус 12 вольт. Соответственно в зависимости от поданного напряжения изменяется скорость вентилятора.

Если же тиристоры регулятора окажутся «пробитыми», то они будут пропускать отрицательное напряжение полностью (-12в) и мотор будет вращаться с масимальной скоростью. Независимо от положения ручки регулятора, тиристоры будут постоянно открыты, а значит выключить вентилятор не получится.

Неисправность блока управления отопителем. Как вариант сам блок управления отопителем может быть неисправен и давать постоянную команду тиристорам на открытие. В итоге тиристоры постоянно открыты и печка не выключается.

Ремонт

Если описанная регулировка вам не помогла, нужно снимать и разбирать КПП ВАЗ 2110. Особое внимание обратите на то, что частенько выбивает шестеренки, с помощью которых включаются первая и вторая скорости. Не забудьте проверить каждый фиксатор.

Другая» жалоба – вторая передача включается плохо, ее частенько выбивает.

Здесь можно заподозрить основных виновников:

1. вылетает вторая чаще всего потому, что зубья шестерни плохо зацепляются с муфтой, которой включаются скорости;
2. кончики зубьев шестерни и муфты уже износились, поэтому скорость плохо включается. Если не вмешаться, то скоро будет вылетать;
3. как вариант, когда выбивает именно на кочках — умирает сцепление.

Иногда (хоть и редко) от того, что вторая включается недостаточно хорошо и вылетает, помогает замена фиксирующей пружины. Если же скорости часто вылетают, некоторые из них включаются с трудом, значит, полумеры уже не помогут – нужен капремонт коробки.

Проведете вы его самостоятельно, или отправитесь в сервис, где вам отремонтируют, а также наладят механизм переключения передач, решайте самостоятельно, исходя из собственного опыта и умения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

>

Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

Для того, чтобы поменять датчик скорости самостоятельно, достаточно иметь под рукой два или три ключа (на 10, 21, 22) и крестовую отвёртку.

1. Отключается ток на машине, для этого снимается разъем с АКБ.
2. От датчика отсоединяется разъём проводов, при котором рекомендуется запомнить распиновку.
3. Датчик можно открутить вручную, или при помощи ключей 21 или 22 (в зависимости от конструкции).
4. Изучается состояние привода. После того, как датчик извлечён, при помощи ключа на 10 откручивается и вынимается гайка, которой крепится привод датчика.
5. Замене подлежит привод с механическими повреждениями, если таковых нет, можно оставить прежний.
6. Установку нового устройства следует производить в обратном порядке.
7. На новом приводе установлена резиновая насадка, которую нужно смазать трансмиссионным маслом.
8. После установки рекомендуется проверить полярность проводов при помощи мультиметра. Если вдруг были перепутаны контакты, их меняют местами.
9. Остаётся проверить. Делается это либо при заведенном автомобиле, либо же при подвешенных колесах.

Особенности силовых установок

Автомобиль ВАЗ 2112 (Лада) может оснащаться 16 клапанными силовыми агрегатам, которые имеют объем 1.5 литра, при этом мощность доходит до 93 лошадиных сил. Система питания у такого авто инжекторная. Рекомендуется использовать бензин АИ-95. В городском цикле расходуется около 10 литров на 100 км. Коробка передач ВАЗ в данном случае является механической.

Распространение получили машины с двигателем 1.6 литра, который оснащен МКПП (5 ст.), выдает 89 лошадиных сил. ВАЗ менее требователен к качеству топлива, поэтому сюда можно заливать АИ-92.
