Премьера модели Ford под названием Focus состоялась в Женевском автосалоне в марте 1998 года. Совершенно новая философия дизайнерской мысли пришла на смену морально устаревшим Эскортам (Escort). Почти сразу же после начала производства в 1999, новый автомобиль был удостоен за свои характеристики награды, как авто года в Европе, а в 2000 — в США. Высокая оценка была поставлена Фокусу 1 и по результатам краш-тестов: компания Euro NCAP поставила четыре звезды (из пяти) за безопасность пассажиров в салоне (в том числе и водителя), а также две (из четырех) за безопасность пешеходов. В 2001 году эта Форд Фокус стал самым покупаемым автомобилем в мире. Выпуск прекращен в 2004.

Фокус принадлежит к размерному классу «С» по Европейской классификации. Это класс небольших семейных автомобилей. Модельный ряд представлен седаном, хетчбэком 3 двери, хетчбэком 5 дверей и универсалом. Их технические характеристики несколько отличаются. Автомобиль создан в соответствии с дизайнерским проектом NewEdge (Нью Эдж – Новая Грань) – сочетание острых граней и плавных изгибов. FordFocus 1 выпускался в Европе и США. Европейская версия оснащена двигателем Zetec и Zetec-SE (бензин) объемом от 1.4 литра с 75 л.с. до 2 литров с 130 л.с. и дизелем Enduradiesel 1.8 литра с 75, 90 и 115 л.с. Характеристики «америкнцев» отличаются. Особенности Ford Focus 1 выпускаемого в США и Мексике:

• отличается дизайн бамперов (размер и конфигурация);
• поворотники вмонтированы в решетку бампера;
• повторители не на передних крыльях, а на боковинах переднего бампера;
• задние фонари отличаются по дизайну и цвету;
• до 2002 года не было пятидверного хэтчбека.

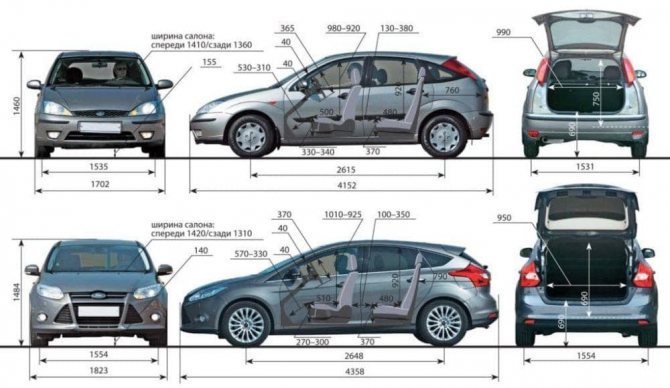

Размеры

Масса и габариты Ford Focus 1 могут отличаться в зависимости от версии и года выпуска.

Вес: 1150 – 1364 кг.

Высота:

• хетчбэк – 1440мм;
• седан – 1440 мм;
• универсал – 1460 мм.

Ширина: 1700 мм.

Длина:

• хетчбэк – 4175 мм;
• седан – 4380 мм;
• универсал – 4455 мм.

Колесная база: 2615 мм.

Подвеска

Подвеска заслуживает самой высокой оценки: Передняя – рычажно-телескопическая, независимая, с гидравлическими амортизаторами, винтовыми цилиндрическими пружинами и поперечным стабилизатором (McPherson).

Задняя – независимая, пружины цилиндрические, амортизаторы гидравлические, многорычажная. Ранее элементы этой подвески использовалась в модели Форд Мондео Ваген(Ford Mondeo Wagon). Оснащена системой ControlBlade, обеспечивающей устойчивость автомобиля на поворотах. FordFocus 1 отлично держит трассу при любых скоростных режимах.

Тормоза

Тормозная система двухконтурная (с диагональным разделением), гидравлическая. Передние колеса: тормозные механизмы однопоршневые, с плавающим суппортом, вентилируемые, дисковые.

Задние колеса: в зависимости от модификации автомобиля, тормозная система может быть, как дисковая, так и барабанная (если дисковая, то – однопоршневая, суппорт плавающий; если барабанная, то с двумя тормозными колодками и двухпоршневыми цилиндрами).

Автомобиль FordFocus 1 также оборудован антиблокировочной системой (АБС, англ. ABS).

Контрактные двигатели для Ford объемом 1.3L

• ТИП: Бензиновый
• Модификация: A9JA Duratec Rocam
• Объем: 1.3L
• Пробег: 59 000 км
• Мощность: 69л.с.
• Авто: FORD Fiesta

Комплектация

Особенности комплектации:

1. Базовая (Ambiente):

• гидроусилитель руля;
• регулируемые высота и наклон руля;
• водительская подушка безопасности.

2. Комфорт (Comfort):

• передние стеклоподъемники с электроприводом;
• регулировка температуры воздуха;
• возможность открыть багажник с салона;
• система централизованной блокировки замков;
• карманы для хранения мелких вещей в передних дверях.

3. Трэнд (Trend):

• дополнительные передние противотуманные фары;
• руль отделан кожей;
• положение водительского кресла регулируется приводом;
• есть возможность убрать подлокотник.
• при открытии багажника включается подсветка.

4. Люкс (Ghia):

• шины 15-дюймов;
• подушка безопасности для второго переднего сиденья;
• зимний пакет (сиденья с подогревом, лобовое стекло с электроподогревом, электропривод регулировки зеркал, подогрев форсунок омывателя лобового стекла);
• электростеклоподъемники задних стекол;
• дистанционное управление центральным замком.

Размер дисков на Форд Фокус 2: виды и расшифровка

Устройство двигателя Форд Фокус 2 1.6

Двигатель Фокус 2 1.6 литра мощностью 100 лошадиных сил – бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с двумя распределительными валами. Расположение в моторном отсеке поперечное. Порядок работы цилиндров: 1–3—4–2, отсчет — от шкива привода вспомогательных агрегатов. Система питания
— фазированный распределенный впрыск топлива (нормы токсичности Евро-4). Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на правой стенке блока цилиндров, а левая и задняя — к картерам коробки передач.

Блок цилиндров
Ford Focus 2 Duratec 1.6 отлит из алюминиевого сплава по методу Open-Deck со свободно стоящими (в верхней части блока) гильзами «мокрого» типа. В нижней части блока цилиндров расположены опоры коленчатого вала — пять постелей коренных подшипников вала с общей для всех постелей плитой (съемной крышкой), которая крепится к блоку десятью болтами. Коренные подшипники коленчатого вала обрабатываются в сборе с плитой.
Коленчатый вал
двигателя — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками. Вал снабжен восемью противовесами, выполненными на продолжении его «щек». Противовесы предназначены для уравновешивания сил и моментов инерции, возникающих при движении кривошипно-шатунного механизма во время работы двигателя. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные, с антифрикционным покрытием.

Коренные и шатунные шейки
коленчатого вала соединяют каналы, просверленные в теле вала, которые служат не только для подвода моторного масла от коренных к шатунным подшипникам, но и для центробежной очистки масла от твердых частиц и отложений при вращении вала. На переднем конце (носке) коленчатого вала установлены: зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов.
Масляный насос
. Мотор Форд Фокус 2 имеет комбинированную систему смазки. К деталям силовой установки масло подаётся под давлением, нагнетаемым масляным насосом. Конструкция насоса имеет шестерни внутреннего зацепления и редукционный клапан. Привод насоса осуществляется за счёт ведущей шестерни, установленной на носке коленчатого вала. Масло забирается насосом из поддона и, проходя через масляный фильтр, попадает в главную магистраль блока цилиндров. Оттуда оно поступает через масляные каналы к подшипникам коленчатого и распределительного валов.

ГБЦ
сделана из алюминиевого сплава. Клапаны в головке блока цилиндров расположены в два ряда, V-образно, по два впускных и два выпускных клапана на каждый цилиндр. Клапаны стальные, выпускные — с тарелкой из жаропрочной стали и наплавленной фаской. Диаметр тарелки впускного клапана больше, чем выпускного. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Сверху на направляющие втулки клапанов надеты маслосъемные колпачки, изготовленные из маслостойкой резины. Клапан закрывается под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана.

Коробка переключения передач

Коробка передач:

1. 4-скоростная АКПП идет в комплекте с двигателем Zetec-E 2.0i. Она довольно сильно повышает износостойкость двигателя и помогает не отвлекаться от управления машиной, особенно в плотном городском потоке, обеспечивает повышенную плавность движения.
2. 5-скоростная МКПП iB5 — устанавливается с двигателями Duratec1.6i и Zetec-E 1.8i. Коробка передач — двухвальная, имеет пять передач вперед и одну — назад. Все передачи переднего хода оснащены синхронизаторами.

Силовой агрегат

Двигатель размещен спереди поперечно, расположения цилиндров – рядное.

Краткие технические характеристики двигателей Ford Focus 1

Какой у меня мотор?

Бывает, звонит по телефону в магазин запчастей девушка, и спрашивает:

— мне нужна запчасть на форд…

— на какой?

— на синий…

Не смейтесь, джентльмены, с девушки-то какой спрос, а вот бывает, что голос мужской, а диалог получается такой:

— у вас какой мотор?

— двухлитровый (или – «дюратек»).

— а какой именно?

— а?… а чё, разные бывают?!

Бывают. Все эти двусмысленности, конечно, опытный специалист разрешит в мгновенье взглядом под капот машины или вводом VIN-а в специальную программу, но иногда консультацию получить надо, а под капот не заглянешь, и либо ВИНа нет под рукой, либо программы. Вот потому и не будет лишним выяснить, как же правильно на языке специалистов называется ваш мотор – ну а заодно узнать несколько занимательных фактов из его биографии. Итак, эта статья посвящена обзору моторов моделей Форд, представленных на нашем рынке, истории их происхождения и наименования. Рассматривать мы будем те моторы, которые преодолели рубеж третьего тысячелетия, то есть ставились на автомобили, выпускавшиеся в 2000-х годах. Кроме того, ограничимся в этой статье только бензиновыми моторами, все же более-менее популярными легковые дизеля стали в России только в недавнее время, и им стоит посвятить отдельную статью несколько иного формата.

Zetec / Zetec-E

Подавив искушение зарыться поглубже в пыль веков, начнем с 1991-го года… Вы считаете, что и это – пыль веков? Нет, все же позвольте с вами не согласиться! В 1991-м году на модели Escort впервые появился собранный на заводе Бриджэнд в Уэльсе двигатель Zetec, прямые потомки которого выпускались до середины 2000-х. Мотор этот до сих пор считается весьма удачной разработкой, а уж в те годы был для Форда революционным. В его разработку и производство было вложено полмиллиарда фунтов – шутка ли! Изначальное название мотора, кстати, было не «Зетек», а «Зета» – и поменять его пришлось из-за юридического конфликта с Лянчей, владеющей правами на это название в числе прочих букв греческого алфавита. Возникло оно на этапе проектирования, когда нескольким параллельно-конкурирующим проектам новой многоклапанной головки были присвоены эти самые греческие коды – и победил в конкурсе проект именно под этой буквой. Мотор этот имел чугунный блок с сухими гильзами, допускающий ремонтную расточку; алюминиевый поддон картера; алюминиевую головку; два распредвала, приводимых одним ремнем; и гидрокомпенсаторы в приводе клапанов. Производился в версиях 1.6, 1.8 и 2.0, и устанавливался на Мондео 1 и 2, Эскорт (только 1.6 и 1.8) и Фиесту XR2i (только 1.8). Практически никаких неудачных решений и слабых мест мотор не выказывал, даже при сильном перегреве его алюминиевая головка не трескалась, а лишь выгибалась, но из-за гидротолкателей был требователен к маслу. Именно этот момент, считается, был основным, повлекшим переделку этого мотора в 1998-м. Гидротолкатели были заменены на обычные, был несколько изменен привод ГРМ (в более удобную сторону, после этого поменять помпу на этом моторе стало возможно без снятия ремня ГРМ), ремонт блока перестал быть предусмотрен, для уменьшения вибраций поддон картера сделан составным, а клапанная крышка – главный внешний отличительный признак – стала пластиковой (вместо алюминиевой на первой версии). Наиболее распостраненное название этого мотора, в том числе в русскоязычном сообществе любителей и ремонтников фордов – Zetec-E (хотя некоторые зарубежные источники называют его также Zetec-R). Этот мотор выпускался и ставился на первое поколение Фокусов по 2004-й (в объемах 1.8 и 2.0), а так же на «каблучок» Transit/Tourneo Connect (только 1.8). Зетек-Е 2.0 послужил и основой для заряженного 170-сильного мотора ST170/SVT.

Моторы Zetec и Zetec-E не имели никаких других технических или рыночных названий, поэтому путаница с ними практически невозможна. Главное, если ваша машина относится к переходному периоду (то есть либо Мондео-2, либо последний Эскорт), вам нужно уметь отвечать на вопрос «какая у вас клапанная крышка» — черная пластиковая или из некрашеного алюминия, т.к. не все уверенно понимают разницу между Zetec и Zetec-E так, как теперь понимаете ее вы. Иногда в народе применительно к Зетекам можно услышать названия «первый/ранний» и «второй/поздний» — как можно догадаться, под этими жаргонизмами тоже подразумеваются Zetec и Zetec-E.

Zetec-SE / Zetec-S / Sigma

В 1995-м появился другой мотор с очень похожим названием: Zetec-SE. И вот в данном случае, несмотря на многие кажущиеся сходства (внешний вид клапанной крышки, высоковольтной части, привода ГРМ) – название «Зетек» тут чисто маркетинговое, т.к. технически этот мотор с «настоящими Зетеками» не имеет общего совершенно ничего, у них даже впускной и выпускной коллекторы находятся на разных сторонах головки. И в разработке этого мотора активное участие принимали Mazda и Yamaha. Другое название этого семейства моторов – Sigma (тут Лянча почему-то не возражала), и именно оно является единственно уникальным для него. Впоследствии эти моторы назвали другим маркетинговым названием – Duratec, которое досталось вместе с ними куче других фордовских (и не очень) моторов, что и привело к путанице смыслов, в которой мы с вами тут пытаемся разобраться. Итак, семейство это в начале было представлено моторами 1.25 и 1.4 на Фиесте, потом в 1997-м появилась версия 1.7 для Пумы (в ней использовался фазовращатель на впускном распредвале, эта модификация имела название Zetec-S, иногда его не вполне корректно распостраняют на все семейство), а к началу производства первого Фокуса для него была сделана версия 1.6. В середине 2000-х, когда все моторы, включая эти, стали Дюратеками, Сигмы 1.25, 1.4 и 1.6 ставились на Fiesta/Fusion (собственно, для этих они были практически единственными бензиновыми моторами в гамме, 1.25 ставился только на Фиесту); на Фокус всех поколений (на первый – только в Европе и без фазовращателей, на второй – все варианты, на третий – только 1.6, включая версию Ti-VCT с фазовращателями); и даже на Мондео-4 (только Ti-VCT). Фактически, сейчас это семейство моторов является самым старым и массовым в гамме еврофорда.

Чтобы не вводить в терминологический ступор людей, которым вы хотите объяснить, какой у вас мотор, не называйте его Дюратеком, что бы ни было написано на декоративной крышке под капотом и как бы не называли его при вас другие. Квалифицированные люди лучше всего поймут вас, если вы будете употреблять название «Сигма» (оно часто употребляется в технической документации форда, и не только внутренней). Нелишне также, в случае 1.6, знать мощность (100, 105, 110, 115, 120 или 125л.с.), т.к. она является определяющим моментом для идентификации конкретной версии.

Split Port 2.0

Семейство Zetec на самом деле было создано не совсем на пустом месте, оно должно было заменить более старое семейство CVH (появившееся вместе с первым переднеприводным Эскортом в 1981-м) и в кое-каких решениях и размерах блока первого Зетека и последних (на тот момент) CVH заметно было очевидное родство. Однако с рождением Зетека и несмотря на его успех CVH не умер и со сцены окончательно не сошел – все 90-е в США делалась его версия сначала объемом 1.9, а потом и 2.0. Этот 2.0 назывался CVH/SPI или Split Port, а нам он интересен потому, что ставился на американскую версию первого Фокуса, и немало таких машин оказалось на российском вторичном рынке. К сожалению, мотор этот унаследовал много родовых болячек CVH, и не блещет ни особой надежностью, ни ремонтопригодностью в наших условиях по причине нераспостраненности запчастей.

С названием мотора путаницы не возникает, известен он только как «Сплит Порт», однако, путаница нередко возникает, когда надо понять, какой именно двухлитровый мотор стоит на американском фокусе: для того, чтобы это понять, есть два способа. Во-первых, если под рукой только документы на машину, то указанная в них мощность (если, конечно, она соответствует действительности) 111 (иногда 110) л.с. указывает на Сплит-Порт, а 130 л.с. – на Зетек-Е. Во-вторых, если есть возможность открыть капот, то алюминиевая клапанная крышка с большими буквами Split Port 2.0 дает очевидный ответ, черная же пластиковая крышка со свечными колодцами по центру означает, что вам повезло несколько больше.

Duratec – все, что еще прячется под этим названием

С не вполне понятной маректологической целью Форд стал переименовывать в это название все свои (и не только свои!) бензиновые моторы, и к 2005-му, когда прекратилось производство первого Фокуса, моторов с другими названиями не осталось. В результате Дюратеками оказались как моторы, других обозначений не имевшие, так и подпавшие под переименование (как вышеописанная Сигма).

Duratec-VE,SE,ST 2.5/3.0 V6

Родоначальник названия. Первый мотор Duratec 2.5 V6 24v появился в 1994 на Мондео. Происхождение его интересно тем, что базируется он на разработках Порше, проданных в свое время Форду. В доводке головок принимал участие и небезызвестный Cosworth. В 1996-м появилась трехлитровая версия, но использовалась она в то время лишь на американских моделях и Jaguar S-type. С появлением Мондео-3 мотор прошел небольшую модернизацию (в частности объем был изменен с «чуть больше, чем 2.5» до «чуть меньше, чем 2.5» по понятным соображениям) и получил название Duratec-VE. Индексы SE и ST получили трехлитровые моторы, которые, наконец, начали устанавливаться на Мондео, мощностью 205л.с. и 220л.с. соответственно (второй ставился на модификацию ST220).

Самый простой способ однозначно указать этот мотор – называть его 2.5/3.0 V6. Ничего другого подобного у Форда с середины 90-х по наши дни не было.

Duratec-HE 1.8/2.0/2.3

Этот мотор, появившийся вместе с Мондео-3 в 2001-м под внутренним обозначением MI4, изначально назывался Mazda MZR серия L. Как нетрудно догадаться, мотор этот разработала Мазда, Форд же просто его использует, хотя и производит на своем заводе в Валенсии и вешает на него свою периферию. Мотор полностью алюминиевый, блок с сухими гильзами, привод распредвалов – цепной. Версии 1.8 и 2.0 появились на третьем Мондео; они же (с другой, более удачной, системой впуска) использовались на втором Фокусе; 2.0 и 2.3 – на четвертом Мондео и минивэнах S-Max/Galaxy на его платформе.

По вездесущей иронии судьбы именно этот, не-фордовский мотор в среде любителей и ремонтников форда носит нарицательное имя Дюратек, придуманное Фордом и данное им всей гамме своих моторов. Так что именно в данном случае, когда вы будете называть свой мотор так – вас наверняка поймут правильно!

Duratec 8v (HCS 1.3 и RoCam 1.6)

Эти моторы получили название «Дюратек» явно «за компанию» — ничего общего с грядущим 21-м веком у них не было, это устаревшие модели либо из, либо для «третьих стран». Первый – потомок нижневальных моторов Kent родом из замшелой древности – первый Кент стоял на модели Anglia 1959 года (на такой Гарри Поттер со своим рыжим приятелем летали по небу в соответствующем фильме). Конечно, за сорок лет он подвергся многим доработкам, но общая суть осталась та же. Однако в низшем размерном и ценовом сегменте он оставался востребован, поэтому был распостранен (в версии 1.3) на Фиестах 90-х годов, Ка и последних Эскортах дешевых версий. Другое его название – Endura-E, и это тоже повод для путаницы, т.к. название Endura носили фордовские дизеля того же временного отрезка.

Второй – «творческая переработка» конца 90-х вышеупомянутой Сигмы от бразильского отделения Форда, с прицелом на низкую стоимость производства и эксплуатации. Чугунная 8-клапанная чушка с цепным приводом, получившая название от ROllifinger CAMshaft (роликовый привод толкателей клапанов). Из солнечной Бразилии это экономическое чудо ухитрилось просочиться не только на российский рынок, где устанавливалось на дешевые версии первых Фокусов вместо нормальных Сигм, но даже и в благополучную Европу, прописавшись под капотом все тех же Ка, где более крупные моторы нормально поместиться не могли.

Называть эти моторы «Дюратеками», конечно, можно – ради шутки – после ряда наводящих вопросов с истинной сутью вашего агрегата удастся разобраться. Но быстрее вас поймут, если вы будете называть HCS HCS-ом, а RoCam – RoCam-ом.

Duratec RS/I5 (Volvo 2.5T)

Ну и заключительный участник нашего парада – турбированный мотор 2.5, не имеющий ничего общего с 2.5 V6, т.к. позаимствован у другой, на тот момент принадлежавшей Форду, марки – Вольво. Мотор этот тоже с историей, его прямой предок – рядная пятерка с модели 850 начала 90-х. Помимо «экстремальной» версии второго Фокуса «RS» ставился на Мондео-4, SMax/Galaxy и Kuga-1.

В данном случае использование названия «Дюратек» может сильно «запутать следствие», тем более если будет упомянут объем, но без уточнения количества цилиндров и наличия турбины. Куда проще сказать «2.5 турбо» — и у собеседника наступит мгновенная ясность: «а, Вольво!» Ну или наоборот: «Вольво» — «а, 2.5 турбо!»

Так какой же все-таки у меня мотор?

Итак, упорядочим полученные знания и применим их на практике!

Ka (1996-2008): 1.3 – HCS, 1.6 — RoCam

Fiesta (1995-2002): 1.3 – HCS, 1.25/1.4 – Sigma

Fiesta/Fusion (2002-): Sigma, за исключением Duratec HE 2.0 на модели ST150

Focus I (1998-2004) европейского производства: 1.4/1.6 – Sigma, 1.8/2.0 – Zetec-E

Focus I (1998-2004) российского производства: 1.6 – RoCam, 1.8/2.0 – Zetec-E

Focus I (1998-2004) американского производства: 2.0 111л.с. – Split Port, 2.0 130л.с. – Zetec-E

Focus II/C-Max (2005-2011): 1.4/1.6 – Sigma, 1.8/2.0 – Duratec-HE, 2.5T – Volvo

Mondeo II (1996-2000): 1.6/1.8/2.0 – Zetec (с алюминиевой клапанной крышкой), Zetec-E (с черной пластиковой крышкой), 2.5 – 2.5 V6

Mondeo III (2001-2007): 1.8/2.0 – Duratec HE, 2.5/3.0 – 2.5/3.0 V6

Mondeo IV (2008-): 1.6 – Sigma, 2.0/2.3 – Duratec HE, 2.5T – Volvo

S-Max/Galaxy (2006-): 2.0/2.3 – Duratec HE, 2.5T – Volvo

Escape/Maverick (2001-2007): 2.0 – Zetec-E, 2.3 – Duratec-HE, 3.0 – 3.0 V6
