| К-151 | К-151В | |||
| I | II | I | II | |
| Главного топливного жиклера | 225 | 380 | 225 | 330 |
| Главного воздушного жиклера | 330 | 330 | 300 | 230 |
| Топливных жиклеров холостого хода и переходной системы вторичной камеры | 95 | 150 | 95 | 150 |
| Первого воздушного жиклера холостого хода и воздушного жиклера переходной системы вторичной камеры | 85 | 270 | 85 | 270 |
| Эмульсионного жиклера холостого хода | 280 | — | 280 | — |
| Второго воздушного жиклера холостого хода | 330 | — | 330 | — |
Документация в формате PDF Карбюратор К-151
Евгений БОРИСЕНКОВ. Технический
Recommendations
Comments 65
Карбюраторы ДААЗ бывают трех типов: 4178…10 для двигателей объемом 2.4 литра. 4178…30 для двигателей объемом 3 литра. 4178…40 для двигателей объемом 2.4 литра, под тросик (для Волги). Тема уже подымалась по этим карбюраторам. Вот ответ уважаемого уазовода на форуме уазбука ру:
Agafon Senior Member Уазовод с опытом общения: «…По просьбам форумчан, довольно часто обращающихся ко мне в личку с различными вопросами, касающихся приведения в чувство принадлежащих им карбюраторов ДААЗ 4178, в настоящем посте я попробую свести воедино всю информацию о необходимых переделках, которые позволят с удовольствием пользоваться поименованными выше топливодозирующими устройствами. Опыт этих переделок накапливался долго и непросто, а необходимые сведения разбросаны на десятках и сотнях страниц этой темы, поэтому собрать их воедину людям, недавно пришедшим на форум и не следивших за их появлением в режиме реального времени, довольно затруднительно. Хотя, на мой взгляд, самостоятельный сбор этих сведений позволяет познакомиться с нюансами, которые, конечно же, не войдут в состав нижеследующего резюме.
РЕЦЕПТ ПРИГОТОВЛЕНИЯ ВСЕХ 3 МОДЕЛЕЙ КАРБЮРАТОРОВ ДААЗ 4178 ДЛЯ ДВИГАТЕЛЕЙ УМЗ с V=2,5л
ГВЖ1 = 1,32мм (+/- 0,01мм) Это самый важный параметр, определяющий работу 1 камеры карбюратора. Отклонения от указанных размеров влекут за собой незамедлительное ухудшение работы устройства.
ГТЖ1 = 1,12мм (диапазон 1,11 – 1,14 мм) Накопленный на сегодняшний день опыт свидетельствует о том, что диаметр 1,12мм является оптимальным, хотя каждый конкретный двигатель может потребовать применения жиклеров из указанного диапазона.
ГВЖ2 = 1,43мм (диапазон 1,32 – 1,45мм)
ЖИКЛЕР ХХ = 0,48мм Для стабилизации ХХ также необходимо рассверлить отверстие под иглой регулировки состава смести до диаметра 1,8-1,85мм.
УСКОРИТЕЛЬНЫЙ НАСОС Необходимо заглушить носик УН, который подает топливо во 2 камеру. Его можно просто заплющить. Увеличивать диаметр трубки, подающей топливо в 1 камеру не нужно.
Данная модель карбюратора укомплектована жиклерами, которые все могут быть пересверлены в необходимые диаметры. Необходимости в покупке дополнительного ремкомплекта нет.
ДААЗ 4178******30 Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10 за исключением:
Читайте также:
— ГТЖ2 = 1,28мм Должен, правда, сказать, что этот диаметр для тех, кто любит погорячее. Спокойные люди найдут удовлетворение и с диаметром 1,26. — обязательно надо заделать любым доступным способом (заклепать; запаять и пр.) отверстие в дроссельной заслонке 2 камеры карбюратора. Без этого будет невозможно добиться сколь-нибудь вразумительного/регулируемого холостого хода.
Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора.
Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10, но
— карбюратор штатно укомплектован жиклером эконостата повышенной (по сравнению с двумя предыдущими моделями) производительности, что после установки переделанных жиклеров влечет за собой переобогащение (сопровождаемое черным дымом) смеси на оборотах двигателя свыше 3 800 об/мин. Поэтому на машины с военмостами данную модель карба лучше не ставить Более подробно об этом аспекте можно прочитать здесь — forum.uazbuka.ru/showthread.php?t=336&page=19 — пост 1177.
Также, чтобы понятие «3800 обмин» стало бы более осязаемым, скажу, что такие обороты имеет двигатель на машине с военмостами, когда на 3 передаче достигается скорость в 76км/час.
Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора. ____________________________________
Указанные параметры жиклеров могут быть достигнуты двумя способами:
1. Сверление специально подобранными сверлами.
2. Проливкой на самостоятельно изготовленном стенде. Прочитать об этом методе, а также познакомиться с таблицей соответствия диаметров и пропускной способностью можно тут forum.uazbuka.ru/showthread.php?t=57305&page=5
-
Читайте также:
Карбюратор ДААЗ-4178
Кто знает и ездил со мной — проблемы с карбом преследовали меня постоянно. Особенно утомлял ХХ. Я честно пытался заставить карб готовить нормальную рабочую смесь, но мои попытки не увенчались успехом. Этот кровосос не поддавался никаким регулировкам!
Часть 1
Более того, в нем начал прогрессировать глюк «зависания». Проявлялось это так — на 3 или 4 передаче резко нажимаем на газ, машина некоторое время «думает» и дико тупит, и только затем начинает разгон. Подгон язычка ускорительного насоса и регулировка его дренажной иглы смягчили, но не устранили этот дефект. И в один прекрасный осенний день я принял решение подать «на развод» с ним. Ибо больше это продолжаться не могло, у меня лопнуло терпение. Но ездить совсем без карбюратора как-то не получается, поэтому надо было искать новый. НЕ К-151В!! Прочесывание инета и магазинов показало 3 реальных пути развития этой темы. Это К-126ГУ, ДААЗ-4178 и «Солекс», адаптированный под ГАЗ-3302. Первый карб прост и надежен. Отзывы о нем только положительные. Стоит дороговато, порядка 1700-1900р. (здесь и далее цены 2006 года), но деньги эти, как понял, оправдывает. Но, честно, связываться снова с изделиями Ленкара (ныне Пекар) мне совсем не хотелось. Во-вторых, я не очень люблю музейные экспонаты в жизни. Согласитесь — К-126 уже устарел. Да, это железка с дырками работает, работает и еще раз работает. И все ж мне его не хотелось. Поэтому я поставил К-126 на последние третье место. Если ничего бы более не получилось, то я бы вернулся к нему. Вторым в моем списке значился ДААЗ-4178. Вещь более редкая, нежели 126ой. Представляет собой модифицированный карб от «ОКИ», только с ГТЖ и ГВЖ большей пропускной способностью и сам карб адаптирован под УАЗ. Сразу в глаза бросается несколько нюансов: игла поплавковой камеры расположена в крышке карба, над поплавком. Еще у ДААЗа нет винта количества. Его функцию выполняет винт-упор дроссельной заслонки первой камеры. Сам диффузор первой камеры сильно меньше, чем у К-151В, а вот диффузор второй камеры наоборот, больше в диаметре чем у К-151В. Два сопла ускорительного насоса — в первую и вторую камеры. Зачем нужен второй мне не ясно. Его обычно все отключают. «Писает» он все равно в закрытую заслонку. Стоит ДААЗ-4178 около 1700 рублей, что вполне реально осилить по деньгам. Отзывов мало, но они положительные. Есть несколько минусов как то: сложность, мало зч и в офф-роуде проблемы с запорной иглой, ибо карб чувствителен к положению машины. При сильных кренах игла самопроизвольно открывается. Ну и третьим был «Солекс». Его активно пиарил на Уазбуке некто «Павлик». Так пиарил, что я уже мысленно его купил. Простой, легко найти зч, рациональная конструкция. «Солекс» закупили у французов, когда переднеприводные ВАЗы готовили к выпуску. Единственный минус — «Солекс» надо подгонять на УАЗ. Более всего для этого подходит версия для М-2141 или ВАЗ-21213. Но, в принципе, можно использовать любой. Корпуса у всех одинаковые. Помимо подгонки корпуса (родные дырки проходим сверлом 10), надо было подбирать жиклеры. В инете есть примерные размеры новых. Но я не хотел заниматься подгонкой нового карба. Наигрался с К-151В до озверения. Поэтому я целенаправленно искал редкий вид — «Солекс» на «Газель». Он уже подобран именно к 402 (или 410?) движкам. И я его нашел! Но когда увидел цену, понял, что «солекс» мне не светит. 3000 руб. за голый карб. Круто! Увы, я не хочу отдавать такие деньги за «Солекс». Поэтому я купил… ДААЗ-4178. О! Я уже слышу, как в меня летят разводные ключи на 54, лопаты и все, что было под рукой тяжелого. Но я еще раз повторю — ну НЕ ХОЧУ я классику жанра К-126ГУ. Ну не нравиться он мне и все тут! Почему надо идти только традиционными путями? Я решил попробовать новое. С установкой ДААЗа проблем не возникло. Все легко и не принужденно. Понравился он мне еще в магазине — нет заусенцев (нигде!), очень мягкая и без заеданий работа обоих дроссельный заслонок (у меня К-151В открывал вторую камеру со скрипом и ничего не помогало). Продуманный механизм «подсоса». В общем — сказка просто. Нет слов. Правда, после установки, пришлось переставить возвратную пружину на педали газа повыше. У 4178го очень мягкая родная пружинка на заслонке первичной камеры, педаль просто невесомой становится! Регулировок карб почти не потребовал. Немного подогнал ХХ и поехал. Все остальное было в норме. Все винты и жиклеры были затянуты, уровень топлива был идеален. Поехал! Супер! Но проехал всего около 10км. Больше не надо было. Как я кайфовал, когда ехал! Нет вообще провалов! Немного газку и полетели. Очень эластичным стал двигатель. Ощутимый подхват на всех оборотах. В итоге сижу и балдею!! Да, здесь сыграло свою роль и АТЭ-2 с более мощной искрой. Но и карб тоже хорош! Единственный минус, который я выявил — торможение двигателем стало хуже. С отпущенным газом машина укатывается намного дальше. Летом хорошо, а зимой это будет проблемой. Придется чаще нажимать на тормоз. Думаю, меньший диффузор — вот главный «виновник» этих перемен. В нем скорость потока выше, происходит лучше смещение паров бензина с воздухом. Как следствие — более ровная по составу смесь. Которая и горит лучше. Вот так! ДААЗ-4178 неплохой карб. Буду тестить его дальше. 10км — это не срок. Это были только первые впечатления.
Часть 2 Ну вот, проехал уже около 300км по асфальту с карбом ДААЗ. За это время кое-что накопилось, чем и делюсь. Как я уже писал — первая серьезная неприятность, которая случилась после установки ДААЗа — это образование большого количества нагара на свечах. Когда только это начало проявляться (были заводские характеристики карба), я есно, затянул винт качества, думая, что тем самым обедняю смесь. Неправильно думал! После моего вмешательства ездить стало совсем невозможно. Резьба и центральный электрод стали покрываться рыхлым черным нагаром. Ладно, с винтом качества я разобрался — отпустил его, и смесь нормализовалась. Для проверки я одну свечу ввернул чистую, завел и дал поработать на ХХ 40 минут. Потом свечку вывернул — она чистая, немного светло-коричневого налета. Это нормально. Завернул почищенную старую и решил провести небольшой тест-драйв. И тут началось! Старая песня — на газ резко нажимаешь, и двигатель пытается заглохнуть. Как на К-151 было, один в один! Тогда я снова обогатил смесь — глюк пропал. Но зато свечи снова стали работать с перебоями. Замкнутый круг получился. Виноват, в случаях провала при резком открытии дросселей, ускорительный насос. На К-151 привод УН изначально нежизнеспособен из-за люфтов, но в ДААЗе такой «баги» нет. Там все части УН жестко посажены. Снимаю крышку карба, начинаю открывать заслонки, дергая привод рукой, при этом смотрю на струю УН. Струя распылителя, смотрящего во 2 камеру, нормальная: тонкая, попадает в центр дроссельной заслонки, стенок диффузора не касается. А вот струю из распылителя 1ой камеры, и струей назвать было сложно. При резком открытии первой заслонки на 13 хода на кончике распылителя появлялась большая капля бензина. Она, немного повисев на трубке распылителя, нехотя падала вниз, на заслонку. М-да, с таким «напором» провалы очевидны. Дабы увеличить напор в 1ую камеру, я решил заглушить распылитель 2ой камеры. Все равно заслонка 2й камеры закрыта. Забив пассатижами отверстие распылителя, я тем самым, несколько увеличил напор в 1ую камеру. Завожу, газую — никакого положительного эффекта от моих действий. НО! Теперь провал стал наблюдаться и при открытии 2й камеры. Причем резкий провал. В общем, распылитель во вторую камеру карбу ДААЗ просто НЕОБХОДИМ! Он дополняет систему перехода с 1ой камеры на обе. Еду в магазин, точнее плетусь. Ибо резко нажимаю на газ — машина глохнет. Покупаю ремкомплект ДААЗа для «ОКИ». Вынимаю из коробки новый распылитель, прям на парковке разбираю свой карб, и извлекаю родной. Что я вижу — на родном распылителе носик, смотрящей в первую камеру (который и создавал проблемы), заканчивается дыркой диаметром около 0,7мм. А в то время как носик купленного распылителя заканчивается тарированным отверстием, в которое даже жало иголки не лезет. Устанавливаю новый распылитель и резко приоткрываю заслону 1ой камеры на треть. Как только я начал приоткрывать заслонку, из распылителя появилась ровная тонкая струйка, направленная в центр заслонки. Собираю, завожу. Газую — и, о чудо, НЕТ ПРОВАЛОВ! Все встало на свои места. Все работает как положено. Теперь сижу и думаю, а что это было. Заводской брак? Скорее всего. Распылитель был изначально дефектным и не работал. Второй дефектной вещью в моем ДААЗе был клапан ЭПХХ. Он изначально не работал, есть напряжение, нет напряжения — его игла оставалась неподвижной. Этот дефект был не страшен, поскольку игла «залипла» в положении «открыто» и работать не мешала. Для начала я ее просто отрезал бокорезами, так, на всякий случай. Но потом у меня появилась идея использовать этот клапан по прямому назначению, т.е глушить двигатель. Для этого я приобрел клапан (они с Окой имеют один и тот же клапан) и запитал его на ЗЗ. Точнее — на штатный предохранитель, который обесточивается после выключения зажигания. Завожу, снимаю провод с клапана, и двигатель глохнет! Система работает, клапан перекрывает топливный жиклер ХХ. Теперь, когда я выключаю зажигание, двигатель сразу же прекращает работать. Раньше движок мог еще секунд 15 колбаситься после поворота ключа. Особенно горячий, смесь самовоспламенялась от раскаленного электрода свечи, типа калильное зажигание. А теперь этого дефекта нет!! Все четко — ключ повернул, двигатель заглох. И неважно, какая там в цилиндрах температура. Старый клапан вожу с собой — если вдруг откажет новый. Ну и последним моим вмешательством в карб стала новая запорная игла поплавковой камеры. На УАЗбуке писали, что УНИКАРовских запорных игл на ДААЗ типа «ОКА» (ДААЗ-4178, ДААЗ-1111) не существует. Тем не менее, разглядывая витрину в магазине, посвященную Оке, я наткнулся на УНИКАРовскую иглу для ДААЗа. Стоит 35р. Я ее, есно, купил. Пришел домой, залез на сайт УНИКАРа, дабы убедиться, что такая игла в природе есть. И действительно есть! Поставил, уровень топлива в норме. Работает нормально. У меня и к штатной игле вопросов не было, просто захотелось проверить изделие УНИКАРа. Типа супер-пупер правильный новый конус, который обеспечивает надежное уплотнение, с этой иглой не надо регулировать уровень топлива в процессе эксплуатации (это точно бред!), технология запатентована и т.п. УНИКАРовские иглы есть для всех типов российский карбов, в т.ч. и для 126го. В заключение — ДААЗом очень доволен, не считая перечисленных выше 2х заводских огрехов, более проблем не было. По-прежнему балдею от новой прыти своего УАЗа.
Часть 3. Заключительная.
Летом 2013 года после 7 лет практически беспроблемной эксплуатации, я решил отнести свой карбюратор специалистам Сормовский проезд 6 ст.2. Обычно принято ругать всякого рода сервисы, но мне все понравилось. Хотя помещение страшное, но то что надо сделать, специалисты сделали. Отрегулировали карбюратор (был небольшой провал при резком нажатии «газа») и отрегулировали трамблер АТЭ2. Что сделали с карбюратором я не вникал, визуально просверлили отверстие 4мм в дроссельной заслонке второй камеры. В любом случае провал полностью исчез, динамика улучшилась, а расход топлива при этом не увеличился. АТЭ2 заменили как оказалось, москвичевский центробежный регулятор на самодел для УАЗа и на этом все. Но результат великолепный — в паре эти меры сделали УАЗ на ФБЕЛ 160 динамичным автомобилем (насколько это применимо), теперь можно не только тащиться в правом ряду, но и на обгон пойти. На колесах 32″ вообще все замечательно стало: быстро и расход небольшой (13-15л в зависимости от сезона и скорости).
Но за 7 лет мне карбюратор поднадоел, я перешел на инжектор. На свой УМЗ-4178 установил инжектор от УМЗ-4216. Но это другая история…
Заканчивая про карбюратор ДААЗ-4178 могу сказать что это весьма приятный карбюратор и я советую его ставить. И взамен К126 и уж точно взамен К151.
Немного истории
Краткий обзор моделей карбюраторов
Приведем обзор моделей агрегатов производства ДААЗ, пригодных для установки на ульяновские внедорожники.
-
Читайте также:
- ДААЗ 2101/02/03 WEBER. Нельзя не упомянуть об этом предшественнике карбюраторов ОЗОН, который замечательно работает с двигателями УМЗ рабочим объемом 2,4 л, установленными на УАЗ 31512. WEBER не столь экономичен, как его более новые димитровградские собратья, но по тяговым характеристикам выдает отличные результаты. Расход топлива по сравнению с К 131 или К 126 несколько ниже. Недостаток агрегата заключается в том, что его трудно отыскать в рабочем состоянии. Как правило, нужно найти два или три старых Вебера, чтобы собрать один рабочий.
- ДААЗ 2107 ОЗОН. Очень подходящий вариант для тех, кого не заботит разгонная динамика. Расход топлива на модели УАЗ 31512 после установки карбюратора 2107 заметно уменьшается. Умышленно обходим вниманием вторую модификацию ОЗОНА — ДААЗ 2105, которая рассчитана под гораздо меньший рабочий объем двигателя.
Вернуться к оглавлению
Модели карбюраторов, которые устанавливались на УАЗ-452
«Буханки» с первого дня своего выпуска оборудовались карбюраторами типа К-126, К-129 и их модификациями. Так продолжалось до 1985 года, когда автомобиль был полностью модернизирован. Одновременно с новыми, более мощными двигателями на УАЗ-452 стали устанавливать карбюраторы К-131 и, К-151, а также многочисленные их усовершенствованные версии.
Но наиболее простым, надёжным и ремонтопригодным из них оказался карбюратор К-126, который ко всему прочему, был самым экономичным. Если двигатель с К-131 и К-151 потреблял в среднем 15–17 литров бензина на сто километров, то К-126 позволял сэкономить 3–4 литра. Все последние модели карбюраторов УАЗ-452 взаимозаменяемы, разве что для К-126 требуется дополнительная прокладка между его «пятой» и впускной трубой.
Линейка К-126 — это поколение карбюраторов, выпускавшихся (г. Ленинград), который впоследствии стал знаменитым «Пекаром». Первые модели двухкамерных К-126 были изготовлены в 1964 году для нового мотора ЗМЗ-53, сменившего морально устаревший ГАЗ-51.
Причины и особенности замены карбюраторов
Хорошо отлаженный штатный карбюратор К 151, устанавливаемый на УАЗ 31512, работает достаточно стабильно и показывает неплохие результаты, но имеет сложную конструкцию. Любой, кто хоть раз попытался разобрать его в целях промывки, может подтвердить истинность этого утверждения. Что касается настройки и необходимого ремонта К 151, то тут редко обходится без специалиста. Нередки случаи заводского брака (в литье корпуса или деформация верхней части), которые нелегко исправить. Учитывая, что штатный агрегат непросто эксплуатировать, для многих владельцев имеет смысл заменить его на ДААЗ.
Некоторые автолюбители возвращаются к его предшественнику К 126. Целесообразность такой замены вызывает некоторые сомнения, хотя смысл в ней есть: К 126 предпочтительнее для владельцев УАЗов, которые ремонтируют и обслуживают авто исключительно своими силами. По экономии топлива карбюратор К 126 никаких преимуществ перед К 151 не имеет, но его гораздо проще обслуживать.
Отдельные УАЗоводы, желающие повысить тяговые характеристики своего «железного коня», ставят двухкамерный карбюратор с параллельным открыванием заслонок К 135 на УАЗ 31512. Это дает свой результат, хотя и не совсем такой, какой ожидался вначале. Дело в том, что из-за больших диаметров диффузоров появляется эффект обеднения топливной смеси на низких оборотах двигателя.
Схема подключения электроники системы ЭПХХ
Поскольку вместе с тягой возрастает и расход топлива, а работа на низких оборотах нестабильна, нижнюю часть карбюратора (подошву) зачастую переделывают для последовательного открывания дроссельных заслонок. В регулировке данный агрегат чрезвычайно прост: качество смеси регулируется подбором комплекта жиклеров, а работу на холостом ходу регулируют винтами качества и количества смеси. Установка К 135 на УАЗ оправдывает себя в плане улучшения динамических и тяговых характеристик, но экономить топливо вряд ли позволит.
-
Читайте также:
Посадочные отверстия дорабатывать необходимости нет, они полностью совпадают со шпильками на впускном коллекторе. Чтобы привод мембраны не зацеплялся с правой стороны за патрубок коллектора, под агрегат можно установить тонкую (до 5 мм) эбонитовую проставку. Напоследок подключаем электронику системы ЭПХХ по схеме 1. Следует заметить, что схемы подключения систем ЭПХХ различных агрегатов ДААЗ более-менее подобны, поэтому можно ориентироваться на данную схему для УАЗ 3303.
Регулировка карбюратора: выполняем на К 126 на УАЗ
Агрегат для УАЗа
Система питания для бензиновых моторов представлена высокоточным впрыском, где не только достигается отличное качество смешивания рабочей смеси и полное ее сгорание, но и существенное снижение расхода топлива. Вместе с тем в моторах на автомобилях УАЗ для образования топливной смеси по сей день используется целый ряд карбюраторов. Проблема обслуживания моторов с различными типами карбюраторов актуальна и сейчас.
Среди карбюраторов УАЗ 469 и других родственных моделей встречаются самые разнообразные модификации. Основные типы устройств для образования топливной смеси:
Чаще других используется карбюратор К 126. Прежде чем приступать к регулировке рабочих параметров, следует рассмотреть устройство каждого агрегата.
Агрегаты ОЗОН и SOLEX
Установка карбюратора ОЗОН или его предшественника WEBER отличается тем, что посадочные отверстия агрегата, имеющие диаметр 8 мм, не совпадают со шпильками на впускном коллекторе. Поэтому посадочные отверстия необходимо аккуратно рассверлить до диаметра 10 мм, не разбирая карбюратора. Также рекомендуется заменить жиклер насоса-ускорителя на ДААЗ 2107 с маркировкой 40 на жиклер с маркировкой 50, а из вакуумного привода открывания вторичной камеры удалить пружину. Эти мероприятия позволят улучшить динамические свойства автомобиля после установки агрегата 2107.
- Вместо штатного распылителя насоса-ускорителя с одним носиком на ДААЗ 21073 можно применить распылитель с двумя носиками от 2108, предварительно перегнув более длинную трубку вторичной камеры таким образом, чтоб носик был направлен в первичную камеру. При этом обе струи из распылителей должны попадать прямо в проем большого диффузора, не задевая его стенок и оси дроссельной заслонки и не пересекаясь.
- Карбюратор ДААЗ 2108 уже имеет распылитель с двумя носиками, необходимо только проделать операцию с перегибом трубки вторичной камеры.
- На оси дроссельной заслонки первичной камеры стоит сектор, нажимающий на рычаг насоса-ускорителя при открывании заслонки и имеющий определенную конфигурацию, которая обусловливает интенсивность струи топлива и ее длительность при резком нажатии на педаль акселератора. Этот сектор можно заменить на другой (имеется в продаже), его форма несколько иная и позволяет повысить мощность струи распылителя, что так необходимо для двигателей УАЗ 31514 большого рабочего объема.
Техническое обслуживание и регулировка
Среди операций технического обслуживания можно выделить такие:
- контроль надежности крепления самого карбюратора и его подвижных элементов;
- контроль и регулировка уровня топлива в поплавковой камере устройства;
- регулировка холостых оборотов двигателя;
- контроль работы ускорительного насоса и экономайзера;
- очистка каналов и поверхностей карбюратора от стойких отложений;
- контроль пропускной способности карбюраторных жиклеров.

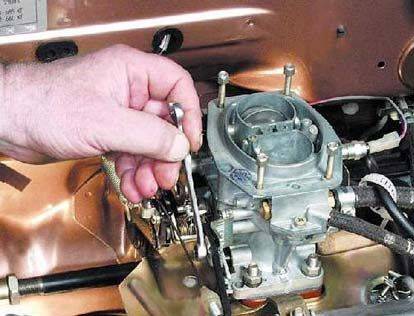

Мастер выполняет регулировку
Операция регулировки уровня топлива проводится на неработающем двигателе. При использовании ручной закачки уровень топлива в поплавковой камере должен установиться между специальными метками в смотровом окне карбюратора. Регулируем только после снятия крышки поплавковой камеры. Необходимо немного подогнуть язычок специального ограничителя таким образом, чтобы ход иглы находился в пределах 1,2-1,5 мм. Из-за износа деталей уровень топлива в камере постепенного повышается, поэтому рекомендуется устанавливать его по нижней границе.
Регулировка оборотов холостого хода проводится упорным винтом дроссельной заслонки и винтом ограничения токсичности. Вначале винт ограничения токсичности заворачивают до упора и выкручивают на 1,5 оборота. Запустив мотор, регулировочным винтом дроссельной заслонки устанавливают обороты на уровне 550-650 в минуту. После этого доводят токсичность выхлопных газов до нормы.
Установка карбюраторов б/у
Широко распространена практика, когда владельцы автомобилей УАЗ приобретают на замену штатных карбюраторов агрегаты, бывшие в употреблении. Дадим несколько рекомендаций, которые позволят самостоятельно подготовить их к установке и смонтировать на коллекторе.
- В зависимости от модели авто и принятого к установке карбюратора приобрести все необходимые дополнительные комплектующие. Например, для УАЗ 469 требуется установить переходник на впускной коллектор для крепления карбюратора на 4-х шпильках. Приводы дроссельных заслонок тоже отличаются от штатных агрегатов, можно их подключить своими силами и способами, а можно купить в торговой сети.
- Бывший в употреблении карбюратор следует разобрать и промыть, заменить все диафрагмы и прокладки. Перед промывкой необходимо выровнять некоторые поверхности во избежание подсоса воздуха через прокладки. Для ДААЗ 2107, 2140 и WEBER это нижняя поверхность средней части карбюратора, для SOLEX — верхняя поверхность нижней части. Выравнивать поверхности надо аккуратной притиркой вручную на шлифовальном кругу. При установке б/у агрегатов SOLEX на УАЗ 31514 или УАЗ 469 ни в коем случае нельзя притирать нижнюю поверхность, прилегающую к коллектору (подошву), она достаточно тонкая и делать ее еще тоньше нельзя. Чтобы избежать подсоса воздуха из-под этой плоскости, требуется перед установкой опустить на 1 мин в теплую воду картонную прокладку, которая ставится между агрегатом и коллектором. Прокладка слегка разбухнет и при затяжке гаек уплотнит зазоры. Если подошва сильно деформирована, можно применить две картонных прокладки. Притирка средней части необходима и при установке К 135 на УАЗ.
- Не покупать и не ставить ремкомплекты жиклеров. Это связано с тем, что зачастую в торговой сети продаются жиклеры, маркировка которых не соответствует рабочему отверстию. Из таких ремонтных комплектов можно применять прокладки и диафрагмы, иногда пружины. Правильнее будет деревянной палочкой (можно зубочисткой), тщательно очистить рабочее отверстие старого жиклера и установить его на свое место.
- Отдельный момент — подключение или крепление к новому карбюратору воздушного фильтра. Это можно сделать своими силами и по своему разумению, соблюдая условие герметичности. Одни автолюбители меняют штатный фильтр на фильтрующий элемент сухого типа, другие с помощью разных переходников подключают старый элемент. Мы предложим для карбюраторов ДААЗ одну универсальную схему: нужно применить фильтрующий элемент вместе с патрубком от Москвича 2141. Пластиковый переходник, закрепляемый на верхней площадке карбюратора, поместится в любом подкапотном пространстве, а вынесенный бочкообразный фильтр имеет большую емкость для пыли, что является важным фактором для внедорожника.
Настройку установленного карбюратора рекомендуется производить с помощью газоанализатора, лучше у специалиста-карбюраторщика. Он поможет не только в настройке, но в и подборе жиклеров главной дозирующей системы, чтобы придать автомобилю желаемые свойства: тягу и динамику либо экономичность при спокойной манере езды. Из всех рассмотренных вариантов установка агрегата ДААЗ 4178 на УАЗ является наиболее предпочтительной по причине адаптированности агрегата к двигателям марки UAZ, простоте установки, надежности и экономичности при эксплуатации.
Техническое обслуживание и регулировка
Следует отметить, что у родственных моделей карбюраторов, к которым относится модель К-151 производства ОАО «Топливные системы», изменения конструкции минимальны. В связи с этим и регулировка не будет значительно отличаться от описанных выше операций.
На первом этапе выставляем винтом холостых оборотов значение в 550-650 об./мин., а для трехлитрового мотора — 750. Далее за счет вращения винта состава смеси выставляем качественную составляющую в допустимых пределах. На заключительном этапе сначала увеличиваем холостые обороты на 100 в минуту, а затем при помощи винта состава смеси возвращаем их к первоначальному значению.
Правильность проведенных работ можно проверить за счет одноразового повышения оборотов до 1500 с последующим резким перекрыванием дросселя. В результате карбюратор 151 не должен позволить упасть холостым оборотам двигателя ниже установленного значения.
Исправно работающий карбюратор 151 модели позволяет совершать плавный равномерный разгон. Отсутствие рывков, умеренный аппетит — результат правильных регулировок, выполненных вами.
Карбюратор К151 на УАЗе
Карбюратор 151 расходует много топлива: в городском ритме машина потребляет до 16 л/100 км. Кроме того, 151 модель очень требовательна к точности настроек качества смеси. При незначительных отклонениях наблюдаются не только сбои в работе на холостых оборотах, но и ухудшение тяговых и динамических показателей. При установке модели 151 на двигатель можно получить отличный запуск мотора в любых погодных условиях.
Ошибочно было бы считать систему питания, которую представляют модели карбюраторов, представленные в обзоре, устаревшей и не имеющей права на эксплуатацию. Доступность проведения самостоятельного обслуживания, невысокая стоимость ремонта — все это делает карбюраторную схему питания актуальной.
Перечисленные модели карбюраторов являются взаимозаменяемыми, разве что для модели 126 требуется установка дополнительной прокладки между устройством и коллектором. Опыт длительной эксплуатации различных моделей агрегатов позволяет выявить их конструктивные и эксплуатационные особенности и недостатки. Также это помогает четко определить необходимые регулировочные и ремонтные работы.
Расчетный расход топлива, хорошие динамические характеристики, соответствующий экологическим нормам выхлоп. Нельзя сказать, что карбюраторный двигатель не может дать всего этого. Необходимы только своевременное обслуживание и правильные настройки для исправной работе агрегата.
Карбюратор на УАЗ с УМЗ-421 двигателем — какой лучше поставить
Многие сообщества любителей бездорожья кишат вопросами о том, какой карбюратор лучше поставить на УАЗ с 421 двигателем. Основным критерием является расход топлива в загородном режиме, т.к. до бездорожья нужно сначала добраться. Повышенная тяга мотора и сниженный расход горючки несовместимы, по этим причинам каждый владелец, думающий какой карбюратор поставить на УАЗ с двигателем УМЗ 421 делает выбор под конкретные нужды.
Изначально автомобили Ульяновского производителя комплектовались карбом однокамерной модификации К-131, затем с совершенствованием технологий появился к 126. Последней модификацией штатного устройства подачи бензина является карбюратор К 151 на УАЗ 421 двигатель. Главное понимать, что даже новое устройство может нестабильно работать при несоблюдении элементарных правил эксплуатации. Устройство системы подачи горючей смеси в цилиндры содержит главный элемент под названием диффузор, через него производится подача бензина к цилиндрам.
Возможные неисправности карбюратора УАЗ 469
Неисправности пускового устройства карбюраторов К-151.
Затрудненный запуск холодного двигателя или невозможность запуска могут быть следствием нарушения работы пускового устройства, которое выражается в неполном закрытии воздушной заслонки, что приводит к обеднению топливовоздушной смеси, тогда как при запуске она должна быть переобогащенной. Неполное закрытие воздушной заслонки может быть вызвано в первую очередь неправильной регулировкой ее привода управления. Другой причиной неполного закрытия может быть заедание заслонки при неточной установке в горловине карбюратора.
В то же время, если воздушная заслонка нормально закрывается, а диафрагменный механизм пускового устройства неисправен, он не приоткрывает воздушную заслонку с первыми вспышками в цилиндрах и двигатель сразу же после запуска будет останавливаться, так как переобогащенная горючая смесь заливает свечи зажигания. При этом, даже при полностью исправном пусковом устройстве запуск холодного двигателя будет затруднен, если не отрегулированы пусковые зазоры воздушной и дроссельной заслонок.
Неисправности карбюраторов К-151 из-за уровня топлива в поплавковой камере или системы автономного холостого хода.
Запуск прогретого двигателя может быть существенно затруднен или даже невозможен при переобогащении топливовоздушной смеси по причине чрезмерно высокого уровня топлива в поплавковой камере, а также неисправностей в системе автономного холостого хода или экономайзера принудительного холостого хода.
В первом случае запустить двигатель удается только после продувки его цилиндров, проворачивая коленчатый вал стартером при полностью открытых дроссельных заслонках. Во втором случае двигатель, запущенный при полном нажатии на педаль акселератора, при ее отпускании сразу же останавливается.
Неустойчивая работа прогретого двигателя на режиме холостого хода вызывается как переобеднением, так и переобогащением рабочей смеси из-за нарушения регулировки системы холостого хода или засорения ее дозирующих элементов и каналов, а также неправильной установки уровня топлива в поплавковой камере. Такие типичные неисправности может иметь карбюратор на уаз 469.
Основные причины замены карбюратора
Главной причиной замены штатного устройства является его сложная конструкция. Некоторые владельцы заменяют карбюратор 421 двигателя УАЗ предшественником модели 126, такой подход целесообразен для автовладельцев, исполняющих ремонт своими руками. Более простая конструкция и отсутствие излишних узлов позволяют быстро отремонтировать карбюратор на 421 двигатель УАЗ, по экономии топлива он не отличается от 151 модели.
Для владельцев авто марки УАЗ, предпочтительны динамические показатели при преодолении внедорожных препятствий. Для более хороших показателей разгона и отдачи, устанавливается карбюраторы 135 модификации. Система отличается параллельным открытием заслонок, что позволяет улучшить качество смеси, но не отражается при расходе бензина в положительную сторону.
Необходимо понимать, что любая переделка сулит проблемы с подключением электрических частей. Некоторые модификации могут не подходить по конструкции, что приведет к проблемам подключения воздушного фильтра. Последовательность работы клапанов холостого хода, эконостата, требуют правильного подключения и проверки режима работы.

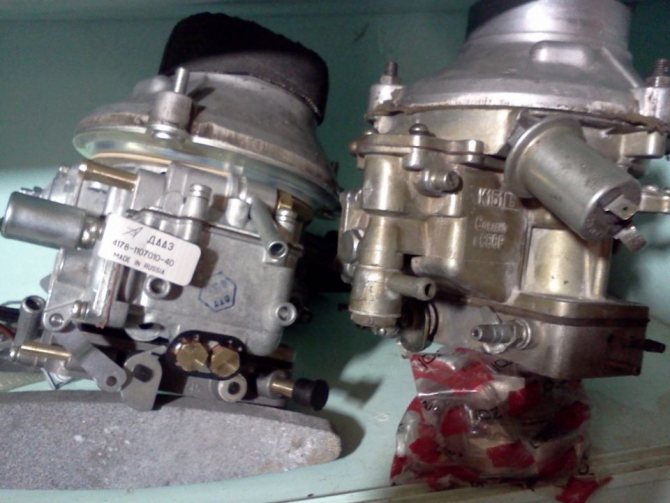

Особенности конструкции карбюратора 4178
Смеситель горючего с модификацией ДААЗ 4178 имеет младшего брата с каталожным индексом 1107040. Последняя модель имеет отличия:
- наличие двух топливных камер;
- механический привод последовательного открытия и закрытия заслонок;
- система механического отсоса картерных газов через каналы дроссельного заслона;
- модернизированная камера с поплавком, обеспечивающая стабильность наполнения, перекачки топлива;
- впервые установлен корректор — регулятор угла опережения системы зажигания;
- внедрена система рециркуляции газового потока;
- модернизирован эконостат — оборудование, позволяющее качественно обогащать смесь при пиковых силовых нагрузках мотора. Особо актуально при езде по бездорожью, песку, грязи. Ведь УАЗ и создан для таких стихий;
- пусковой механизм — обеспечение максимально полного старта при отрицательных внешних температурах;
- экономайзер — служит для перекрывания доступа кислорода внутрь камер сгорания при выключении силового агрегата и закрытии заслонок;
- ускорительный насос — пожалуй, главный элемент в каждом автомобиле, отвечающий за своевременность реагирования педали акселератора при нажатии на неё. От информативности зависят многие динамические характеристики мотора;
- клапан холостого хода, обеспечивающий работу силового агрегата даже при низких оборотах коленвала.

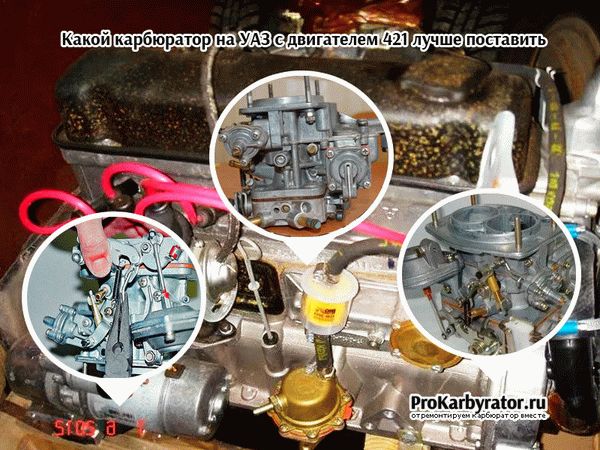

Какой карбюратор на УАЗ с двигателем 421 лучше поставить
На основании специалистов, проводивших немалое количество времени в подборе для ответа на вопрос, какой карбюратор поставить на УАЗ с 421 двигателем, выбрано три наиболее удачные конструкции. Важно отметить, что показания расхода топлива не сильно отличаются, затраты могут не окупиться.
Самый распространенный вариант, лидирующий по числу положительных отзывов является карбюратор Солекс на УАЗ двигатель 421 от авто Нива Тайга. При установке данной конструкции, движок полностью раскрывает свой потенциал, простаивая пробуксовывают все четыре колеса. Максимальная скорость может достигать 150 км/час, параметры расхода бензина колеблются от 9 до 12 литров на 100 км пути.
Установка модификации ДААЗ позволит определить, какой карбюратор поставить на 421 двигатель УАЗ. Возможно проводить техническое обслуживание без головных болей, т.к. обладает простотой обслуживания и доступными расходниками.
Установка
Автовладельцы часто производят работы своими руками с применением гаражных средств. После того, как владелец определился, какой карбюратор лучше на 421 двигатель УАЗ, производится инсталляция устройства. Карбюратор на УМЗ 421 не исключение, тем более, что замена штатного устройства не составит особого труда. Для плавного хода необходимо сделать механизм педали газа тросиковым, а также переделать тягу подсоса.
Модификации ДААЗ потребуют большего вмешательства. Посадочные отверстия не совпадают со шпильками с впускным коллектором, это придает значительные трудности для неопытных мастеров при установке. Механизм акселератора и подсоса также необходимо переделать, существуют готовые варианты на авто разборах.
Перед установкой бывшего в употреблении карбюратора на УМЗ 421, необходимо тщательно промыть корпус и внутренние детали, заменить все уплотнители. Не рекомендуется устанавливать жиклеры из ремкомплекта, размер лучше всего подбирать после установки на мотор. Существует множество разновидностей систем подачи горючей смеси от солекс. Не все модели подходят к параметрам уаза, важно изучить конструктивные особенности перед установкой и совместимость узлов.
Последовательность действий при самостоятельном монтаже
Как уже упоминалось в начале статьи, для замены штатного карбюратора модернизированным понадобится асбестовая прокладка на посадочное место выпускного коллектора от автомобиля ВОЛГА 2410. Отсутствие прокладки усложнит работу и затянет процесс установки карбюратора на длительное время. Так как агрегат конструкционно расположен в моторном отсеке, все работы будут проводиться в транспортном положении автомобиля.
- техническое средство устанавливается на смотровую яму или ровную площадку для удобства доступа к моторному отсеку со всех сторон;
- открывается капот, двигатель должен остыть до такой температуры, чтобы невозможно было повредить кожные покровы при ремонтных работах;
- отвинчивается штатная корпусная часть воздушного фильтра вместе с самим фильтром;
- откручиваются гайки со шпилек, снимается прежний (старый) карбюратор;
- в обязательном порядке необходимо отвинтить стационарные — длинные шпильки из посадочного места выпускного коллектора, на их место вкрутить новые, короткие. Если такую замену не сделать, то ДААЗ 4178 1107010 невозможно будет физически установить на штатное место;
- удаляется пневматический клапан вместе с корпусной частью;
- на освободившиеся место вкручивается реле — регулятор;
- укладывается новая асбестовая прокладка на место фиксации в выпускном коллекторе;
- штуцеры на карбюраторе и моторе соединяются посредством обычной шланги;
- подключается электрическая схема цепи в соответствии с распределением;
- обязательно подключается к питанию экономайзер принудительного холостого хода;
- проводится настройка винтов качества и количества.
Подробная процедура по тонкой настройке описана в данной статье несколько выше. Можно воспользоваться рекомендациями для достижения желаемого положительного результата.
Параллельно с установкой нового оборудования проведите визуальную диагностику вспомогательных элементов и систем. Возможно имеются механизмы, нуждающиеся в экстренной починке с использованием ремкомплектов.
Настройка
Настройка карбюратора на УАЗ с двигателем 421 производится в специальных условиях с помощью газоанализатора. Специалисты подскажут, какие параметры необходимо изменить, возможно провести подбор жиклеров необходимого размера на месте. Своими руками установить правильные настройки может не получится, т.к. размеры каналов отличаются от заводских, требуется точный подход.
Перед процессом необходимо проверить топливную систему и узлы зажигания автомобиля. Засоренные фильтры грубой очистки бензина могут пагубно влиять на работу ДВС, выдавать неверные результаты при регулировке. Уазик с карбюратором от солекс может прослужить долго и надежно без частой регулировки.
Устройство карбюратора УАЗ 469
Карбюратор на УАЗ 469 модели К151С имеет следующее общее устройство:
- Поплавковый механизм.
- Главные дозирующие системы первичной и вторичной камеры.
- Система холостого хода.
- Переходная система.
- Пусковое устройство.
- Ускорительный насос.
- Эконостат.
- Клапан-экономайзер ЭПХХ.
- Система принудительной вентиляции картера.
Назначение карбюратора – высокая точность дозирования смеси бензина с воздухом и доставка данного состава к камерам сгорания мотора. Модель К-151 располагает 2 каналами, установленными в карбюраторе параллельно. По ним идет воздух из воздушного фильтра, предварительно очищенный.
На каждом из каналов установлено по заслонке или поворотному дросселю. Из-за этой технологической особенности карбюратор именуется двухкамерным. Дроссельный привод конструктивно создан так, чтобы, изменение усилия нажатия на педаль газа или изменение рабочих режимов двигателя внутреннего сгорания открывало сначала заслонку № 1, затем заслонку № 2.
По центру каналов для движения воздуха, посередине каждого из них, созданы диффузоры. Они представляют собой сужения конусообразной формы. Посредством диффузоров продуваются воздушные потоки. Благодаря данным потокам, горючее из поплавковой камеры поступает в камеры сгорания через жиклеры.
Сообщества › УАЗоводы › Блог › вопрос, какой карбюратор лучше для 417 мотора
Возник вопрос между карбюраторами какой лучше пекар 151 или дааз для 4178. Кто шарит подскажите мне.
Комментарии 64
к 126 г и дифузор жугулёвский,
Дааз 4178 , только я жиклеры поменял .
Я себе на 417 ставил Солексы разные. Первый был от восьмерки, потом от пятерки с восьмерышными жиклерами. На 12 литров вытягивал. Пробовал от нивы, самый оптимальный вариант. Другие карбюраторы не воспринимаю. Может просто не видел лучше.
Ставил два ДААЗ и 126 и о том и другом нареканий нет но 126 намного проще и реионтно способен в дороге (проверенно)
А какая разница между дааз и пекар? А то один мне говорит, что дааз намного экономичней
В экономии ни какой разнице у меня не было а в ремонте намного проще 126,всё можно сделать на коленке, в ДААЗе по сложней в дороге сделать
главное новый и не подделка, у меня на 402м был ДААЗ, без нареканий. на любом старом много люфтов, очень сложно их убрать, поэтому и начинаются траблы.
Отрегулированый и потом отрегулированый пекар 151 с нормальным зажиганием + ввп + топливная. Все взаимосвязано…
к 126гу у меня лет 15 стоит ни каких электромагнитных клапанов всё механическое
Дааз 4178. Это давно не секрет! Не обмерзает, хорошо тянет, экономичный и проблем с запуском нет. Но главное- хорошо отрегулировать!
стоит к151в в целом летаем но стал хандрить при запуске и достало обмерзание в районе регулировочных винтов, давно куплен к126гу сперва была проблема подобрать штуцеры на вакуумник и топливный, решил его ставить.
Я ездил на 151 и в ус не дул. Расход 10 по трассе . всё было хорошо. Но потом начались танцы с бубном, ХХ периодически хандрил, тяга медленно но верно пропадала. Перебрано было всё, заменено всё что можно и вылизано неоднократно. Задумался уже о моторе(( пока сосед по гаражам, водила на пенсии уже, не заметил с чем вожусь и не поведал, что из всей колонны у них в гараже смогла ездить лишь одна машина на 151, все остальные были сняты. Ну и мнение мое укрепилось, после того как на стенде специалисты разводили руками и не могли ничего сделать. Случай не единичный, знакомый на газели повторил мой опыт. Те кто ездит на 151, ездите, он хорош пока не глючит, и не думайте, что все кто его снял безрукие)) вам он просто пока не начал выносить мозг и вам повезло. Вообщем перешёл я на 126 (его разрабатывали если не ошибаюсь на БМВ, ещё для москвичей) и считаю его народное название, , Золотой, , вполне оправданным. Установил и авто поперло впроворот, на второй впроворот. на 151 больше не вернусь однозначно, и хоть безруким меня зовите или тупым, только я практик и люблю всё простое и надёжное. В этом мнении я далеко не одинок. Только зачастую слышишь, что раз не разобрался с 151 , то ты просто рукожоп)) пусть так, но вот уже 7 лет езжу и никуда не лажу, если только что то доработать, а разбираться в 126 можно и школьнику, ничего лишнего, что и вызывает доверие к этой железяке. Есть на ютубе ролик, где вроде ДААЗ выбрали спецы из 3х 126, 151 и дааз тестили и описывали. Пишу им мол ребят вы что то приукрасили, ведь все кто понимает, знает, что любой из них не ухудшит показателей двигателя. Ответили согласием, но объяснили это рекламой дааза просто (им поручили их продавать) посмеялись вместе, но обсуждения после этого были закрыты.)) Каждый из этих карюраторов будет не плох, будут если индивидуальные какие то отклонения и браки. Знаете как 2 одинаковых двигателя, а работают по разному. Вообщем ездите на том, что есть если едет, и не ломайте голову, что лучше, они не уступят друг дружке, если только в ремонтопригодности.
