Сравнение механического или гидравлического типов привода сцепления

Сцепление с гидравлическим приводом

Впервые устройство появилось в 1905 году, предназначалось для применения в морских судах, но спустя какое-то время один инженер занялся его установкой на авто.

Принцип базируется на обеспечении сцепления двигателя и коробки передач, в ходе чего происходит поглощение вибраций, и автомобиль начинает плавное движение.

Рассмотрим устройство и принцип функционирования системы.

Расцепной привод автосцепки железнодорожного транспортного средства

(57) Изобретение транспорту. Цель эксплуатационны вод состоит иэ ра ленного в фикс кронштейны, и ц приводе являетс 5, установленная цепного рычага идольных пере рычага стопорны в пазы. 4 ил,Даг 1 ГОС УДАР СТ В Е ННЫ И КОМИ ТЕ ТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) РАСЦЕПНОЙ ПРИВОД АВТОСЦЕПКИЖЕЛЕЗНОДОРОЖНОГО ТРАНСГОРТНОГО СРЕДСТВА относится к рельсовому изобретения — повышение х качеств. Расцепной присцепного рычага 1 установирующий 2 и опорный 3 епи. Новым в расцепном я цилиндрическая насадкана короткое плечо 4 расэафиксированная от промещений относительно м кольцом, установленнымИзобретение относится к железнодорожному транспорту и касается устройств, предназначенных для расцепления автоматических сцепок жестких. полужестких, с ограничительным кронштейном и нежестких,Целью изобретения является повышение эксплуатационных качеств.На фиг.1 изображен расцепной привод в момент разъема цепочки, вид сбоку; на фиг.2 — насадка, общий вид; на фиг.З — схема установки стопорной шайбы; на фиг.4 — фиксирующий кронштейн, общий вид.Расцепной привод содержит расцепной рычаг 1, установленный в фиксирующем 2 и опорном 3 кронштейнах. На короткое плечо 4 расцепного рычага 1 установлена насадка 5, в пазы б которой установлено стопорное кольцо 7. взаимодействующее с цилиндрической поверхностью короткого плеча 4 расцепного рычага 1, В отверстие 8 насадки установлен регулировочный болт 9 с цепью 10, соединенной с валиком 11 подьемника. Фиксирующий кронштейн 2 имеет выемку 12.Работа расцепного привода осуществляется аналогично известному, однако в случае обрыва хвостовика автосцепки с ограничительным кронштейном (жесткой или полужесткой) происходит натяжение цепи 10 расцепного привода, которая через короткое плечо 4 поворачивает расцепной рычаг 1 эа счет наличия выемки 12 в фиксирующем кронштейне 2 в направлении, противоположном направлению расцепления (на 20 — 30 ), до положения, когда насадка 5 снимается с короткого плеча 4 с 5 усилием, значительно меньшим, чем требуется для расцепления механизма автосцепки, Наличие стопорного кольца 7 в пазах б насадки 5 предотвращает спадание насадки 5 за счет сил трения с поверхностью расцеп ного рычага при прохождении вагонами вагоноопрокидывателей и при различных вибрациях в эксплуатации. Формула изобретения 15 Расцепной привод автосцепки железнодорожного транспортного средства, содержащий установленный в фиксирующем и опорном кронштейнах расцепной рычаг, соединенный гибким элементом с балансиром 20 валика подьемника автосцепки, о т л и ч а ющ и й с я тем. что, с целью повышения эксплуатационных качеств, он снабжен насадкой, соединенной с гибким элементом и надетой на рычаг с воэможностью фрик ционного взаимодействия и удержания нвнем при повороте балансира валика подьемника, а в фиксирующем кронштейне выполнена выемка для поворота расцепного рычага при его фиксированном положении в противоположную сторону по отношению к его повороту при расцеплении автосцеп ок,1675143Составитель А.Никитин дактор О.Юрковецкая Техред М.Моргентал КорректоР А.Осаулен каэ 2967 Тираж 302 Подписное ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СС113035. Москва, Ж. Раушская наб 4/5иэводственно-издательский комбинат «Патент», г. Ужгород, ул.Гагарина, 1
Смотреть

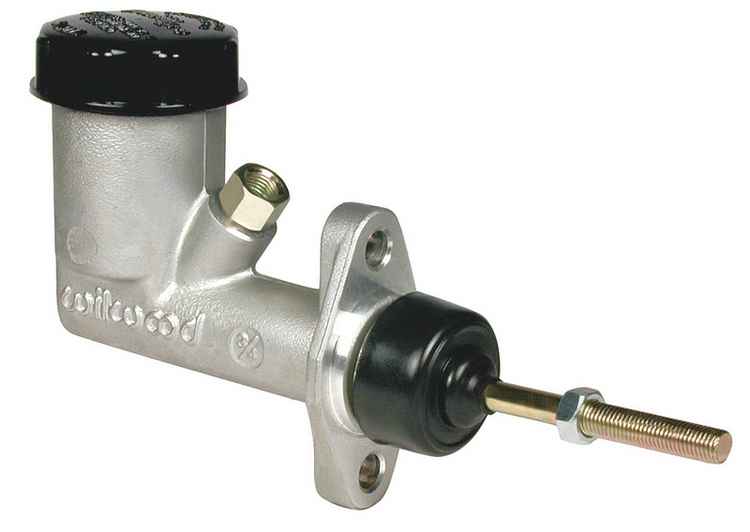

Гидравлический привод

Гидравлический привод сцепления обладает более сложной структурой. Несмотря на сложную систему, устройство в работе является более совершенным. Главный и рабочий цилиндр сцепления автомобиля имеют одинаковый принцип дефектовки деталей, поэтому они описываются по отдельности редко.

Особенности

Гидропривод сцепления для автомобиля имеет несколько конструктивных особенностей:

• устройство предполагает отсутствие троса, подвергаемого износу и поломкам, поэтому можно экономить на затратах;
• соединение осуществляется штоком, обладающим регулируемой конструкцией и сложным механизмом;
• цилиндр располагается традиционно в области корпуса картера;
• главный цилиндр сцепления и бачок жидкости совместимы по своему расположению.

Главный и рабочий цилиндр имеют соединение с помощью магистрали, где расположена рабочая жидкость. Принцип работы имеет сходство с действием гидравлической системы тормозов, которое базируется традиционно на особенностях свойств несжимаемой жидкости.

Поломки

Рабочий цилиндр автомобиля подвергается поломкам, поэтому тем, кто хочет сэкономить время на ремонте, стоит осуществить его замену новым элементом. Цилиндр продается, как и шайбы для уплотнения, в комплекте. Устанавливаются компоненты под гидравлический шланг, в области болта крепления. Если их нет в наборе, стоит приобрести отдельно и установить на автомобиль.

Полностью заменять цилиндр автомобиля нецелесообразно с экономической точки зрения, достаточно поменять специальные резиновые манжеты, которые продаются в ремонтных комплектах. Отдавать машину стоит в ремонт только в проверенные сервисы, чтобы достигнуть оптимального результата.

Как работает

От педали сцепления к его механизму передается усилие с помощью жидкости, находящейся в гидроцилиндрах привода, соединяющих важнейшие элементы. Большой диск находится на острой стороне вала и кожуха, выполненного из стали. Последний закрепляется в области маховика. Внутри него есть пружина со специальными выжимными рычажками. На оси конструкции располагается специальная управляющая педаль, которая приподнимается к кронштейну на кузове. Она опускается при выключении сцепления и переключении передачи.

Привод сцепления

Привод сцепления предназначен для обеспечения выключения сцепления, а именно отжимания диафрагменной пружины. На современных автомобилях применяются приводы сцепления следующих видов: механический, гидравлический и электрогидравлический.

Наибольшее применение в автомобиле нашли механический и гидравлический приводы сцепления. Электрогидравлический привод используется для автоматизации управления сцеплением в роботизированной коробке передач, например, в коробке передач Easytronic.

Механический привод сцепления

Механический привод используется в качестве привода сцепления небольших легковых автомобилей. Данный вид привода отличает простота конструкции и невысокая стоимость.

Механический привод сцепления объединяет педаль сцепления, приводной трос и рычажную передачу. На тросе располагается механизм регулирования свободного хода педали сцепления.

Основным конструктивным элементом механического привода сцепления является трос, который соединяет педаль сцепления с вилкой выключения. Трос заключен в оболочку. При нажатии на педаль сцепления усилие через трос передается на рычажную передачу, которая в свою очередь перемещает вилку сцепления и обеспечивает выключение сцепления.

В системе предусмотрен механизм регулирования свободного хода педали сцепления, включающий регулировочную гайку на конце троса. Необходимость регулировки обусловлена постепенным изменением положения педали сцепления вследствие износа фрикционных накладок.

Гидравлический привод сцепления

Гидравлический привод сцепления по конструкции аналогичен гидравлическому приводу тормозной системы. В нем используется свойство несжимаемости жидкости. В качестве рабочей жидкости применяется тормозная жидкость.

Гидравлический привод сцепления имеет более сложную конструкцию. Помимо педали привод включает главный и рабочий цилиндры, бачек рабочей жидкости и соединительные трубопроводы.

Конструктивно главный и рабочий цилиндры состоят из поршня с толкателем, размещенных в корпусе. При нажатии на педаль сцепления толкатель перемещает поршень главного цилиндра, происходит отсечка рабочей жидкости от бачка. При дальнейшем движении поршня рабочая жидкость по трубопроводу поступает в рабочий цилиндр. Под воздействием жидкости происходит движение поршня с толкателем. Толкатель воздействует на вилку сцепления и обеспечивает выключение сцепления.

Для удаления воздуха из системы гидропривода сцепления (прокачки системы) на главном и рабочем цилиндрах установлены специальные клапаны (штуцеры).

Для облегчения управления на некоторых моделях автомобилей используются пневматический или вакуумный усилитель привода сцепления.

Особенности выбора минерального масла. Можно ли использовать его в гидроприводе сцепления

Минеральное масло должно приспособиться к тяжелым условиям функционирования в передачах, ведь температурный режим может достигать +150 С. К маслам, соответственно, предъявлены жесткие требования, поскольку помимо выполнения функции смазки трущихся поверхностей они играют роль рабочего тела.

Так, минеральное масло должно обладать достаточным количеством эксплуатационных качеств:

• высокая стабильность в течение полного эксплуатационного срока;
• минеральное масло должно иметь интенсивную аэрацию;
• высокие показатели образования пены;
• минеральное масло должно характеризоваться присутствием в составе противокоррозионных присадок, обеспечивающих снижение действия коррозии;
• оптимальный уровень вязкости и плотности, который должно иметь минеральное масло. Если уровень и КПД высокие, показатель вязкости – минимальный, если нужно обеспечить в области поверхностей трения пленку – требуется высокий показатель вязкости;
• отсутствие качеств агрессивности в отношении деталей, используемых для уплотнения и по сравнению с другими элементами, работающими в системе.

Нередко на практике применяется специальное минеральное масло, которое изготовлено на базе веретенных компонентов с низким уровнем вязкости и присутствием присадок.

Однако стоит обратить особое внимание: в современных автомобилях минеральное масло в гидроприводе сцепления не используется, так как оно может разрушить резиновые элементы конструкции. Для этого применяют специальную тормозную жидкость DOT4. Также недопустимо смешивание тормозных жидкостей разных типов.

Неисправности расцепного привода и методы их выявления

Короткая цепь расцепного привода при значительном боковом отклонении автосцепки на кривой поворачивает валик подъемника. Подъемник, находящийся на квадратной части валика, широким пальцем поднимает нижнее плечо предохранителя, в ре­зультате чего верхнее плечо выше противовеса замкодержателя, т. е. предохранитель от саморасцепа выключится, произойдет саморасцеп.

Короткая цепь расцепного привода при сжатии поглощающего аппарата поворачивает валик подъемника. Подъемник, находящийся на квадратной части валика, широким пальцем поднимает нижнее плечо предохранителя, в ре­зультате чего верхнее плечо выше противовеса замкодержателя, т. е. предохранитель от саморасцепа выключится, произойдет саморасцеп. Цепь расцепного привода увеличенной длины может создавать условия для саморасцепа автосцепок, так как поезд при невнимательном осмотре может быть отправлен с рычагом, установленным в расцепное положение. При этом возникает неполное сцепление или выключается предохранитель от саморасцепа, как и при короткой цепи. Для восстановления готовности механизма автосцепки к сцеплению нужно снять рукоятку расцепного рычага с полочки кронштейна, опустить ее в вертикальное положение и установить плоскую часть рычага в вырез кронштейна расцепного привода.
