Шумоизоляция автомобиля Renault Megane по варианту «ПРЕМИУМ»

Renault Megane 3 поколения выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2020 и 2020. За эти 9 лет автомобиль проходил рестайлинг 2 раза. Наиболее распространенные варианты кузова: универсал и 5-дв хэтчбек, хотя на рынке так же присутствуют купе и седаны (под отдельной маркой рено флюенс). Мы опишем назначение реле и предохранителей в рено меган 3, покажем где находятся блоки и их схемы.

Предохранители и реле в салоне

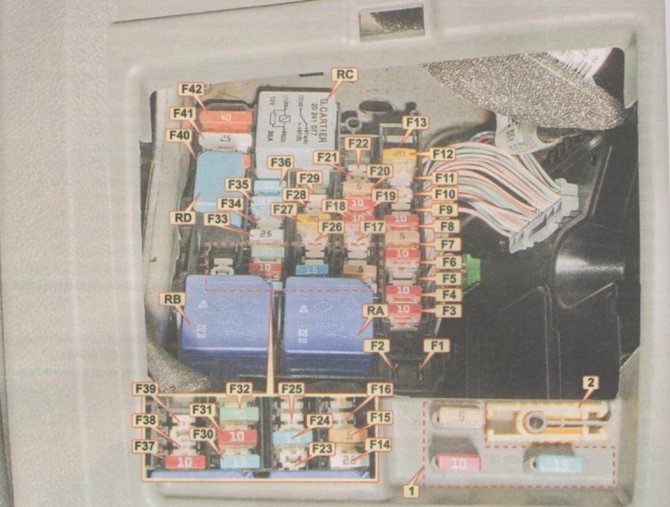

Основной блок

Он находится в панели приборов, слева.
Фото — схема

Назначение

• RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
• RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
• RC 40C — реле обогрева заднего стекла
• RD 20A — реле звукового сигнала

За передний прикуриватель отвечает предохранитель номер 3, а заднюю розетку — 4 номиналам на 10А.

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Дополнительные реле

Отдельное реле «+» при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.

Замена фары. Как снять фару.

Максимальная ширина 93 мм, а минимальный размер 81 мм; Высота составляет мм. Как сделать своими руками Руководствуясь этими размерами можно подобрать линзу, которая спокойно встанет в фару Рено Меган 2. Единственное, что скорее всего, не совпадут крепежи.

Но отчаиваться не стоит, достаточно сделать переходную пластину под крепежи и её можно спокойно устанавливать. Для изготовления пластины понадобится: Снять оптику с фары, открутив 3 крепёжных винта, разобрать и сделать оттиск по крепежным разъемам к корпусу и размерам.

Такая же участь постигнет оптику, которую нужно установить, с неё снимают оттиски разъёмов для крепежа держателя. Полученные размеры с бумаги следует перенести на металл, лучше всего алюминиевый лист толщиной не более 1 мм. Вырезать заготовку по размерам. Прорезать в ней соответствующие технологические отверстия.

Изготовив пластину, можно приступать к подготовительному этапу установки линзы.

Люди добрые, кто расскажет мне как снять фару головного света ситроен джампи г. Собираем изделие, установив переходную пластину между держателем и отражателем. Теперь оптика готова к инсталляции. Чтобы удобнее было работать при установке новой оптики и подключении её к проводке, потребуется снять бампер. Процедура требует от владельца аккуратности, потому что крепежи очень хрупкие.

После чего выводим бампер из зацепления по бокам и сверху.

Если требуется полный демонтаж бампера то открутить и нижние заклёпки, а если передний бампер снимается для снятия фары головного света и замены в ней лампочек, то такого будет достаточно дабы подобраться к репящим болтам фары.

Блоки под капотном рено меган 2

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Фотография

Схема

Описание

1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
3. 15А — Насос омывателя фар
4. 20А — Противотуманные фары
5. 10А — Дальний свет (левая блок-фара)
6. 10А — Дальний свет (правая блок-фара)
7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
8. 30А — Блоку правления ABS, ESP
9. 30А — Передний стеклоочиститель
10. 10А — Блок управления подушками безопасности
11. 20А — Не используется
12. 7,5А — ЭБУ коробки передач
13. 25А — Система управления двигателем
14. 15А — Датчики концентрации кислорода — нагрев
15. 20А — ЭБУ коробки передач
16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
18. 15А — Блок управления электрооборудованием
19. 30А — Стартер
20. — Не используется
21. 20А — Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
22. 10А — Электромагнитная муфта компрессора кондиционера
23. 5А — ЭБУ системы впрыска
24. 20А — Ближний свет (левая фара), электрокорректор
25. 20А — Ближний свет (правая фара), электрокорректор
26. — Не используется

Предохранители 24, 25 и 26 на блоке защиты могут не подлежать снятию.

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

• A — Не используется
• B — Реле подогревателя топлива
• C — Реле света заднего хода
• D — Не используется
• F1 — 80A блока управления погружными подогревателями
• F2 — 70A блока предпускового подогрева
• F3 — Не используется
• F4 — 80A блока управления погружными подогревателями
• F5 — 60A / 40А реле электровентилятора
• F6 — 20А Подогревателя топлива
• F7 — Не используется
• F8 — 30А реле электровентилятора
• F9 — Не используется

Трансмиссия – возможные проблемы

За все время своего существования «третий» Меган выпускался только с передним колесным приводом, оснащался несколькими типами коробок передач:

• пятиступенчатой «механикой»;
• четырехступенчатым «автоматом»;
• шестиступенчатой механической КПП;
• вариаторами Jatco JF011E и JF015E.

В паре с двухлитровыми двигателями поставляется CVT-трансмиссия или МКПП-6, 1.6-литровые движки в основном идут в связке с МКПП-5 или АКПП-4.

Но после с июля 2013 года от четырехступенчатого «автомата» отказались, его заменил вариатор JF015E от японского концерна Джатко.

Бесступенчатая трансмиссия JF011E отличается неплохой надежностью, в совокупности с 2-литровым ДВС часто встречается на кроссоверах Ниссан Х-Трейл и Кашкай+2, Рено Колеос. Средний ресурс «реновской» CVT – 150-200 тыс. км и больше, но данная коробка очень требовательна к качеству и чистоте заливаемой в нее трансмиссионной жидкости (ТЖ). Масло в данной коробке передач следует менять не реже чем каждые 40-50 тыс. км, если операцию проводить чаще, узел от этого только выиграет.

Коробка CVT JF015E, устанавливаемая в паре с 1.6-литровым движком H4M на послерестайлинговых автомобилях, у Рено считается одной из самых ненадежных и капризных КПП.

Хотя в среднем она выхаживает по 120000-140000 км до капремонта, у некоторых автовладельцев порой не дотягивает и до 50 тыс. км.

Основные проблемы этого вариатора:

• износ подшипников, из-за чего появляется шум;
• появление задиров на приводном ремне;
• частый выход из строя перепускного клапана насоса высокого давления;
• поломка солнечной шестерни, из-за чего машина не может двигаться вперед;
• повреждения конусов.

Четырехступенчатая коробка-автомат DP0 (у Peugeot/Citroen известна под названием AL4) зарекомендовала себя в целом неплохо, может прослужить 150000 км и больше, но она не терпит перегрева, требует замены ТЖ каждые 30-40 тыс. км.

Если коробку «забывать» вовремя обслуживать, начинают появляться толчки и рывки при движении, а затем может потребоваться и ремонт.

Нужно отметить, что сама механическая часть у этой трансмиссии надежная, чаще всего из строя здесь выходит электроника и гидроблок.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Renault City K-ZE 2020 – самый дешевый электромобиль в мире

Плюсы AL4/DP0:

• недорогое обслуживание;
• простая конструкция;
• относительно невысокая стоимость запчастей.

Рено Меган 3 поколения с мотором K4M оснащается пятиступенчатой «механикой» JH3 или JR5, трансмиссия показала себя с хорошей стороны, хотя считается, что модель серии JR более надежна, имеет лучшие характеристики.

Как утверждает сам автопроизводитель, масло в механическую коробку заливается на весь срок ее службы, на практике замену смазки все же рекомендуется производить не реже чем через 80-90 тысяч километров пробега (оптимальный вариант – 60 тыс. км).

Сцепление здесь обычно «живет» не менее сотни тысяч километров, но выжимной подшипник в некоторых случаях не выдерживает и половины такого срока.

Сама МКПП способна проходить при должной эксплуатации около 250 тыс. км и более.

Ее основные недостатки:

• не всегда четкое включение скоростей;
• «запотевание» сальников, чаще всего в районе шрусов;
• шумность;
• примерзание тросов КПП в морозную погоду, из-за чего тронуться с места на авто становится проблематично.

Шестиступенчатая механическая трансмиссия на Рено Меган также больших хлопот автовладельцам не доставляет, недостатки у нее примерно такие же, что и у МКПП-5.

Избавиться от гула в некоторых случаях помогает замена масла, заливать следует только оригинальную жидкость от проверенных брендов.
