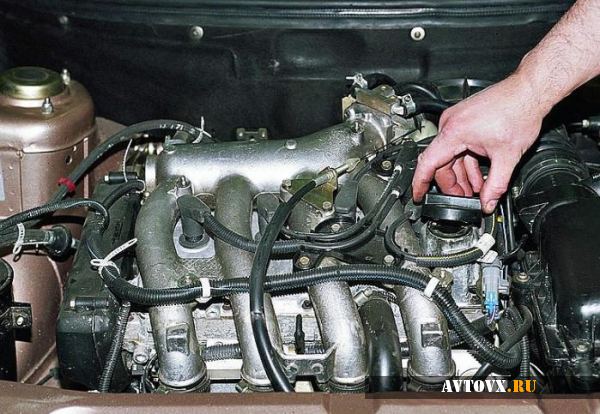

Сборка двигателя ваз 2106 своими руками видео

Подготовка к сборке двигателя

В интернете легко можно найти видео по сборке двигателя ВАЗ 2106, которое позволяет практически любому водителю научиться самостоятельно обслуживать силовой агрегат своего автомобиля.

Такие технологические операции, как сборка/разборка двигателя ВАЗ 2106, предполагают, наряду с наличием полного комплекта слесарных инструментов, комплекта обновленных запчастей, наличие определенных навыков слесарных работ и помощь специалиста.

Двигатель Ваз 2106 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
3. Двигатель

3.0 Двигатель Двигатель ВАЗ-2106 1 – шкив коленчатого вала; 2 – ремень привода генератора; 3 – передняя манжета коленчатого вала; 4 – цепь привода распределительного вала; 5 – тарелка пружины; 6 – направляющая втулка; 7 – клапан; 8 – внутренняя пружина; 9 – наружная пружина; 10 – пружина рычага;…
3.1 Головка цилиндров и механизм газораспределения Головка цилиндров отлита из алюминиевого сплава, имеет камеры сгорания клиновидной формы, запрессованные седла и направляющие втулки клапанов. Седла клапанов изготавливаются из специального чугуна для обеспечения высокой прочности при воздействии ударных нагрузок. Рабочие фаски седел обрабатываю…

3.2 Система смазки Система смазки комбинированная – под давлением и разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала и валика привода вспомогательных агрегатов, кулачки распределительного вала и втулка шестерни привода масляного насоса. Маслом…

3.3 Замена масла ПОРЯДОК ВЫПОЛНЕНИЯ Прогреваем двигатель до рабочей температуры, но лучше провести замену масла сразу после поездки. Снимаем пробку маслозаливной горловины. Шестигранным ключом «на 12» отворачиваем сливную пробку поддона картера и сливаем масло в заранее подготовленную емкость,…

3.4 Замена успокоителя цепи привода распределительного вала ПОРЯДОК ВЫПОЛНЕНИЯ Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Удерживая отверткой успокоитель цепи, ключом «на 10» отворачива…

3.5 Замена распределительного вала и рычагов клапанов ПОРЯДОК ВЫПОЛНЕНИЯ Снимаем крышку головки блока цилиндров. (см. Замена прокладки крышки головки блока цилиндров). Устанавливаем распределительный вал в положение, соответствующее концу такта сжатия 4-го цилиндра (см. Регулировка зазора между рычагами и кулачками распределительного вала…

3.6 Замена маслоотражательных колпачков механизма газораспределения ПОРЯДОК ВЫПОЛНЕНИЯ Снимаем корпус подшипников в сборе с распределительным валом и рычаги клапанов (см. Замена распределительного вала и рычагов клапанов). Выворачиваем свечи зажигания. Запоминаем положение бегунка распределителя зажигания. Меняем колпачки цилиндров, поршни которых нахо…

3.7 Замена прокладок впускного и выпускного коллекторов ПОРЯДОК ВЫПОЛНЕНИЯ Работа выполняется на холодном двигателе. Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).Снимаем карбюратор (см. Замена карбюратора). Ослабляем хомут крепления и снимаем шланг отвода охлаждающей жидкости из впускного коллектора,… …снимаем…

3.8 Замена прокладки головки блока цилиндров ПОРЯДОК ВЫПОЛНЕНИЯ Головку блока цилиндров снимаем с двигателя в сборе с впускным и выпускным коллекторами. Отсоединяем провод от «минусовой» клеммы аккумуляторной батареи. Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем карбюратор (см. Замена карбюратора). Сним…

3.9 Разборка головки блока цилиндров, притирка клапанов ПОРЯДОК ВЫПОЛНЕНИЯ Снимаем головку блока цилиндров с двигателя (см. Замена прокладки головки блока цилиндров). Отворачиваем семь гаек крепления коллекторов к головке блока и снимаем их (см. Замена прокладок впускного и выпускного коллекторов). Ключом «на 10» отворачиваем две …

↓ Комментарии ↓

1. Общие сведения

1.0 Общие сведения 1.1 Техника безопасности

2. Диагностика неисправностей

2.0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

3. Двигатель

3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3.6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя

4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5. Карбюратор

5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5.2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6. Система охлаждения двигателя

6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов

7.0 Система выпуска отработавших газов 7.1 Замена деталей системы выпуска

8. Сцепление

8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач

9.0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9.5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача

10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11. Задний мост

11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11.6 Замена редуктора 11.7 Ремонт редуктора

12. Передняя подвеска

12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12.9 Замена нижних рычагов 12.12. Регулировка углов установки колес

13. Задняя подвеска

13.0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14. Рулевое управление

14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

15. Тормозная система

15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15.8 Замена тормозных цилиндров передних колес 15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения

16.0 Общие сведения 16.1. Проверка электрических цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительного блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16.15. Контрольные приборы

17. Кузов

17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18. Система отопления и вентиляции

18.0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

19. Уход за кузовом автомобиля

19.0 Уход за кузовом автомобиля 19.1 Мойка автомобиля 19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения

20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20.6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

Прокачиваем ВАЗ 2106, или Как выжать из «Жигулей» по максимуму

Сегодня, когда цены на подержанные автомобили вслед за доходами населения уверенно и совсем не медленно пошли вниз, продукцию «АвтоВАЗ», которая родом из 70-80-х, можно приобрести всего за две-три сотни долларов. Большинство машин уже сменили пару-тройку хозяев, пережили несколько кузовных ремонтов и, по-хорошему, заслуженно могли бы отправиться в пункты металлолома, дабы остатками того, что осталось после многолетней работы коррозии, пополнить копилку вторчермета.

Подобная судьба уготована большинству старых машин, но, к счастью, далеко не всем. Незначительной части машин наверняка посчастливится попасть в заботливые руки реставраторов, которые сохранят для потомков достижения советского автопрома. А считанным экземплярам вполне может посчастливиться — и после рутинной повседневной эксплуатации они попадут в автоспорт.

Виной всему упомянутая выше доступность вазовской и газовской классики. Первыми на нее обратили внимание прибалты, затем подтянулись россияне, украинцы и белорусы. В итоге спустя 7 лет гонки на «Москвичах», ГАЗах, ВАЗах и формулах российского производства собирают десятки участников в каждом классе автомобилей, посмотреть на состязания которых приходят тысячи людей, небезразличных к подобного рода соревнованиям.

О том, как и что можно выжать из 20-30-летних «Жигулей» в современных реалиях и во что обходится спортивный болид, в основе которого вазовская классика, рассказывает Александр Юдин, уже попробовавший себя и в качестве создателя подобного автомобиля, и в качестве пилота.

— Начну с того, что при обилии предложений вазовской классики на рынке РБ машин, пригодных для последующего использования в автоспорте, совсем не много. Свой первый автомобиль, ВАЗ 2105 1990 года выпуска, я приобрел за 650 рублей в Витебске. В машине привлекли относительно живой кузов и общее состояние. Далее началась кропотливая работа по превращению стокового ВАЗ 2105 в спортивное авто. На все про все ушло около 7 месяцев кропотливого труда и около 6000 USD в эквиваленте. Первый блин комом не стал, но к постройке второго автомобиля на базе ВАЗ 2106 я подошел куда более подкованным, чем с первой машиной. О нем и расскажу.

Машина 1976 года выпуска с весьма необычной судьбой. Сначала ее отправили на Кубу, отсюда экспортное исполнение, а затем, сразу по прибытию на остров Свободы, вернули назад. С этого момента машина эксплуатировалась в одной семье, переходя от отца к сыну и т.д. В момент продажи нынешний хозяин ВАЗ 2106 оценил ее в 350 долларов, но, когда узнал дальнейшую судьбу авто, включил задний ход и решил, что хочет выступать на ВАЗ 2106 сам. На том и порешили.

После полной разборки весь кузов автомобиля был заново проварен полуавтоматом для восстановления былой жесткости. На это ушла уйма времени и целая бухта сварочной проволоки. Далее последовало избавление от антикора, шумоизоляции и прочих излишеств, в которых не нуждается спортивный автомобиль. После всего этого кузов был полностью отпескоструен. В итоге его вес, без мотора, трансмиссии, подвескок и т.п., снизился до 303 кг.

Затем на смену когда-то люксовому салону пришло одно ковшеообразное гоночное сиденье. В багажном отсеке легкий алюминиевый 20-литровый топливный бак сменил своего куда более тяжелого и вместительного стального собрата.

На смену резиновым сайлент-блокам подвесок пришел полиуретан. Стандартные пружины уступили место обрезанным упругим элементам от Шеви Нивы, амортизаторы по кругу были заменены на газовые. Все это позволило сделать подвеску жестче, а центр тяжести — ниже. Для того, чтобы автомобиль держал дорогу еще эффективнее, его задняя подвеска обрела стабилизатор поперечной устойчивости.

Изменения коснулись и переднего стабилизатора. Он был усилен и переведен на полиуретановые втулки. Обязательным условием также стало усиление точек крепления заднего моста и поперечной балки под двигателем. Подушки крепления силового агрегата также стали полиуретановыми.

Само собой разумеется, в автомобиль был установлен омологированный каркас безопасности российского производства. Это добавило к весу автомобиля 42,5 кг, а к его стоимости — 1000 у.е. Но без него вход в гонки на классических автомобилях просто закрыт. Далее, как и следовало ожидать, последовали агрегатные замены рулевого управления и тормозных механизмов. Все элементы оригинальные, но с обязательным доведением до ума. Увы, качеством вазовские запасные части для классики как не блистали, так и не блещут. Главная передача для заднего моста взята от ВАЗ-2102, с передаточным отношением 4,44, а КПП оставлена родной, от ВАЗ 2106.

С учетом опыта создания и эксплуатации первого автомобиля в дифференциале заднего моста прописалась двусторонняя блокировка от Val Racing. К езде с ней нужно немного приноровиться, но результаты прохождения поворотов показали, что с ней езда получается более быстрой. Особенно это заметно при движении по мокрому асфальту. Цена вопроса — 250 у.е.

Остальная «химия» в основном под капотом, из-под которого вынесена в салон лишь АКБ. Также в спортивном авто на смену механическому топливному насосу пришел электрический, который теперь находится у топливного бака.

Блок двигателя — от ВАЗ 2101 1972 года. Благодаря обилию «мяса» в итальянском блоке цилиндры расточены до диаметра 79,8 мм. Коленчатый вал — от ВАЗ 2103, поршни — Male, компрессионные кольца — составные, что позволяет избежать потерь в зазорах. Вместо традиционного вазовского «башмака» роль натяжителя цепи в моторе выполняет звездочка.

Распределительный вал 8-клапанного мотора родом из Прибалтики. Его фазы весьма серьезно отличаются от фаз стандартного вала: перекрытие клапанов больше, подъем тарелок выше. Для точной настройки фаз в газораспределительном механизме применена регулируемая звездочка распредвала. А у цепи ГРМ есть своя «система охлаждения».

Впускной коллектор хотя и заводской, но сильно доработанный в части впускных каналов. Карбюратор — от ВАЗ 2108, радиатор — от ВАЗ 21213. Термостат отсутствует как таковой. В кольцевых гонках в нем особой надобности нет, а вот у вентилятора вместо четырех лопастей восемь. Привод его осуществляется не от водяного насоса, а электродвигателем.

Система зажигания естественно бесконтактная, с датчиком Холла. Свечи зажигания куда более холодные, чем у стандартных машин, отчего со стартера непрогретую машину на них не завести, нужен иной комплект, погорячее.

Степень сжатия у подобных моторов значительно выше, чем было у стандартных машин: 11,2-11,7 против 8,5 в стоке. Отсюда потребность в стартере с редуктором, способном провернуть такой мотор на холодную. Из-за иного распредвала по-настоящему этот двигатель работает не с 700-800 об/мин, а с 2000 об/мин, раскручиваясь при необходимости до 8000-9000 об/мин.

На стенд силовой агрегат мы еще не ставили, но, в теории, с настроенным выхлопом мотор должен выдавать на гора около 130 л.с. и 140-142 Нм крутящего момента. Отчего простенькие «Жигули» уже совсем не кажутся безобидной коляской для пенсионеров и способны вызывать всплески адреналина.

Удержать эти лошадиные силы на дороге задача тоже не из простых. Регламент и технические требования к автомобилям в части подвески особых вольностей не дают, но тем и прекрасны «Жигули», что в них развитию технической мысли нет предела. Колея увеличивается за счет проставок в 20 мм, шины размерности 175/70R13 обуваются на 7-дюймовые колесные диски, тормозные трубки, перекочевавшие из-под днища в салон, имеют больший, чем у стандартных авто, диаметр.

Бюджет постройки спортивного автомобиля на базе гаванской ВАЗ 2106 в преддверии его первой гонки уже достиг отметки 8000 у.е. в эквиваленте. Дорого это или нет, каждый решает для себя сам. Аналогичные автомобили, построенные в Прибалтике, оцениваются в сумму около 10.000 евро, венгерские варианты машин еще дороже. В любом случае, по меркам автоспорта, затраты не велики. При этом и соперников, и гонок в календаре более чем достаточно, правда, все они за пределами РБ.
