Как ремонтируется ручной тормоз автомобиля ВАЗ-2109

Регулировка стояночного тормоза
По правилам дорожного движения стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 2–8 щелчков (на моделях выпуска до 1995 г. – 5–7 щелчков).

Практически вы можете проверить регулировку стояночного тормоза, установив автомобиль на ровную площадку.

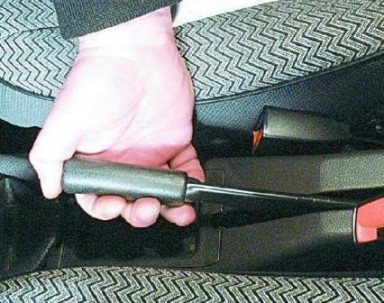

Поднимите рычаг стояночного тормоза до упора и попробуйте изо всей силы сдвинуть автомобиль с места.

Если вам это удалось, значит нужно отрегулировать стояночный тормоз. Проверьте ход рычага.

Если ход рычага больше 8 щелчков, ручной тормоз не удержит автомобиль на спуске.

Если ход рычага меньше 2 щелчков, то во время движения есть вероятность подтормаживания задних колес. В обоих случаях надо отрегулировать стояночный тормоз.

Только на моделях выпуска до 1995 г. поднимите рычаг стояночного тормоза на 1–2 щелчка.

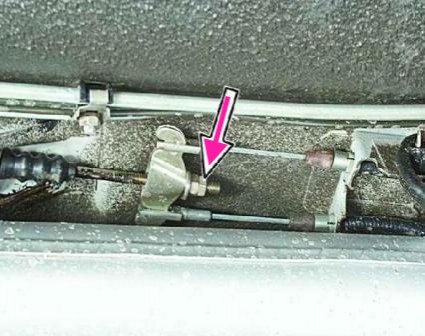

Ослабьте контргайку уравнителя.

Заверните регулировочную гайку уравнителя до момента натяжения троса привода стояночного тормоза.

Если трос не удается натянуть, значит, его надо заменить.

Проверьте, полный ход рычага стояночного тормоза должен быть 2–4 щелчка (на моделях выпуска до 1995 г. – 4–5 щелчков).

После этого затяните контргайку уравнителя

Опустите рычаг стояночного тормоза до упора и проверните задние колеса. Они должны вращаться свободно, без заеданий

Регулировка ручного тормоза ВАЗ 2114

Поломка «ручника» — это не какое-то редкое событие. Подобная неисправность встречается повсеместно. В некоторых случаях после натяжки ручник всё равно остаётся в нерабочем состоянии. В чём же заключаются основные причины возникновения этой неисправности?

Строение стояночного тормоза достаточно сложное.

Чаще всего проблема заключается в:

1. Изношенных тормозах.
2. Разрыве троса или его полной деформации.
3. Износе барабанов.

Трос стояночного тормоза

Самый быстрый способ отремонтировать «ручник» — это обратиться в сервисный центр. Если же обращаться туда нет никакого желания, то можно попробовать альтернативный вариант. Он заключается в том, чтобы подтянуть ручной тормоз самостоятельно.

Замена троса привода стояночного тормоза

Замените трос новым, если вы обнаружили перетирание проволок троса, плохое крепление наконечников или повреждение оболочки троса.

Ослабьте контргайку уравнителя.

Отверните регулировочную гайку уравнителя, чтобы ослабить тросы привода стояночного тормоза.

Вывесите заднюю часть автомобиля, снимите тормозной барабан и заднюю тормозную колодку.

Отсоедините наконечник троса привода стояночного тормоза от приводного рычага.

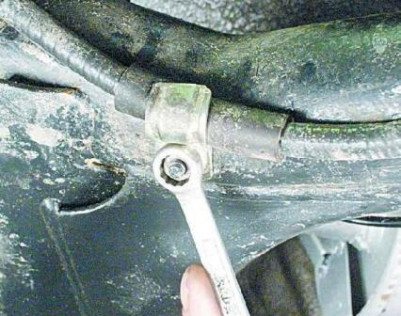

Отверните гайку крепления и снимите держатель троса на балке задней подвески.

Выньте втулку оболочки троса из отверстия в тормозном щите.

Пропустите наконечник троса через отверстие в тормозном щите.

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

• Тормозные устройства для задних колес;
• Механический привод.

Привод, в свою очередь, состоит из:

• Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
• Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

• Уравнитель;
• Регулирующая гайка;
• Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.

Демонтированная ручка РТ

Требования ПДД, предъявляемые к исправности ТС

ПДД исключают возможность движения при неисправности рабочей тормозной системы (неэффективности или негерметичности). Водитель должен произвести ремонт рабочей ТС на месте или вообще отказаться от эксплуатации автомобиля, используя буксировку (если это разрешено разделом 20 Правил) или транспортировку (перевозку на эвакуаторе).

Неэффективность «ручника» определяется конкретными фиксированными показателями, связанными с неподвижным состоянием транспортного средства. Так, автомобиль ВАЗ-2109 c полной нагрузкой должен оставаться неподвижным на уклоне не менее 16%, а в снаряженном состоянии (готовом к движению – с водителем, но без груза) – не менее 23%.

При несоответствии указанным требованиям (а, следовательно, неисправности стояночной тормозной системы) водитель обязан также воздержаться от эксплуатации автомобиля. Однако при этом ему разрешается движение с соблюдением мер предосторожности до того места, где будет осуществляться стоянка или ремонт автомобиля.

Таким образом, тормозная система ВАЗ-2109 в процессе эксплуатации доказала свою эффективность. Именно поэтому она была распространена и на другие переднеприводные модели известного отечественного бренда. Так, тормозная система ВАЗ-2110 и всего семейства «десятых» – это точная копия ТС «девятки». » alt=»»>

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

• Тормозные устройства для задних колес;
• Механический привод.

Привод, в свою очередь, состоит из:

• Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
• Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

• Уравнитель;
• Регулирующая гайка;
• Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.

Демонтированная ручка РТ

Элементы тормозной системы

В соответствии с базовым принципом работы схема тормозной системы ВАЗ 2109 включает следующие основные элементы:

• главный тормозной цилиндр (ГТЦ),
• передние механизмы,
• задние механизмы.

ГТЦ автомобиля ВАЗ 2109 конструктивно объединён с расширительным бачком и состоит из двух цилиндрических камер с поршнями и резиновыми уплотнителями. Поршни снабжены возвратными пружинами для обеспечения обратного хода поршня при снятии давления. Каждая из камер обслуживает свой отдельный контур. Это отличает переднеприводные автомобили от первых моделей АвтоВАЗа.

Первый контур обслуживает левое переднее и правое заднее колесо, а второй контур — правое переднее и левое заднее. Такое устройство тормозной системы ВАЗ 2109 обеспечивает приемлемое замедление автомобиля даже при выходе из строя одного из контуров. Если проваливается педаль тормоза, значит, вышли из строя оба контура, и дальнейшая езда невозможна. Это не означает безопасности движения с одним исправным контуром. В этом случае следует со всей возможной осторожностью незамедлительно двигаться на ремонт.

В состав тормозной системы «девятки» входит вакуумный усилитель, обеспечивающий уменьшение необходимого усилия на педали тормоза, и регулятор давления, предназначенный для корректировки тормозного усилия в зависимости от нагрузки на заднюю ось.

Проверка состояния

Нормальная регулировка РТ обеспечивает удержание автомобиля на уклоне. Это соответствует 3-8 щелчкам рукоятки на более новых девятках или 5-7 щелчкам на ВАЗ 2109, выпущенных ранее 1995 года.

Для проведения проверки выполните несколько простых операций:

• Найдите уклон, у которого имеется около 25 градусов;
• Включите ручник в необходимое положение;
• Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
• При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
• Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
• Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
• Если при этом машина начала движение, РТ требует настройки;
• Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

Вид снизу

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

1. Поднимите ручку ручника на 2-3 щелчка из салона.
2. Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
3. Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
4. Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
5. Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
6. Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
7. Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

1. Ослабьте натяжение контрирующей гайки троса РТ.
2. Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
3. Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
4. Открутите наконечник троса привода от приводного рычага.
5. Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
6. Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
7. Через отверстие в тормозном щите пропустите наконечник троса РТ.
8. Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
9. Рассоедините наконечник тросика РТ с уравнителем.
10. Протолкните наконечник троса из кронштейна, что позволит снять трос.
11. Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
12. Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Данная статья относится не только к девяткам, но и ко всем переднеприводным автомобилям, выпускающимся, и по сей день, на заводе ВАЗ! Поэтому настоятельно прошу делиться этой записью со всеми водителями Девяток, Десяток, Приор, Калин, и т.д.

В одном бортжурнале я прочитал статью, где человек рассказывает, о том, что попал в ДТП из-за отказа тормозов. Причем по его утверждению скорость была маленькой, но ДТП избежать не удалось из-за невозможности остановить автомобиль в принципе. На мой вопрос: «почему не воспользовался ручником для торможения?», я получил ответ: «так он не работает». Судя по моим знакомым и записям в бортжурналах, мне кажется у половины переднеприводных автомобилей отечественного производства, такая же проблема со стояночным тормозом, причем складывается такое впечатление, будто это нормально, -но это не так! Согласно правилам дорожного движения, запрещается эксплуатация транспортных средств, если стояночная тормозная система не обеспечивает неподвижность автомобиля с полной загрузкой на уклоне 16 градусов. Также она должна обеспечивать неподвижность автомобиля в снаряженном состоянии на уклоне 23 градуса. Если ваша стояночная система не выполняет этих требований, значит, Вы нарушаете правила. На самом деле решить проблему со стояночным тормозом несложно, более того, это займет не так много времени и сил, как кажется. Предлагаю в этом убедиться в моей статье. Для решения этой проблемы нам с Вами понадобится хотя бы минимальный набор инструментов, а именно: — ключ для снятия колеса на «19»; — ключ на «13» (лучше два ключа, а еще лучше удлиненный баллонный ключ с трещоткой); — ключ на «7»; — домкрат; — линейка (минимум на 21 см); — плоскогубцы.

Весь инструмент готов? Тогда отправляемся на эстакаду или яму. Для наглядности всего процесса, мной на компьютере была создана трехмерная модель стояночной системы по которой мы и будем разбираться. Для более простого понимания материала, модель местами была упрощена. Общий вид стояночной системы показан на рисунках ниже:

Заехали на эстакаду, заглушили двигатель, поставили автомобиль на передачу, — ни в коем случае не на ручник! Спускаемся под днище автомобиля и смотрим на состояние тросов, — на них не должно быть повреждений. Если повреждения все же присутствуют, и они вызывают хоть малейшее сомнение в работоспособности тросов, — ставим галочку в пункте необходимых запчастей «купить тросы стояночного тормоза». Смотрим далее, — если все нормально — проверяем натяжение тросов. Проверить натяжение легко, — тянем за тросики под днищем автомобиля, в месте их крепления к коромыслу. Все это находится в районе резонатора, у ног среднего пассажира на заднем диване.

Если тросы прослаблены, необходимо подтянуть их при помощи гаек. Для этого слегка ослабляем контргайку ключом на «13», и затягиваем основную гайку на пару оборотов. Удобнее всего пользоваться удлиненной головкой и трещеткой, но если их нет, можно обойтись и обычным ключом на 13. Это будет утомительно, зато незатратно.

После этого вывешиваем колеса по очереди и проверяем их вращение при отпущенном и при натянутом ручнике, — они должны свободно вращаться и намертво блокироваться соответственно. Если при поднятом ручнике колеса туго, но вращаются, — дотягиваем гайку еще на пару оборотов. Процесс повторяем пока оба колеса не будут полностью блокироваться при поднятом рычаге на 5 щелчков. Если оба колеса блокируются полностью, при пяти щелчках, и свободно вращаются при отпущенном рычаге, что ж, Вам повезло, и стояночная система Вашего автомобиля уже в полностью рабочем состоянии! Однако чаще бывает, что либо колеса не полностью блокируются, либо блокируется только одно, либо свободно не вращаются… и так далее. Тогда немного ослабляем гайки натяжения тросов и будем разбирать задние тормоза по очереди. Поехали! Откручиваем четыре болта колеса ключом на «19» и снимаем колесо.
