Каждый автомобилист понимает, насколько большую роль играет передняя подвеска ВАЗ 2110. Но этот узел может иметь определенные проблемы, характерные неисправности, знать и устранять которые способен практически каждый, кто обладает более-менее небольшим опытом ремонта машин. Потому сегодня мы поговорим именно о передней подвеске «десятки».
Предназначение
На передней подвеске крепятся колеса, узел обеспечивает амортизацию «передка» автомобиля, отвечает за устойчивость во время движения, регулировку колес, развал, схождение.
Устройство передней подвески ВАЗ 2110 достаточно сложное, но разобраться в нем может любой из вас. Здесь главное вооружиться руководством по эксплуатации, а также понять суть основных углов.
Назначение и конструкция шаровых опор
Шаровой опорой именуется шарнир, являющийся одной из основополагающих деталей передней подвески машины. В конструкции автомобиля эти элементы предназначены для того, чтобы передние колеса могли двигаться влево и вправо. На шарнир возложены большие нагрузки, поэтому он имеет непродолжительный срок службы, а значит, его часто нужно менять.
Шаровые опоры на отечественных машинах начали применяться относительно недавно, а до этого возможность перемещения передних колес в горизонтальной плоскости реализовывалась за счет шкворней. Шкворни нуждаются в частой смазке, и при малейшем ее недостатке, снижается подвижность соединений, а значит и ухудшается управляемость ТС. В конструкции автомобиля ВАЗ-2107 шкворни не применяются, а вместо них используются шаровые опоры, которые конструктивно проще, и в 10 раз меньше.
Конструкция шаровой опоры имеет следующий вид:
- Корпус или основание.
- Шаровый палец — подвижный элемент детали.
- Пыльник или защитный чехол — предотвращает проникновение воды и пыли внутрь соединения.
- Пластиковый вкладыш внутри корпуса. Он расположен между шаровой частью пальца и основанием детали.
Для обеспечения подвижности пальца внутри корпуса применяется смазка, которая не только улучшает подвижность детали, но еще и защищает внутренние детали от коррозионного воздействия, и увеличивает срок службы. В устройстве передней подвески ВАЗ 2107 установлено по две шаровых опоры на колесо. Это верхние и нижние устройства, которые отличаются конструктивно. Верхние устройства имеют заливную конструкцию внутри корпуса, а нижние состоят из металлокерамических вкладышей. Сделано это неспроста, а по той причине, что верхние и нижние шаровые испытывают разные степени нагрузки.
Признаки, говорящие о неисправности шаровых на семерке
Ездить на машине с неисправными шаровыми опорами крайне опасно, так как в любой момент при повороте руля деталь может развалиться, что приведет к возникновению аварийной ситуации. Именно по этой причине владельцам всех транспортных средств нужно проверять исправность детали. Определить неисправность ШО на ВАЗ 2107 можно по характерным признакам:
- При езде машины проявляются посторонние звуки в виде стука и скрежета. Особенно отчетливо проявляется звук при передвижении по неровным дорогам, а также при скорости около 30-40 км/час. Стук и скрежет говорит о том, что деталь имеет признаки нарушения целостности.
- Выход из строя шаровых можно диагностировать по вибрации колес. Неисправная деталь приводит к тому, что у колеса появляется люфт в вертикальной плоскости, который при передвижении на большой скорости становится причиной неустойчивости машины на дороге. Неисправную деталь необходимо заменить, причем срочно, так как в дальнейшем величина люфта будет только увеличиваться.
- При поворотах руля в стороны возникает скрежет металла, что является причиной отсутствия смазочного вещества внутри ШО.
- При езде машину может периодически тянуть в сторону, из-за люфта в шаровой, меняется положение колеса.
- При неисправности рассматриваемых деталей также возникает неравномерный износ резины. Даже если ШО была заменена, то после этого нужно выставить «развал-схождение», иначе износ резины будет продолжать увеличиваться.
Основные узлы передней подвески
Главным элементом передней подвески считается гидравлическая телескопическая стойка, которая просто-таки незаменима в вопросе амортизации, обеспечении комфортабельной езды на автомобиля. Машину не будет особо трясти, прохождение каждой ямы не превратит вашу поездку в кошмар.
Читайте также:
Чтобы менять развал колес, в передней подвески имеется стойка. Если быть точнее, за этот процесс отвечает поворотный кулак и верхний болт, который имеет эксцентриковую шайбу и пояс.
На стойку монтируют:
- Специальные пружины;
- Буфер для ограничения хода сжатия. На ВАЗ 2110 этот элемент изготовлен из полиуретана;
- Верхнюю опору. Она крепится к стойке, к которой, в свою очередь, закреплен брызговик. Учтите, гайки для фиксации используются только самоконтрящиеся. Потому при ремонте обычные гайки не подойдут;
- Подшипник для обеспечения поворота стойки вместе с колесами;
- Амортизаторы с пружиной и плунжером.
Шаровая опора служит для объединения поворотного кулака и рычага, то есть нижней части подвески. Резинометаллические шарниры объединяют нижние рычаги, продольные растяжки, опоры поперечины.
Кстати, поперечина передней подвески ВАЗ 2110 является штангой, с которой соединяются нижние рычаги. По центру она крепится к кузову по средства резиновой подушки.
Это краткая схема передней подвески ВАЗ 2110, поближе познакомиться с которой вам поможет ваше руководство по эксплуатации. Многие автомобилисты недооценивают значение этой литературы, которую прилагает производитель к каждому своему авто. Но на самом деле там подробно и во всех красках изложена необходимая, полезная и важная информация про каждый узел, агрегат и систему машины. Включая переднюю подвеску, разумеется.
Статья в тему: Замена передних стоек на ВАЗ 2114
Loading, Please Wait!
This may take a second or two.
Прежде чем начинать ремонт чего-либо, нужно знать устройство этого чего-то. Поэтому первой статьей в этом разделе является конструкция передней подвески. Что же такое передняя подвеска и из чего она состоит?
Подвеской являются детали, узлы и механизмы, которые связывают кузов авто с колесами. Предназначение подвески в уменьшении динамических нагрузок на опорные элементы. ВАЗ 2110 имеет независимую, телескопическую переднюю подвеску.
-
Читайте также:
В основе которой: гидравлические амортизаторы, цилиндрические пружины, рычаги с растяжками, а также стабилизатор устойчивости. Давайте на картинке рассмотрим все что в нее входит:
1 – шаровая опора 2 – ступица 3 – тормозной диск 4 – защитный кожух 5 – поворотный рычаг 6 – нижняя опорная чашка 7 – пружина подвески 8 – защитный чехол телескопической стойки 9 – буфер сжатия 10 – верхняя опорная чашка 11 – подшипник верхней опоры 12 – верхняя опора стойки 13 – гайка штока 14 – шток 15 – опора буфера сжатия 16 – телескопическая стойка 17 – гайка 18 – эксцентриковый болт 19 – поворотный кулак 20 – вал привода переднего колеса 21 – защитный чехол шарнира 22 – наружный шарнир вала 23 – нижний рычагДавайте посмотрим как выглядит передняя подвеска, если посмотреть на нее из под автомобиля:

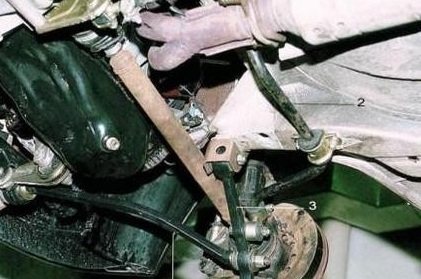

1 – растяжка рычага подвески 2 – штанга стабилизатора поперечной устойчивости 3 – рычаг подвескиК кузову автомобиля, а именно к стойке брызговика верхняя опора прикреплена 3-мя гайками. Благодаря тому, что опора довольно эластична – стойка может, во время хода подвески, качаться. Это хорошо тем, что гасятся колебания кузова. А подшипник установленный в нее делает возможным поворот стойки аналогично повороту колес.
Внутри корпуса стойки установлен гидравлический амортизатор, если он выйдет из строя, его можно заменить. Поворотный кулак 19 соединен с рычагом 23 посредством шаровой опоры 1. Крепится опора 2-мя болтами, при их откручивании стоит их обстучать и побрызгать WD-40, так как при сильном нажиме они часто ломаются.
Тяговые и тормозные силы принимают продольные растяжки, которые сайлент-блоками соединяются с балкой и нижними рычагами.
В средней части штанги стабилизатора поперечной устойчивости есть изгиб, для трубы системы выхлопа. Нижние рычаги соединяются с концами стабилизатора резинометаллическими шарнирами. В свою очередь штанга стабилизатора закреплена креплениями, внутрь которых вставлены резиновые подушки.
(голосов: 3, в среднем: 5,00 из 5).
Всем привет!
Сегодня расскажу
про переднюю подвеску
, будет немного теории и конечный результат, который я имею.
-
Читайте также:
Итак, передняя подвеска.
Наши десятки имеют однорычажную подвеску спереди. Не самый лучший вариант, но довольствуемся чем есть. При сильном занижении (я имею ввиду -110 и ниже) геометрия подвески очень сильно меняется. А именно, в стоковом состоянии рычаг сильно задран вверх (а если еще и стабилизатор есть, но он вообще максимально сжат), рулевая тяга, если не перенесена на стойке, так же задирается в небеса.
Немного теории.
Перед восприятием информации, рекомендую к прочтению
эту книгу
, не обязательно всю, но конкретно разделы
«Глава 2. Высота подвески»
,
«Глава 3. Геометрия подвески»
и
«Глава 6. Углы и ударное управление»
желательно изучить, возможно я что то и сам не правильно понял, но то, как я понял, попробую сейчас в кратце рассказать.
Занижая машину, нужно всегда помнить о положении нижнего рычага и рулевой тяги. Внимание! Все положения рассматриваются от шарнира к шарниру, а не по самой геометрии рычага и тяги.
Наша задача, чтобы в ездовом положении нижний рычаг был максимально параллелен земле, а рулевая тяга так же параллельна горизонту, и при всем при этом, они должны быть параллельны друг другу. Допустимые отклонения в обоих случаях составляют около 1,5 мм в каждую сторону. В таком случае мы имеем максимально правильную геометрию передней подвески (в теории), с отсутствующим «ударным управлением». При вывешивании, такой автомобиль будет иметь сильно отрицательное схождение, что так же говорит о правильно подготовленной геометрии. В теории все хорошо, а как на практике получится, будет известно позже.
Переходим к моей машине.
Поставив укороченные стойки и опустив машину практически в максимально низкое положение, я получил следующую картину:
Полный размерРычаг смотрит на несколько градусов вверх, рулевая тяга, так же задрана вверх. Тем самым, при небольшом изменении клиренса слишком сильно уходит схождение и немного развалЗанял на примерку у kolbasik01 проставки под шаровые на 20 мм и на 10 мм.Затем, при помощи небольших махинаций выяснил, что проставка нужна около 50 — 60 мм (О_О), но прежде чем их делать, хочу все-таки выехать так (на 20 мм проставке) и посмотреть, как будет вести себя машина. В теории же, большая проставка, которая вернет рычаг параллельно горизонту добавит мне немного заветного развала на перед (а может и нет).
-
Читайте также:
Полный размерНа 20 мм проставке ситуация получше, но все равно рычаг достаточно сильно задранТеперь рулевые тяги. Решил перевернуть и поменять местами наконечники рулевых тяг, тем самым при ездовом положении тяги должны быть около параллельны земли. Но и тут не без проблем. Наконечники тяг имеют коническую шпильку, а соответственно в стойке — коническое отверстие и наконечник никак не влазит. Рассверлил отверстие с обратной стороны и закрепил рулевую тягу. Теперь при ездовом положении, визуально тяга стала практически параллельна горизонту. Done.
Полный размерКак можно видеть, тяги установлены, практически аналогично стоковому варианту, но только верх тормашками
None
Полный размерВывешенное состояние машины. Самый внимательный заметит, что рычаги колеса вывешены неравномерно (почему, можно догадаться самому
