Ремонт обогрева заднего стекла своими руками 2

before —> Обогрев заднего стекла автомобиля часто выходит из строя. В большинстве случаев он отказывает не полностью, а фрагментарно: не работают отдельные зоны или нагревательные нити. Заменять в этом случае стекло полностью нерационально.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Существуют различные способы самостоятельного ремонта нитей и других элементов обогрева заднего стекла автомобиля с целью восстановления их работоспособности. Рассмотрим их в данной статье.

p, blockquote 3,0,0,0,0 —> p, blockquote 4,0,0,0,0 —>

Принцип работы

h2 1,0,0,0,0 —> p, blockquote 5,0,0,0,0 —>

Обогрев заднего стекла автомобиля происходит за счет нагревания нанесенных на стекло специальных нитей при протекании через них постоянного тока. Нити выполнены из токопроводящего материала невысокого сопротивления. Суммарный ток обогревателя заднего стекла составляет около 10 Ампер. Количество нитей — около десяти. Таким образом, через каждую нить протекает ток приблизительно 1 Ампер. Нетрудно посчитать по закону Ома, что сопротивление нити составляет около 12 Ом.

p, blockquote 6,0,0,0,0 —> adsp-pro-1 —>

Нити обогревателя наносятся при технологическом процессе изготовления заднего стекла на заводе несколькими способами:

Чем восстановить высохший клей — карандаш для склеивания бумаги и как?

p, blockquote 7,0,0,0,0 —>

Читайте также:

Где в глушителе находится катализатор

электрохимическим;
вакуумным напылением (самый надежный метод);
наклеиванием.

В химический состав таких нитей могут входить различные элементы, сплавы и композитные материалы: смолы, медь, графит, никель, хром, вольфрам. Производитель не заявляет о технологии производства, поэтому для каждой технологии (стекла с обогревом) приходится подбирать соответствующий способ восстановления работоспособности.

p, blockquote 8,0,0,0,0 —>

Например, пайка практически невозможна, если нити были напылены в вакууме углеродным составом. В этом случае эффективны только токопроводящие клеи.

p, blockquote 9,0,0,0,0 —>

https://youtube.com/watch?v=GAQETf6aOBo

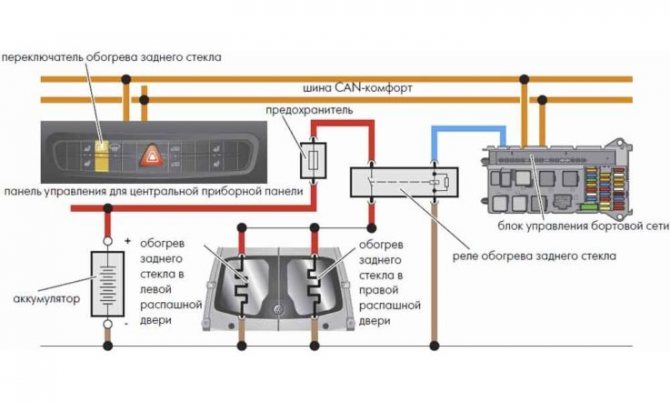

Схема работы

Чтобы знать, как восстановить обогрев заднего стекла автомобиля и с высоким уровнем профессионализма подойти к выполнению ремонта, изучите принцип работы и электрическую схему подключения проводов. От клеммы+ аккумулятора питание направляется на замок зажигания, далее на предохранители и в последнюю очередь на контроллер. После такого пути оно следует на силовой контакт реле. Кузов ТС связан с минусовым выводом аккумулятора. Активация обогревателя подает напряжение на релейную обмотку, далее силовые контакты замыкаются, также происходит соединение релейных выводов. Ток течет по параллельно соединенным лентам обогревателя, далее попадает на минусовый вывод через корпус машины.

Помните, активация обогревателя возможна только при активированном ключе зажигания.

В некоторых случаях в роли располагающего к активации фактора выступает запущенный мотор. Такая особенность обусловлена тем, что аккумулятор не должен преждевременно разряжаться, а учитывая особенности каждой марки авто, объем потребления данной системы может составлять 10-25 А.

Читайте также:

Аккумулятор по технологии agm или гелевый аккумулятор? что лучше?

Схема подключения

h2 2,0,0,0,0 —> p, blockquote 10,0,0,0,0 —>

Обычно на нити обогрева заднего стекла подается напряжение аккумуляторной батареи через системы предохранителей, переключателей и реле по приведенной ниже схеме.

p, blockquote 11,0,0,0,0 —>

Как качественно переклеить защитное стекло на телефоне повторно самому

p, blockquote 12,0,0,0,0 —>

В некоторых моделях автомобилей подключение обогрева заднего стекла возможно только при заведенном двигателе. Для этого предусмотрено еще одно блокирующее реле. Предохранитель, установленный по цепи питания обогревателя, обычно имеет номинал более 15 Ампер.

p, blockquote 13,0,0,0,0 —>

Почему не работает обогрев заднего стекла: причины, как проверить, поиск места отказа

h2 4,0,0,0,0 —> p, blockquote 16,0,0,0,0 —>

Если перестал работать обогрев заднего стекла или он работает, но с перебоями, то это может быть связано со следующими причинами:

p, blockquote 17,0,1,0,0 —>

Читайте также:

Как снять бак с шевроле ланос

Даем любимой книге вторую жизнь – реставрация книги своими руками

1. Неисправность электрооборудования автомобиля

p, blockquote 18,0,0,0,0 —>

Поиск места отказа следует начинать с предохранителя, который обслуживает обогреватель. Если он исправен, далее проверяют выключатель (кнопку) обогревателя, реле, электропроводку к контактам обогревателя.

p, blockquote 19,0,0,0,0 —>

Кнопку выключателя обогрева заднего стекла проверяют с помощью мультиметра. Ее контакты часто подгорают в результате протекания большого тока. В таком случае ее необходимо менять.

p, blockquote 20,0,0,0,0 —> adsp-pro-2 —>

Одно из наиболее вероятных мест неисправности электрооборудования – облом (или отгнивание) места крепления контактной клеммы к обогревателю. Ремонт в таком случае затруднен. Требуется производить пайку с помощью специальных припоев и флюса. Также возможно приклеивание токопроводящей пастой.

p, blockquote 21,0,0,0,0 —>

Читайте также:

Как открыть капот, если порвался тросик

Часто электропроводка повреждается в месте перехода гофры, где расположена проводка от кузова к двери багажника. Требуется вскрытие гофры, извлечение проводки, поиск обломанного проводника и устранение места обрыва.

p, blockquote 22,0,0,0,0 —>

2. Обрыв нитей накала

p, blockquote 23,0,0,0,0 —>

Такая неисправность может быть связана с удалением солнцезащитной пленки, механическими царапинами на стекле, естественным износом.

p, blockquote 24,0,0,0,0 —>

Видео — как проверить обогрев заднего стекла мультиметром:

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,0 —>

Для поиска конкретного места разрыва нити, если оно незаметно на глаз, необходимо воспользоваться мультиметром. Его щупы следует заточить или соединить с швейными иглами. Это необходимо, чтобы обеспечить надежный контакт щупов с нитями обогревателя. Сначала визуальным или тактильным (прикоснуться) методом определяют неисправную нить (нити). Она не нагревается. Затем измеряют сопротивление на крайних участках нити.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Обычно сопротивление около 2-5 Ом. Далее начинают перемещать один щуп вдоль оборванной нити, измеряя сопротивление. Оно остается постоянным до тех пор, пока не достигнуто место обрыва.

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

После определения места повреждения нити, его необходимо пометить с помощью маркера.

p, blockquote 31,0,0,0,0 —>

Как найти причину

Все манипуляции по поиску причины поломки стоит совершать после проверки предохранителя. Также часто сам характер поломки может подсказать путь к поиску неисправности.

К примеру, вместе с обогревом заднего стекла перестала работать лампочка в кнопке. Вполне вероятно, что это всего лишь совпадение, так как лампочка могла просто перегореть. Но смежность говорит о вероятности отсутствия питания, поступающего к кнопке. В таком случае, согласно приведенной выше схеме, вам необходимо проверить цепь от замка зажигания, выводы 1 и 9, 2 и 4 на монтажном блоке, 85 и 86 контакты реле, а также саму кнопку.

Нагревание нитей отсутствует, но лампочка в кнопке после включения работает. В таком случае питание к кнопке точно приход, поэтому поломка в цепи после включателя. Необходимо проверить предохранитель F4, реле включения обогрева и соответствующие выводы в монтажном блоке, а также контакты нитей обогрева.

Стекло оттаивает лишь частично, что свидетельствует об обрыве некоторых нитей накаливания.

Проверка питания

Для диагностики обрыва цепи вам нужно знать правила использования мультиметра. В режиме измерения постоянного тока (DCV) вам нужно последовательно проверить, поступает ли напряжение к тем либо иным выводам.

Для проверки питания, поступающего к реле, его необходимо извлечь из монтажного блока. Для проверки вам потребуется мультиметр (в режиме постоянного тока, до 20 V) либо контролька. Включите обогрев заднего стекла. Если на 85 и 86 выводах реле есть ток, значит неисправность в самом реле либо в последующих элементах цепи.

Для проверки работоспособности самого реле его также нужно извлечь из блока.

Вы можете использовать мультиметр в режиме измерения сопротивления или, так называемую прозвонку. Загорание разных лампочек помогает определить + и -; в некоторых устройствах присутствует звуковое сопровождение.

Для проверки катушки, расположенной в реле, соедините щупы с контактами 85 и 86. Если мультиметр покажет бесконечное сопротивление, а в контрольке не загорится красный индикатор, свидетельствующий о КЗ, то катушка сгорела либо отпаялись контакты. Для последующей проверки присоедините к 85 и 86 выводам питание от АКБ. После щелчка, свидетельствующем о работоспособности катушки, должен появиться контакт между выводами 30 и 87.

Если вы не хотите проверять по отдельности реле и выводы 85, 86 в монтажном блоке, проверьте, есть ли напряжение на выводах 10 (Ш9) и 5 (Ш8). Наличие напряжения будет фактом того, что реле и дорожки монтажного блока вполне работоспособны.

Статья в тему: Как правильно ездить на коробке автомат — советы по вождению машины с АКПП

Если при поисках неисправности вы обнаружили окисление контактов, зачистите поверхность наждачной бумагой либо надфилем. Ремонт обогревателя на этом будет закончен.

Поиск обрыва нагревательного элемента

Существует масса способов обнаружения обрыва токопроводящих нитей. Для поисков вы можете использовать мультиметр в режиме измерения сопротивления. Вам необходимо измерить сопротивление в начале и в конце каждой нити. Значение должно быть примерно одинаковым. Если на экране загорится значение 1, это будет свидетельствовать об обрыве. Можете подключить к выводам нитей АКБ. Мультиметр необходимо перевести в режим измерения постоянного тока. Плюсовой щуп закрепите на плюсовом выводе нагревательного элемента, а минусовой прикладывайте к середине каждой нити. Значение должно быть равно половине величины заряда АКБ.

Чтобы локализировать место, производите измерение таким же способом, начиная от края нити. Расположите щупы на расстоянии, к примеру, 10 см и продвигайтесь к краю нити. Чтобы не повредить чрезмерно тонировку, можете припаять к выводам щупов иголки. Так вы сможете незаметно проткнуть пленку и не нанести вред самим нитям.

Как починить обогрев заднего стекла своими руками

h2 5,0,0,0,0 —> p, blockquote 32,0,0,0,0 —>

Для проведения ремонта обогрева заднего стекла следует приобрести специальный токопроводящий клей либо готовые наборы для ремонта обогревателя. Необходимо внимательно ознакомиться с технологией ремонта, которая должна быть описана на упаковке или прилагаемой инструкции на русском языке. Успех ремонтных работ определяется строгим соблюдением указанной в инструкции технологии.

p, blockquote 33,0,0,0,0 —>

Видео — ремонт нитей обогрева заднего стекла своими руками:

p, blockquote 34,0,0,0,0 —> p, blockquote 35,1,0,0,0 —>

Обзор наборов и клея для ремонта нитей и контактов обогрева заднего стекла

h2 6,0,0,0,0 —> p, blockquote 36,0,0,0,0 —>

Набор Permatex PX 09117

h3 1,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

adsp-pro-7 —>

В набор входят:

p, blockquote 38,0,0,0,0 —>

клей для нитей 1,4 мл;
клей для контакта 0,8 мм;
кисточка для нанесения клея;
шаблон;
наждачка;
салфетка-активатор;
спиртовая салфетка.

Способ применения при ремонте контактов

p, blockquote 39,0,0,0,0 —>

зачистить и обезжирить поверхности;
зачистить контакты;
протереть активатором поверхности, 5 минут подождать;
нанести небольшую (!!!) каплю клея, чтобы она не выступила за склеиваемые поверхности;
прижать контакты;
дать сутки на высыхание.

Способ применения при ремонте нитей

p, blockquote 40,0,0,0,0 —>

обезжирить поверхность, на которую будет наноситься нить;
прикрепить шаблон;
подождать 20 минут;
повторить нанесение 3-4 раза с интервалами по 20 минут;
обогреватель включать через 24 часа.

Стоимость такого набора около 1000 рублей.

p, blockquote 41,0,0,0,0 —>

Клей AVS A78358S

h3 2,0,0,0,0 —>

Такой токопроводящий клей для ремонта нитей обогрева заднего стекла 2 мл стоит около 200 рублей.

p, blockquote 42,0,0,0,0 —>

p, blockquote 43,0,0,0,0 —>

Клей Permatex РХ 21351

h3 3,0,0,0,0 —>

Токопроводящий клей для ремонта нитей обогрева заднего стекла.

p, blockquote 44,0,0,0,0 —>

p, blockquote 45,0,0,0,0 —>

Цена клея около 400 рублей.

p, blockquote 46,0,0,0,0 —>

Видео — как приклеить контакты обогрева заднего стекла не снимая стекла:

p, blockquote 47,0,0,0,0 —> p, blockquote 48,0,0,0,0 —>

Технология ремонта приблизительно одинаковая для всех клеев промышленного изготовления. Главное – хорошо обезжирить поверхности и не спешить. Если не удается найти специальные составы для ремонта, можно попробовать их изготовить самостоятельно или воспользоваться другими методами восстановления.

p, blockquote 49,0,0,0,0 —> adsp-pro-3 —>

Восстановление поврежденных нитей обогрева на стекле с пленкой

Замерзание и запотевание заднего стекла приводят к уменьшению обзорности, что ограничивает контролю над дорожной ситуацией. В статье рассмотрим все компоненты обогрева, а также их возможные неисправности. Покажем, как выполняется ремонт обогрева заднего стекла.
Чтобы без проблем найти неисправность обогревателя заднего стекла, рассмотрим устройство системы. Все элементы представлены на принципиальной схеме.

Монтажный блок.
Реле включения подогрева.
Замок зажигания.
Кнопка на приборной панели. Внутри кнопки установлена лампочка, которая загорается при включенном обогреве и зажигании.
Соответствующий значок на приборной панели, дублирующий информацию о включенном обогреве.
Токопроводящие нити, расположенные на заднем стекле.

Принцип работы всей системы заключается в нагревательном эффекте, проявляющемся при прохождении тока через нагревательный элемент. Таковым в системе обогрева заднего стекла является сеть токопроводящих нитей. При включении зажигания в 3-е положение (On) через предохранитель (в нашем случае F7) подается питание к кнопке включения системы.

После нажатия кнопки ток, зажигая контрольную лампочку, поступает к соответствующему значку на приборной панели и обратно в монтажный блок к реле включения. После замыкания соответствующих контактов реле происходит подача питания ( ) к одному из выводов системы токопроводящих нитей. Второй вывод подключен к кузову автомобиля, соответствующему минусовому выводу АКБ.

Таким образом через нити начинает течь ток.

Теперь нам легче понять, как отремонтировать обогрев заднего стекла. Для успешного ремонта обогрева заднего стекла автомобиля желательно уметь читать электрические схемы, так как не ко всем автомобилям вы найдете столь понятно изображенные элементы, как на предоставленной нами схеме.

Неисправности

Перегорание предохранителей. Ремонт обогрева заднего стекла закончится установкой нового предохранителя нужного номинала (информация о выборе и замене предохранителей);
обрыв нитей накаливания, что является второй по частоте возникновения причиной. Чаще всего к обрыву приводит неаккуратное снятие тонировочной пленки. Даже малейший пробел приведет к тому, что по всей длине нити не будет течь ток;
обрыв, перетирание электрических цепей между компонентами системы обогрева;
неисправность реле или кнопки включения;
окисление контактов разъемов, вывода массы токопроводящих нитей, отламывание контактов заднего стекла (они приклеены на специальный токопроводящий состав).

К примеру, вместе с обогревом заднего стекла перестала работать лампочка в кнопке. Вполне вероятно, что это всего лишь совпадение, так как лампочка могла просто перегореть.

Но смежность говорит о вероятности отсутствия питания, поступающего к кнопке.

В таком случае, согласно приведенной выше схеме, вам необходимо проверить цепь от замка зажигания, выводы 1 и 9, 2 и 4 на монтажном блоке, 85 и 86 контакты реле, а также саму кнопку.

Нагревание нитей отсутствует, но лампочка в кнопке после включения работает. В таком случае питание к кнопке точно приход, поэтому поломка в цепи после включателя. Необходимо проверить предохранитель F4, реле включения обогрева и соответствующие выводы в монтажном блоке, а также контакты нитей обогрева.

Стекло оттаивает лишь частично, что свидетельствует об обрыве некоторых нитей накаливания.

Проверка питания

Для проверки работоспособности самого реле его также нужно извлечь из блока.

Для проверки катушки, расположенной в реле, соедините щупы с контактами 85 и 86.

Если мультиметр покажет бесконечное сопротивление, а в контрольке не загорится красный индикатор, свидетельствующий о КЗ, то катушка сгорела либо отпаялись контакты.

Если вы не хотите проверять по отдельности реле и выводы 85, 86 в монтажном блоке, проверьте, есть ли напряжение на выводах 10 (Ш9) и 5 (Ш8). Наличие напряжения будет фактом того, что реле и дорожки монтажного блока вполне работоспособны.

Читать далее: Ремонт стоп-сигнала своими руками: где находится выключатель, лягушка и повторитель

Если на экране загорится значение 1, это будет свидетельствовать об обрыве. Можете подключить к выводам нитей АКБ. Мультиметр необходимо перевести в режим измерения постоянного тока. Плюсовой щуп закрепите на плюсовом выводе нагревательного элемента, а минусовой прикладывайте к середине каждой нити.

Значение должно быть равно половине величины заряда АКБ.

Ремонт обогрева заднего стекла невозможен без специального токопроводящего состава. Для крепления клемм к элементу можно использовать специальный клей. Для восстановления нитей существуют специальные ремонтные составы.

Стоимость их вполне демократична, да и найти их можно практически в каждом отделе автотоваров. Также существуют методы самостоятельного изготовления токопроводящих составов.

Ремонт обогревателя происходит следующим образом:

удалите с места обрыва тонировку. Используйте линейку и канцелярский нож, чтобы аккуратно обрезать пленку только по периметру места обрыва нити;
обезжирьте поверхность;
наклейте малярный скотч, оставив внутри место под ремонтный состав;
нанесите токопроводящий клей;
оторвите скотч. Не дожидайтесь высыхания состава, так как есть вероятность, что впоследствии вместе с ним отлипнет и слой с ремонтной площади.

Не наносите слишком толстый слой, так как это уменьшит сопротивление и, как следствие, температуру в зоне ремонта.

Отремонтированный таким способом нагревательный элемент будет дальше верой и правдой служить вам.

Первым делом необходимо будет протереть место обрыва нити обогрева ветошью, смоченной в растворителе. После обезжиривания надо наклеить два куска изоленты ровно под линией и над линией. На саму нить изоленту заводить не нужно.

Чем аккуратнее вы наклеите изоленту, тем меньше будет бросаться в глаза проведенный ремонт, поэтому делайте все без спешки и суеты.

Далее необходимо будет зачистить участок между полосками изоленты с помощью наждачки (ее нужно сложить вдвое). Старайтесь делать это предельно аккуратно. И после этого нужно еще раз обезжирить поверхность.

Затем необходимо нанести на поврежденный участок токопроводящий клей, причем нужно будет сделать «нахлест» на целую нить по 10 мм в каждую сторону. Клей наносится тонким слоем, затем все лишнее убирается с помощью канцелярского ножа. Оставляем сохнуть 24 часа.

Через сутки нужно будет провести канцелярским ножом вдоль линий обогрева и изоленты снизу и сверху, чтобы отрезать застывший клей от краев изоленты.

Это необходимо для того, чтобы потом можно было легко удалить полоски изоленты, не повредив при этом восстановленную линию обогрева заднего стекла. Если делать все аккуратно, то никаких проблем не возникнет.

В данном случае сначала необходимо будет аккуратно удалить пленку на поврежденном участке стекла. Для этого прикладываете металлическую линейку ровно под нитью обогрева, и в данном месте прорезаете плёнку снизу. Таким же образом нужно сделать над поврежденной линией.

И далее необходимо прямо по месту повреждения сделать маленький вертикальный надрез по самой пленке. После этого подцепляем края пленки с одной и другой стороны, она раскроется, как лепесток. Затем края пленки нужно аккуратно обрезать ножом.

Ну а дальше выполняем все те же операции, что и в первом случае. После высыхания клея (через сутки) удаляете полосы изоленты, и у вас нить обогрева будет работать, как раньше. В принципе, ничего сложного тут нет.

Подробно о том, как восстановить нити обогрева заднего стекла автомобиля, можете посмотреть в видеоролике на нашем сайте.
