Перегорание ламп ближнего света на любом автомобиле, в том числе и Нива Шевроле, является частым явлением, так как они подвергаются наибольшему износу. Обращаться в сервисный центр для их замены нет никакого смысла, так как для самостоятельного выполнения этой операции потребуется лишь несколько минут свободного времени. В данной статье мы подробно рассмотрим, как осуществляется замена лампы ближнего света на Нива Шевроле.

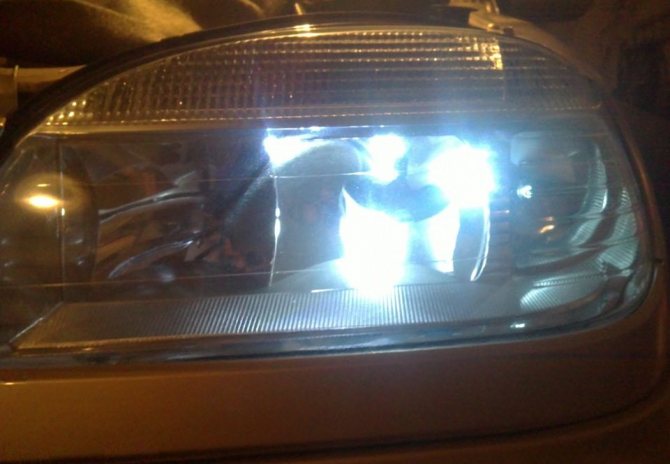

Фонарь ближнего света Нива Шевроле

Выбор лампы

Тип

Итак, если на вашем автомобиле не горит лампочка ближнего света, то, скорее всего, причиной тому является ее перегорание. Соответственно, прежде чем притупить к замене, нужно выбрать и приобрести новую лампу.

Для этого, прежде всего, необходимо разобраться какая лампа ближнего света на Нива Шевроле установлена. Существует два их типа:

Галогенная лампочка стандарта H7

В нашем случае потребуется лампа ближнего света Н7 – на Нива Шевроле блок фара разделена на два отсека, соответственно используются отдельные однонитевые лампочки для ближнего и дальнего освещения.

Совет! Приобретать лампочки лучше комплектами, т.е. сразу для правой и левой фары. В противном случае их световой спектр может не совпадать. К тому же срок службы у световых элементов обычно практически одинаковый.

Ксеноновая лампочка H7

На что обращать внимание при выборе

Конечно, помимо типа конструкции осветительного элемента необходимо еще обратить внимание на некоторые его характеристики. Наиболее важным параметром является мощность светового потока. Во многом он зависит от принципа работы осветительного элемента.

Ниже приведем сравнение мощности световых потоков на один ватт мощности разных типов ламп:

От принципа работы осветительного элемента зависит не только мощность светового потока, но и его цена. Наиболее доступными являются галогеновые лампочки, а самыми дорогими – ксеноновые и светодиодные.

На фото – светодиодная лампочка

Следует о, помимо дешевизны обладают и другими достоинствами:

• Хорошая проникающая способность светового потока. Поэтому они лучше других освещают дорогу в непогоду.
• Не требуют установки дополнительного оборудования, в отличие от светодиодных и ксеноновых. Поэтому не составляет труда выполнить замену лампочки своими руками.

Поэтому, несмотря на меньшую яркость и желтоватый цвет светового потока, они являются наиболее распространенными.

Совет! В продаже можно найти галогенные лампочки, которые обеспечивают белый или голубоватый световой поток, приближенный к свету ксенона.

Схема блок-фары

Противотуманные фары

Качественные ПТФ должны освещать пространство перед машиной и по бокам, а сектор распространения составляет около 60°. Вертикальное рассеивание не должно иметь значение больше 5°. Форма противотуманных источников света не имеет значения. Для установки оптики используют специальный кронштейн крепления дополнительных фар Нивы. Его размещают на переднем бампере.

В противотуманные фары на Ниву часто устанавливают галогенные лампы H1, но допустимы и H2, H3 и H7. Газоразрядные изделия монтировать в такие приборы запрещено, поскольку они ослепляют водителей как встречных, так и попутных машин. В галогенной оптике источник света — это статичная нить накаливания, поэтому пучок света получается сфокусированным.

Замена лампы

Замена лампочки ближнего света на Нива Шевроле, как уже было сказано выше, осуществляется довольно просто.

Главное – соблюдать следующую последовательность:

• Прежде всего нужно открыть капот и отключить клемму аккумулятора «-». Если работа ведется над левой фарой, то для удобства аккумулятор можно полностью демонтировать. С правой стороны можно демонтировать бачок омывателя стекла, что также даст больше рабочего пространства.
• Затем нужно снять заглушку блок-фары, которая фиксируются защелкой, выполненной из каленой проволоки. У некоторых модификаций используются две круглые заглушки, установленные над отсеками ближнего и дальнего освещения. В этом случае нужно просто открутить заглушку (на фото под номером 6).
• После демонтажа кожуха надо отсоединить своими руками колодку с проводами от цоколя.

Пружинная защелка

• Далее нужно демонтировать защелку, которая прижимает цоколь к снованию фары. Пружинку нужно просто сжать пальцами и вывести ее края из цоколя.
• Теперь можно изъять перегоревшую лампочку и установить на ее место новую.
• Затем работа выполняется в обратном порядке – устанавливается фиксирующая пружина, надевается колодка на контакты цоколя и затем монтируется кожух, который фиксируется защелкой, или круглая заглушка.

Обратите внимание! В процессе замены лампочки нельзя касаться стеклянной колбы, так как на ее поверхности останутся отпечатки. Они приведут к увеличению температуры в этом месте и быстрому перегоранию осветительного элемента.

Вот, собственно, и вся инструкция по замене лампы. (См. также статью Схема электропроводки Нива Шевроле: особенности.)

Схема электропроводки ближнего и дальнего света Chevrole Niva

Регулировка фар нива 21214 своими руками видео

Содержание

Нива вседорожник. Регулировка света фар

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Регулируются фары вращением винтов 1 и 7, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Нива вседорожник. Схема регулировки света фар

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сидении водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Начертите на экране вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.

Если на автомобиле имеется гидрокорректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем.

Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи или отключается), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 7 (см. рис. Регулировка фар) световые пучки фар.

Другие возможные неисправности

Если не горят фары ближнего света на Нива Шевроле после замены ламп, то причины неисправности могут быть следующие:

• Перегоревшие предохранители;
• Плохой контакт разъемов – в этом случае разъем легко надевается на контакты и плохо фиксируется, либо на контактах присутствует заметная окись;
• Обрыв проводки машины на участке от фары до блока предохранителей;
• Неисправный выключатель или реле ближнего света – в отличие от предыдущих случаев, при таких неисправностях не горят сразу две фары.
• Плохой контакт провода массы в самой фаре – в этом случае не горят все источники освещения в блок-фаре.

Во всех этих случаях восстановить освещение не составит труда. Главное – правильно установить причину неисправности. Для этого может понадобиться мультиметр, который позволит определить участок обрыва цепи.

Передние фары

Передняя оптика на Ниву может быть заменена штатным светом производства Wesem. Детали не уступают по качеству изделиям бренда Hella, однако стоят намного дешевле. Выглядят изделия Wesem аналогично заводским, отличие в форме стекла — оно более плоское. Эту фирму выбирают автолюбители, которым важно качество света. При использовании моделей польского производства светотеневые границы при включенном ближнем свете довольно четкие.
Альтернатива от компании Wesem представляет собой яркие источники света, защищенные от попадания воды. Их можно использовать при переездах через ручьи, речки, пруды, болото.

Задние фары

Беспроблемная установка задней оптики возможна только при выборе заводского варианта. Какие-либо аналогичные решения чаще всего оказываются больше или меньше по размеру. При покупке задних фонарей Нивы стоит ориентироваться на продукцию следующих производителей:

1. ОСВАР, ДААЗ. , а реализуемые ими расходники отличаются оптимальной яркостью.
2. ProSport — хрустальные фары, формирующие яркое освещение дорожного полотна за счет конфигурации стекла.

Поменять задние фонари можно в такой последовательности:

1. Вынуть колодку проводов.
2. Открутить несколько гаек «на 8» изнутри.
3. Повторить манипуляцию снаружи.
4. Освободившуюся оптику потянуть на себя.
5. Вынуть из корпуса фары лампы, надавив на них и повернув против часовой стрелки.
6. Заменить фары на новые и установить в обратной последовательности.

При замене оптики на Ниве стоит соблюдать требования Основных положений по допуску транспортных средств к эксплуатации.

А еще интересно: Силовой бампер на Ниву: купить или сделать своими руками

Рекомендации

При выполнении работ следует придерживаться простых рекомендаций:

• при смене оптики нужно выполнять замену с обеих сторон, чтобы избежать неравномерного светового пятна;
• если болты где-либо не поддаются откручиванию, стоит обработать их антикоррозийным составом и оставить на 15 минут. Желательно использовать более надёжные инструменты с головками, чтобы не «слизывать» грани;
• все манипуляции стоит выполнять без сильного давления или рывка;
• во время работ следует избегать использования молотка и других тяжёлых инструментов;
• замену проводить только с отключенным питанием;
• работать следует в перчатках, чтобы не травмировать рук.

На автомобиле «Нива-21214» все осветительные приборы снимаются и устанавливаются довольно просто, с минимальным количеством дополнительных разборок. При аккуратном и спокойном монтаже и демонтаже проблем возникнуть не должно, всё можно выполнить самостоятельно.

Читать новости о новой Ниве

• Ремонт корректора фар своими руками; видео о гидрокорректорах
• Схема электрооборудования Шевроле Нива и ее описание
• Тормозные колодки на ВАЗ 21214: выбор и замена
• Как отключить абс на шевроле нива
• Лучшие фары для нивы — Авто журнал Инкам Авто
• Регулировка фар ВАЗ 2114 и 2115: советы и рекомендации
• Тюнинг фар на Ниву 21213(4) — варианты качественного освещения
• Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)

Тюнинг оптических элементов «Нивы 21214»

Модернизация и тюнинг на моделях 21213 и 21214 часто включает изменение стекла на фонаре или материалов конструкции отражателя. В других случаях требуется не столько тюнинг, сколько ремонт: перепайка выгоревших контактов, замена мутной оптики, устранение разрушенного отражателя или блока. Большинство работ в освещении можно выполнить самостоятельно, чем и пользуются автолюбители.

Чтобы явно выделиться на дороге среди аналогичных автомобилей, возможно установить танковые фары. Сегодня такой вариант тюнинга является самым популярным и эффективным. Чтобы установить передние и/или задние танковые фары «Нива 2121», необходимо устранить ободок и изъять сам отражатель. Работы должны выполняться аккуратно, чтобы предотвратить нанесение повреждений конструкции. Для выполнения поставленной задачи нужно открутить 4 болта и отсоединить корпус.

А еще интересно: ВАЗ Нива 2121 тюнинг рекомендации

Метод весьма популярен, его можно выполнить в несколько этапов:

1. После завершения установки желаемых лампочек нужно настроить фары «Нивы». При отсутствии опыта регулировки лучше довериться специалисту.
2. Когда установка и регулировка завершены, нужно подключить их к системе питания.
3. Прежде чем монтировать задний фонарь, нужно проверить, присутствует ли уплотнитель и убедиться в его качестве. В месте соединения не должно быть видно никаких просветов, иначе внутри появится конденсат, который приведёт к выходу из строя лампы.
4. Если просветы всё-таки имеются, нужно снять фару и обработать участок по периметру соприкосновения с помощью герметика.

Рекомендована замена приборов освещения на аналогичные, но других производителей

В отношении монтажных работ противотуманных фар всё легко, нужно со стороны двери в области багажника открутить панели из пластика и отключить разъём. Изнутри будет представлен оптический элемент, его следует снять, для чего потребуется выкрутить пару гаек.
