Спустя какое-то время, при эксплуатации, спидометр в машине может начать привирать, вместе со скоростью неверно показывая и пройденный машиной путь. Спидометр может начать привирать, если на автомобиль поставить колеса с характеристикой профиля отличающейся от рекомендованного. В этом случае, сбой в работе приборов случается по причине изменения радиуса качения колес. В то же время, верные значения скорости и пробега, имеют крайне важное значение для водителя, так как с их помощью можно правильно распланировать не только расходы на бензин, но и не стать жертвой недоразумений со стороны работников ГИБДД, так как можно случайно превысить скорость.

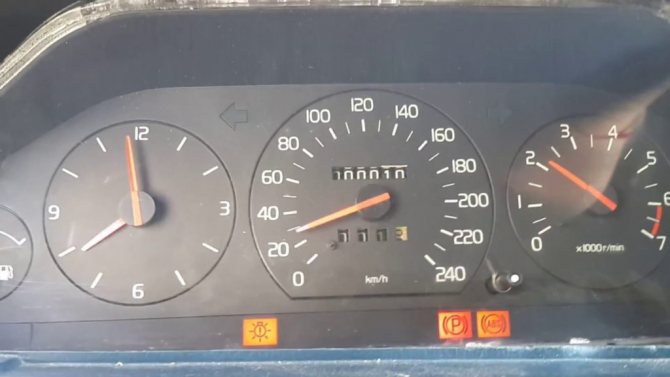

Поэтому проверка точности работы спидометра очень важный момент. Такую проверку можно провести, даже не прибегая к демонтажу прибора с панели авто. Так же не потребуется никаких специализированных устройств. Последовательность действий должна быть слежующая:

1. колеса, которые не являются ведущими – блокируются упорами;
2. ведущие колеса вывешиваются;
3. машину нужно завести;
4. педалью газа спидометр доводится до 40 км/ч;
5. обычным секундомером замеряется время между парой любых показаний пробега.

Каждый измерительный прибор имеет погрешность

Таково непреложное правило метрологии. Абсолютно каждый прибор может привирать, не только тот, что расположен в автомобиле. К примеру, любой летчик расскажет, что самолетные приборы регулярно показывают не правду, поэтому им приходится брать в расчет разнообразные поправки к показаниям приборов. Иначе летчики попросту не смогут быть уверенными в реальности значений.

Поэтому вопрос будет состоять не в том, обманывают ли приборы людей в принципе, а в том, какова их погрешность? Насколько это важно для водителя? Следует ли это принимать во внимание? Если да, то каким образом? Большинству людей не нужны заумные формулы и диаграммы, а те, кому все-таки это надо, могут с легкостью найти это на специализированных сайтах.

Любой более-менее внимательный водитель, хотя бы раз обращал внимание, что в поездках, особенно дальних, всегда есть несоответствия. Этому можно найти простое и понятно объяснение, без лишних, мало кому интересных подробностей, вроде математических формул и сложных расчетов по ним. Однако, в первую очередь, нужно обговорить несколько моментов, считающихся общими для всех.

Инструкция по установке

Крепежная площадка – панель, которая имеет два контакта и замок для крепежа устройства. Первый шаг – установка панели на одном из стандартных участках велосипеда:

• Кронштейн (вынос) руля. Оптимальное место для компьютера, имеющего большие габариты и несколько кнопок для управления;
• Центр руля – безопасное место, которое идеально подойдет для компактного устройства;
• Край грипсов – позволяет расположить велокомпьютер близко к рукам, что облегчает управление механизмом.

Для того чтобы надежно закрепить площадку в области руля, можно использовать одноразовые жгутики, которые требуют крепкого затягивания. Это связано с тем, что при съеме устройства основная нагрузка приходится на площадку. Для обеспечения сильной фиксации применяется подложка резинового типа. Такой элемент позволит избежать скольжения по поверхности руля.

Монтаж датчика и сенсора

Установка датчика и магнита – сложный процесс, погрешности в котором недопустимы. Приемлемая дистанция между компонентами системы и осью колеса – 10 сантиметров. Это позволит снизить погрешность в измерениях, вызванных воздействием центробежной силы на магнит.

Геркон (датчик) монтируется на амортизационную вилку при помощи жгутиков или металлических хомутков. Перпендикулярное расположение Геркона к оси магнита – самое оптимальное решение для установки датчика.

После монтажа сенсорной части на спице необходимо закрепить магнит. Измеряем точное расстояние от датчика до магнита. Оно не должно превышать 2 мм, иначе погрешность показателей будет большой. Магнит затягиваем так, чтобы вибрации колеса не смещали его.

Если владелец велосипеда решил закрепить устройство на заднее колесо, то основной акцент делается на длине жгутиков. Необходимо подобрать длину так, чтобы контакт между элементами не был потерян из-за вибрации колеса.

Преимущество крепежа датчика и магнита спереди – простота монтажа и снижение рисков того, что провода порвутся при перекручивании руля. Если компьютер беспроводной, то устанавливая его на переднее колесо, владелец значительно экономит заряд элемента питания.

Следующий шаг – размещение провода таким образом, чтобы конструкция выглядела эстетично. Важно правильно определить длину. Это позволит избежать возможных проблем: задевание других конструкций, создание помех во время перемещения и т.д.

Длина провода определяется следующим образом: ведем провод к велокомпьютеру, не перегружая вилку, с запасом 10-20 сантиметров. Крепим контакты и убираем остаток. Установка осуществляется одним из двух методов:

• По колонке руля. Провод закрепляется на специальных жгутиках. Снизу рамы остается напуск;
• По тормозному тросику. Имеет смысл немного спустить тросик. Не рекомендуется обматывать тормозной тросик проводом. Такое действие не только испортит вид, но и сделает демонтаж конструкции сложным.

Способ, как устанавливать велокомпьютер беспроводного типа, проще. Если датчик и магнит помещены в один корпус, то для начала работы достаточно проложить провод между ними.

Из-за чего спидометр может давать не точные показания

Точность, с которой данный прибор говорит о своей работе (так же, как и у многих других измерительных приборов, без разницы каких параметров), зависит от величины его погрешности. Все приборы, которыми что-то когда-то измеряется, обладают собственной погрешностью. Она может быть различного характера. Из-за инструментальных неполадок, методически неправильной работы, или других факторов.

Приборов, которые бы показывали абсолютно точно, просто не существует на свете. Даже больше (каждый, кто занимается метрологией, согласится с этим) никому и никогда еще не удавалось измерить хотя бы какую-то одну величину абсолютно точно. По большей части этого и не требуется. Так как толку от знания сотых цифр после запятой в скорости машины, обывателю знать вообще бессмысленно.

Очень часто начинающему мастеру тахографии приходится сталкиваться с этим вопросом.

Т.к. очень часто при установке тахографа приходится менять компоненты измерения скорости датчик скорости и спидометр. Но как правило в замен аналоговых спидометров устанавливаются новые спидометры с программированным коэффициентом К.

Мастер после установки спидометра введя пин код от секретного меню может войти в режим программирования спидометра и изменить данный параметр. Пин код от спидометра находится под задней пломбировочной крышкой. Обратите внимание, что на некоторых моделях спидометров данный пин код от завода изготовителя приклеивается на маленький стикер который со временем просто исчезает по ряду причин.

И так все хорошо, если спидометр новый либо мы достали старый спидометр и обнаружили там тот самый пин код который дает возможность поменять коэффициент К спидометра. Но, что же делать если к примеру пин кода нет, утерян, стерт либо спидометр не имеет функции программирования, коэффициент К прошит в нем заводом изготовителем, к примеру как на панелях ГАЗель и многих других.

На самом деле все просто, при условии того что мы знаем, что делать. Мы установили тахограф, провели все соединения, откалибровали тахограф, W тахографа нам известно, затем мы берем сигнал с контакта В7 тахографа и подаем его на вход спидометра, конечно же из-за разницы коэффициентов сигнала спидометра и тахографа мы увидим не соответствия показаний скорости.

Благо если мы установили цифровой тахограф с программированным выходом В7 в этом случае, выходной коэффициент сигнала скорости на спидометр мы можем подстроить согласно коэффициенту К спидометра прошитому с завода который необходимо вычислить.

И так начнем вычисление К спидометра, за основу берем спидометр программированный но при условии что пароля мы от него не знаем соответственно и коэффициента К тоже.

Для вычисления К спидометра необходим программатор тахографов, который должен быть в арсенале у каждой порядочной мастерской, мы будем проводить наши вычисления при помощи программатора для тахографов TS-2010. Так вот тут обращаю особое внимание жуликов: программатором тахографов изменить пробег в спидометре нельзя!

Опишу вкратце наши действия: в общем все просто как в школе, у нас есть значение которое нам не известно К спидометра, что бы его вычислить нам необходимо подать на спидометр сигнал с известными значениями скорости и коэффициента К а это мы можем сделать только с помощью программатора. Формула по которой мы потом будем все вычислять на калькуляторе равна:

И так берем программатор и подключаем его выходной сигнальный провод ко входу сигнального провода спидометра , не забывайте что и масса программатора и спидометра должны быть так же подключены в одну точку, иначе ничего не выйдет. Почему? это уже другая тема.

Так вот все у нас подключено, заходим в режим Аналоговые тахографы тест, далее тест спидометра (названия пунктов меню в различных программаторах могут различаться, но я думаю Вы разберетесь)

Задаем параметры выходного сигнала:

• К программатора = 6000
• V программатора = 50,0 км/ч (скорость)
• d = 10000 долго объяснять (в нашем случае этот параметр чем больше, тем лучше дабы не обрывать тест)

Жмем кнопку Start на программаторе и смотрим на стрелку спидометра, она начинает свое отклонение, как видно на рисунке при поступлении сигнала с заданными нами параметрами стрелка спидометра откланяется на значение 61 км/ч.

Берем калькулятор и начинаем вычисление:

Получаем и записываем результат К спидометра = 4918

Далее мы вводим его в программатор и производим данный расчет на разных скоростях 20,50,80,110

После всех наших нехитрых действий данный полученный коэффициент мы записываем в параметры выходного сигнала тахографа В7.

Получаем: наш тахограф измеряет сигнал с датчика скорости по средствам своих вычислений к примеру значение 10000 имп. на км. далее обрабатывает этот сигнал и выдает его через программированный выход В7 на спидометр, НО уже с теми значениями что мы и задали 4918 в результате все адекватно отображается и все счастливы. Но не спешите радоваться т.к. после некоторого времени эксплуатации т.с. клиент Вам обязательно позвонит и сообщит о расхождениях пробега тахографа со спидометром, это связано с заложенной погрешностью в спидометре.

Заводы изготовители при производстве спидометров заведомо закладывают в них погрешность занижающую реальную скоростную характеристику согласно ГОСТу. Причем эта погрешность линейна т.е. с увеличением скорости т.с. погрешность возрастает. Если бы погрешность была не линейной то при более качественно и точном измерении коэффициента К спидометра по выше указанному способу можно было бы добиться минимального расхождения, но кто то скажет «мы же измеряли показания движения стрелки скорости на глаз», а вот и нет. Даже при условии, что мы ставим новый спидометр с известным пин кодом с помощью которого мы ввели тот же коэфициент К что и в тахографе, разбег по спидометру будет, причем по опыту могу сказать, что при измерении К спидометра с учетом погрешности ( я имею ввиду выше описанный способ) расхождения между тахографом и спидометром гораздо меньше.

Так же хотелось бы отметить категорию спидометров взаимодействующих с цифровым тахографом по шине CAN, т.е. информация о скорости данные спидометры получают так же с цифрового тахографа НО они не измеряют входной сигнал, его там попросту нет. Информация о скорости просто передается тахографом в спидометр по CAN шине. При использовании связки датчик скорости — цифровой тахограф — CAN спидометр разницы в показаниях обще пройденного пути будет равна нулю. Спидометр CAN это грубо говоря просто индикатор в нем нет своего механизма вычисления скорости. Данные спидометры установлены в европейских грузовиках, в новых моделях МАЗ КАМАЗ калибровать их не то что бы не нужно а не возможно. Совету все таки прочитать что такое CAN шина.

Примечания:

• Как правило на заводах изготовителях спидометров если мы бы брали панель от ГАЗели коэфициент К округлен до сотых. К примеру, если бы при измерениях у нас получилось значение К спидометра= 2548 то его стоило бы округлить до 2500.
• Подключение спидометра с разными коэффициентами возможны при условии наличия программированного выхода в цифровом тахографе В7, к примеру в цифровом тахографе VDO1381 данного выхода нет а в SE5000 есть.

Стандартные значения К зашитые с завода в программируемых спидометрах:

• 811.3802 140мм 12В: 4992
• 81.3802 140мм 24В: 4992
• 87.3802 100мм 24В: 1248

В нашем опыте мы использовали спидометр 140мм 12В 811.3802 с заводским коэффициентом К = 4992, при нашем измерении мы получили К спидометра= 4918 как видите почти попали и это при одном измерении, производите измерения не менее трех раз и будет Вам счастье.

Установка электронного спидометра

Как поставить спидометр на велосипед? Установить электронное приспособление гораздо проще, чем механическое:

• На передней вилке фиксируем считывающий элемент.
• Напротив него на спицу устанавливаем маленький магнит, так чтобы при вращении колеса зазор между ним и датчиком составлял рекомендованное производителем расстояние (обычно от 3 до 10 мм).
• Панель крепления цифрового прибора устанавливаем на руле в наиболее удобном для обзора месте.
• Провод, соединяющий датчик и указатель скорости, закрепляем хомутами так, чтобы он не мешал движению, тормозным колодкам и повороту руля.
• Устанавливаем цифровой прибор на крепежную платформу и приступаем к настройке.

«>

Механические

По своему устройству аналоговые спидометры делятся на следующие виды:

Аналоговый спидометр

Механический спидометр стрелочного типа – единственный из аналоговых видов измерителей скорости, которые до сих пор устанавливаются на многие автомобили. Рассмотрим устройство аналогового спидометра, принцип работы которого основывается на явлении магнитной индукции. Составные компоненты:

Сопутствующим элементом спидометра можно считать счетчик пройденного расстояния, который через червячную передачу соединен с тросиком. мы рассматривали ранее, поэтому заострять внимание на этом не будем.

В полноприводных автомобилях скоростная часть спидометра может находиться в раздаточной коробке.

Принцип работы

Вращение вторичного вала МКПП через главную передачу связано с червяком и шестерней (червячная передача), которая крепится к тросу. Соответственно, вращение вторичного вала провоцирует движение троса, который оборачивается вокруг своей оси внутри кожуха. Трос, тянущийся от КПП к приборной панели, соединен с магнитом, который находится вблизи металлической пластины и соединен со стрелкой. С курса физики все мы знаем о влиянии магнитных полей на ферромагнетики. Вращаясь вокруг своей оси, магнит провоцирует отклонение металлической пластины, как бы утягивая ее за собой. Соответственно, чем выше скорость вращения магнита, тем быстрее будет крутиться металлическая часть, и тем больше будет подыматься стрелка автомобильного спидометра. Именно так работает механический спидометр.

Электронный спидометр

В электронном счетчике отсутствует механическая связь между показаниями на приборной панели и вторичным валом КПП. Способ реализации во многом зависит от устройства датчика скорости, который бывает двух типов:

Еще большее распространение получил электронный спидометр, работающий на эффекте Холла. Если к проводнику или полупроводнику прямоугольной формы приложено постоянное напряжение и его пронизывает под прямым углом линии магнитного поля, на противоположных плоскостях проводника возникает напряжение, которое и было названо в честь первооткрывателя Эдвина Холла.

Частота изменения выходного напряжения будет пропорциональна скорости вращения задающего диска. Именно частота импульсов напряжения позволяет ЭБУ высчитывать фактическую скорость автомобиля. Стоит заметить, что ранее главная функция датчика скорости – показывать скорость движения авто, стала теперь по большей мере сервисной. Датчик скорости используется системой питания двигателя в определенных режимах работы. Поэтому при поломке или некорректной работе электронного датчика мотор может глохнуть при смене передач, неустойчиво работать, терять тягу.

Почему спидометр врет

Любой автомобильный спидометр искажает показания. По большей мере связано это с калибровкой устройств, точно выполнить которую достаточно сложно. Также стоит учесть, что скорость измеряется по вращению лишь одной из оси главной передачи (редуктор, установленный в МКПП). А ведь при повороте колесо, находящееся на внутреннем радиусе, проходит меньшее расстояние, нежели внешнее колесо.

Но главную поправку в показания автомобильного спидометра вносит размерность колес. Чем больше диаметр колеса, тем большее расстояние автомобиль пройдет за один оборот приводного вала.

В среднем измерители врут на 5-10 км/час. Поскольку неточные показания могут стать причиной ДТП, производители автомобилей, калибруя электронные спидометры, перестраховываются. Измеритель скорости на новом автомобиле никогда не будет врать в большую сторону.

Поломки

К основным неисправностям относятся:

• разрушение шестеренок червячной передачи, которые часто изготавливаются из пластика;
• обламывание троса в месте зацепления со скоростной частью, вкручивающейся в КПП;
• окисление контактов датчика, обламывание проводов питания. Проверку питания можно осуществить своими руками при помощи мультиметра;
• неисправность электронной части, располагающейся в щитке приборов.

Предлагаем посмотреть видео процесса базовой диагностики в случае, если не работает спидометр.

Тюнинг спидометра Ваз 2109 проводится сегодня часто, ввиду его непривлекательности и недостаточной информированности. На Ваз 2109 спидометра тюнинг проводится одновременно с переделкой панели приборов. Сразу меняются все циферблаты, ставится оригинальная подсветка и так далее.
