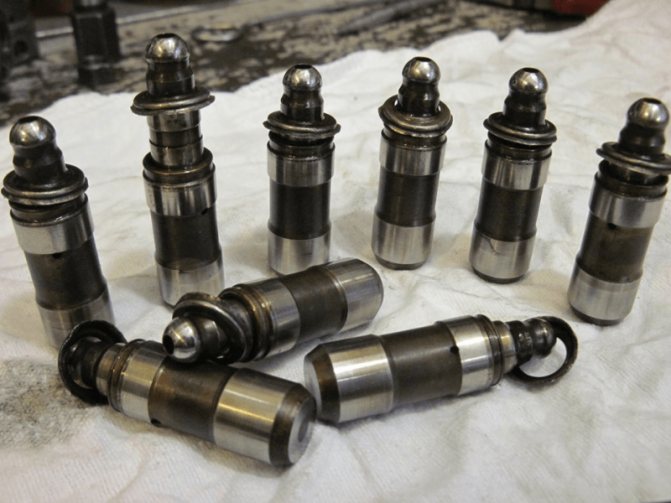

Почему на холодную стучат гидрокомпенсаторы

Благодаря появлению гидрокомпенсаторов теплового зазора клапанов отпала необходимость периодической ручной регулировки этого параметра. Тем не менее, данный элемент двигателя все же может доставлять неудобства водителю своим стуком. В этой статье мы разберемся с причинами появления неприятного звука, а также назовем варианты его устранения.

Как стучат гидрокомпенсаторы

Стук гидрокомпенсаторов напоминает цокот, очень похожий на цокот не натянутой цепи. Доносится он из головки блока цилиндров. С ее верхней части. Стук компенсаторов может проявляться на холодную или на горячую, либо же присутствовать всегда, в зависимости от износа компенсаторов.

Как мы знаем, работа гидрокомпенсаторов напрямую связана с маслом. Когда двигатель холодный, масло еще просто не попало в гидрокомпенсаторы, поэтому мотор может какое-то время характерно цокать. Но спустя короткое время, если нет других предпосылок – стук пропадет.

Очень явно данный симптом наблюдается на отечественных классических моторах, которые устанавливаются в Нивы последних годов выпуска. В свое время в компанию “ВАЗ” счастливые обладатели данных моторов писали коллективное письмо и требовали отзывную компанию.

https://youtube.com/watch?v=-wQKQjZhcYI

Что такое гидрокомпенсатор

1.Устройство. В цилиндрический корпус компенсатора вставлен поршень (плунжер), упирающийся в жесткую так называемую возвратную пружину, а в самом поршне смонтирован перепускной шариковый клапан с прижимной пружиной. Стопорная шайба удерживает подвижный плунжер вместе с начинкой в корпусе компенсатора.

Гидравлические компенсаторы отличаются друг от друга в зависимости от места установки в газораспределительном механизме:

• Если компенсаторы устанавливаются в специальных гнездах в головке блока цилиндров, то корпус гидравлического толкателя выполнен подвижным относительно посадочного места.
• В случае монтажа гидравлического компенсатора в гнездах клапанных коромысел, корпус неподвижен, а свободу перемещения имеет плунжер.

2.Принцип работы. Гидравлический компенсатор увеличивает или уменьшает свой размер за счет перетекания масла и синхронной работы пружин и клапана. Конструктивно компенсатор связан с распределительным валом, впускными и выпускными клапанами ГРМ и поддерживает заданные тепловые зазоры, необходимые для правильной работы двигателя. При этом он учитывает и собственные температурные изменения.

Причины стука гидрокомпенсаторов

К основным причинам стука гидриков можно отнести две неисправности:

1. механическая части гидрокомпенсатора
2. масло подачи двигателя к гидрокомпенсатору

К механическим неисправностям можно отнести:

1. Выработка и износ плунжерной пружины. Чаще всего является естественным износом, возникает из-за того, что кулачки распредвала оставляют выработку на поверхности.
2. Засорение гидрокомпенсатора. А именно засорение клапана который отвечает за масло подачу. В следствии данной неисправности гидрокомпенсатор начинает залипать.
3. Завоздушивание. Возникает при недостаточной подачи масла в механизм.
4. Нагар и загрязнение основных элементов гидрокомпенсатора. Возникает при использовании некачественного масла или присадок.

Неисправности масло подачи к гидрокомпенсатору, могут быть вызваны:

• Неисправность масляного фильтра.
• Низкое давление масла
• Неправильная вязкость масло, либо не то масло
• Перегрев мотора, вследствие чего масло теряет свои свойства.

Как говорилось ранее стук гидрокомпенсаторы возможен как на горячую, так и на холодную.

Когда мотор хорошо прогрет, и появляется отчетливый стук гидриков который означает, что есть проблемы с маслом. Возможно масло уже потеряло свои свойства и требует замены. Либо залито масло, которое не подходит по регламенту к вашему мотору. Так же не исключен вариант засорившегося масляного фильтра.

Помочь в данном случае может замена масла и масляного фильтра. Если стук на горячую остался, стоит продиагностировать другие элементы двигателя. Возможно проблема в них.

Что касается стука на холодную, то тут не стоит беспокоится, практически всегда данный стук не является критичным.

Что делать, если гидрокомпенсаторы стучат на холодную

Причина звука может быть проста – не до конца разогретое масло просто не успело дойти до плунжерной пары. Металлические детали при отсутствии смазки стучат друг о друга. Со временем жидкость расходится по всем элементам и звон пропадает. Часто бывает, что на холодную стучат гидрокомпенсаторы на «Приоре». Причины могут быть те же самые, ведь конструкция ГРМ типична для таких моторов. Неисправность или износ самого гидрокомпенсатора, засорение системы смазки, некачественное масло или несоответствие его сезону и типу, рекомендованному для данного двигателя, вызывает подобные проблемы.

Также можно перечислить список причин, помогающих ответить на вопрос, почему стучат гидрокомпенсаторы на холодную:

• Неисправность самого гидрокомпенсатора, его выработка. Следует отметить, что в таком случае он будет постукивать и при горячем двигателе. Поэтому такую версию можно рассматривать лишь после проверки всех остальных. Здесь единственный вариант – полная замена.
• Слишком густое моторное масло вследствие несоответствия сезону и применяемому типу. Выход один – поменять смазку.
• Отток масла от самого узла при неработающем двигателе, вследствие чего в гидрокомпенсатор попадает воздух. Он препятствует нормальной работе механизма. Это происходит вследствие негерметичности клапана гидрокомпенсатора, который стоит заменить, а сам узел – промыть и прокачать.
• Засорение впускного отверстия для масла в корпусе гидрокомпенсатора. Во время работы двигателя жидкость разогревается и проникает внутрь, а отложения и грязь могут этому препятствовать.

Что делать если стучат гидрокомпенсаторы?

Прежде всего, нужно определить какой гидрокомпенсатор стучит. Для мотористов определить какой гидрокомпенсатор вышел из строя обычно не составит труда. Да вы и сами сможете это сделать. Это просто.

Для этого нужно снять клапанную крышку. Так же потребуется устройство которое называется фонендоскоп.

Фонендоскоп устройство с длинной спицей на конце и наушниками.

Если данного устройства нет под рукой, можно попробовать воспользоваться стетоскопом. Суть я думаю Вы уже поняли, нужно прослушать где же сильнее всего стучит, таким образом можно определить какой гидрокомпенсатор барахлит.

В случае обнаружения неисправного гидрокомпенсатора, можно попробовать устранить стук путем чистки. Для этого его нужно разобрать и промыть в солярке или керосине. В некоторых случаях это помогает устранению стука. Если нет, то увы придется менять. Их стоимость не так велика и лучше это сделать как можно быстрее, потому что в противном случае последствия могут быть печальными.

Выявление неисправных гидрокомпенсаторов

Выявить застучавший гидрокомпенсатор, в принципе, несложно. Достаточно с авто снять клапанную крышку, чтобы получить частичный доступ к ним, которого будет достаточно для проверки.

Чтобы проверить гидрики, достаточно воспользоваться не толстым деревянным бруском.

Проверка осуществляется путем нажатия на днище гидрика. При создании усилия он начнет утапливаться в своем посадочном месте. Важно при проверке, чтобы на днище гидрика не воздействовал кулачек распредвала.

Заклинивший гидрокомпенсатор созданным усилием попросту не будет утапливаться в посадочном месте, воздействия человека будет недостаточно, чтобы преодолеть усилия пружины клапана.

Если же в нем отсутствует масло по какой-либо из перечисленных причин, утапливание гидрика в посадочном месте будет производиться при значительно меньшем усилии, чем нормально работающих.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: ВАЗ 2123 Chevrolet Niva 1.7 электронный каталог запчастей

Таким методом можно вычислить поломанные гидрокомпенсаторы.

Можно ли ездить со стучащими компенсаторами?

Как уже говорилось ранее, запускать данную неисправность нельзя. Убитые гидрокомпенсаторы, оказывают очень негативное воздействие на весь привод газораспределительного механизма. Ремонт его стоит, очень не дешево. Также стук гидриков приводит к более быстрому износу всех элементов ГБЦ.

Минусы гидрокомпенсаторов

Кроме всех перечисленных положительных качеств этой замечательно технологии, у нее есть несколько значительных минусов.

• Практически всегда бывает стук гидрокомпенсаторов на холодно двигателе.
• Гидрокомпенсаторы плохо работают при высоких оборотах.

Поменяли гидрокомпенсаторы а они все равно стучат

Стук новых гидрокомпенасторов после замены не всегда может быть связан с их неисправностью или браком. Как говорилось выше, работа этих устройств зависит от масла. Если новые компенсаторы не заполнены маслом, то они будут какое-то время постукивать пока не заполнятся.

Специалисты рекомендуют при установке гидрокомпенсаторов, заполнять их маслом, чтобы избежать их работы на сухую.

Почему стучит гидрокомпенсатор

Неисправный компенсатор издает короткие резкие и частые звуки, похожие на металлический треск. Поскольку рабочей средой гидравлического компенсатора является моторное масло, то его качество влияет на долговечность устройства.

1. Причины стука компенсаторов, связанные с моторным маслом:

• Использование так называемых грязных масел, в которых недостаточно моющих и удерживающих грязь присадок, а показатель кислотности выше щелочного. Температура нагрева деталей ГРМ доходит до 800⁰С. Некачественное масло приводит к образованию нагара, что нарушает работу подвижных частей компенсаторного устройства.
• Уровень масла в двигателе ниже (выше) нормы. Если масла больше нормы, то в результате вспенивания масла в картере в него попадает воздух. Если уровень низкий, то масляный насос захватывает воздух при подаче масла в гидравлический компенсатор. Стук слышен только при высоких оборотах двигателя, а на холостых и низких отсутствует.
• Неисправность масляного насоса. Масло медленно или не подается вовсе в гидравлический компенсатор.
• Несвоевременная замена масла и масляного фильтра двигателя. Грязь в масле приводит к засорению зазоров между корпусом и плунжером, «залипанию» шарика в седле клапана и как следствие, к потере подвижности плунжера.
• Засорение масляных каналов головки блока цилиндров.

При оформлении ОСАГО от вас потребуется диагностическая карта автомобиля. Что это такое и где ее получить – смотрите в нашем материале.

Другая наша статья расскажет о том, как разморозить бачок омывателя несколькими простыми способами.

2. Механические причины появления стука:

• Неисправность обратного клапана. Гидрокомпенсатор стучит на холодную, сразу после запуска двигателя, но звук исчезает при увеличении числа оборотов. То же происходит и на прогретом двигателе, когда при нажатии на педаль акселератора стук пропадает.
• Дефекты поверхностей корпуса и плунжера (задиры, вмятины, выбоины). Характерный стук слышен независимо от скорости вращения распределительного вала ГРМ.
• Износ плунжерной пары. В этом случае стук появляется, когда двигатель прогрет. При повторном запуске остывшего двигателя стука нет.

К чему приводит эксплуатация двигателя с неисправными гидравлическими компенсаторами

Стук компенсаторов – это сигнал, что тепловые зазоры в системе ГРМ не соблюдаются, хотя опасности для двигателя на первых порах нет. Другое дело, если не предпринимать никаких действий и продолжать эксплуатировать автомобиль длительное время. В этом случае поломка газораспределительного механизма неизбежна. От возникающих ударных нагрузок при запуске двигателя страдают в первую очередь кулачки распределительного вала и сопряженные с ними детали ГРМ.

Кроме того, двигатель работает неустойчиво, мощность снижается, а расход топлива увеличивается.

Итог

Для того чтобы не было проблем с гидрокомпенсаторами нужна регулярная замена масла, тут вы можете об этом узнать — через сколько нужно менять масло в двигателе.

Несомненно, технология применения гидрокомпенсаторов, очень удобна. Ее применяют множество различных производителей в двигателях как для бюджетного так и для премиум сегмента. Но некоторые все так же используют технологию ручной регулировки клапанов, например компания Honda. Это связано с тем, что их моторы являются высоко оборотистыми, а как мы говорили ранее гидрокомпенсаторы, так же в механизме газораспределения банально мало места, так как там в большинстве случаев используется фирменная технология Vtec и для гидрокомпенсаторов очень мало места.

Как самостоятельно устранить стук гидрокомпенсаторов

Что такое гидрокомпенсаторы? Почему они стучат? Опасно ли это и как отремонтировать? В этой статье постараюсь ответить на эти вопросы.

Итак, гидрокомпенсаторы установлены в современных двигателях и предназначены они для автоматической регулировки тепловых зазоров клапанов двигателя. Это достигается путем нахождения в них специальных пружин и масла, которое в них подается.

Итак, гидрокомпенсаторы автоматически регулируют зазор клапанов. Думаю многие помнят, что на старых двигателях, допустим ВАЗ-2106, гидрокомпенсаторов нет, там клапана приходилось регулировать вручную.Что происходит, когда тепловой зазор клапанов уменьшается или увеличивается?

Говоря простым языком, двигатель начинает плохо работать: падает мощность, увеличивается расход топлива. Это основные проблемы.

Чтобы не приходилось вручную регулировать клапана, в ДВС установили гидрокомпенсаторы. Устроены они просто и ломаться там особенно нечему, но!.. По некоторым причинам они все же выходят из строя и это всегда слышно!

Есть несколько стадий, самая распространенная: при запуске двигателя после длительной стоянки, отчетливо слышен металлический стук, будто множество металлических гаечек или болтиков стучат о металл. Через некоторое время, стук проходит. Это связано с нагреванием двигателя. Компенсаторы набирают в себя масло и перестают стучать.

Следующая стадия. Стук проходит, но когда автомобиль работает на холостом ходу, стук возобновляется, проходит только, когда автомобиль начинает двигаться. Это связано с тем, что на холостом ходу давление масла низкое, поэтому гидрокомпенсаторам не хватает смазки и они стучат.

И последняя стадия – стук вообще не проходит. Прошу заметить, что если они стучат, не означает что они совсем не выполняют свои функции, они просто делают это плохо, но делают! Поэтому автомобиль может достаточно хорошо продолжать ездить.

Гидрокомпенсатор в разборе

Итак, первые две стадии, ничем пока двигателю не грозят, но, когда-то они перейдут в третью стадию – обязательно! Поэтому поговорим о ней, и о том что делать, чтобы этого не случилось.

Гидрокомпенсатор: что это такое

Детали и узлы работающего двигателя, нагреваясь, увеличиваются в размерах. Это касается и газораспределительного механизма (ГРМ).

Во избежание поломок и снижения эффективности работы механизма привода клапанов, между его отдельными деталями конструктивно предусмотрены тепловые зазоры. В процессе прогрева мотора детали увеличиваются в размерах. Зазоры исчезают, двигатель работает в оптимальном режиме. Однако со временем детали изнашиваются, меняется и тепловой зазор.

Гидрокомпенсатор (гидравлический толкатель, «гидрик») представляет собой устройство, которое поглощает зазор, образующийся между кулачками распредвала и коромыслами клапанов, штангами, клапанами несмотря на температуру в двигателе и уровень их изношенности.

Устанавливаются на все виды ГРМ в двигателях с верхним и нижним размещением распредвала.

Места расположения гидрокомпенсаторов

Для разных видов ГРМ разработаны 4 основных типа компенсаторов:

• Гидротолкатель;
• Гидротолкатель роликовый;
• Гидроопора;
• Гидроопора для коромысел и рычагов.

Виды гидрокомпенсаторов

Устройство

Хоть все типы гидрокомпенсаторов разнятся конструкционно, основное действие и принцип устройства у них идентичные.

Главный узел гидротолкателя представляет собой подвижную плунжерную пару с размещённым внутри шариковым клапаном. Всё это помещено в корпус. Зазор 5–7 мкм, предусмотренный между поверхностями плунжера и подвижного поршня, обеспечивает их герметичность.

Корпус компенсатора свободно передвигается по направляющему седлу, расположенному в головке блока цилиндров (БЦ).

Конструкция лабиринтного гидротолкателя

Это важно! У компенсаторов, жёстко фиксируемых в коромыслах, манёвренным элементом служит плунжер с выступающей за корпус рабочей частью.

Внизу плунжера находится проём для рабочей жидкости, перекрываемый обратным клапаном с шариком. Жёсткая возвратная пружина размещена в теле поршня и старается его оттолкнуть от плунжера.

Жидким действующим веществом служит моторное масло, поступающее в гидротолкатель через отверстие в корпусе из масляного канала БЦ.

Принцип работы

На примере гидротолкателя показаны основы работы всех гидрокомпенсаторов.

1. Корпус. 2. Поршень. 3. Пружина возвратная. 4. Плунжер. 5. Обратный клапан шариковый. 6. Фиксатор клапана. 7. Кулачок распределительного вала. 8. Пружина клапана.

Усилия (красные стрелки I и II), поступающие от кулачка распредвала 7 и пружины клапана 8, заставляют гидравлический толкатель постоянно перемещаться в возвратно-поступательном направлении.

Фаза 1

При расположении гидротолкателя на высшей отметке отверстие в корпусе 1 находится на одном уровне с масляным каналом БЦ. Масло (жёлтый цвет) свободно проникает внутрь корпуса (дополнительная камера низкого давления). Далее через расположенный в основании корпуса перепускной канал масло следует в полость плунжера 4 (основная камера низкого давления). Затем сквозь открытый клапан 5 масло проникает в поршневую полость 2 (камера высокого давления).

Поршень свободно движется по направляющим, образуемым плунжером 4 и перегородкой корпуса 1. Давление пружины 3 исключает возникновение зазора между поршнем 2 гидротолкателя и клапаном 8 ГРМ.

Фаза 2

Как только кулачок 7 распредвала начинает давить на корпус 1, он смещается. Рабочая жидкость перестаёт подаваться в дополнительную камеру низкого давления. Пружина клапана 8 мощнее возвратной пружины 3 гидротолкателя, поэтому держит клапан на месте. Поршень 2, несмотря на сопротивление возвратной пружины, начинает движение внутрь корпуса 1, выталкивая масло в плунжерную полость.

Статья в тему: Схема и принцип работы сцепления автомобиля

Давление масла в поршне 2 за счёт малого объёма камеры высокого давления повышается, в итоге перекрывая обратный клапан 5. Гидрокомпенсатор, как единое твёрдое тело, начинает передавать усилие от кулачка 7 распредвала клапану 8 ГРМ. Клапан перемещается, его пружина сжимается.

Фаза 3

Кулачок 7 распредвала, пройдя высшую точку, постепенно снижает усилие на корпус гидротолкателя. Пружина клапана 8, распрямляясь, возвращает его в высшую точку. Клапан через поршень толкает гидрокомпенсатор по направлению к кулачку. Начинает распрямляться возвратная пружина 3. Давление в поршне 2 падает. Масло, успевшее в начале второй фазы протечь в полость плунжера 4, теперь давит на шарик клапана 5, в итоге открывая его.

Фаза 4

Кулачок 7 распредвала перестаёт давить на гидрокомпенсатор. Пружина клапана 8 полностью выпрямлена. Возвратная пружина 3 гидротолкателя разжата. Обратный клапан 5 открыт. Давление масла во всех камерах одинаковое. Отверстия в корпусе 1 гидротолкателя, вернувшегося в первоначальное положение в наиболее высокую позицию, вновь совпадают с масляными каналами БЦ. Выполняется частичная замена масла.

Возвратная пружина внутри «гидрика» старается распрямиться, убирая зазор между кулачком и гидротолкателем даже при неизбежном износе деталей ГРМ.

Это важно! Размеры элементов гидротолкателя при нагревании меняются, но компенсируются самим устройством.
