Панель приборов ВАЗ 2114: выясняем что к чему

Индикаторные лапочки

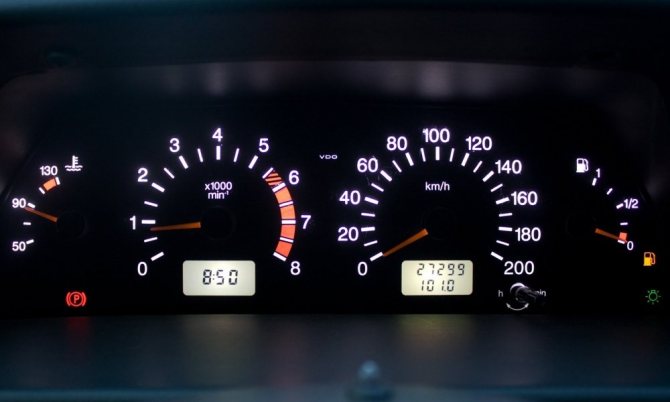

Индикаторы приборной панели ВАЗ 2114 инжектор играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

1. Первый значок — масляная лампа, которая означает падение уровня масла в картере узла двигателя. Если масла недостаточно, этот индикатор загорится. Значок, похожий на фонтан, сигнализирует о недостаточном количестве охлаждающей жидкости. Если он загорелся, в баке запас менее 1 л.
2. Купол с ключиком — если он загорелся, значит, охлаждающей жидкости в расширительном баке недостаточно.
3. Значок больше напоминает ременную пряжку, сообщает о том, что двери автомобиля закрыты не полностью.
4. Перечеркнутая крестом лампочка — габаритные сигналы или стоп-фары неисправны. Скорее всего, потребуется ремонт одного из устройств.
5. Круг с шестью пунктирными обозначениями — графическое обозначение неисправности в тормозной системе. Скорее всего, стерты колодки, требуется их проверка и замена.
6. Значок с человечком и ремнями — индикатор, обозначающий, что водитель не пристегнул ремень.

Панель приборов 2114 более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

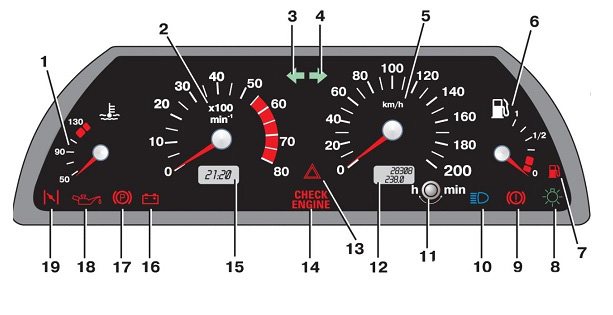

Схема панели приборов ВАЗ 2114, 2115

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 — Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов

1. Включатель габаритов
2. Ближний свет фар
3. Кнопка передних противотуманок
4. Задние противотуманки
5. Обогрев заднего стекла

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Читать далее: Как правильно выбрать ширину ремня ГРМ при замене советы фото и видео

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Индикаторы ВАЗ 2114

1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

2 — эта лампочка сигнализирует о недостаточном уровне омывающей жидкости, загорается оранжевым цветом при остатке в бачке менее одного литра;

3 — этот значок, загорающийся оранжевым цветом сообщает о снижении уровня ОЖ в расширительном бачке при холодном двигателе менее допустимого;

4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

5 — сигнализатор неисправности «стоп-сигналов» или габаритов;

6 — это сигнальная лампочка неисправности в тормозной системе, сообщает о выработке тормозных колодок;

7 — значок лампочки, которая сообщает о непристегнутых ремнях.

Обозначение значков на панели приборов ВАЗ 2114

• значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
• красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
• сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
• сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Кроме того, автолюбители должны знать, что означают лампочки на панели приборов ВАЗ 2114, сообщающие о работоспособности светотехники или состоянии двигателя:

• в верхней части комбинации приборов между спидометром и тахометром имеется две зеленые стрелки (3 и 4) сигнализирующие о включении поворотников слева или справа;
• ниже располагается треугольный красный значок аварийной остановки (13);
• под знаком аварийной остановки есть лампочка CHECK ENGINE (14), которая загорается красным цветом, когда возникает какая-либо неисправность в автоматике двигателя;
• справа имеется синяя лампочка дальнего света (10), загорается при его включении и зеленая (8) — ближнего.

https://youtube.com/watch?v=xoG3UGn2bK0

Информационные значки

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

1. Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.
2. Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.
3. Тахометр — вторая крупная круглая шкала, которая размещена слева на панели. Отображает информацию о скорости вращения коленвала — работе двигателя. Норма его — 3500-5500 оборотов в минуту, все, что дальше, — критическое значение, при котором возникают поломки узла двигателя. Индикатор под шкалой отображает температуру воздуха вокруг движка.
4. Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130°С, где значение в 105°С и выше обозначает возможный перегрев двигателя.

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Распиновка

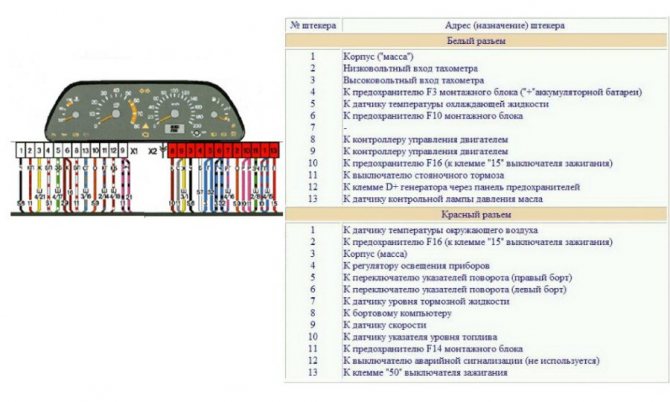

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов. Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

Что дальше

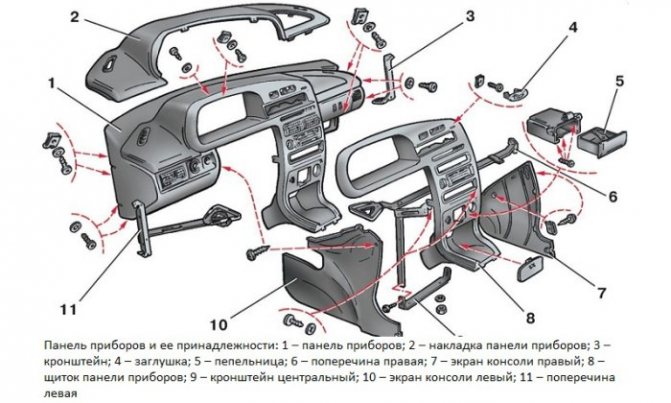

После того как все приборы будут отключены от автомобиля, нужно демонтировать ручки с переключателей печки. Сделать это может быть непросто, ведь они фиксируются довольно крепко. Для монтажа ручек используются специальные защелки, которые установлены внутри. На каждой ручке имеется маленький выступ, который поможет нам их снять. Нужно лишь попасть в это отверстие жалом минусовой отвертки, после чего подцепить защелку и поднять ее вверх.

Дальнейший порядок действий имеет следующий вид:

• снимается рукоять моторчика печки. Достаточно лишь слегка потянуть ее на себя;
• торпеда скреплена с блоком приборов при помощи нескольких саморезов. Они снимаются с помощью «плюсовой» отвертки;
• далее необходимо демонтировать заглушку. Она зафиксирована при помощи единственного самореза, который нужно устранить;
• накладка удерживается двумя крепежными элементами. И снова нам на помощь приходит отвертка;
• переходим к кабелям, которые соединены с выключателями. Их необходимо аккуратно снять, предварительно отметив каждый из них;
• далее демонтируем болты кронштейна рулевого крепления;
• снимаем крепеж с нижней части кронштейна. Здесь нам поможет ключ на 8;
• убираем световод;
• следующий на очереди – блок управления системой отопления. Откручиваем крепеж и извлекаем патроны;
• перед нами находится декоративная вставка. Она также нам не нужна, поэтому временно избавляемся от нее;
• снимаем гидрокорректор;
• последний шаг – демонтаж верхнего и нижнего крепления.

Рекомендуем: Неисправности свечей зажигания. Проверка свечей

На этом, собственно, все. Теперь торпеда аккуратно снимается, и вы можете произвести с ней любые необходимые действия. Сборка производится в обратном порядке. Процедура довольно сложная и хлопотная, наполненная различными мелочами, поэтому запаситесь временем и терпением. Если какие-либо моменты остались вам непонятны, вы можете просмотреть видео на нашем сайте.

Назначение приборов ВАЗ 2114 и расшифровка обозначений на них

Находящаяся в левой части приборной панели, прямо перед водительским сиденьем, комбинация приборов ВАЗ 2114 играет важную роль в управлении автомобилем. На ней располагаются стрелочные приборы, индикаторы ВАЗ 2114 с электронными цифровыми окошками и сигнальными лампочками различного назначения.

• Индукционный спидометр, получающий показания о скорости от датчика, который расположен непосредственно в коробке передач, показывает реальную скорость автомобиля от нуля до двухсот километров в час. Цена деления 10 км/час. Необходимо иметь ввиду, что такие приборы имеют допустимую погрешность не менее 5 км/час. В нижней, центральной части прибора имеется окошко с электронным дисплеем, в котором двумя строчками отражаются общий пробег за все время эксплуатации машины и текущий пробег.
• Слева от спидометра располагается тахометр. Это электронный прибор, который, получая сигнал от бортового компьютера, показывает текущие обороты коленвала в данный конкретный момент. Шкала имеет деления в 5 единиц, оцифровка сделана через 10 единиц, максимальное значение — 80. При умножении на 100 получается реальное количество оборотов, например 30 умножить на 100, получается — 3000 об/мин. Диапазон 55 — 60 заштрихован красным — это сигнализирует о приближении к критическим оборотам.Критический диапазон 60 — 80 закрашен красным. При увеличении оборотов до этих значений возможен выход двигателя из строя.В нижней средней части прибора электронной индикацией отображаются время и реальная температура окружающего воздуха.
• Слева от тахометра находится стрелочный указатель температуры охлаждающей жидкости. Сигнал о реальном состоянии он получает от датчика температуры ОЖ, который находится между ГБЦ и термостатом. Цена деления — 20 градусов. Оцифровка прибора начинается с 50, через два деления стоит 90 и заканчиваются деления на 130 градусах. Красная, опасная зона начинается со 105 градусов. Если стрелка попадает в эту зону, то двигатель надо немедленно выключить, в каком бы режиме он не работал. Из-за перегрева движка возможен выход из строя основных блоков силового агрегата. В верхней части, около цифры 130, имеется графический значок температуры.Справа от спидометра — прибор показывающий наличие и уровень топлива в топливном баке машины.

Читать далее: Причины того что печка на ВАЗ 2110 не греет способы устранения неисправностей

Цифры на шкале обозначают:

1. 0 — это пустой бак.
2. ½ — половина бака.
3. 1 — это полный бак.

Графический символ бензоколонки вверху прибора означает полностью заправленный бак. Внизу справа загорается оранжевым цветом сигнализатор в виде бензоколонки, сообщающий, что остаток в баке меньше шести литров.

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

• отвёртка с плоским жалом;
• отвёртка с крестообразным жалом;
• плоскогубцы;
• набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

Видео: снимаем приборную панель с пятнашки

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

1. Тусклые лампы заменяем на светодиодные маленькие светильники. Если хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.
2. Провода для новых ламп подключаются к питанию печки. Не стоит использовать много ярких цветов, но для стрелок лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
3. Вторым вариантом подсветки может стать люминесцентная лента, которой можно обклеить панель приборов 2114 ВАЗа. Это позволит слегка обновить и улучшить общий вид салона. Также можно заменить лампы салона на диодные аналоги.

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

Содержание

Открытьполное содержание

https://youtube.com/watch?v=U5Xzrn5hnNk

[ Скрыть]

Для начала давайте ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор. В последнее время часто владельцы ВАЗ 2107 ставят в свои авто приборки от «Четырок».

Описание значков в них будет аналогичным:

1. Контроллер температуры антифриза в охладительной системе, также считается датчиком температуры двигателя. При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует диагностировать работоспособность системы охлаждения и самого двигателя. Также сам ДТОЖ может выдавать неверные значения.
2. Тахометр. Это устройство принимает сигналы от датчика коленвала и выводит информацию о количестве оборотов двигателя на приборку.
3. Индикатор левого поворота.
4. Правый поворотник. Если эти два значка моргают слишком медленно или очень быстро, то нужно проверить работоспособность лампочек, а также электроцепь подключения, возможно замыкание.
5. Одно из основных устройств на приборной панели — спидометр, с его помощью водитель определяет скорость движения. Допускается незначительная погрешность в показаниях. Если же значение слишком отличаются от действительных, то скорей всего, причина неисправности заключается в датчике скорости.
6. Контроллер уровня бензина в баке.
7. Лампочка резерва горючего, появляется в том случае, если объем бензина в баке составляет около 6-7 литров.
8. Символ активации головного освещения авто, включается при включении габаритов и ближнего света.
9. Эта лампочка на щитке приборов свидетельствует о том, что тормозная система автомобиля работает в аварийном режиме. Вероятнее всего, причина ее появления связана с недостатком рабочей жидкости в бачке.
10. Символ включения дальнего освещения, горит синим цветом.
11. Эта кнопка используется для сброса суточных значений пробега.
12. Одометр — счетчик, который обозначает пробег транспортного средства. Снизу указывается суточный пробег, а сверху — общий.
13. Символ активации световой сигнализации. Когда водитель включает аварийку, индикатор начинает гореть красным цветом и мигать.
14. Значок Чек, его появление говорит о необходимости проверки работоспособности мотора. Причин тому может быть множество, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая поломкой тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель посредством компьютерной диагностики.
15. Контроллер температуры за бортом, а также времени. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, можно перейти из одного режима температуры в другой — времени.
16. Значок разряда АКБ, его появление, вероятнее всего, связано с тем, что автомобильный аккумулятор практически разряжен. В том случае, если индикатор горит слишком ярко или наоборот, светит слабо, скорей всего, причина кроется в работоспособности генераторного устройства. В частности, речь идет об ослаблении натяжки приводного ремешка, но также проблема может крыться и неработоспособности генератора.
17. Этот значок свидетельствует об активации ручного тормоза, горит как на заведенном, так и не запущенном двигателе.
18. Значок аварийного давления моторной жидкости, его появление обычно обусловлено нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, то нужно в первую очередь проверить объем расходного материала в системе. Также причина может заключаться в некорректной работе масляного насоса.
19. Резервный значок, если мотор инжекторный. Если речь идет о карбюраторном двигателе, то это индикатор подсоса.

ПП — это электронный узел, поэтому, как и в любом другом устройстве, в его работе могут произойти неполадки.

С какими проблемами может столкнуться автомобилист:

1. Подсветка приборки перестала гореть, при этом все датчики и индикаторы работают в нормальном режиме. При такой проблеме неисправность нужно искать в предохранительном устройстве под маркировкой F16. Данный предохранитель отвечает не только за подсветку в приборке, но и за поворотники, световую сигнализацию, а также фонари заднего хода. Поэтому если повороты и аварийка работают нормально, то причину следует искать в обрыве электроцепи либо коротком замыкании.
2. Тахометр или спидометр работают некорректно. Как сказано выше, в таких случаях нужно в первую очередь проверять датчики — положения колеванала, а также скорости. Если датчики рабочие, то возможно, проблема кроется в плохом их контакте с электросетью авто либо повреждении проводки подключения.
3. Не работает только часть лампочек приборной панели, при этом все контроллеры функционируют корректно. При таких неполадках причина, скорей всего, заключается в выходе из строя ламп на приборке, при их перегорании устройства следует заменить на новые.
4. Стрелка на датчиках уровня топлива и температуры охлаждающей жидкости не поднимается или поднялась на самую верхнюю точку. Если стрелка лежит, то скорей всего, причину нужно искать в датчиках и электроцепи подключения. ДТОЖ в «Четырках» размещается в головке блока цилиндров, а контроллер уровня топлива находится в бензонасосе. Прежде чем заменить вышедшее из строя устройство, нужно проверить работоспособность проводки подключения, а также контакты. Если же стрелка поднялась в самую верхнюю точку, то скорей всего, в электроцепи присутствует замыкание. Для поиска проблемы лучше воспользоваться услугами электрика.
5. Если панель в целом работает нормально, но некоторые контроллеры функционируют некорректно или со сбоями, то причину следует искать в электронной схеме. Возможны неисправности в работе процессора (автор видео — Сергей Кошкин).

Читать далее: Как обклеить машину антигравийной пленкой — советы и рекомендации

Как поменять контрольный щиток своими руками:

1. Для начала отключаем аккумулятор от сети и выкручиваем три самореза отверткой с крестовым наконечником. Эти саморезы фиксируют левый экран на центральной консоли.
2. Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего ее можно будет вывести из кронштейна.
3. Используя крестовую отвертку, вам нужно будет выкрутить 5 саморезов, расположенных в правой накладке, после этого сам экран можно демонтировать.
4. Далее, от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки подсветки этого устройства.
5. Затем нишу для мелочей нужно извлечь, подтолкнув ее изнутри. Используя отвертку с крестовым наконечником, нужно открутить два самореза, после чего утопить колодку диагностического гнезда в саму панель.
6. Подденьте отверткой и извлеките рычажок переключения вентилятора печки. Затем, используя отвертку с плоским наконечником, вставьте инструмент между этим рычажком и рукояткой, после чего последнюю можно будет демонтировать.
7. Теперь, с помощью той же крестовой отвертки, нужно будет открутить два самореза над приборной панелью. Таким же образом выкручиваются саморезы, расположенные снизу. После этого отверткой нужно поддеть и демонтировать заглушку, а также открутить верхний саморез накладки контрольного щитка. Затем выкручиваются еще два самореза, расположенных снизу.
8. Саму накладку приборки нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. Сами колодки после этого можно отсоединить. Если нужно заменить накладку, то ее можно демонтировать и поменять. Приборка демонтируется и ремонтируется или меняется, после чего ставится на место в обратном порядке.

Порядок выполнения снятия

1. Для начала с помощью отвертки с крестообразным наконечником отворачиваем 3 самореза (нижний саморез, средний и верхний) крепления левого экрана центральной консоли.
2. Дальше снимаем саму накладку, а затем выступ, который находится в нижней части, выводим из кронштейна кузова.
3. С помощью крестообразной отвертки отворачиваем следующие пять саморезов, что находятся в правой накладке консоли и снимаем сам экран.
4. После чего отсоединяем клемму отрицательного провода от автомобильной аккумуляторной батареи. Если установлен радиоприемник, то снимаем его и отсоединяем также колодку его жгута проводом или извлекаем контейнер-заглушку из щитка.
5. Затем колодку жгута проводов необходимо отсоединить от прикуривателя. Патрон лампы подсветки пепельницы также нужно вынуть.
6. Снимаем рукоятку с рычагов, немного поддев ее узкой отверткой.
7. Следующим шагом станет снятие рукоятки выключателя электровентилятора отопителя. Для этого потяните ее на себя или аккуратно подденьте отверткой.
8. Крестообразной отверткой откручиваем два самореза, которые находятся над комбинацией приборов, и два самореза, которые находятся под ней.
9. Немного поддев заглушку, сниманием ее и откручиваем саморез, которые находится под ней.
10. Откручиваем два самореза нижнего крепления накладки.
11. Снимаем накладку панели приборов.
12. Сначала помечаем, в каком порядке колодки жгута проводов подсоединяются к выключателям, а затем их отсоединяем.
13. Откладываем уже полностью снятый щиток приборов.
14. Откручиваем болты крепления кронштейна рулевой колонки.
15. Откручиваем еще два самореза, как представлено на фотографии.
16. С помощью ключа на 8 мм откручиваем 2 самореза нижнего крепления кронштейна к панели приборов.
17. Затем откручиваем саморез крепления световода с помощью крестообразной отверткой и снимание световод.
18. После чего откручиваем следующие саморезы, с помощью которых прикреплен блок управления отоплением, а с его обратной стороны снимаем патроны ламп.
19. Дальше снимаем эту декоративную вставку, но только после того как вынули все ее внешнее детали.
20. Гайку под номером один и два откручиваем либо плоскогубцами, либо ключом (на 21 см).
21. Дальше нужно вынуть лампу подсветки гидрокорректора.
22. Саморезы верхнего и нижнего крепления панели приборов, а также крепления к левой поперечине откручиваем крестообразной отверткой.
23. И наконец, просто снимите панель приборов в машине.

Рекомендуем: Как определить, что прогорел клапан в двигателе авто: признаки и симптомы

Составляющие панели

Электронная приборная панель расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
2. Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
3. Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
4. Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего тюнингу подвергают панель приборов, делают более яркой подсветку, выполняют вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

• разобрать панель;
• снять щиток;
• сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
• вернуть снятые детали на место.

https://youtube.com/watch?v=84GnjnD4aYg

Алгоритм снятия приборной панели с «четырнадцатой»

Дальнейшие рекомендации актуальны для всех моделей линейки Лада Самара-2. Компоненты и крепёж приборной панели подробно расписаны в руководстве по техническому обслуживанию авто. Изучите руководство по эксплуатации, чтобы запомнить расположение и тип крепежа, который применяется на данной автомашине. Самый сложный момент состоит в следующем: чтобы вытащить комбинацию приборов, автолюбителю придётся демонтировать и центральную консоль. А это подразумевает снятие всех пластиковых накладок и элементов управления.

Для работы потребуются отвёртки под прямой и крестовый шлиц, а также набор рожковых ключей. Самый ходовой — 8 на 10.

Порядок действий таков.

1. Скидываем клеммы с АКБ, отключаем «массу».
2. Снимаем крепёж боковых накладок центральной консоли с обеих сторон (слева -со стороны педали газа; справа — со стороны левой ноги пассажира). На этом этапе важно не повредить пластиковые кронштейны, которыми прижаты панели. Поэтому их нужно аккуратно вывести из пазов.
3. После того, как боковые накладки будут удалены, нужно начать отключать проводку. Сперва отключается питание прикуривателя и его подсветки.
4. Вынимаем пластиковую нишу для головного устройства аудиосистемы.
5. Демонтируем диагностическое отверстие.
6. Вынимаем ручку выбора режима вращения салонного вентилятора.
7. Минусуем 4 самореза, которые крепят приборный щиток: по два вверху и внизу соответственно. Саморезы выкручивать аккуратно, постоянно придерживая приборный щиток. Иначе можно разбить панель и оборвать проводку. Новое устройство стоит в онлайн-магазинах от 1 000 рублей.
8. Удаляем заглушки в верхней части центральной консоли: под ними спрятан крепёж, который нужно отсоединить, чтобы снять декоративный элемент.
9. Два крепления в нижней части накладки — долой.
10. Теперь декоративная пластиковая конструкция не мешает вовсе, её можно вытащить из салона.
11. Отключаем проводку и реле.
12. Теперь приборный щиток ни к чему не крепится, его можно снять.

Рекомендуем: Как очистить кондиционер в машине своими силами
