Назначение и устройство подвески автомобиля

Содержание

• «МакФерсон»
• Многорычажная
• Пружинная
• Пневматическая
• Автомобиль с каким типом подвески выбрать

Секрет покупки подержанной машины заключается в выборе надежного и простого экземпляра. Обилие суперсовременных систем, электронных помощников и комплектаций по последнему слову техники уместны при покупке нового авто. У подержанных машин важнее простота конструкции и беспроблемность. Чем сложнее подвеска автомобиля, тем дороже он в обслуживании.

Тип ходовой части, которая устанавливается на автомобиль, зависит от того, легковая машина или грузовая, какой у нее привод (передний, задний или полный) и к какому ценовому сегменту принадлежит авто.

От типа подвески зависит управляемость и комфорт, а также стоимость ремонта ее деталей, а это играет не последнюю роль в выборе б/у автомобиля. Разбираемся, какие типы подвески наиболее распространены и что о них нужно знать перед выбором машины.

Регулировка передней подвески

Важным компонентом комфортного движения является правильная регулировка передней подвески. Это так называемые углы установки управляемых колес. В просторечии такое явление именуется «сход-развал».

Дело в том, что передние (управляемые) колеса устанавливаются не строго параллельно продольной оси кузова и не строго перпендикулярно поверхности дороги, а с некоторыми углами, обеспечивающими наклоны в горизонтальной и вертикальной плоскостях. сход развал

Правильно выставленный «сход-развал»:

• во-первых, создает наименьшее сопротивление движению транспортного средства, а, следовательно, упрощает процесс управления автомобилем;
• во-вторых, существенно уменьшает износ протектора шин;
• в-третьих, значительно снижает расход топлива.

Выполнение установки углов – это технически сложная процедура, требующая профессионального оборудования и навыков работы. Поэтому выполнять ее следует в специализированном учреждении – автосервисе или СТО. Вряд ли стоит пробовать делать это самому по видео или фото из Интернета, если нет опыта в подобных делах.

«МакФерсон»

«МакФерсон» — одна из самых дешевых разновидностей независимых подвесок. В ее конструкцию входит рычаг, стабилизатор поперечной устойчивости, пружина и амортизатор. Благодаря последнему машина при преодолении препятствий раскачивается вверх-вниз. Такие колебания воспринимаются телом комфортнее, чем из стороны в сторону. Кстати, за это телескопический амортизатор, используемый в «МакФерсоне», прозвали «качающейся свечой».

Конструкция несовершенна: из-за «МакФерсона» меняется угол развала (наклона) колес. Но именно ее из-за низкой стоимости обслуживания и превосходной управляемости до сих пор используют во всех автомобилях эконом- и среднего класса. «МакФерсон» установлен, например, на Volkswagen Golf, известный своей отменной управляемостью. Стоимость ремонта подвески на десятилетнем «Гольфе» обойдется от 2 до 10 тыс. рублей. Запчасти тоже недорогие — от 400 до 1 500 рублей.

Также читайте: Какая подвеска лучше: мягкая или жесткая

Назначение и устройство

Во время движения неровности дороги в виде колебаний передаются на кузов. Подвеска автомобиля предназначается для гашения или смягчения подобных колебаний. В ее прикладные функции входит обеспечение связи и соединения между кузовом и колесами. Именно детали подвески дают колесам возможность перемещаться независимо от кузова, обеспечивая изменение направления движения автомобиля. Наряду с колесами, она является обязательным элементом ходовой части автомобиля.

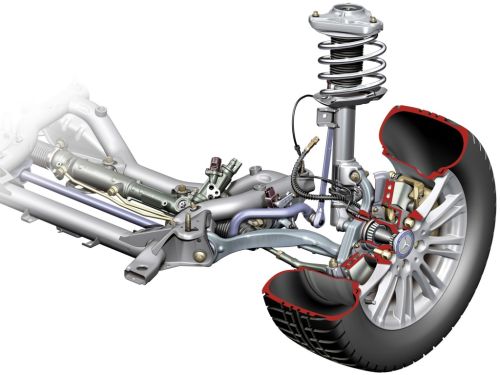

Подвеска автомобиля – это технически сложный агрегат, имеющий следующее строение:

• упругие элементы — металлические (пружины, рессоры, торсионы) и неметаллические (пневматические, гидропневматические, резиновые) детали, которые, в силу своей упругих характеристик, принимают нагрузку от неровностей дороги и распределяют ее на кузов автомобиля;
• гасящие устройства (амортизаторы) – агрегаты, имеющие гидравлическое, пневматическое или гидропневматическое строение и предназначенные для нивелирования колебаний кузова, полученных от упругого элемента;
• направляющие элементы – различные детали в виде рычагов (поперечных, продольных), обеспечивающих соединение подвески с кузовом и определяющих перемещение колес и кузова относительно друг друга;
• стабилизатор поперечной устойчивости — упругая металлическая штанга, соединяющая подвеску с кузовом и препятствующая увеличению крена автомобиля в процессе движения;
• опоры колеса – специальные поворотные кулаки (на передней оси), воспринимающие нагрузки, исходящие от колес, и распределяющие их на всю подвеску;
• элементы крепления деталей, узлов и агрегатов подвески – это средства соединения элементов подвески с кузовом и между собой: жесткие болтовые соединения; композитные сайлентблоки; шаровые шарниры (или шаровые опоры).

Многорычажная

Многорычажка — еще один тип самых распространенных независимых подвесок, устанавливаемых на городские автомобили. В ее конструкцию входят подрамник, на который крепятся сайлентблоки, и шаровые шарниры, которые смягчают удар при попадании в яму, например.

Машина с такой подвеской едет плавно и хорошо управляется: без кренов, раскачки и потери траектории. Однако, по сравнению с тем же «МакФерсоном», она отнюдь не бюджетная и запчасти дорогие. Например, детали и ремонт многорычажки на Mitsubishi Lancer X 2007 года обойдутся примерно в 40-60 тыс. рублей.

Многорычажную подвеску устанавливают на автомобили бизнес-класса, а благодаря независимости колес друг от друга она подходит и для внедорожников. Ее устанавливают как на переднеприводные, так и на заднеприводные автомобили такие, как Audi, BMW, Mercedes-Benz, Porsche.

Также читайте: Машины с неродными запчастями: стоит ли покупать

Пружинная

Пружины используют в полузависимых и независимых типах подвески. На современных легковых автомобилях спереди устанавливают амортизаторы и пружины, а сзади — почти всегда полузависимые пружины.

В независимом типе каждое колесо имеет свой ход и не зависит от других. Часто конструкция основывается на продольных или прямых рычагах. Прямые всегда очень тяжелые. Из-за этого появляются вибрации, ухудшается плавность хода, увеличивается расход топлива. Продольные рычаги используются для заднеприводных автомобилей на ведущем мосту. В отличие от прямых рычагов в эту конструкцию добавляется еще и шарнир. Вся конструкция получается тяжелой.

Полунезависимая пружинная подвеска устанавливается на легковые автомобили A, B и C-сегмента, например, на модели от LADA, Renault и Honda. Ее особенность заключается в балке, соединяющей два продольных рычага. Эта конструкция позволяет колесам двигаться вверх и вниз независимо друг от друга. Во время движения, разгона и при торможении на балку воздействуют физические силы, например, скручивание. Чтобы корректировать жесткость балки, на нее часто устанавливают электромотор.

Такая подвеска недорого обходится заводу, поэтому не удорожает конечную стоимость автомобиля. Ее ремонт несложен. Он, как правило, заключается в замене пары сайлентблоков. Весь набор запчастей для задней подвески Volkswagen Golf, например, будет стоить около 30 тыс. рублей. Срок службы зависит от того, как водитель использовал автомобиль: по каким дорогам ездил, объезжал ли ямы, следил ли за состоянием машины и т. д. «Родная» подвеска на VW Golf, к примеру, живет около 100 тыс. км.

Также читайте: «Косячный» кузов у автомобиля: брать или не брать

Основные виды независимой подвески

В современных легковых автомобилях в качестве амортизационной системы очень часто используется независимый вариант подвески. Это обусловлено хорошей управляемостью автомобиля (из-за небольшой массы) и отсутствием необходимости в тотальном контроле за траекторией его движения (как, например, в варианте с грузовым транспортом). Специалисты выделяют следующие основные виды независимой подвески. (Кстати, фото позволит более наглядно проанализировать их отличия).

Подвеска на основе двойных поперечных рычагов

Строение данного вида подвески включает в себя два рычага, крепящиеся сайлентблоками к кузову, и соосно расположенные амортизатор и витую пружину.

Подвеска МакФерсон

Это производный (от предыдущего вида) и упрощенный вариант подвески, в которой верхний рычаг заменила амортизационная стойка. На сегодняшний момент МакФерсон – самая распространенная схема передней подвески легковых автомобилей.

Статья в тему: Устраняем мелкие царапины при ремонте кузова авто

Многорычажная подвеска

Еще один производный, усовершенствованный вариант подвески, в котором как бы искусственно два поперечных рычага были «разделены». Кроме того, современный вариант подвески очень часто состоит и из продольных рычагов. Кстати, многорычажная подвеска – это наиболее применяемая сегодня схема задней подвески легковых автомобилей.

Торсионная подвеска

Схема данного вида подвески основывается на специальной упругой детали (торсионе), который соединяет рычаг и кузов и работает на скручивание. Данный вид конструкции активно применяется при организации передней подвески некоторых внедорожников.

Пневматическая

В пневматической подвеске амортизаторы и пружины заменяет воздух в пневмобаллоне, который устанавливается на все колеса. Давление в каждом отдельном баллоне может меняться. Благодаря этому автобусы наклоняются на остановках, чтобы пассажирам было удобнее выходить и заходить в салон.

Эта же система в легковых авто позволяет сохранять дорожный просвет даже при полной загрузке салона. На скорости автомобили с пневмой «приседают» на дорогу, это улучшает аэродинамику и сокращает крены в поворотах.

Пневматическую подвеску устанавливают на одну из осей или на все. Например, для внедорожников иногда используют подвеску сразу на двух осях, чтобы сохранить высокий клиренс и позволить преодолеть самые тяжелые участки. На легковых авто ее используют только на задней оси, так как им попросту не нужна сложная конструкция на обеих осях.

Пневма на данный момент — самый комфортный тип подвески. Но за комфорт приходится платить высокой ценой конструкции и низким рабочим ресурсом. Первые поломки случаются уже на 50-60 тыс. км пробега, стоимость восстановления зависит от автомобиля, бренда и конфигурации. Например, если владелец Skoda Octavia захочет установить на седан пневму, ему потребуется не меньше 200 тыс. рублей. Самыми бюджетными машинами с пневматической подвеской считаются KIA Mohave, Audi A6, Volvo S90, Volvo XC60, Mercedes-Benz E-klasse.

Также читайте: Почему важно проверить колеса, покупая авто с пробегом

Автомобиль с каким типом подвески выбрать

У сервисменов существует поверье: чем жестче подвеска отрабатывает неровности, тем она надежнее. В 2020 году самой современной подвеской считается пневма. Она лучше отрабатывает неровности, позволяет менять наклон автомобиля, делать его выше или ниже. Она комфортна для всех пассажиров и положительно влияет на управляемость модели, но стоит дорого и выходит из строя быстро. Такой тип не стоит выбирать у подержанных машин, ведь они уже продаются с проблемной подвеской.

Более простым и надежным выбором будет сочетание «МакФерсона» спереди и многорычажки сзади. Чем проще конструкция, тем дешевле стоимость авто и ремонт ходовой части.

Автор: Екатерина Липатова

Какой тип подвески предпочитаете вы и почему? Делитесь своим мнением в комментариях.

Принцип работы

Схема работы подвески автомобиля основывается на преобразовании энергии удара, возникающего от наезда колеса на неровность покрытия дороги, в перемещение упругих элементов (к примеру, пружин). В свою очередь, жесткость перемещения упругих элементов контролируется, сопровождается и смягчается действием гасящих устройств (например, амортизаторов). В результате, благодаря подвеске, сила удара, которая передается на кузов автомобиля, уменьшается. Этим и обеспечивается плавность хода. Лучший способ увидеть работу системы – это использовать видео, которое наглядно демонстрирует все элементы подвески автомобиля и их взаимодействие.

Автомобили обладают самыми различными по жесткости подвесками. Чем жестче подвеска, тем информативнее и эффективнее управление автомобилем. Однако при этом серьезно страдает комфорт. И, наоборот, мягкая подвеска устроена так, что обеспечивает удобство в эксплуатации и жертвует управляемостью (чего нельзя допустить). Именно поэтому производители автомобилей стремятся найти их наиболее оптимальный вариант – сочетание безопасности и комфорта.
