Для чего нужен адсорбер в автомобиле, его устройство и принцип работы

Что такое адсорбер и зачем он нужен?

Адсорбер — автомобильная система-улавливатель выходящих из бака бензиновых паров. Когда двигатель работает, испарения перенаправляются в систему впускного коллектора. Если двигатель заглушен, некоторую их часть улавливает сепаратор, вновь направляя в бак, а остальное поступает в адсорбер с последующей нейтрализацией.

Адсорбирующая система является большим фильтром, улавливающим лёгкие углеводородные соединения. Адсорбер должен соответствовать экологическим стандартам ЕВРО-2, которые подразумевают недопустимость попадания в окружающую среду загрязняющих ее бензиновых паров транспортного средства. По этим же стандартам исключается проникновение даже небольшого количества вредных соединений в салон машины.

В старых автомобилях адсорбирующего фильтра не было вовсе, в них использовалась иная система очистки. Сегодня, согласно стандартам ЕВРО-2, система фильтрации должна быть установлена во всех без исключения машинах.

https://youtube.com/watch?v=oJIZI-GTRZc

Для чего необходим адсорбер?

В принципе ответ на этот вопрос уже дан, однако если кого-то интересует более подробный ответ, то я продолжу… Как вы знаете, бензин, как и любое другое топливо — имеет огнеопасные испарения, которые не только легко воспламеняются, но и к тому же способны сильно загрязнять атмосферу. Пары бензина, которые образуются в баке, поднимаются вверх, после чего через отверстие в горловине бака поступают сначала в сепаратор, где конденсируются и снова сливаются в бак. То, что не успело стать конденсатом, поступает в гравитационный клапан по паропроводу, после чего непосредственно в адсорбер, где собственно и происходит «волшебство» — адсорбция, поглощение активированным углем паров бензина. Этот процесс происходит при неработающем моторе. Переключение режимов работы в системе улавливания паров бензина происходит при помощи электромагнитного клапана. Когда мотор не работает, пары поглощаются адсорбером, как только мотор завелся, контроллер системы впрыска сообщает об этом клапану, после чего происходит продувка сорбента, пары бензина высасываются в специальный ресивер и догорают в камере сгорания.

Устройство и принцип работы.

Устройство адсорбирующей системы автомобиля довольно простое. Адсорбер представляет собой большую пластиковую банку, заполненную гранулированным активированным углем, который лучше всего справляется с углеводородными соединениями.

Помимо фильтрующей части система состоит из:

• Сепаратора со специализированным клапаном гравитации. Сепаратор позволяет улавливать часть паров топлива и перенаправлять их назад в бак. Клапан гравитации в основном не задействован и срабатывает лишь в экстренных режимах, предотвращая разлив бензина при перевороте машины, например, во время аварии.
• Датчика давления. С его помощью контролируется давление испарений внутри топливного бака.
• Электромагнитного клапана. Важнейшая коммутационная составляющая системы, открывающаяся при запуске мотора.
• Фильтра с угольным гранулированным порошком. Служит для задержки паров.
• Соединительных трубок. Обеспечивают подвод и соединение всех перечисленных выше деталей.

Принцип работы адсорбера следующий: испарения движутся вверх бака и задерживаются сепаратором, совмещённым с клапаном гравитации. Здесь часть паров конденсируется и возвращается в виде жидкого топлива обратно, а оставшаяся часть испарений, минуя клапан гравитации, проходит в фильтр-банку, накапливаясь там. Накопление происходит в то время, когда мотор не запущен.

Ключевым элементом адсорбирующей системы является электромагнитный клапан. Запуск двигателя сопровождается его открытием — адсорбер соединяется с дроссельным элементом либо впускным коллектором в зависимости от типа автомобиля.

Запускается процесс продувки, при котором испарения смешиваются с воздухом из окружающей среды и попадают в цилиндры мотора. Здесь воздушно-топливная смесь сгорает.

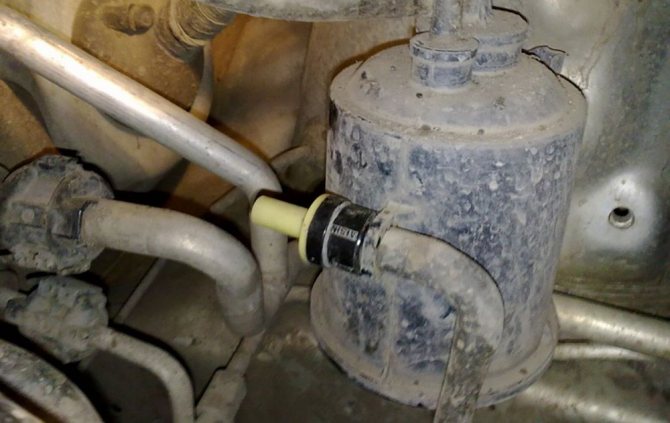

Устройство адсорбера

В современных устройствах, использующих принцип адсорбции, в качестве поглощающего вещества используются самые разные материалы, от активированного угля до природных минералов. В автоадсорбере на эту роль претендует именно активированный уголь – разновидность углеводородов с пористой внутренней структурой. Собственно говоря, поглотитель представляет собой пластиковую цилиндрическую ёмкость, которая располагается в моторном отсеке недалеко от силового агрегата. В некоторых моделях найти адсорбер можно возле топливного бака, но некоторые его части всё равно располагаются в подкапотном пространстве. Схематически поглотитель топливных паров состоит из следующих элементов:

• гравитационного датчика;
• сепаратора с аварийным клапаном;
• собственно фильтра (как правило, это измельчённый активированный уголь);
• электромагнитного продувочного клапана;
• соединительных трубопроводов.

Сепаратор представляет собой конструкцию, предназначенную для сбора конденсированного бензина с целью его отправки обратно в топливный бак. Задача гравитационного датчика – отслеживать давление бензиновых паров внутри бака, и при необходимости сбрасывать его, чтобы уменьшить вероятность получения повреждений. Фильтровальный элемент – это достаточно большая ёмкость, нижняя часто которой содержит адсорбирующее вещество, функции которого – поглощать пары бензина/солярки с целью их конденсации и последующей сепарации. Отдельно следует упомянуть об аварийном клапане. В обычных ситуациях он бездействует, но в экстренных случаях, когда существует риск разлива горючего (например, при ДТП, если машина перевернулась), срабатывает, полностью блокируя топливную магистраль. Роль соединительных трубок вполне очевидна – связать воедино все узлы адсорбера. Что же касается электромагнитного клапана, то его назначение – управление режимами работы сепаратора, о том, как он работает, мы расскажем чуть позже.

Признаки неисправности адсорбирующей системы.

Большинство проблем адсорбирующей системы возникает при неисправности электромагнитного клапана. Он открыт либо закрыт соответственно при запуске или остановке двигателя. Нормально работающий электромагнитный клапан никак не даёт о себе знать. Его неисправность, когда продувка системы не осуществляется, а давление в баке не сбрасывается, грозит серьёзными поломками других частей автомобиля.

Неполадки с адсорбером, как правило, сопровождаются следующими признаками:

• через 5-10 минут после прогрева двигателя начинают «плыть» обороты;
• при нажатии педали газа на холостом ходу при запущенном двигателе последний ведёт себя так, как будто заканчивается топливо, вплоть до полной остановки;
• при движении автомобиль не развивает полную мощность, по ощущениям работает на 80-90% от максимальной;
• датчик топливного бака показывает неверные данные, иногда может быть «полным» или, наоборот, «пустым»;
• во время открытия бака во время заправки слышен свистящий звук, словно ёмкость всасывает воздух из окружающей среды;
• присутствует явно завышенный расход бензина;
• иногда при непрогретом моторе абсорбер стучит, звук легко спутать со стуком клапанов двигателя.

При наличии перечисленных выше признаков электромагнитный клапан необходимо проверить. Неисправный компонент следует заменить. Стоит деталь недорого и меняется достаточно легко даже своими силами.

Признаки неисправности адсорбирующей системы не всегда связаны лишь с неполадками электромагнитного клапана. Очень часто забивается непосредственно фильтр-банка с угольным порошком. Если необходимо, деталь меняют либо разбирают и чистят (сушат), восстанавливая её фильтрующие свойства.

Неисправности электромагнитного клапана

Если адсорбер почти все время находится в бесперебойном режиме, то клапан продувки может легко перестать функционировать. Это повлечет за собой повреждение бензонасоса. Если адсорбер не осуществляет правильную вентиляцию, то бензин постепенно будет скапливаться во впускном коллекторе.

Подобное приводит к довольно неприятным «симптомам»:

• На холостом ходу появляются так называемые провалы.
• Нарушается тяга (такое впечатление, что ТС постоянно теряет мощность).
• При запущенном двигателе не слышны звуки работающего клапана.
• Заметно повышается расход топлива.
• Во время открытия крышки бензобака раздается шипение и свист.
• Датчик топливного бака буквально живет своей жизнью (он может показывать, что бензобак полон, а через секунду – что в нем ничего нет).
• В салоне автомобиля появляется неприятный бензиновый «аромат».

Иногда фильтрующий элемент, наоборот, издает слишком громкие звуки, которые также не являются нормой. Чтобы удостовериться, что причиной служит именно неисправный клапан, а не ГРМ, достаточно резко нажать на газ. Если звуковой эффект остался таким же, то, скорее всего, проблема именно в клапане адсорбера.

В этом случае рекомендуется немного подкрутить регулировочный винт устройства. Однако закручивать его нужно не более чем на пол-оборота. Слишком сильная фиксация приведет к ошибке контроллера. Если такие манипуляции не помогли, то нужно провести более детальную диагностику.

Можно ли убрать адсорбер? Плюсы и минусы отключения системы.

Адсорбирующая система — неотъемлемая составляющая современного транспортного средства. Исправно работающий фильтр не оказывает влияния на функционирование двигателя. Более того, он позволяет немного сэкономить на бензине, ведь задержанные топливные испарения не выбрасываются наружу, а сгорают в двигателе.

Можно ли пренебречь экологическими стандартами и убрать адсорбер из автомобиля? Сделать это возможно, и на работу автомобиля это никак не повлияет. С технической (но не экологической) точки зрения это даже лучше — пары из бака будут выходить прямо в окружающую среду, а без дополнительных банок, клапанов и трубок повысится надёжность авто.

Осуществить данную манипуляцию несложно — к сепаратору через шланг нужно подключить фильтр тонкой очистки, перекрыть сам адсорбер и сделать чип-тюнинг (прошивку двигателя).

Отключение адсорбера имеет и другие положительные стороны:

• подкапотное пространство существенно освобождается, ведь система (особенно фильтр-банка) занимает много места;
• исчезает известная проблема неустойчивой работы двигателя вхолостую;
• появляется небольшая экономия средств за ненадобностью покупки нового адсорбера и клапана в случае их поломки.

При этом не следует забывать, чем грозит отключение адсорбирующей системы, а именно:

• внутри автомобиля появится запах бензина, ведь пары частично будут идти в салон;
• легкие углеводороды станут выбрасываться в атмосферу и загрязнять окружающую среду;
• сам автомобиль (снаружи), возможно, тоже станет пахнуть топливом.

Про то, зачем нужен адсорбер, как он работает, и как его проверить, смотрите в следующем видео:

Адсорбирующая система — довольно простой, но полезный узел автомобиля. Техническое обслуживание этого элемента не является сложным или дорогостоящим, но при желании можно пойти вразрез с экологическими стандартами и отключить адсорбер, несколько повысив надёжность машины.

На этом у меня сегодня все. Если у вас остались вопросы, или если вы хотите дополнить статью — пишите комментарии.

С уважением, администратор

Почему аДсорбер, а не аБсорбер?

В переводе с латыни «sorbeo» — поглощать что-либо. Речь о поглощении чем-то (жидкость или твердое тело) чего-то (запах, жидкость, и т. д.) из окружающей среды.

Адсорбция — это накопление чего-то на поверхности сорбента твердым телом, а абсорбция — это полное поглощение сорбентом чего-либо. То есть, по сути своей и адсорбер, и абсорбер — очень похожи и выполняют практически одну и ту же функцию просто немного по-разному. Система, в которую входит адсорбер, называется системой улавливания паров бензина (от анг. EVAP — Evaporative Emission Control), главной задачей которой является улавливание паров бензина и предотвращение попадания их в атмосферу.

Признаки неисправности адсорбера и клапана

В результате длительной эксплуатации, механических повреждений, воздействия тока высокого напряжения или агрессивных сред конструкция адсорбера может повредиться. Наиболее распространенными являются следующие причины поломки:

• Потеря герметичности электромагнитного клапана и одновременное засорение канала, передающего накопленный бензин в двигатель. В этом случае испарения беспрепятственно попадают во впускной коллектор, нередко засоряя его. Признаки такой неисправности – двигатель не запускается с первой попытки или при неполном бензобаке.
• Засорение соединительных трубок без потери электромагнитным клапаном своей герметичности. В данной ситуации топливные пары будут конденсироваться непосредственно в бензобаке, постепенно повышая его внутреннее давление. Если при откручивании пробки бензобака слышится шипение, то это с высокой долей вероятности свидетельствует о забившихся трубках адсорбера.

Как работает адсорбер и клапан

Содержимое адсорбера

Схема действия автомобильного адсорбера достаточно проста, однако есть в ней отдельные нюансы, которые рекомендуется знать каждому автомобилисту. Поэтому остановимся на этом вопросе подробнее.

Пары бензина, будучи легче воздуха, поднимаются в верхнюю часть бензобака. Здесь их задерживает сепаратор, объединенный с гравитационным датчиком. Здесь определенная часть паров конденсируется и в жидком состоянии стекает обратно в бак.

Однако определенная доля бензиновых испарений способна проходить через гравитационный клапан и сепаратор и в результате попадает в адсорбер. Здесь она задерживается угольным фильтром, конденсируется в промежутках между крупными угольными гранулами и сохраняется до момента запуска двигателя.

Если же двигатель запущен, то электромагнитный клапан открывается и пропускает накопленный в полости адсорбера бензин в магистраль впускного коллектора либо в систему дросселя. Смешиваясь с воздухом, поступающим через дроссельную заслонку, бензиновые пары в виде готовой топливно-воздушной смеси подаются в цилиндры.

Статья в тему: Гидроблок (клапанная плита, гидроплита) АКПП

Как видно, принцип работы адсорбера достаточно прост и понятен, однако эффективность его работы в разных автомобилях может быть различной – это во много обусловлено использованием адсорбирующих модулей различного типа.
