Маркировка колесных дисков, расшифровка по шагам

04.01.2020

(Голосов: 2, Рейтинг: 5)

Вопросы, рассмотренные в материале:

Как маркируются диски на легковые авто
Ширина и радиальность диска
Вылет колёсного диска
Показатели сверловки и разболтовки диска
Другие варианты маркировки дисков автомобиля
Отзывы автолюбителей о маркировке дисков автомобиля

Замена дисков на автомобиле для опытных водителей – обычное дело, потому что при эксплуатации машины более 5 лет колеса изнашиваются и требуется устанавливать новые. Но автолюбители с небольшим стажем, которые сталкиваются с выбором дисков первый раз, часто оказываются в недоумении и задаются вопросом, какой же размер нужно приобрести, чтобы он подошел на ступицы и не мешал комфортной эксплуатации авто.

Так, все производители дисков маркируют свои изделия в соответствии с международной системой обозначения размерности. Подробно о маркировке дисков автомобиля речь пойдет в нашей статье.

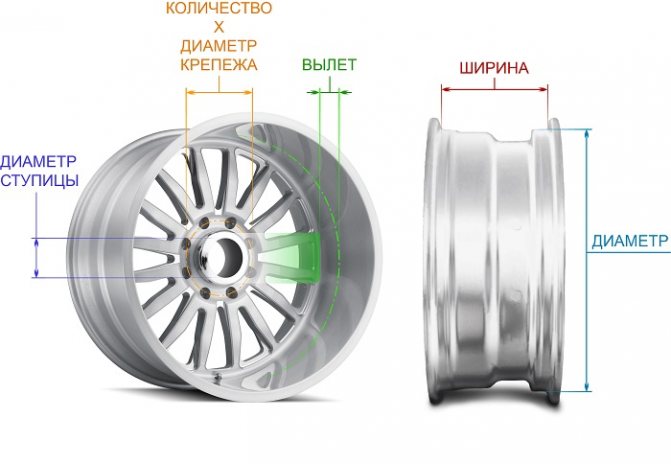

Как маркируются диски на легковые авто

Те автовладельцы, у которых машина появилась не так давно, часто путаются в маркировке дисков и том, как она расшифровывается. Не важно, какие колеса: штампованные, литые либо кованые, обозначаются они всегда одинаково. Маркировка диска автомобиля выглядит как надпись в одну строку и располагается в разных областях колеса в зависимости от способа его изготовления:

На штампованных автодисках маркировка находится на внешней части обода или с внутренней части колеса. Ее наносят с помощью струйного плоттера, соответственно, надпись получается совершенно плоской.
Как выглядит маркировка дисков легковых автомобилей? Обозначение на кованых и литых колесах располагается с изнаночной стороны, на спицах. Надписи рельефные, они выштампованы из стали, которая имеет такой же состав, как и вся деталь.

Важно! Маркировка дисков автомобиля должна присутствовать на каждом оригинальном изделии заводского производства. Зная расшифровку, покупатель сможет выбрать подходящие под ступицу диски и уже к ним приобрести покрышки нужного размера.

Расшифровка маркировки диска на автомобиле происходит одинаково во всем мире уже в течение долгого времени. Каждый специалист, не важно, где было произведено колесо, сможет расшифровать его маркировку. Это необходимо, чтобы понять, совместимы ли диск, ступица и резина, а также какие у него параметры, можно ли использовать колесо большего или меньшего размера.

Как расшифровывается маркировка дисков

Потребность в понимании того, что означает вся эта аббревиатура, возникает всякий раз, когда появляется необходимость в замене колес. Существующая маркировка автомобильных дисков едина во всем мире, и она одинакова для литых или кованых дисков, применяющихся для грузовых или легковых автомобилей, т.е. для всех колесных средств передвижения.

Расшифровка маркировки станет более понятной, если воспользоваться помощью приведенных ниже рисунков. Для примера рассмотрим такой ее вариант как 7,5Jx15H25x100ET40d54.1. Каким образом подобная маркировка соотносится с конструкцией диска, хорошо видно на правом рисунке.

Читайте также:

Как правильно настроить камеру заднего вида

Обозначение посадочной ширины идет первым в маркировке дисков автомобиля. В нашем конкретном примере это цифра 7,5. Она обозначает в дюймах именно ширину обода, т.е. непосредственно того места, где будет располагаться шина. Должно быть понятно, что подобный параметр определяет ее тип, который потом будет использоваться. Если значения ширины дисков и шины не соответствуют друг другу, то это создает трудности с установкой покрышки и ухудшает условия эксплуатации колеса в целом.
Обозначение типа закраины обода – J в нашем примере. Под этим скрывается ее конструкция, высота и форма. Типы закраины могут быть разными – JJ, JK, B, K и другие. Как правило, для обычного автомобиля применяется закраина типа J, тогда как JJ используется для полноприводных машин. Она влияет на установку грузиков при балансировке и имеет отношение к смещению шины в экстремальных условиях.
Контуры и геометрия закраин разные для грузовых и легковых авто, и они обозначаются соответствующими буквами, поэтому лучше всего выбирать изделия, рекомендованные производителем.
Символ «х» обозначает неразъемную конструкцию дисков, т.е. что они состоят из одного элемента. На них монтируют шины с эластичными бортами, их используют для легковых авто. Разъемный обод предназначен для грузовых машин и автобусов, маркировка такого диска содержит символ «-«. Шины для монтажа на них отличаются жесткостью и не допускают установку через край обода.
Диаметр дисков обозначается в нашем примере как 15 и задается без учета закраин.
Число отверстий и диаметр окружности расположения крепежа – такая расшифровка у обозначения 5х100 из рассматриваемого примера маркировки дисков.
Н2 – индекс хампов, так называют кольцевые выступы, расположенные вдоль закраин диска. Их назначение – фиксация бортов бескамерных покрышек в поворотах, исключающая разгерметизацию колеса. Его хорошо заметно на первом из приведенных рисунков. Возможны и другие обозначения, а также полное отсутствие хампов в конструкции. Вылет дисков измеряется в миллиметрах и обозначается ЕТ (в нашем примере ЕТ40). Под ним понимается расстояние между вертикальной осью симметрии диска и его плоскостью крепления к ступице. Как это выглядит на авто, поможет понять рисунок

Это крайне важный параметр и он требует пристального внимания за его соблюдением, именно под него рассчитывают производители подвеску и рулевой механизм. Вылет может быть как положительным, так и отрицательным. Уменьшение ЕТ приводит к тому, что диски начинают выступать из колёсных арок, колея из-за этого становится шире, увеличение вылета приводит к ее уменьшению. В любом случае, отклонение от заданного производителем значения вылета приводит к изменению прикладываемых к подвеске усилий и отражается на ее надежности и безопасности движения.
Диаметр центрального отверстия – d54.1, подбирается под диаметр посадочного отверстия на ступице.

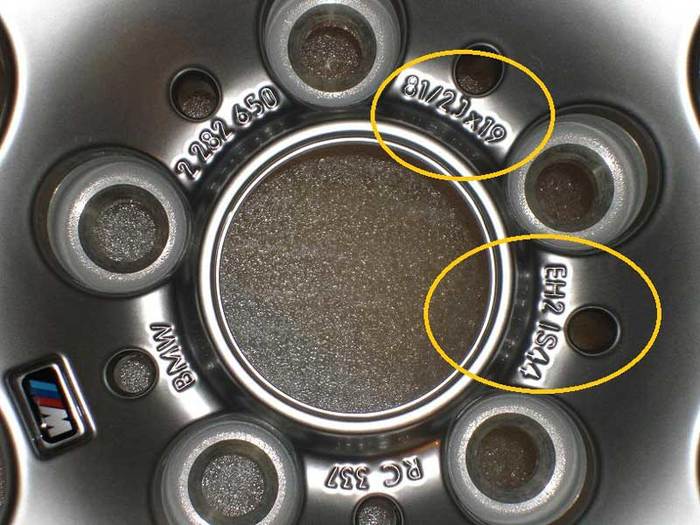

Ширина и радиальность диска

Наиболее важная для владельцев авто характеристика — ширина и радиальность автодиска. Данная маркировка выполнена в виде цифро-буквенного кода, к примеру 6Jx15. Как она расшифровывается?

«6» — указывает на ширину обода диска, она измеряется в дюймах. Зная это значение, можно выбрать автошины правильного размера. Следует также изучить табличку отклонений размеров, потому что покрышки могут быть немного больше или меньше указанного значения, разница должна составлять ±1 см.
«J» — данное обозначение в маркировке указывает на форму кромки обода диска. От этого показателя зависит посадочная зона для покрышки и тип кромок. Другое название этого параметра − «форма закраины», она обозначается следующими буквами: J, JJ, JK, B, K и т. п. Но на новых машинах чаще всего можно увидеть именно первую букву.
Буква «х» — данная маркировка ставится на всех литых дисках либо «штамповках», указывает на то, что изделие неразборное. В некоторых ситуациях не получается демонтировать твердую шину, например на грузовой машине. Тогда диски используются разборные. В этом случае маркировка будет другая: «-».
Следующее обозначение «15» — это диаметр автодиска, измеряется в дюймах, или его радиальность, которая должна быть точно такой же, как аналогичный параметр шины. Некоторые владельцы авто ошибочно полагают, что радиальность и радиус − это одно и то же, на самом деле это разные понятия. Чаще всего встречаются следующие значения радиальности дисков автомобиля: 12–21 дюйм, не учитывая закраины.

Если вы отправляетесь за покупкой новых колес, недостаточно просто знать, что означает маркировка на дисках автомобиля. Необходимо изучить специальный каталог либо найти в сети Internet, какие параметры ширины и радиальности колеса допустимо использовать на вашей машине.

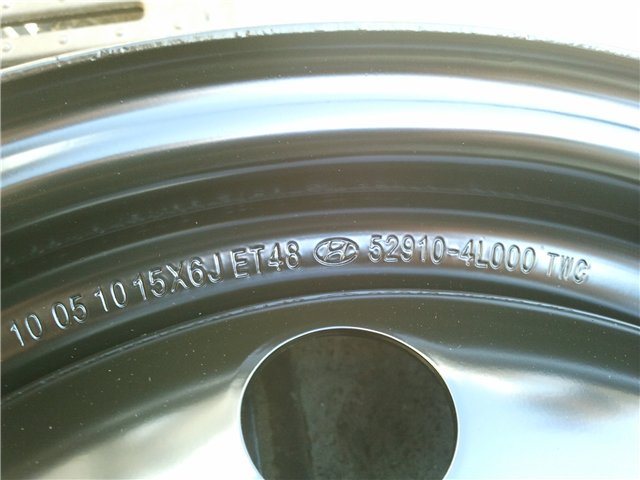

Вылет колесного диска

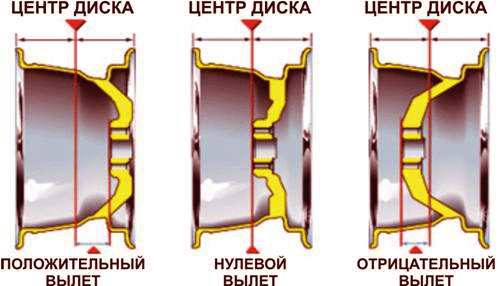

Второй важнейший параметр в маркировке дисков автомобиля — вылет (ET). Это расстояние от точки, где крепится диск к ступице, до проекции привалочной плоскости, измеряется в миллиметрах. На что указывает колесный вылет:

Расположение автодиска под аркой, утоплено ли колесо либо нет. Если вылет большой, то колесо размещено глубоко под машиной. Когда значение ET маленькое, диск будет выпирать за арки.
Если машина скоростная либо это внедорожник, который ездит по плохой дороге и преодолевает всевозможные препятствия, в этих случаях автомобиль должен быть максимально устойчивым. Значит, допускается, чтобы вылет был отрицательным, тогда автодиск будет выступать за кузов. Выглядит данный показатель в маркировке колес автомобиля следующим образом: ЕТ-20, ЕТ-15 и т. п., либо ET-«-», то есть отрицательный вылет. Числовое значение — расстояние, измеряется в миллиметрах.
Значение вылета может быть нулевым. Например, если автомобиль среднего ценового сегмента или городской кроссовер, способный разгоняться до больших скоростей, на котором можно ездить как по асфальту, так и по плохому дорожному покрытию. Такое значение ET указывает на то, что автодиск расположен заподлицо с кузовом, при этом машина достаточно устойчива, на боковые области не налетает грязь, непроектная нагрузка на ступицу, полуось, суппорты и амортизаторы отсутствует. Выглядит такая маркировка диска автомобиля следующим образом − ЕТ0.
Вылет может быть и положительным, к примеру 5–50 и более. В частности, на седанах, универсалах (зависит от класса и автопроизводителя). Большой вылет имеют обычно эксклюзивные машины. Вылет от 22 до 42 миллиметров будет у автодисков для небольших седанов и универсалов, автомобилей бизнес-класса, которые так популярны среди жителей больших городов.

Важно! Прежде чем купить новые диски для автомобиля, обратите внимание на их маркировку. Значение вылета должно быть практически идентично с вылетом, который был на старых колесах. Если автодиски будут подобраны неправильно, ступица и подвеска быстро выйдут из строя из-за повышенных нагрузок. Также гарантийный автомобиль могут отказаться бесплатно ремонтировать в официальном дилерском центре.

Конечно, все параметры маркировки диска могут немного отличаться, не важно, какой марки и модели у вас автомобиль. То есть вместо колеса с маркировкой 6,5Jx15 ET35 подойдут диски 6J – 7Jx15 ET 32 – 42. Естественно, если размер покрышек будет подобран оптимальным образом.

Расшифровка дисков: параметры и маркировка дисков

Идем далее. Независимо от того, какой тип диска планируется приобрести, как правило, при выборе автолюбители задаются вопросом, подойдут ли диски на автомобиль. И дело не только во внешнем виде. Другими словами, нужно знать, как правильно выбрать диски для авто.

Сразу отметим, при подборе недостаточно знать диаметр диска и размещение отверстий, так как это далеко не полный список важнейших параметров автомобильных дисков. Важно уметь расшифровать маркировку диска правильно, чтобы подобрать оптимальный вариант. Давайте разбираться.

Читайте также:

Эксплуатация и режимы вариатора: что нужно знать

Прежде всего, при выборе дисков следует запомнить следующее: диск должен подбираться с учетом параметров покрышки или наоборот, а также сами диски должны быть подобраны правильно под конкретную модель и марку авто.

К дискам ряд требований обычно выдвигает сам производитель автомобиля, при этом отклонения от допустимых параметров могу привести к следующему:

диск не удается установить на ступицу;
после установки диск задевает за отдельные элементы (как сразу, так и при повороте колеса);
изменяется управляемость, меняется острота руля, теряется обратная связь;
увеличиваются нагрузки на систему рулевого управления и подвеску автомобиля;
отмечается ускоренный износ шин, изменяется устойчивость автомобиля на дороге и т.д.

Важно понимать, что расчетные параметры дисков являются фиксированными для конкретной модели авто и менять их нельзя. От точного соответствия будет зависеть маневренность на скорости, а также срок службы деталей подвески и ряд других характеристик и показателей.

Если говорить о самих параметрах:

А – посадочный диаметр обода диска (диаметр диска), измеряется в дюймах. В данном случае речь идет о диаметре кольцевой части обода, на которую опирается шина после установки на диск. Если иначе, это и есть размер диска. При этом сами покрышки имеют определенные ограничения. Получается, хотя соответствующие по размеру шины можно ставить на диски с небольшими отклонениями, все параметры связки диаметр диска + радиус покрышки должны находиться в допустимых пределах.
В – посадочная ширина обода диска. Измеряется в дюймах и указывает на допустимое расстояние между внутренними поверхностями бортовых закраин. Кстати, ширину диска меряют не по внешним сторонам, а по «полке», которая служит опорой боковины покрышки. Получается, шины по ширине должны в точности соответствовать ширине диска, что позволит избежать деформации и т.д. Кстати, с посадочной шириной обода диска и шины напрямую связан показатель ширины профиля шины.
ЕТ (вылет диска) – расстояние от плоскости колеса, которая прилегает к ступице, до плоскости, которая проходит через середину посадочной ширины обода. Вылет измеряется в миллиметрах. Диски бывают с положительным, отрицательным и нулевым вылетом. Каждый автопроизводитель индивидуально рассчитывает вылет дисков для конкретной модели, изменять данный параметр настоятельно не рекомендуется. Если вылет будет больше, при езде колеса могут тереть по аркам, задевать детали подвески. Уменьшение вылета приведет к потере устойчивости автомобиля (особенно в поворотах), снижению эффективности торможения и т.д.
DIA – величина диаметра центрального отверстия диска, измеряется в миллиметрах. Данный параметр должен в точности соответствовать диаметру центрирующего выступа на ступице. В норме, зазор между выступом и диском должен быть минимальным. Если отверстие в диске меньше, тогда такой диск не удастся поставить на ступицу. Если же размер посадочного отверстия диска больше, тогда зазор можно «выбрать» проставочными кольцами (переходные кольца дисков).
HUMP — указывает на то, что на поверхности диска есть борты, позволяющие лучше фиксировать борт покрышки на диске. Данное решение есть не на всех дисках, однако его наличие позволяет надежнее удерживать шину при поворотах, исключая вероятность того, что покрышка слетит с посадочного места на диске.
PCD – диаметр окружности центров крепежных отверстий диска. Измеряется в миллиметрах. Фактически, это разболтовка дисков или сверловка дисков. При этом отклонения от штатной разболтовки будут означать, что диск на ступице надежно зафиксировать не получится. Например, если отклониться на 1 мм, болты будут перекошены. Это приведет к тому, что может возникать биение, болты могут разрушаться, раскручиваться, шпильки обламываются и т.п. В худшем случае, колесо может попросту отлететь на ходу.

Маркировка дисков: расшифровка

Рассмотренные выше параметры обычно указаны на колесном диске. Соответствующая маркировка в виде ряда цифр и букв позволяет подобрать диск для той или иной модели автомобиля.

Кстати, каталоги и онлайн сервисы, позволяющие подобрать диски на авто по марке автомобиля, содержат информацию о штатных заводских расчетных параметрах по модели авто, после чего данная информация сопоставляется с имеющимися в продаже дисками.

Например, маркировка колесного диска: 7,5 J х 15 Н2 5х100 ЕТ40 d54.1. Расшифровка такой маркировки следующая:

Ширина обода 7.5 дюймов, что означает расстояние между внутренними краями обода. Параметр важен при выборе при выборе покрышек, так как разные шины имеют ограничения по диапазону ширины обода. Оптимально, когда ширина обода находится в средине диапазона покрышки.
Буква J указывает на тип кромки обода в маркировке диска, то есть обозначает форму закраины обода (место соединения диска с шиной). Такие буквы могут быть разными, указывая на радиус закругления, форма контура профиля, угол наклона полок, высоту полок и т. д.
Значок «x» указывает на разъемность обода и указывает на то, что обод неразъемный , цельный. Если есть знак «-«, тогда это указывает на то, что обод составной, его можно разбирать и собирать.
Диаметр диска в дюймах (число 15 в примере), он же радиус диска.
Рекомендуем также прочитать статью о том, что означает индекс скорости и нагрузки шин, маркировка индекса скорости и расшифровка индекса нагрузки шин. Из этой статьи вы узнаете, как расшифровать индекс скорости и нагрузки шин автомобиля.
Литера H (hump) (в примере Н2) указывают на то, что кольцевые выступы для фиксации бескамерной шины на колесном диске есть с 2-х сторон диска.
Цифры 5х100 это PCD, первая цифра говорит о количестве отверстий в диске, а 100 означает диаметр окружности, на которой размещены крепежные отверстия.
ET указывает на вылет диска (в примере положительный вылет ЕТ40). Кстати, если вылет отрицательный, тогда обозначение содержит знак » -» перед числом, например, ЕТ-30).
Литера d (диаметр посадочного отверстия DIA) в примере указывает, что центральное (ступичное) посадочное отверстие диска в миллиметрах составляет 54.1.

Показатели сверловки и разболтовки диска

Указанные выше параметры можно немного изменять, выбирая колеса для автомобиля с практически идентичной маркировкой. То есть, если отклонения составят 1,5–2 см, машина будет ехать так же хорошо, нагрузка на подвеску не станет больше. Так, можно установить колеса, ширина которых 6J, несмотря на то что рекомендуется использовать 5,5J.

Главное, чтобы диаметр посадочного отверстия (сверловка) подходил под ваш автомобиль.

Читайте также:

Рихтовка вмятин без покраски — возможно ли это

Почему важен правильный выбор дисков

Вполне понятно желание каждого водителя использовать для своего автомобиля всё самое лучшее. Если по применению различных чехлов и аудиосистемы вопросов обычно не возникает, их выбор вполне может определяться личными пристрастиями, то все, что влияет непосредственно на режимы движения, надежность и безопасность, должно рассматриваться только с точки зрения допустимости установки на авто. Именно так и надо оценивать влияние автомобильных дисков на поведение машины.

Эти изделия относятся к категории, так называемой неподрессоренной массы, в процессе движения она оказывает непосредственное влияние на поведение авто. От правильного выбора дисков будет зависеть динамика разгона автомобиля, его управляемость и надежность работы подвески. Из этого, а не из цвета дисков, необходимо исходить, выбирая колеса для своего авто, а определяющими в данном случае должны стать рекомендации его изготовителя.

Чтобы лучше их выполнить и тем самым обеспечить долгую жизнь для своего автомобиля и безопасные условия движения, существует маркировка колесных дисков, а производителями указывается, какие из них можно ставить на авто.

Другие варианты маркировки дисков автомобиля

Однако, помимо разобранной нами стандартной маркировки, можно увидеть и другие значения, указывающие на размер автодисков, к примеру 6Jx15 H2. Обычно такую надпись можно встретить на «штамповках», и зачастую автовладельцы затрудняются с пониманием того, что она означает.

Читайте также:

Как снять обогрев заднего стекла

Как расшифровывается маркировка штампованных дисков? Расшифровка для легковых автомобилей:

6J − так же, как и в стандартной маркировке, означает ширину колес (измеряется в дюймах), а также форму борта, с учетом которой нужно подбирать автопокрышки;
15 – радиальность колеса, которая зависит от технических параметров машины и подходит под размеры колесных арок авто. Измеряется в дюймах, как диаметр диска, не учитывая верхние бортики;
Н2 – указывает на количество хампов, если вы видите такую надпись, значит, у колеса есть 2 уплотнительные кольцевые прокладки − они позволяют диску максимально плотно прилегать к бескамерной шине.

Важно! Иногда маркировка литых дисков автомобиля, так же как и штампованных, может иметь отличия, особенно если они брендовые. К примеру, можно увидеть в конце надписи обозначение С046 либо похожие цифро-буквенные коды, означающие артикул автодиска либо порядковый номер в специальном каталоге компании-изготовителя.

Если вы планируете приобрести новый комплект колес, следует внимательно изучить полную маркировку дисков автомобиля. Затем нужно взять инструкцию по эксплуатации вашей машины либо в сети Internet поискать технические параметры авто. Вы можете установить автодиски со штатными размерами либо купить колеса, немного отличающиеся от заводских. Однако размер их должен удовлетворять допускам автопроизводителя.

Отзывы автолюбителей о маркировке дисков автомобиля

Вылет связан с кинематикой подвески «Помните о том, что вылет колеса определяется производителем автомобиля, он влияет на эффективность работы подвески. Если вылет изменить, нагрузка на машину увеличится. К примеру, когда устанавливаются автодиски с вылетом на 50 мм меньше, подвеска испытывает на себе нагрузки в полтора раза больше. То есть колесо играет роль рычага, сильнее всего это заметно, когда машина поворачивает, а динамонагрузки максимальны.
Объясняется это тем, что автопроизводитель закладывает определенное соотношение: линия поворота – центр колеса нарушается, в итоге плечо обката становится отрицательное либо положительное. Все это приводит к тому, что появляется дополнительный момент, он компенсируется рулем. Рулевое колесо становится трудно поворачивать, машина плохо управляется во время поворотов. Кроме того, подвеска быстрее выходит из строя».
Диски должны быть по размеру
«Много раз наблюдал такую картину: едет «Хёндэ Солярис» на 18-ых колесах, при том что с завода идут 15- либо 16-дюймовые. На автодиск такого большого размера одевается резина 215/35 R18, в этом случае от обода до поверхности дорожного полотна остается 75 мм. Понятно, что случится пробой покрышек, даже если водитель просто наедет на небольшую ямку».

Рекомендуем

«Как подобрать диски на автомобиль: от штамповки до литья» Подробнее
Можно сэкономить на покупке шин
«Многие водители устанавливают самые маленькие из допустимых колеса. Цель — чтобы автодиск не соприкасался с тормозным суппортом во время езды. Но в этом случае им приходится использовать покрышки с очень высоким профилем.
Такой подход позволяет сделать машину более мягкой при езде даже по плохим дорогам, кроме того, экономия будет заметной, ведь вы приобретаете покрышки с маленьким диаметром. Например, на «Хёндэ Солярис» и «Киа Рио» я бы установил диски 14 дюймов и резину 195/70 R14. Так диаметр колеса будет чуть больше по сравнению с заводским вариантом (185/65 R15). Машина на таких дисках будет ехать мягко, как «Рено Логан».
