Магнитная подвеска: Преимущество и недостатки, Виды магнитных подвесок

В отзывах автолюбителей об эксплуатационных качествах разных моделей особое место отводится подвеске. Она оказывает незначительное влияние на динамику машины и практически не отражается на способностях раскрытия ее силового потенциала. Однако с точки зрения управления и комфорта этот компонент очень важен. Жесткость или мягкость посадки напрямую зависят от того, каким образом была реализована связка ходовой части и кузова. Совсем недавно появилась новая концепция решения данной задачи – это электромагнитная подвеска, конструкционные особенности которой обусловили немало достоинств с точки зрения эксплуатации машины.

Общие сведения об электромагнитной подвеске

Для начала следует вспомнить, какие функции должна выполнять традиционная подвеска. В сущности, это переходное звено между колесами и кузовом автомобиля. Данный компонент обеспечивает надежное скрепление мостов с рамой и другими узлами. В процессе эксплуатации именно подвеска транслирует несущей конструкции крутящий момент и усилия, возникающие в процессе взаимодействия колесной базы с дорожным покрытием. В результате отдельные части автомобиля в области кузова и рамы обеспечивают необходимый характер перемещений колес. Теперь можно перейти к электромагнитной подвеске. Главной особенностью, которая отличает эту разновидность от классических агрегатов, является полное или частичное избавление от пружин, торсионов и других вспомогательных деталей обычной подвески. Во многом функции традиционных компонентов этого узла в электромагнитной системе занимает двигатель.

Демонстрация работы подвески

Прототипом для тестирования разработки стала модель Lexus LS400: один автомобиль был оснащен традиционной подвеской, другой получил Bose Suspension, которая управлялась процессором Pentium III с частотой 750 МГц.

Программное управление активной подвеской давало возможность корректировать её функционирование, а также создавать алгоритмы работы для разных дорожных условий. Боуз отказался от подвески, используемой в настоящее время компанией Mercedes-Benz, когда при прохождении поворотов кузов авто наклоняется, что, во-первых, оказывается неожиданным для пассажиров, а во-вторых, провоцирует водителя на создание опасных ситуаций ввиду переоценки возможностей транспортного средства.

В ходе презентации было продемонстрировано сравнение двух подвесок – традиционной, используемой автомобилестроительными компаниями, и новой, придуманной Боузом (для большей наглядности на автомобиле с подвеской Bose была предусмотрена кнопка, при нажатии которой происходило переключение между ними). Журналисты, находясь в салоне, могли прокатиться по дороге с ямами и неровностями: при включении режима заводской подвески в зеркала заднего вида чётко было видно, как кузов раскачивается, при активации подвески Bose кузов оставался неподвижным.

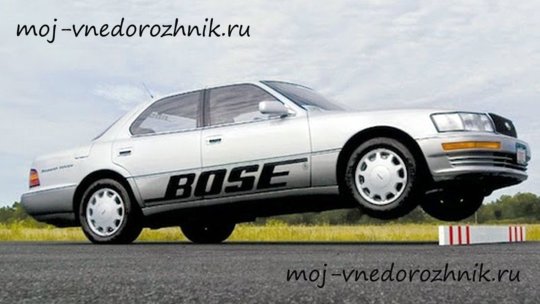

Финальным аккордом, окончательно поразившим присутствующих, стало преодоление деревянной планки, когда кузов, невзирая на значительную высоту препятствия, продолжал оставаться в неподвижности (серийная реализация опции не предполагалась, но её демонстрация была необходимой для привлечения внимания к технологии как представителей прессы, так и возможных будущих партнеров).

https://youtube.com/watch?v=l3dTGW4PHEY

https://youtube.com/watch?v=J5p1Orzi7fg

https://youtube.com/watch?v=Lyf4rfT7bHU

Принцип работы

Функция механических систем обеспечивается группой упругих деталей, а в гидравлических аналогах задачи рабочего компонента выполняет жидкость. В свою очередь, электромагнитная подвеска предполагает наличие силовой установки, управление которой происходит через компьютер. Функциональным элементом в данном случае выступают электромагниты. На практике это означает, что водитель может в режиме реального времени отслеживать показатели колес и агрегатов, которые охватывают весь периметр кузова. На основе передаваемых показателей система может самостоятельно принимать решения о выполнении необходимых корректировок, посылая соответствующие сигналы.

Все, что нужно знать о магнитной подвеске

Электромагнитная подвеска — это довольно сложное устройство в виде стойки на каждое колесо, заменяющее пружину и амортизатор. Управляется она электронным блоком и предназначена для обеспечения более высокой плавности хода автомобиля.

Общий вид электромагнитной подвески

Отличие магнитной подвески от классических ее предшественниц заключается в возможности работы при полном отсутствии пружин, торсионов, стабилизаторов, амортизаторов и других вспомогательных элементов. Здесь функции этих компонентов выполняют электромагнитные клапаны или магнитно-реологическая жидкость. Хотя некоторые подвески оснащены пружинами и амортизаторами на случай, если выйдет из строя автоматическая система управления.

Если в гидравлических подвесках функциональным элементом служит специальная жидкость, в механических – упругие элементы (пружины), в пневматических – воздух, то в случае магнитного аналога эта роль отводится электромагнитам. Фактически это позволяет автолюбителю отслеживать все показатели положения кузова и колес в режиме реального времени.

Преимущества и недостатки магнитной подвески

Достоинства магнитной подвески исходят из самого ее предназначения. К ним относятся:

1. высокая плавность хода автомобиля;
2. устойчивость автомобиля при движении на больших скоростях;
3. высокий уровень комфорта и безопасности при движении по различным поверхностям;
4. рациональное использование энергетических ресурсов машины.

На сегодняшний день главным недостатком такого вида подвески является лишь ее высокая стоимость.

Преимущества

Сравнивать эффективность новой системы с традиционными гидравлическими и пружинными аналогами нет смысла, поскольку это совершенно разные устройства. И все же с точки зрения водителя разница довольно существенная. В первую очередь, отмечается мягкость ходовой части автомобиля, которая вовсе не противоречит высоким показателям стабильности и устойчивости. Есть и преимущества в плане управления. Наличие электроники, контролирующей подвеску, давно не является чем-то эксклюзивным. Однако электромагнитные системы обеспечивают более высокую скорость реакций на команды бортового компьютера.

Кроме того, есть преимущество у подвесок такого типа в плане экономии энергопотребления. Стандартная мощность составляет лишь 20 Вт, что позволяет рациональнее использовать энергетические ресурсы машины. В то же время электромагнитная подвеска достаточно универсальна и даже многофункциональна. Сохраняя примерно схожие функции, этот комплекс может переходить из автоматизированного режима в механический. Это комбинированные системы, в составе которых предусматриваются и амортизаторы в качестве запасных элементов для обеспечения рабочего усилия. В совокупности перечисленные достоинства обуславливают высокую надежность ходовой части и безопасность автомобиля в целом.

Различные принципиальные устройства

Исследования ведутся в различных направлениях. Но до реального воплощения дошли электромагнитные подвески следующих типов:

1. Bose. Да-да, именно корпорация, занимающаяся разработкой звуковой аппаратуры и электронных систем, воплотила в жизнь одну из перспективных концепций.
2. SKF. Шведский машиностроительный гигант, известный по всему миру благодаря качественным подшипникам, решил не оставаться в стороне и экспериментирует со своим вариантом электромагнитной подвески.
3. Delphi. Один из самых крупных производителей автомобильных комплектующих, Delphi Corporation, чья штаб-квартира находится в США, имеет свой взгляд на перспективную конструкцию.

На сегодняшний день каждый из предложенных вариантов имеет свои достоинства и недостатки.

Bose

В электромагнитной подвеске такого типа используются принципы, сходные с теми, что заставляют работать магнитные динамики. Основные функции выполняет шток с магнитным сердечником, помещённый в создаваемое линейным электродвигателем магнитное поле. Ппривычные пружины, и стабилизаторы отсутствуют, а изменение упругих параметров подвески и положения кузова автомобиля достигается за счёт изменений характеристик магнитного поля. Вся система управляется электроникой, хотя остаётся возможность корректировки некоторых параметров с пульта управления. Необходимая информация поступает от датчиков, устанавливаемых в разных местах автомобиля. Некоторые компании, устанавливающие такие конструкции на свои машины, дополняют их стабилизаторами поперечной остойчивости.

К достоинствам электромагнитной подвески Bose относятся:

• Малое количество механических компонентов, что обуславливает высокий ресурс конструкции и компактность её размещения.
• Высокая скорость реакции. На движущийся в магнитном поле сердечник не влияют силы трения и его перемещения происходят очень быстро.
• Возможность внесения изменений в характеристики прямо в движении. Автоматизация коррекции положения кузова.

Но есть и характерные недостатки:

• Более высокое, по сравнению с другими системами, потребление электроэнергии.
• Полная потеря работоспособности при прекращении подачи тока.
• Необходимость оснащения системы производительным управляющим компьютером с качественным программным обеспечением.

Если все условия, необходимые для работы соблюдены, то подвеска Bose демонстрирует высокую эффективность.

SKF

Шведские разработчики решили не отказываться полностью от традиционных упругих элементов. Нагрузки воспринимаются цилинд

рическими пружинами, листовыми

рессорами или торсионами. Роль амортизатора выполняет устройство, сходное по своей конструкции с элементами электромагнитной подвески Bose. Многие специалисты полагают это направление более перспективным и работают над его развитием.

Действительно, у систем SKF есть определённые преимущества:

• Меньшая требовательность к энергообеспечению.
• Сохранение хотя бы частичной работоспособности даже при прекращении подачи тока.

При этом сохраняется возможность программирования, постоянного контроля и внесения изменений в работу непосредственно в движении. Тем не менее сохраняются некоторые недостатки к которым добавляются новые:

• Увеличивается число деталей. Для размещения элементов конструкции требуется значительный объём пространство.
• Несколько снижается скорость реакции.
• Механические упругие элементы со временем утрачивают свои характеристики, что должно быть учтено при разработке программного обеспечения.

Работы по совершенствованию электромагнитной подвески SKF не прекращаются. Не исключено, что разработчики сумеют если не устранить перечисленные недостатки, то свести их к минимуму.

Delphi

Иные принципы использованы в устройствах, которые разрабатывает компания Delphi. Здесь также сохранены практически все привычные компоненты. Основное отличие заключается в заполняющей амортизаторы магнитореологической жидкости. Постараемся объяснить, что это такое, не вдаваясь в сложные описания и не используя высоконаучные термины.

Электромагнитная подвеска Delphi в действии – видео, наглядно иллюстрирующее конструкцию и полученный результат.

Магнитореолологической жидкостью принято называть состав, в котором во взвешенном состоянии находятся микроскопические частицы железа, кобальта или никеля. Попросту говоря, частички материалов, способных взаимодействовать с магнитным полем. Результатом такого взаимодействия становится изменение пределов текучести вещества. Среди всех качеств магнитореологической жидкости для работы электромагнитной подвески важны два:

1. Хорошая агрегативная устойчивость в магнитном поле.
2. Малое время отклика.

При её использовании получают амортизаторы с регулируемыми характеристиками. Параметры изменяются при подаче команд автоматически или с пульта управления.

Достоинствами конструкции являются:

• Малое энергопотребление.
• Сохранение работоспособности при прекращении подачи тока.

По сути, такую подвеску можно отнести к электромагнитным достаточно условно. Это не является недостатком, но эффективность узлов, изготовленных по схеме Delphi несколько ниже, чем аналогов от Bose и SKF.

Электромагнитная подвеска Bose

Одной из самых популярных систем этого класса является разработка ученого Арама Боуза. В его интерпретации этот комплекс представляется линейным электродвигателем, который может работать как демпфирующий или упругий компонент в зависимости от условий движения. Амортизационный шток с наличием в конструкции постоянных магнитов выполняет возвратно-поступательные действия по длине статорной обмотки, которая расположена в корпусе.

В процессе движения устройство эффективно сглаживает колебания, которые возникают на неровных участках. При этом электромагнитная подвеска Bose предполагает широкий спектр различных настроек. Например, в процессе преодоления виража автомобилист сможет так настроить схему сигналов, что опорным выступит внешнее заднее колесо. И напротив, в повороте подвеска переключит основную нагрузку на переднюю часть. В итоге обеспечивается повышенный контроль над машиной в процессе управления.

Феномен Bose: почему лучшая в мире подвеска до сих пор не стала серийной

Bose – не бренд, но человек

Как и многое революционное в мире, технология принципиально новой автомобильной подвески обязана своим появлением человеку, который был достаточно решителен, чтобы отрицать невозможное. Его имя — Амар Боуз.

Если вы считаете что-то невозможным, не мешайте человеку, который над этим работает.
Амар Боуз (Amar Bose), 1929-2013

Американец индийского происхождения, он и сам нес в себе немало революционного: его отец в юности был на острие борьбы индийских революционеров с английскими колонизаторами. Амару повезло больше: он родился уже после переезда отца в США, но дух новаторства и стремление расширять границы возможного передались ему по наследству, воплотившись в его самореализации в технике.

Будучи страстным увлеченным меломаном, он посвятил себя акустике и аудиотехнике. Но как и любой разносторонне развитый человек, он не ограничил себя только ей: еще одним увлечением Амара были автомобили. Однако в отличие от большинства, которое привлекали мощность, скорость и дизайн, Боуз ценил в них другое: комфорт. Еще за шесть лет до основания собственной компании, которой суждено было стать в ряд лучших производителей топовой акустики, Амар приобрел Pontiac Bonneville с подвеской Ever-Level Air Ride, где вместо пружин были применены пневмобаллоны. Был ли он удовлетворен ей? Ответом может послужить то, что спустя 10 лет он сменил Pontiac на Citroen DS, чья гидропневматическая подвеска была настоящим произведением искусства. Но судя по тому, что произошло дальше, Боуз имел на этот счет свое мнение.

На фото: Pontiac Bonneville ‘1962 и Citroen DS ‘1968–76

В 1980 году, уже будучи владельцем собственной компании, профессор в одиночку начал разработку совершенно нового типа автомобильной подвески, используя свой опыт и знания в совершенно несопоставимой на первый взгляд сфере аудиотехники. Но если приглядеться, можно увидеть кое-что общее: колебания, волны, передача энергии… Проецировав и масштабировав их от динамического излучателя на подвеску, Боуз создал конструкцию, которая предвосхитила появление систем шупомодавления – только в автомобильном понимании.

Технологическая магия

Подвеска, спроектированная профессором, буквально «подавляла» колебания, поступающие извне. Убедившись, что идея жизнеспособна, через три года после начала своих изысканий Боуз привлек к работе над ней отдельную команду, но тщательно засекретил разработку. Подразделение, занятое ей, получило имя «Project Sound», чтобы не распространять информацию не только вовне, но и внутри самой компании. Что же представляет собой изобретение Bose, и что в нем революционного?

Основой конструкции является линейный электромотор, питаемый усилителями и управляемый системой на основе микропроцессора. Электромотор выполняет функции амортизационной стойки: он «сжимается» и «разжимается», но делает это в разы быстрее обычного амортизатора с пружиной, изменяя свою длину за миллисекунды. Именно этот «лаг» у традиционной подвески не позволяет ей обеспечить абсолютный покой кузова: ее ходы и скорость отклика ограничены физикой, и в определенный момент сжатие или разжатие подвески не позволяет компенсировать размеры преодолеваемой неровности, передавая остаточные колебания дальше, на кузов. Линейные электромоторы с молниеносным откликом полностью решали эту проблему, прецизионно повторяя неровности поверхности и не передавая дальше абсолютно ничего. Диапазон перемещения электромоторов составлял 20 сантиметров – это и был предел полного комфорта, в пределах которого кузов оставался неподвижным.

И это было не единственным преимуществом электромоторов. Разумеется, столь сложная и мощная электронная система, несущая большую нагрузку в виде автомобиля, требовала соответствующего питания. Однако эта особенность во многом компенсировалась схемой работы моторов: они имели рекуперативную функцию, возвращая обратно на усилители часть затраченной энергии в циклах сжатия. По данным Bose, такая схема позволяла обеспечить потребляемую мощность на уровне втрое меньшем, чем у штатной системы кондиционирования автомобиля.

Но и это еще не все! Во-первых, конструкция подвески предусматривала гашение не только крупных, но и мельчайших неровностей, проявляющих себя на уровне вибраций. Для этого ступичные узлы имели собственные встроенные демпферы, подавляющие микроколебания. Ну а во-вторых, программный комплекс обеспечивал идеально стабильное положение кузова автомобиля не только на неровностях, но и при маневрировании, полностью исключая поперечную раскачку в поворотах и продольную при разгонах и торможениях. «Железную» же основу подвески составляли торсионы, которые, впрочем, выполняли фактически лишь несущую функцию для кузова, оставляя всю настоящую работу системе от Bose.

Впервые подвеска может быть одинаковой и для спортивного, и для люксового автомобиля.
Амар Боуз (Amar Bose), 1929-2013

Работа над революционной подвеской продолжалась долгие 24 года: Боуз рассекретил свое детище только в 2004-м, представив его широкой публике, но так, впрочем, и не разрешив даже журналистам опробовать его в деле. Но и без этого презентация произвела ошеломляющий эффект: это была настоящая технологическая магия, все отзывы и рассказы о которой сводились к главному – тому, что «кузов невероятным образом оставался абсолютно неподвижным, пока колеса отрабатывали все неровности». Тестовыми прототипами стали два седана Lexus LS 400, один из которых был оставлен в заводском исполнении, а другой оснащен комплексом от Bose. И этот комплекс, управляемый тогда, в 2004-м, 750-мегагерцовым Pentium-III, работающим на четверть своей производительности, был настоящей квинтэссенцией сути автомобильной подвески.

На фото: Lexus LS 400 ‘1989–94

В современных автомобилях всегда существует компромисс между мягкостью на неровностях и раскачкой при маневрировании. Эта система обеспечивает управляемость лучшую, чем у любого спорткара, и самую высокую плавность хода, которую только можно представить.
Амар Боуз (Amar Bose), 1929-2013

К слову, будучи управляемой программно, подвеска от Bose позволяла вносить изменения в алгоритмы ее работы и создавать алгоритмы различных режимов движения. В Bose, к примеру, отказались от того, к чему в наши дни пришел Mercedes-Benz со своей подвеской Magic Body Control — наклона кузова автомобиля в поворотах, хотя подобные алгоритмы были разработаны и протестированы. Испытания, проведенные к тому моменту, показали, что подобное «мотоциклетное» поведение было слишком непривычным и неожиданным для пассажиров, а некоторые водители в скоростных поворотах, напротив, переоценивали возможности автомобиля, провоцируя опасные ситуации.

Один из журналистов, побывавших на презентации подвески Bose, так описал свои первые впечатления от этой технологии.

Сначала нас привели ангар, где два автомобиля были установлены бок о бок на вибростендах с четырьмя отдельными опорами, по одной на колесо. Каждая из опор могла подниматься и опускаться в различных диапазонах перемещения и скорости, имитируя неровности дороги. Но, не удовлетворившись имеющейся программной технологией имитации дороги, в Bose разработали свою собственную. Проехав круг по настоящей дороге, изобилующей кочками, выбоинами и ямами, инженеры программно перенесли ее на стенды. Кроме того, они разработали для машины, оборудованной подвеской Bose, режим, имитирующий заводскую подвеску, с возможностью переключаться между ним и фирменным режимом Bose по нажатию кнопки.
Двое из нас сели в машины, и инженеры запустили вибростенды. Сначала автомобиль с подвеской Bose был переведен в режим заводской подвески, и мы ощущали колебания, хоть и несильные, и раскачку машины можно было наблюдать в зеркала, расположенные снаружи автомобиля для наглядности. Другой LS 400, без подвески Bose, колебался абсолютно так же – мы «двигались» по одной и той же дороге. Затем инженер нажатием кнопки перевел подвеску Bose в ее нормальный режим – разница была ошеломляющей. В зеркала снаружи было хорошо видно, что колеса продолжают перемещаться вверх и вниз в такт колесам стандартного автомобиля рядом с нами, но кузов оставался настолько неподвижным, что в салоне можно было пить кофе, не пролив ни капли.

Джон ДиПьетро

Edmunds.com

Остальную часть презентации, тщательно составленной специалистами Bose, можно и нужно видеть своими глазами. Автомобиль преодолевает неровности, входит в повороты, разгоняется и тормозит – и все это без малейшего колебания кузова. Финальным аккордом в этом шоу был трюк, в котором автомобиль с подвеской Bose легко и плавно перепрыгивает деревянную планку, имитирующую препятствие, а затем «кланяется» вместе с водителем, вышедшим из машины. Эта часть, конечно была просто демонстрацией возможностей: инженеры не планировали подобную опцию в серийной реализации. Но впечатление на зрителей этот прыжок производил исправно, начиная с 2004 года – ведь подобные презентации в Bose проводили не только для журналистов, но и для потенциальных партнеров, которые могли бы заинтересоваться их технологией.

https://youtube.com/watch?v=q8sVDenpPOE

Слишком смело для рынка

Но вот как раз с потенциальными партнерами ситуация складывалась не так ярко, как с разработкой и практической реализацией. Разумеется, главными целевыми потребителями своей технологии в Bose видели крупных производителей люксовых автомобилей – как спортивных, так и представительских. Ferrari, Jaguar, Mercedes, Honda и другие были заинтересованы в том, чтобы применять новую подвеску в своих автомобилях. Каждый, кто испытывал лично изобретение Bose, неизменно говорил, что это лучшая подвеска, которую он когда-либо видел. Но когда дело доходило до цифр, все с миной сожаления закрывали свои папки и отправлялись домой, чтобы «обдумать» предложение, которое не решился принять никто.

У меня нет сомнений в том, что эта технология может стать успешной на рынке. Но для этого требуется компания, которая интересуется чем-то большим, чем дизайн и лошадиные силы.
Амар Боуз (Amar Bose), 1929-2013

Помимо усложняющей автомобиль электрической обвязки на момент разработки стоимость некоторых компонентов была весьма высока, усложняя серийное производство и удорожая конечный продукт. К примеру, помимо микропроцессора «узким местом» были мощные неодимовые магниты, материал для производства которых был дорог. Но это было не главной проблемой: профессор Боуз был совершенно прав, предсказав, что в будущем стоимость этих компонентов снизится до приемлемой.

Статьи / Популярные вопросы Что такое неподрессоренная масса, и на что она влияет Неподрессоренная масса – один из терминов, часто используемых в тест-драйвах и материалах о доработке автомобилей. Обычно он упоминается в контексте замены дисков на более легкие, но само по… 18435 3 0 14.08.2017

Но вот избавить систему от двух других недостатков оказалось не так легко, и первым из них стала масса конструкции. Целевой показатель увеличения веса автомобиля, по расчетам инженеров, составлял 90 килограммов – именно столько, почти центнер, должна была прибавить подвеска автомобиля с системой Bose по сравнению с обычной. Конечно, здесь рост неподрессоренной массы не оказывал никакого негативного влияния на плавность хода и устойчивость автомобиля – напротив, эти показатели вырастали до небывалых высот. Но вот ухудшение динамики и повышение расхода топлива исключить из уравнения не удавалось никак – а на фоне ужесточающихся уже тогда экологических норм и требований к снижению расхода топлива это было довольно важно. Ну а еще внедрение подвески от стороннего производителя без обширных испытаний, в том числе ресурсных, ни один автобренд, разумеется, позволить себе не мог. Интеграция системы Bose означала довольно серьезные инвестиции, которые в случае успеха оборачивались уникальным конкурентным преимуществом, но в случае неудачи не могли окупиться никоим образом.

Время шло, а уникальная технология так и оставалась в статусе «перспективной, но сложной в реализации». Эксперты сулили ей рыночный успех то в новом флагманском Cadillac, то в Audi A8, а некоторые даже полагали, что смелые французы увидят в ней будущее, сменив свой Hydractive на принципиально новую и более эффективную схему. Однако и по сей день ни одного соглашения с автопроизводителями заключено не было. Наработки Bose нашли свое серийное воплощение в другом продукте – сиденьях с системой амортизации Bose Ride, адресованных профессиональным водителям грузовых автомобилей. Но вот подвеска дальше «обкаточных» Lexus LS 400 не пошла…

https://youtube.com/watch?v=kJ0ljaqeZ1g

От революции к эволюции

В 2013 году умер отец идеи электромагнитной подвески, профессор Амар Боуз, который больше всех верил в успех своего детища. Но успех к нему так и не пришел, и в конце 2020 года в Bose объявили о продаже своих наработок молодой компании ClearMotion. Но продажа не обозначила возрождения технологии под новым именем: текущий курс ClearMorion предполагает разработку подвески, сохраняющей классическую конструкцию с упругими элементами в виде пружин и амортизаторов. Упор в ней сделан на электрогидравлический модуль Activalve с электронным управлением, который является внешним элементом амортизатора и позволяет ускорить отклик гидравлической системы на дефекты дорожного полотна: амортизатор с ним сжимается и разжимается быстрее.

ClearMotion

Дальнейшее развитие системы предполагает сбор и анализ данных о рельефе дорожного полотна, их глобальное аккумулирование в облачных хранилищах и дальнейшее использование для «предугадывания» поведения подвески. Звучит революционно – но революционно по-современному, с привкусом стартапов, краудфандинга и Кремниевой долины. Да и конструкция получается куда сложнее, чем то, что предложил почти 30 лет назад профессор Амар Боуз.

Подвеска SKF

Это менее распространенная, но перспективная конструкция от шведских разработчиков из компании SKF. В данном случае речь идет о комбинации электромагнитов и традиционных элементов, обеспечивающих механическую упругость. Устройство по внешнему виду напоминает капсулу, в составе которой присутствуют электромагниты. Борт-компьютер машины обрабатывает информацию от датчиков, размещенных на колесах, и моментально корректирует показатели жесткости магнитно-демпферного компонента. Поскольку шведская электромагнитная подвеска предполагает использование в конструкции несущих упругих элементов, то даже при условии отсутствия сигнала от компьютера система продолжит выполнять свои основные функции.

Подвеска марки Delphi

Компания Delphi предлагает систему с однотрубным амортизатором с наполнением в виде магнито-реологического состава. Это особая комбинация жидкости и магнитных элементов, которые в ней содержатся. Благодаря использованию специальных покрытий мелкие частицы не слипаются и занимают примерно одну треть от всего объема жидкости. Поршневая головка представлена электромагнитом, который управляется командами борт-компьютера. Под воздействием магнитного поля магнитные элементы меняют конфигурацию расположения, в результате чего подвеска Delphi корректирует настройки амортизатора. К достоинствам такой конструкции следует отнести скорость реакции, которая не превышает 1 м/с. Именно в таком исполнении электромагнитная система обеспечивает наиболее экономный расход энергоресурсов.

Из каких элементов состоит?

На сегодняшний день, на рынке главенствуют три компании:

• Delphi;
• SKF;
• Bose.

Естественно, устройство каждой упомянутой подвески будет отличаться.
Электромагнитная подвеска от Delphi представляет собой амортизатор, состоящий из одной трубки, заполненной веществом с включением магнитных составляющих. Они составляют 30% от всего объема необходимой жидкости, а чтобы она не выливалась, в шасси присутствует специальное покрытие.

Это интересно: Преимущества покупки б/у запчастей для авто

В роли электромагнита выступает поршневая головка, управляемая компьютеризированной системой бортового типа.

Электромагнитная
подвеска от SKF – это капсула с двумя электромагнитами. Когда машина находится в движении, система начинает анализировать информацию и, при необходимости, может менять жидкость демпферного элемента, в зависимости от информации, поступающей от колесных датчиков.
Подвеска от Bose считается лучшей конструкцией данного типа. Она представляет собой электродвигатель линейного типа с несколькими режимами:

• демпфирующий элемент;
• упругий элемент.

Это шток, на котором расположены магниты. Когда автомобиль движется, шток выполняет двигательные манипуляции по всей длине статора. Данное обстоятельство позволяет очень уверенно чувствовать себя даже на достаточно неровной дороге.

Помимо уверенной езды по неровной дороге, такая подвеска позволяет выбирать определенный режим работы компьютера. В частности, если выполняется вираж, то можно сделать так, чтобы рабочим было именно заднее внешнее колесо.
