Таймеры включения и выключения света – электроустройства, которыми возможна организация автоматического управления освещением. Применяются для бытовых и промышленных потребителей. Включение в схему осветительных сетей таймеров позволяет значительно снизить расходы на дорогостоящую электроэнергию, упростить управление наружным освещением, т.к. в данном случае нет необходимости находиться на объекте для включения и выключения света. Существует большое количество моделей таймеров и выключателей, которые применяются для разных сетей освещения.

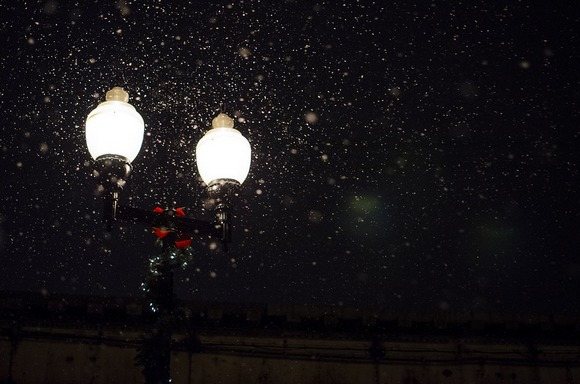

Фонари с таймером для уличного освещения
Выключатель света с таймером
Схема сети освещения с таймером
Таймер освещения типа ТО-2
Внешний вид таймера ТО-2
Таймер включения света серии ТО-2 разработан для постоянного автоматического включения системы освещения (отключая в ночные часы) по автономической таблице движения Солнца. Также используется в качестве реле времени, которое включает осветительные сети в выбранный промежуток времени. Максимальная осветительная нагрузка на 1 прибор – не более 1 кВт.
Схема ТО-2
Применение
- Охранное освещение территорий объектов, дежурное освещение нежилых зданий. В этом режиме таймер включает светильники после захода солнца, выключает при восходе.
- Освещение участков домиков садовых товариществ, придомовых территорий. Идентичный первому режим. Также есть возможность отключения осветительной нагрузки в заданный интервал времени.
- Освещение рекламных щитов. Режим работы – только в обозначенный временной промежуток.
Принцип работы
- Контроллер сравнивает показания встроенных часов астрономической таблицей и передает сигналы на два реле.
- Реле №1 включает таймер для света только по показаниям строенных часов.
- Реле №2 работает аналогично, также есть дополнительная функция отключать нагрузку на определенный промежуток времени (задается настройками).
Настойка прибора
Заключается в выставлении даты и времени для корректной работы сумеречного реле. Управление настройками осуществляется кнопками, расположенными на передней панели прибора.
Преимущества
- Наличие шестиразрядного индикатора;
- Возможность установки на DIN-рейку;
- Снижение финансовых затрат на электроэнергию;
- Стойкость оборудования к температурным перепадам;
- Возможность работы в сетях 50…300 В;
- Быстрое перепрограммирование;
- Сохранение заданных настроек при отключении внешнего питания;
- Электронный дисплей, на котором отображаются параметры устройства.
Важно! Для подключения большой нагрузки схему необходимо дополнять контакторами и дополнительными реле.
Подготовительные работы перед включением устройства
- Выбрать электрическую схему подключения (при больших значениях нагрузки применить контакторы);
- Установить прибор и выключатель в щит управления освещением;
- Присоединить кабелями или проводами прибор к питающей сети и светильникам через реле;
- Подать напряжение на устройство.
Модели серии ТО-2 запрограммированы на возможность сдвига время срабатывания реле (до 127 минут в оба направления).
Техосмотр и плановую диагностику прибора рекомендовано проводить минимум один раз в шесть месяцев. Проверке подлежат клеммники и крепление таймера, места соединений элементов электрической схемы.
Читайте также:
Режимы
- Индикации. Нормальный рабочий режим, на дисплее в текущем времени отображаются все параметры работы таймера.
- Настройки. Установка текущей даты и времени.
- Проверки. Тестовый режим проверки работоспособности устройства.
- Уставки. Корректировка установленных ранее рабочих значений прибора.
Важно! Калибровку и ремонты таймеров необходимо выполнять в специализированных сервисных центрах или на заводах-изготовителях.
Автоматическое включение фар после запуска двигателя
Чтобы организовать подобную схему работы, можно пойти в двух направлениях: подключиться к датчику давления масла или к ручнику.
Способ 1: Подключение к датчику давления масла
Для осуществления такого подключения потребуется:
- реле;
- транзистор (2 штуки);
- провода;
- микросхема К561ТП1.
Все детали размещаются в небольшом корпусе от реле, после чего прибор необходимо подключить к датчику давления масла. Когда давление в системе смазки двигателя нормализуется, то есть при включении мотора, датчик будет размыкаться, а питание с него перейдет на конденсатор. В конечном счете, напряжение на реле будет подаваться через включенные в подачу питания фар транзисторы. При отключении двигателя, питание с датчика подается на нужную лампу, расположенную на приборной панели. В это время конденсатор, который входит в блок управления фарами начинает разряжаться и подача питания к реле останавливается.
Это интересно: Существует ли хороший усилитель для антенны автомагнитолы?
В этом случае управлять фарами можно также в ручном режиме, если применить параллельное подключение. Для того чтобы задать время отключения и включения фар достаточно подобрать сопротивление на плате. Чем этот параметр будет выше, тем через больший отрезок времени фары включатся и отключатся.
Правда и этот метод нравится далеко не всем, так как такая схема намного сложнее (нужно тянуть провода и произвести 3-4 соединения).
Способ 2: Подключение к ручнику
Это способ намного проще, так как в этом случае достаточно лишь чуть-чуть доработать схему подключения фар при зажигании, о которой мы говорили в самом начале. Для этого достаточно добавить еще одно реле и короткий провод (порядка 25 см) к штатному контакту кнопки ручника.
Благодаря такому способу фары будут отключаться, как только вы потяните ручник, и загораться когда вы его отпустите.
-
Читайте также:
Таймер освещения типа ТО-47
Общий вид таймера ТО-47
Модели серии ТО-47 разработаны для автоматического включения и отключения осветительных сетей с галогенными лампами и лампами накаливания на лестничных площадках, и др. помещений. Прибор включает освещение на промежуток от 1 до 7 минут. Максимальная нагрузка на прибор составляет 3,5 кВ.
Управление освещением лестничных площадок
Варианты подключений прибора
Таймер выключения света может работать в трех-проводных и четырех-проводных электрических сетях(изделия специально оборудованы переключателем на количество проводов).
- При выборе схемы №1 (трех-проводные сети) цепь собирается без возможности подключения дополнительной осветительной нагрузки после выключателя;
- Схема №2 выполняется четырех-проводной с возможностью подключения дополнительных светильников (ламп) через выключатель.
Порядок подключения
- Крепление модульного таймера ТО-47 выполнить на ДИН-рейку с помощью специальной защелки (для модульных аппаратов);
- Подсоединить внешние кнопки согласно электрическим схемам.
Ручное управление
Управление ТО-47 осуществляется ручкой-переключателем, которая находится на передней панели устройства.
При переведении в положение со значком «Лампа» происходит замыкание контактов и и начинает включаться подсветка (до принудительного перемещения рычага в исходное положение).
При однократном переведении рычага в положение «двойная окружность» включается таймер с заданной уставкой отключения по времени.
В случае управления таймером внешней кнопкой рычаг необходимо перевести в положение «двойная окружность».
Для увеличения режима работы в положении «Включено» предусмотрен переключатель. При включении переключателя таймера происходит постоянное замыкание контактов, размыкание контактов происходит при переводе в положение «Выключено».
Автоматическое включение фар при зажигании
Для того чтобы организовать такую работу осветительных элементов необходимо подключить их к источнику питания зажигания, а как многие знают одни приборы могут быть подключены при любой позиции замка зажигания, другие же начинают функционировать только при уже включенном зажигании. Исходя из этого самое удобное место для подключения фар – это кнопка включения печки (крайний правый блок выключателей).
Для этой схемы понадобятся:
- любое штатное пятиконтактное реле;
- диод;
- провода.
Это интересно: Как выбрать и установить накладки на пороги автомобиля
Далее, нам необходимо:
- Вынуть выключатель габаритов (крайний слева блок выключателей).
- Отключить плюсовой провод от колодки клавиш отвечающей за работу ближнего света (обычно это зеленый двойной провод) и подключить его к реле.
- В плюсовой провод, который идет к выключателю печки, необходимо врезать дополнительный провод и тоже подключить его к реле.
- Подвести к реле провод, который питает сами фары.
- Кинуть проводок на минус (на корпус).
Соединения можно пропаять, но для полноценной работы хватит и обычной заизолированной скрутки. В итоге, автоматическое включение ближнего света фар будет работать, как только вы включите зажигание.
Однако такой способ считается не самым экономичным, так как фары начинают работать сразу, что не очень актуально в зимнее время, когда двигатель необходимо прогревать или при ремонте автомобиля.
Чтобы избежать таких неудобств, можно немного усложнить схему, чтобы ближний свет отключался во время стоянки, независимо от работающего или неработающего зажигания.
Фотореле на таймере 555
Таймер отключения 555 является универсальным, одним из самых распространенных устройств для генерации одиночных и повторяющихся сигналов (импульсов), стабильно привязанных к временным промежуткам. На основе таймера 555 и фототранзистора возможно изготовление фотореле, которое работает от сети 12В.
Применение
Фотореле на базе таймера 555 используют для автоматизации сетей освещения: наружных, внутридомовых и т.д.
Общий вид таймера 555
Принципиальная схема Фотореле с таймером 555
AFLS
Работа Adaptive Front lighting System, а именно таково наименование системы адаптивного освещения, заключается в комплексном анализе дорожной ситуации и автоматическом подстраивании светового пучка под условия движения автомобиля. Участвующие в работе компоненты:
- сервоприводы поворотных модулей ламп;
- ЭБУ;
- датчиковая аппаратура. Датчики частоты вращения колес используются для расчета скорости движения авто, датчик угла поворота рулевого колеса – для понимания системой направления движения, датчик продольного направления – для анализа профиля дороги. В качестве вспомогательных устройств используется датчик дождя и света, который позволяет оценивать интенсивность освещения и наличие осадков (фары занимают положение, минимизирующее эффект бликования мокрого асфальта);
- видеокамера. Постоянный анализ изображения с видеокамеры позволяет фиксировать наличие пешеходов, встречного и попутного транспорта.
Аббревиатура AFLS служит международным обозначениям и используется всеми автопроизводителями, лишь изредка можно встретить название BeamAtic, использующееся Valeo. Система адаптивного освещения является опцией, но даже при наличии таковой задействована она будет только при работе фар в автоматическом режиме. Функция может быть автоматически деактивирована в случае срабатывания системы стабилизации курсовой устойчивости автомобиля (ESP). Необходимо это для предотвращения хаотической смены режимов освещения и смены направления световых лучей, когда водитель пытается интенсивным контраварийным рулением выйти из заноса. Принцип работы AFLS на разных автомобилях очень схож, поэтому главная разница заключается в количестве режимов освещения дороги, а также скорости, на которой будет осуществляться смена вида освещения.
Движение в городе и по дорогам национального значения
Движение авто со скоростью до 55 км/час определяется системой, как езда в городе. Особенности городского режима:
- небольшая дальность светового пятна;
- горизонтальная светотеневая граница;
- максимальная ширина освещенного участка вблизи автомобиля.
Статья в тему: Что такое типтроник и зачем эта функция в АКПП
Ширина освещенного участка увеличивается за счет включения дополнительных боковых ламп.
Такой характер светового пятна позволяет хорошо осветить обочины и тротуары, минимизировав тем самым риск внезапного появления на проезжей части пешеходов.
Когда скорость автомобиля больше 55 км/час, но не превышает 100 км/час, световое пятно вытягивается и приобретает явную асимметрию, когда обочина освещается лучше полосы встречного движения (какая именно это будет сторона, зависит от того, левый либо правый руль у автомобиля). Можно сказать, что режим движения по проселочным дорогам соответствует обычному ближнему свету.
