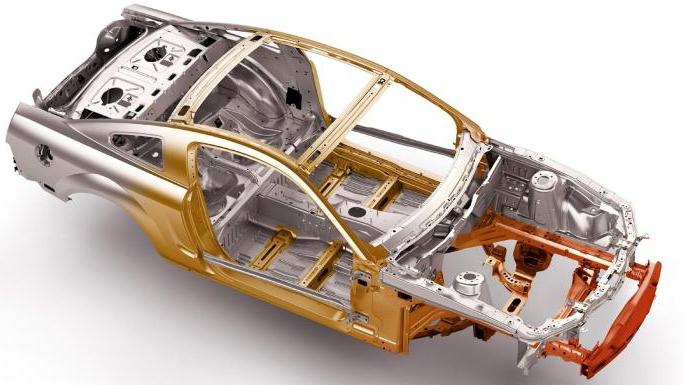

Что такое лонжерон? Это слово происходит от французского longer, что переводится как «двигаться вдоль». Лонжерон – это основной силовой элемент кузова, который располагается по всей его длине. Стоит отметить, что данное понятие встречается не только в автомобилестроении. Лонжероны являются частью таких инженерных сооружений, как мосты, вагоны, корабли и самолеты.

Если говорить про автомобиль, то данный элемент лежит по всей длине машины. В кузове всего имеется два лонжерона. Именно они составляют замену раме. Соединяются данные элементы при помощи перемычек. К конструкции также крепятся элементы подвески, двигатель и другие детали. Ввиду такого строения, лонжерон автомобиля в кругах автомобилистов называется лестничной рамой.

Функции, которые выполняет конструкция

Сам термин пришел из французского языка, где это слово означает движение вдоль чего-то. Этот термин применяется ко многим инженерным конструкциям такого рода, используется в железнодорожном, авиационном и даже корабельном транспорте. Несущая конструкция такого рода присутствует в большинстве автомобилей, кроме тех машин где несущим элементом является рама.

В классических легковых машинах лонжерон тянется вдоль кузова и усиливает его в местах, где сидят пассажиры и крепятся тяжелые элементы машины. В некотором роде лонжероны выполняют роль демпфера между кузовом и подвеской – часть энергии, воспринимаемой от дороги, которая могла быть передана кузову, гасится несущей конструкцией. Если бы кузов был настолько жестким изначально, то пассажиры и водитель воспринимали бы каждый удар гораздо сильнее, чем это происходит с такой конструкцией.

Поэтому чтобы предотвратить подобный эффект, в автомобиле передняя часть выполняется такой, чтобы она могла несколько смягчать удары, а не просто тотально деформироваться от них. Для выполнения такой задачи в конструкции предусмотрены специальные конструктивные решения. Они обеспечиваются различными способами:

• В некоторых местах лонжерон несколько уменьшается в толщине, изменяется ширина сечения.
• Проделываются технологические отверстия в тех местах, которые переносят минимальные статические нагрузки.
• Создаются специальные складки, которые при сильном ударе, во время аварии, позволяют сминать лонжерон автомобиля. За счет этого меньше страдает кузов, в котором находятся люди. Несущая конструкция поглощает кинетическую энергию и принимает на себя всю нагрузку, удар, передающийся в салон за счет этого получается гораздо слабее.

Функция, особенности

Какую функцию выполняет лонжерон? ВАЗ ли это или немецкая БМВ, задача этой детали одна — лонжерон призван выдерживать нагрузки от мотора, кузова и багажа. Это самая прочная деталь в автомобиле. Передний лонжерон ВАЗа выполняет также функцию амортизатора.

Он поглощает деформационные искажения в случае ДТП. Если данная конструкция будет жесткой (как рама на грузовиках), энергия не будет нивелироваться, а весь удар передастся на кузов и на водителя. Именно чтобы поглощать силу удара при авариях, передний лонжерон имеет деформируемые зоны. Они могут быть организованы несколькими способами:

1. Путем уменьшения толщины стенок. Минус такого решения – малая прочность силовой конструкции. К тому же при ударе кузов будет сминаться неравномерно. Поэтому такая схема реализации деформируемых зон сегодня практически не используется.
2. Путем создания складок в лонжероне. Эти складки позволяют сминать силовую конструкцию при ДТП в так называемую гармошку. В данном случае энергия удара максимально нивелируется. Такая конструкция есть не только на переднем, но и на заднем лонжероне. ВАЗ 2170 также не является исключением. Благодаря складкам существенно смягчается ударная сила как с тыльной, так и с фронтальной стороны.

Дополнительно лонжерон может ослабляться путем проделывания отверстий в нем. Но чаще всего они нужны для крепления навесных узлов и агрегатов. Такие отверстия присутствуют и на рамах грузовиков. Частично они тоже выполняют функцию деформируемых зон.

Функции лонжеронов

Сравнивая передние и задние лонжероны, некоторые водители пытаются понять причины сложной конструкции. На практике разобраться в этом вопросе несложно, если правильно оценить каждую учитываемую функцию. Именно они дадут полезный ответ на вопрос, позволив разобраться в причинах соответствующего выбора.

• Дополнительная амортизация;
• Усиление днища и брызговиков;
• Защита салона.

Оценив лонжерон задний или передний, можно понять, насколько важные функции он выполняет. Это не просто центральная балка, а по-настоящему необходимый элемент днища. Если подробно рассмотреть каждый пункт, удастся увидеть полезные тонкости.

Дополнительная амортизация

Сборный элемент создан специально для обеспечения дополнительной амортизации. Ослабление жесткости дает удивительный комфорт во время движения, поэтому при выборе модели автомобиля этот фактор остается одним из важнейших. Производители постепенно переходят на такой вариант, сокращая нагрузку на кузов.

Силовая рама легкового автомобиля

Амортизация обычно требует сложной многогранной системы. Применение упрощенных средств обеспечивает легкий способ обеспечения комфортных поездок. Это заставляет вносить конструктивные изменения, а не пытаться создать новую систему из рессор.

Усиление днища и брызговиков

Поездки по плохому дорожному покрытию приводят к нереальным сложностям. Разбираясь лонжерон любого автомобиля, что это такое, необходимо учесть функцию усиления днища. Именно оно больше всего страдает от механических повреждений, с которыми приходится сталкиваться в пути.

Брызговики и днище регулярно подвергаются настоящему испытанию. Для обеспечения надежной защиты от серьезных поломок, производители предпочли воспользоваться лонжеронами, которые дали надежную защиту. Пусть они не касаются мелких камешков и гравия, а вот на кочке или камне отлично спасут от появления трещины.

Защита салона

Во время столкновения жесткие балки создают потенциальную опасность для пассажиров. Раньше встречались случаи, когда некоторые из них пробивали кузов и попадали в салон, нанося серьезные ранения людям. Ситуация изменилась после внесения изменений, повысивших показатели безопасности во время поездок.

Лонжерон — своеобразное средство защиты

Установленные балки теперь изготавливаются специальным образом. Во время удара они не остаются цельными, а собираются в гармошку. В этом случае исключается потенциальная опасность для пассажиров, хоть и сокращается защита кузова. Бренды пошли на этот шаг, чтобы полностью исключить опасность для водителя и других людей.

Виды

Различаются данные элементы по месту расположения. В зависимости от типа автомобиля лонжероны могут находиться горизонтально, под углом, либо быть изогнутыми и располагаться в горизонтальной плоскости. На некоторых машинах данные элементы внедрены параллельно друг к другу. Это в основном коммерческий транспорт. На кроссоверах применяется схема с горизонтальным расположением и под углом.

Для чего это нужно? Делается это для максимального угла поворота колеса. На спортивных автомобилях лонжероны изгибаются вертикально. Это способствует более низкому центру тяжести. В таком кузове пол находится на максимально низком уровне, что дает машине хорошие характеристики управляемости. А горизонтально изогнутые лонжероны призваны повысить безопасность при боковом столкновении. Такая схема тоже понижает кузовной уровень пола.

Критические напряжения сжатия поясов балочного лонжерона

В двух плоскостях пояс балочного лонжерона подкреплен жесткими элементами – стенкой и обшивкой. Они препятствуют искривлению оси пояса, что приводит к отсутствию потери устойчивости. Критические напряжения определяются так же, как и у стрингеров.

Стенки балочных лонжеронов создают в основном из листовых материалов. Тонкие стенки подкрепляют стойками, как правило, уголкового сечения. Основная задача стойки – разделить стенку на несколько панелей и повысить касательные критические напряжения потери устойчивости, зависящей от соотношения h/a и толщины стенки.

В конструкции лонжерона бывает одна или две стенки. Критические напряжения сдвигания стенок намного меньше, чем толстых. По этой причине одна толстая стенка выгоднее в весовом отношении, чем две тонкие, которые рассчитаны на ту же нагрузку.

Подписывайтесь на актуальные новости

• Добавить комментарий

Похожие статьи:

Реверс самолета

Freedom Aviation Phoenix. Технические характеристики. Фото.

NRIST Z-2. Технические характеристики. Фото.

Последние новости:

Опубликованы первые за полгода снимки сирийских С-300 — они в боевом положении

В США заявили о решении утопить Россию в Сирии

Россия оставила Израиль с носом: Иран перебрасывает оружие в Сирию через российскую авиабазу

Последнее видео:

День Победы 9 мая 2020 75-я годовщина Победы! Парад 1945 / Обращение президента / Бессмертный полк

Полёт российских перехватчиков МиГ-31 на малой высоте

Пустая Москва / Карантин / Видео

Далее

.

Поперечины

В конструкции обязательно присутствуют и поперечины. Они делают кузов более жестким и крепким при нагрузках «на кручение». Поперечины имеют разную форму и могут быть:

Вне зависимости от типа они изготавливаются из гнутого металлического профиля и крепятся к лонжеронам путем сварки. На коммерческом транспорте поперечины скрепляются клепкой. А двигатель и прочие узлы автомобиля устанавливаются на поперечины посредством кронштейнов разной формы.

Преимущества

В первую очередь лонжеронная конструкция отличается своей легкой массой. Ни одна конструкция не весит так много, как рама, будь то схема с горизонтальным или вертикальным расположением элементов. При этом такой кузов более безопасен. Лонжерон имеет возможность деформации, во время которой забирается часть энергии при ударе. В случае с рамой вся нагрузка идет далее на элементы. Кузов с лонжеронами обладает хорошей пассивной безопасностью. Причем это наблюдается как при лобовом, так и боковом столкновении.

Недостатки

Есть у такой конструкции и минусы. Недостатки касаются взаимосвязи всех элементов. При аварии нарушается геометрия всех деталей, будь то правый лонжерон или левый. Причиной того является равномерная ударная нагрузка. При ДТП энергия распределяется по всей несущей конструкции. В случае с рамой повреждения были бы минимальными, а геометрию можно было бы восстановить очень легко. Лонжероны же обладают низкой ремонтопригодностью. В странах Западной Европы такой автомобиль и вовсе списывают в «тотал», особенно если удар коснулся зоны с заливной горловиной. Но в России такие машины пытаются восстановить. И это не замена лонжерона, а вытягивание деформированного элемента на стапеле — специальном стенде для выравнивания геометрии кузова.

Мастер зацепляет клещами за край кузова и ровняет поврежденные поперечины. Но беда в том, что при ДТП повторно прежнюю безопасность лонжерон не обеспечит. Он не будет гасить и смягчать удар так, как в первый раз, тем более, если была произведена сварка в ответственных местах. Внешне восстановленный автомобиль выглядит как заводской, однако о пассивной безопасности говорить не приходится.

Обратите внимание: при некачественном ремонте такой автомобиль можно распознать по неравномерным зазорам. Если они слишком большие и расходятся в разных местах, значит, машина побывала в серьезном ДТП. Не стоит приобретать подобные авто даже за полцены. Это чревато последствиями.

Отметим, что с лонжеронами связаны многие системы, и при малейшем нарушении геометрии это проявляется в управлении. На таком авто невозможно выставить развал-схождение, из-за чего на скорости машина будет «искать дорогу» или уходить в одну сторону. Возможна также неправильная работа трансмиссии, поскольку мотор будет наклонен под углом. На «тотальных» авто часто лопается лобовое стекло. Чтобы этого не случалось, мастерам порой приходится производить ювелирную работу по выставлению геометрии. Но не каждый специалист это может сделать.

Как проверить лонжероны

Сгнивший передний лонжерон

Выявить небольшое искривление лонжеронов и изменение геометрии кузова можно только на стенде. Однако серьезные проблемы с лонжеронами можно определить и самостоятельно. Для этого нужно проверять следующие симптомы:

1. Развал и схождение. При проблемах с лонжеронами будет неправильный развал и схождение колес автомобиля. Даже при настройке он будет быстро сбиваться и покрышки будут неравномерно изнашиваться.
2. Зазоры между деталями кузова. При проблемах с лонжеронами зазоры между деталями будут неравномерными, это должно быть видно на глаз. Кроме того, будут плохо закрываться и открываться двери, багажник и капот.
3. Внешние дефекты. Также проблемы с лонжеронами можно определить визуально. Снаружи это проявляется в нарушении геометрии кузова. Также можно проверить их изнутри, из смотровой ямы. На лонжеронах не должно быть сварных швов, трещин и других дефектов. Узнать где находятся лонжероны можно по инструкции конкретного автомобиля. Как правило, передний лонжерон удерживает двигатель. Задний лонжерон проходит под багажником, к нему крепится фаркоп и задний бампер.

Статья в тему: Устройство сажевого фильтра и принцип работы

Замена

Возможна ли замена лонжерона? При существенном повреждении силовой конструкции и невозможности списать авто в «тотал» наиболее оптимальный вариант – замена элемента на новый. В таком случае старый лонжерон вырезается и на его место вваривается новый при помощи дуговой газосварки. При этом недопустимо использование соединительных муфт и прочих приспособлений. Это негативно сказывается на прочности конструкции. Правильно замененный лонжерон не изменит геометрию кузова, и такая машина будет еще пригодна для эксплуатации.

Почему многие автомобилисты предпочитают именно ремонт? Это производится ввиду экономических соображений. Вытянуть старый кузов намного дешевле, чем заморачиваться его правильным восстановлением. Но обычно такие авто сразу выставляются на продажу.
