Какой должен быть зазор на свечах зажигания? Цифры, факты и советы

Для каждого автомобиля регламентирован определенный период замены свечей зажигания, а так же определенный зазор между электродами.

Если вы решили прочистить свечи зажигания, скажем после пробега в 10 000 км — стоит ожидать, что на свечах увидеть значительный нагар. Эффективная очистка свечей от нагара приводит к увеличению зазора контактов. Так же контакты (электроды) имеют свойство выгорать и расстояние между ними так же увеличивается.

Вы можете обратиться к технической документации вашего автомобиля,

Если вы не нашли необходимую информацию в интернете вы можете обратиться к изготовителю или дилеру вашего автомобиля.

В случае если ваш автомобиль специфически модернизирован или на нем установлена газовая установка, лучше всего обратить в компанию которая устанавливала вам дополнительное оборудование.

В некоторых автомобилях (если вам крупно повезет), зазор свечей зажигания указывается на специальных табличках — пластинках с техническими данными автомобиля в подкапотном пространстве. Табличка может быть установлена в разных местах, ближе всего к лобовому стеклу, на внутренней стороне арки колеса или на пластине над радиатором.

Вообщем то, каждый производитель может размещать такие таблички в разных местах, поэтому вы можете попробовать внимательно поискать ее сами, либо обратиться в клубы любителей и обладателей таких же автомобилей.

К слову если вы как либо модернизируете ваш автомобиль, лучше всего, устанавливая новые свечи, замерять и записывать зазоры на будущее.

Зазор свечей может быть очень индивидуален и может очень сильно влиять на поведение каждого двигателя по своему. Именно поэтому некоторые сервисы предоставляют настройку зазора свечей зажигания с испытанием двигателя на стенде, что бы добиться идеальной стабильности срабатывания свечи и полного сгорания топливной смеси в целиндрах автомобиля. Это может позитивно влиять не только на расход автомобиля, но так же на его динамику и даже на надежность работы двигателя.

Если вы решили настроить зазор свечей самостоятельно преследуя определенные цели, вам нужно четко понимать принцип работы свечи зажигания.

Принцип работы свечи зажигания

Между электродами свечи под действием высокого напряжения (10000 — 100000 Вольт) проскакивает искра. Величина этой искры и ее длинна зависит от воздушного зазора, а так же от прилагаемого напряжение.

Итак чем выше напряжение подается на свечу, тем больше по величине зазор вы можете сделать между электродами и тем длиннее будет ваша искра.

Помните, что очень высокое напряжение может приводить к пробою изоляции проводников вашей системы зажигания , а так же непосредственно керамического изолятора свечи. Если вы решили изменить систему зажигания, увеличить напряжение — скажем путем замены катушки зажигания, помните что вам прийдется заменить и все остальные элекменты — свечи, провода, прерыватель.

При большом зазоре свечи, так же может произойти пробой изоляции или катушки зажигания — происходит это потому что электричество ищет кротчайший путь. Если в условиях камеры сгорания, электронам сложно преодолеть путь от одного электрода к другому, возможен вариант, когда пробой произойдет от проводов системы зажигания на другие металлические элементы автомобиля — двигатель, кузов.

Зазор свечей зажигания:

Большой зазор хорошо влияет на воспламенение топлива, так как между контактами попадает очень много топливной и воздушной смеси, вероятность поджига которой очень велика.

К сожалению, при большом зазоре, вероятность обрыва искры намного больше. На высоких оборотах это проявляется как пропускание воспламенения в определенных цилиндрах (двигатель троит). Часто топливо взрывается уже в выхлопной системе и слышны хлопки. Происходит это из за того, что энергии катушки не хватает что бы пробить большой зазор с такой большой скоростью (частотой) работы свечи.

При маленьком зазоре искра будет очень мощная, но очень короткая. Из за малого доступа к топливо-воздушной смеси это может стать проблемой и свечи просто начнет заливать.

Проявляется это опять в том, что двигатель начинает троить.

На больших же оборотах очень вероятен поджиг дуги на свече. Из за короткого промежутка и больших оборотов, искра просто не успевает разорваться и между контактами образуется постоянный поток плазмы.

Это опасно, так как может привести даже к сгоранию катушки зажигания — по сути получается короткое замыкание на длительное время выхода (контактов катушки зажигания). Двигатель тоже работает не стабильно на высоких оборотах и может даже заглохнуть (клинить).

В случае подбора зазора между контактами свечи зажигания обычно преследуют две цели:

1. Добиться более высоких оборотов двигателя — если говорить точнее, то добиться высокой частоты срабатывания свечи и при этом стабильной работы двигателя.

2. Добиться экономии топлива — заставить двигатель стабильно работать на низких оборотах, всегда эффективно сжигая топливо в цилиндрах.

Обычно зазор свечей зажигания регулируется в пределах 0,5 до 1,2 мм с помощью специального инструмента, на котором есть засечки под специальные зазоры.

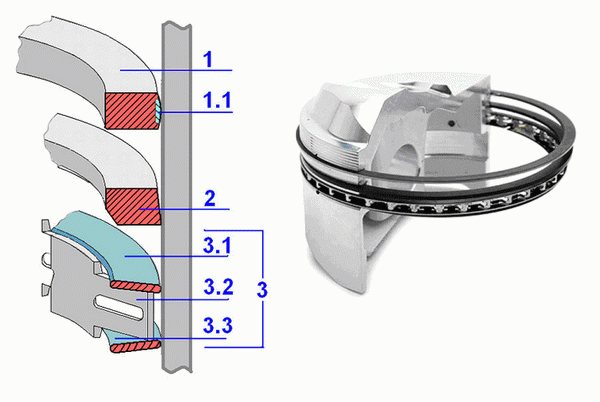

Зачем на поршне три кольца

Два верхних кольца, устанавливаемых в канавки поршней, нужны для поддержания компрессии. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное как «3», является маслосъёмным:

Меньше, чем 3 кольца на поршне, в 4-тактных ДВС не используется

При работе двигателя происходит разогрев деталей, от нагрева металл расширяется, а величина всех зазоров уменьшается. Если зазор между концами кольца будет меньше, чем рекомендовано изготовителем, то после прогрева такое кольцо царапает стенки цилиндра. Замеры нужно производить без разогрева детали, причём само кольцо обязательно помещают в цилиндр:

Промер зазора нельзя выполнить, не имея доступа к блоку цилиндров

Чтобы узнать величину зазора, используют специальные щупы (планки). Обычно рекомендуемые величины находятся в следующих пределах: 0,2-0,5 мм. И всё же, обязательно сверьтесь с документацией!

Все знают, какой зазор является рекомендуемым для двигателей ВАЗ: на поршневых кольцах, создающих компрессию, он должен быть равен 0,25-0,4 мм (не меньше 0,25 мм). Для маслосъёмных колец подходят другие значения – 0,25-0,5 мм. Как видите, нижний предел здесь является одинаковым, но это верно не для всех ДВС.

Инструменты для регулировки зазора.

Регулируется зазор путем отгибания бокового электрода. Помните что необходимо по возможности обеспечить наиболее параллельное размещение плоскостей электродов, что бы в процессе эксплуатации не было одностороннего выгорания электрода.

Для замера расстояния зазора свечей применяют круговые метки измерители.

Круговая метка измеритель свечного зазора с планом изменяющейся толщиной профиля

А так же специальные наборы пластин разной толщины.

Если вам необходимо поправить зазор, вы можете воспользоваться специальным инструментом который выгибает внешний (боковой) электрод. Инструмент имеет специальное отверстие и выгибает внешнюю часть электрода опираясь на сам средний электрод.

Если у вас нет инструмента, вы можете воспользоваться стельной пластиной в которой вы можете сделать с краю отверстие. Либо можете попробовать найти трубочку похожего диаметра, одеть ее на электрод и потихоньку отогнуть.

Загнуть электрод в обратную сторону вы можете просто опираясь на свечу зажигания сверху, приложив электрод к плоской ровной и твердой повернхности.

Будьте очень аккуратны, следите за тем что бы не повредить центральный электрод в процессе настройки, а так же будьте очень осторожны с керамическим изолятором.

Стоит так же отметить, что необычные свечи с несколькими контактами обычно не регулируются по зазору. Так выставить равномерно все контакты на определенный зазор в каждой свече не представляется возможным.

У таких свечей есть два негативных фактора

Это плохой доступ к электродам свечи топливо-воздушной смеси

А так же большая толщина контактов. Как мы знаем пробой воздушного пространства лучше происходит на концах заточенного метала — так как электроны лучше вылетают с тонких заостренных концов электродов.

Выбирайте свечи внимательно по рекомендациям авто-производителя и технической документации. Желаем вам удачи в настройке зазора свечей зажигания вашего авто. Если у вас есть еще какие то замечания или рекомендации пишите в комментарии.

Регулировка зажигания является одной из самых распространенных задач, с которой сталкиваются наши соотечественники. Эта процедура позволяет избавиться от неправильной работы двигателя, тем самым предотвратив износ его конструктивных элементов. Подробнее о том, как самостоятельно выставить зажигание и какие методы существуют — узнайте из этого материала.

Диагностика двигателя по нагару на изоляторах

Пользуясь случаем, рассмотрите изоляторы свечей их вид может о многом рассказать нужно только понять что он говорит. Ведь этот элемент системы зажигания работает в камере сгорания цилиндра и все процессы, проходящие там, отражаются на ее состоянии и внешнем виде. Не будет преувеличением сказать, что она по совместительству является диагностическим зондом, встроенным в сердце двигателя.

• Изоляторы свечей исправно, работающего двигателя должны быть светло-коричневого цвета и не должны иметь отложений сажи и сгоревшего масла. Если изолятор свечи и центральный электрод покрыты бархатистым черным налетом, то это говорит либо о неисправностях в системе зажигания или о неправильной регулировке системы готовящей топливо-воздушную смесь, а если двигатель инжекторный, то возможен выход из строя одного из датчиков этой системы.
• Цвет изолятора от светло-серого до белого без нагара говорит о чрезмерно бедной смеси.
• Кирпично-красный цвет изолятора сообщает об отложениях на нем тетраэтилсвинца и о том, что эту свечу без чистки в скором времени ждет электрический пробой изолятора и выход из строя.
• Следы масла на свече, как можно догадаться, свидетельствуют о повышенном расходе масла. Чтобы определить его причину, понаблюдайте за выхлопом сразу после пуска двигателя. Если будет синее облачко дыма с запахом горелого масла, то это говорит о том что за время стоянки автомобиля в камеры сгорания через сальники клапанов набралось масло. Значит, пришло время поменять колпачки. Если же дым весь будет синий от пуска двигателя и дальше, то причина расхода масла скорее всего, износ поршневых колец.
• Толстый белый рыхлый налет на свече появляется когда в камеру сгорания попадает тосол это бывает при дефектах прокладки между головкой и блоком цилиндров или при температурной деформации головки блока. При работе двигателя с такой неисправностью в расширительном бачке наблюдаются пузырьки выхлопных газов, проходящих в систему охлаждения через тот же дефект. Выхлоп при такой неисправности частично состоит из паров охлаждающий жидкости.

Когда лучше всего проверять

Допускается отложение сажи на изоляторах свечей после холодного пуска двигателя, так как в этом режиме мотор работает с большим переобогощением топливо-воздушной смеси. Поэтому осматривать свечи с целью диагностики двигателя следует предварительно проехав на машине 250-300 км, чтобы мотор поработал в установившемся режиме при рабочей температуре. Не спешите вывертывать свечи дайте двигателю немного остыть иначе можно повредить резьбу на свечах или в головке блока.

Причины исчезновения заводских настроек

Даже если вместо замка в вашем автомобиле установлена кнопка, рано или поздно вам все равно предстоит регулировать зажигание. Перед тем, как сделать все своими руками, давайте разберемся в причинах, при которых возникает эта необходимость. В первую очередь, причиной этому является сам водитель, который по различным причинам мог демонтировать распределитель зажигания. А при дальнейшей его установке УОЗ (угол опережения зажигания) не был должным образом отрегулирован.

Причина, по которым производится установка момента зажигания, кроется в метках на узлах. При демонтаже распределителя эти метки сбиваются, соответственно, автовладелец просто уничтожает заводские настройки. Так что перед тем, как проводить какие-либо работы, связанные с прерывателем, надо отметить расположение всех меток.

Инструкция по установке трамблера

Выставление угла зажигания требуется автомобилям, имеющим трамблер, на остальных авто угол выставляет ЭБУ.

Если установка момента зажигания осуществляется своими руками, то, как сказано выше, необходимо ориентироваться по специальным меткам. В зависимости от конкретного транспортного средства, регулировка КСЗ или БСЗ на дизельном двигателе или бензиновом агрегате может иметь свои нюансы. К примеру, в машинах отечественного производства ВАЗ установка момента зажигания производится по первому цилиндру. То есть для выставления поршень следует установить в положение ВМТ, ведь именно в нем происходит момент сжатия.

Настройка системы зажигания производится таким образом:

1. В первую очередь извлекается свеча этого цилиндра.
2. При помощи пробки или пальца следует закрыть свечное отверстие.
3. Коленвал необходимо вращать по часовой стрелке, для этого можно использовать торцевой ключ. Это делается до того момента, пока воздух не будет выталкивать пробку или палец из свечного отверстия.
4. Маховик крутится дальше, пока не совпадут метки его вала со средней меткой, находящейся на крышке газораспределительного механизма. В этом случае настройка зажигания позволит выставить угол на 5 градусов, а это нормально для автомобиля, использующегося на топливе 92 или 95.
5. После этих действий можно ставить трамблер. Корпус этого устройства должен располагаться в таком положении, чтобы воображаемая линия проходила параллельно оси силового агрегата. Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).

Установка системы зажигания.

В большинстве современных моделей бензопилы и триммеры не требуют установки времени зажигания. Этот угол определяется положением специальной канавки на маховике для шпоночного паза к коленчатому валу и магнитов, установленных на одном маховике.

Необходимо только правильно установить зазор между маховиком и катушкой зажигания. В зависимости от модели инструмента разрыв может быть разным. Обычно это 0,2-0,4 мм. Поскольку маховик круглый, обычный автомобильный зонд для этой цели не будет работать. Технически было бы разумно разоблачить пробел специальным шаблоном. Но его не всегда можно приобрести. Приобретение такого дорогостоящего шаблона для разового использования необоснованно. Вместо корпоративного шаблона вы можете использовать полоску из пластиковых бутылок из-под воды. Вырежьте полоску из бутылки в месте, где нет рельефного тиснения. Затем действия по установке зазора примерно одинаковы для бензопилы и триммеров:

1. Ослабьте болты крепления зажигания.
2. Направляйте магниты на маховике на катушку зажигания
3. Зажимая маховик между маховиком и катушкой, затяните крепежные болты.
4. Удалить полоску
5. Прокрутите маховик на 360 градусов несколько раз, убедившись, что он не цепляется за катушку нигде.

Все. Зазор между катушкой и маховиком установлен.

Ремонт катушки зажигания является невозможным и нецелесообразным. Ниже приведен список катушек зажигания, которые можно приобрести на нашем сайте

Установка угла опережения по искре

Как выставить зажигание своими руками? Устанавливая электронное зажигание в своем автомобиле, можно использовать несколько способов, один из них — регулировка угла по искре. Для этого с помощью коленвала поршень цилиндра 1 устанавливается в моложение ВМТ. В данном случае раздатчик должен направляться в сторону контакта провода цилиндра. В том случае, если он будет смотреть в другую сторону, необходимо еще раз провернуть маховик.

Далее, из крышки распределительного узла следует извлечь центральный высоковольтный кабель, контакт которого следует разместить примерно в 0.5 см от кузова авто или ГБЦ. Крепление трамблера следует ослабить, после чего активируется зажигание. Корпус прерывательного узла проворачивается, а по движениям бегунка следует найти нужное положение, при котором появится искра между контактном высоковольтного кабеля и массой авто. Далее, прерыватель двигается против часовой стрелки (очень медленно), и вам нужно поймать тот момент, когда искра больше не появится (автор видео о настройке УЗО при помощи специального устройства стробоскопа — Владислав Чиков).

Регулировка зажигания на слух

Если вы не знаете, как выставить зажигание, то можно использовать метод на слух.

Для поиска искры зажигания таким образом нужно завести мотор и прогреть его, процедура осуществляется на заведенном ДВС:

1. Сначала следует ослабить гайку, которая крепит корпус распределителя, затем узел нужно вращать в разные стороны.
2. В тот момент, когда обороты ДВС будут наиболее высокими, следует поддать газу. Если при нажатии на газ не произошло перебоев, выстрелов либо хлопков, это свидетельствует о том, что положение было найдено.
3. От данной точки необходимо провернуть корпус трамблера на несколько градусов по часовой стрелке, а затем зафиксировать его в таком положении. Это нужно сделать для того, чтобы установленный угол не был ранним. Бывает такое, что установка угла опережения зажигания невозможна в результате использования некачественного бензина или каких-либо проблем в работе топливной системы.

Межэлектродный промежуток для разных свечей

Автомобили, использующие в качестве топлива газ, подразумевают другой способ сгорания топлива. Так пропану присуще высокое октановое число и большие показатели температуры сгорания. В результате требуется применение свечей с наименьшей калильной величиной при заправке 92-го бензина.

В ситуации когда, автомобиль рассчитан на 95-й бензин, то при установке газового оборудования, то можно употреблять свечи с рекомендуемым зазором. Таким образом, просто подогнуть боковой контакт на свечи для агрегата, работающего на газу, не удастся.

Владельцев иномарок часто интересует вопрос — какой зазор свечи зажигания с «драгоценным» электродом считается нормальным? Свечи, у которых центральный контакт изготовлен с применением иридия, платины или серебра, считаются более качественными. Контактный промежуток в данных деталях большой. А применение таких «драгоценных» металлов влияет на стойкость материала к высокой температуре. Это основано на том, что возникающий искровой заряд более устойчив и не зависит от промежутка между электродами.

Нежелание осуществлять измерение зазора свечей связано с замедлением замены старых элементов. Но если осуществить эту процедуру в магазине или непосредственно у автомобиля, можно избежать многих проблем при работе мотора. Ведь контакты могут повреждаться при перевозке и погрузке, что в будущем скажется на появлении недочетов в работе автомобиля.

Наличие помех при возгорании топливной смеси часто связано с неправильной работой свечи зажигания, а именно не точным расстоянием между электродами.

https://youtube.com/watch?v=ELBvJso-FKg

О каком зазоре идет речь? Разумеется, о зазоре между электродами свечей зажигания. Свеча зажигания — «слабое звено» бензинового двигателя. Мотор заводится с трудом? Работает с перебоями? Первым делом, проверьте свечи. Небрежность может дорого обойтись!

Регулировка зажигания по лампочке

Если вы не знаете, как правильно выставить зажигание, а усилитель искры в вашем авто не используется, то есть еще один метод — по лампочке. Для установки зажигания таким образом необходимо в первую очередь поставить поршень цилиндра 1 в положение ВМТ, об этом мы подробно рассказывали выше. Установка зажигания по лампочке подразумевает использование любой 12-вольтной лампы к распределителю и кузову авто.

Когда зажигание включено, корпус трамблера необходимо вращать в разные стороны до того момента, пока лампа не начнет гореть. В этот момент нужно остановить трамблер и в этом положении закрепить его. В том случае, если двигатель хорошо работает при больших несовпадениях отметок, это может быть обусловлено некорректной сборкой силового агрегата либо растяжением цепи ГРМ.

Основные аспекты зажигания разных видов, регулировка контактов

В целом установка электронного зажигания — не особо сложная задача, если к ее выполнению подойти с умом. Если у вас есть сложности с настройкой, можно использовать прибор для установки угла опережения зажигания, найти в продаже его можно в любом магазине. Следует отметить, что если ваш автомобиль оборудован ГБО, вам поможет установка вариатора опережения зажигания.

Также нужно учитывать, что вне зависимости от системы — электронной или механической — процедура выставления угла выглядит идентично. Единственное отличие заключается в том, что в механическом варианте искры появляется в результате размыкания контактов.

Так что перед регулировкой следует настроить зазор между контактами:

1. Коленвал надо повернуть до того момента, пока между контактам не появится наибольшее расстояние.
2. Используя щуп, необходимо проверить зазор и сверить его с тем, который предписан производителем авто.
3. С помощью пластины нужно выставить соответствующий зазор и затянуть все винты.

Как правильно установить УОЗ и как при этом не допустить ошибок — узнайте из видеоинструкции ниже (автор видео — Наиль Порошин).

Свеча с правильным зазором — залог нормальной работы двигателя. От величины зазора зависит температура искры, а она, в свою очередь, непосредственно влияет на процесс поджига воздушно-топливной смеси в камере сгорания. Уменьшение свечного зазора ведет к укорачиванию искры; этот эффект используется в некоторых кастомных двигателях для увеличения эффективности их работы. Из данной статьи вы узнаете, как измеряется и выставляется зазор у свечи зажигания. Читайте дальше, если вас интересует, как это делается.

Как влияет тепловой зазор поршневых колец на расход масла

В последнее время среди производителей наблюдается тенденция к увеличению тепловых зазоров компрессионных поршневых колец. Зазоры на таких кольцах находятся в диапазоне от 1 до 2 мм. Обычно такой увеличенный зазор актуален для второго компрессионного кольца.

Дело в том, что прижим поршневых колец (как первого верхнего, так и второго компрессионного) практически полностью зависит не от степени упругости самого кольца, а от давления, которое возникает во время сгорания заряда топливно-воздушной смеси в рабочей камере. Отработавшие газы попадают в канавки на поршне, после чего оказываются на обратной стороне колец. В результате происходит увеличение прижимного усилия колец к стенке цилиндра. Наиболее сильно газы воздействуют на первое (верхнее) компрессионное кольцо, а также влияют на прижим второго компрессионного поршневого кольца.

С учетом вышесказанного необходимо отметить, что в режиме работы двигателя на холостом ходу и малых нагрузках давление газов заметно слабее по сравнению с режимом средних и максимальных нагрузок. По этой причине компрессионные поршневые кольца не так сильно прижаты к стенке цилиндра на таких режимах работы ДВС.

Для уменьшения расхода масла производители выполняют увеличение тепловых зазоров поршневых колец. Через увеличенные зазоры газы даже под относительно небольшим давлением намного активнее проникают в кольцевую канавку, после чего попадают на обратную сторону кольца.

Прижим колец улучшается, герметизация камеры сгорания остается на приемлемом уровне, при этом расход масла удается снизить. Единственным недостатком увеличенного зазора колец можно считать большее количество газов, которые попадают в картер через увеличенные зазоры.

Шаги

Часть 1

Измерение зазора

1. Узнайте характеристики свечей своего автомобиля.

   Покупаете ли вы набор новых свечей в магазине, собираетесь ли вы уточнить совместимость уже приобретенных свечей с вашим двигателем, хотите ли вы проверить свечи, установленные в данный момент под капотом — в любом из этих случаев вам необходимо знать положенную величину зазора между электродами.

   • Величина зазора зависит от марки автомобиля и модели двигателя, но в большинстве случаев она составляет 0,7..1,5 мм. Вы можете узнать рекомендованный зазор из руководства к своему автомобилю или зайти в ближайший автомагазин и попросить продавца уточнить для вас эту информацию.

   На некоторых модифицированных двигателях стоят свечи с уменьшенным зазором; это делается для адаптации системы зажигания к возросшей мощности мотора. Общее правило таково: чем больше мощность, тем меньше зазор.

2. Выберите подходящий щуп-измеритель свечного зазора.

   Существует несколько разновидностей таких измерителей; только некоторые из них подходят для работы с современными свечами, чьи электроды зачастую изготовлены из хрупких ценных металлов. Большинство измерителей имеют плоский край, которым можно подгибать внешний свечной электрод в процессе регулировки зазора.

3. Самые дешевые измерители зазора — монетообразного типа; пользуются ими так: нужно просунуть ободок диска в зазор и крутить «монету» вокруг своей оси до тех пор, пока постепенно утолщающийся ободок не застопорится между электродами. На диск нанесена шкала с делениями, показывающими толщину ободка в данной точке. Монетообразный щуп очень удобен для быстрой проверки зазора у старых свечей; основной его недостаток состоит в том, что в процессе работы можно ненароком отогнуть электрод, увеличив тем самым зазор.

Монето-проволочный щуп конструктивно похож на монетообразный; разница заключается в том, что зазор измеряется не корпусом щупа, а проволочками разного диаметра, расположенными по краю измерителя.

4. Плоский щуп — эффективный и многоцелевой инструмент. Выпускаются такие измерители в виде наборов, напоминающих швейцарский нож, каждое «лезвие» которого является щупом той или иной толщины; бывают гибридные варианты, когда на конце каждого щупа есть проволочка соответствующего диаметра. Для измерения большого зазора можно воспользоваться «бутербродом» из щупов разной толщины. Плоские щупы весьма удобны для регулировки расстояния между электродами.
5. Очистите свечу.

   Если вы только что достали свечу из упаковки, то она идеально чиста. Однако если вы решили проверить зазор на свечах, извлеченных из мотора, то неплохо было бы предварительно удалить с электродов все лишнее при помощи кусочка чистой ткани. В процессе эксплуатации контактные поверхности свечей покрываются белым налетом, похожим на известь, поэтому, чтобы получить истинное значение зазора, перед измерением необходимо добиться чистоты электродов.

6. Если электроды загрязнены очень сильно, то может помочь немного спирта (90%), нанесенного на контактные поверхности перед чисткой. Массивные отложения на электродах или их почернение может означать, что срок службы свечей подходит к концу. Если налета так много, что до конца он не удаляется, то замените свечи.
7. Определитесь с зазором, просунув щуп между электродами.

   Поместите плоский щуп соответственной толщины (или диск монетообразного измерителя на соответственной метке) в зазор между свечными контактами.

   Часть 2

   Регулировка зазора

   Выясните, нужно ли регулировать зазор.

   Если нужный щуп проходит между электродами свободно и без касаний, значит, зазор слишком велик. Если же измеритель вообще не помещается между электродами, значит, наоборот, зазор слишком мал, и его необходимо немного расширить. Если щуп входит в пространство между контактами достаточно плотно, то зазор в порядке и свечу можно устанавливать без дополнительной регулировки.
   Подавляющее большинство современных свечей (как обычных, так и с иридиевым напылением) не требуют регулировки зазора перед установкой. Однако если у вас какой-то особенный двигатель, под который очень сложно подобрать свечи, то вам волей-неволей придется заняться измерением и регулировкой зазора на свежекупленных свечах в соответствии со спецификацией двигателя.

8. Поправьте внешний электрод при помощи инструмента.

   Зазор регулируется путем изменения положения внешнего электрода относительно внутреннего. Если вам необходимо уменьшить зазор, то немного подогните внешний контакт в сторону внутреннего; для увеличения расстояния между электродами, наоборот, чуть-чуть отогните внешний контакт наружу.
   Никогда не подгибайте электрод более чем на 0,5 мм за один раз. Для этого требуется совсем небольшое усилие, так что будьте аккуратны. Материал электрода достаточно крепок, но в определенных пределах.

Когда двигатель перегревается, не развивает необходимой мощности или у него «стучат пальцы», причину ищите в неправильно установленном моменте зажигания.

Использование стробоскопа

Прогрейте двигатель до рабочей температуры. Подключите питание стробоскопа к сети автомобиля.

Датчик сигнала срабатывания оденьте на высоковольтный провод 1 цилиндра.

Ослабьте гайку на 13, фиксирующую корпус прерывателя-распределителя.

Снимите шланг ваккум-корректора и заглушите его. Свет от стробоскопа направьте на шкив коленвала.

Запустите двигатель, обороты – холостые. Проворачивайте корпус трамблера.

Зафиксируйте положение корпуса прерывателя-распределителя, при котором метка шкива будет совпадать с нужной меткой на крышке газораспределительного механизма.

Затяните крепящую гайку.

При помощи лампочки

Проверните коленвал до положения, при котором метка шкива будет совпадать с нужной меткой на крышке газораспределительного механизма, а бегунок прерывателя распределителя зажигания указывать на высоковольтный провод 1-го цилиндра.

Ослабьте гайку, фиксирующую корпус трамблера.

Один провод контрольной лампочки на 12 В подключите к проводу, идущему от трамблера к катушке зажигания, а второй – к «массе» автомобиля.

Включите зажигание (обязательно!). По часовой стрелке вращайте корпус трамблера, пока лампочка не погаснет.

Медленно поверните трамблер в обратную сторону (против часовой стрелки). Зафиксируйте положение трамблера, при котором происходит загорание контрольной лампы.

Затяните крепящую гайку прерывателя распределителя.

По искре

Проверните коленвал до положения, при котором метка шкива совпадет с соответствующей меткой на крышке газораспределительного механизма, а бегунок трамблера укажет на высоковольтный провод 1-го цилиндра.

Ослабьте гайку, фиксирующую корпус прерывателя распределителя зажигания. Центральный высоковольтный провод извлеките из крышки трамблера, а его контакт расположите на расстоянии 5 мм от «массы» автомобиля.

Включите зажигание. Проверните корпус прерывателя по часовой стрелке на 20 0.

Медленно вращайте трамблер в обратную сторону. Зафиксируйте положение трамблера, при котором между контактом центрального провода и «массой» проскакивает искра.

Затяните крепящую гайку прерывателя.

На слух

Запустите двигатель. Ослабьте гайку, фиксирующую корпус трамблера.

Медленно проворачивайте корпус прерывателя распределителя в обе стороны.

Зафиксируйте положение трамблера, при котором работа двигателя будет наиболее устойчивой, а обороты – максимальными.

Поверните корпус прерывателя на 2-3 0 по часовой стрелке.

Затяните крепящую гайку трамблера.

«МД-1»

Независимо от того, каким способом устанавливался момент зажигания, необходимо проверить его правильность при помощи .

Удачи вам! Пусть у вас все получится!

Узнав, как выставить трамблер на своем автомобиле, можно не беспокоиться за четкий запуск двигателя, будь это где угодно. Можно также сэкономить на горючем, ведь от неправильно выставленного зажигания возрастает расход топлива в несколько раз. Наконец, повысятся тяговые характеристики автомашины, и можно более не бояться, что появится детонация.

Требования к тепловому зазору

Функциональные требования к тепловому зазору предусматривают:

• Отвод тепла от поршня в момент воспламенения смеси . В противном случае поршень выгорит под температурой камеры сгорания.
• Функция уплотнения поршневого пространства . Появляющееся давление должно равномерно прижимать кольца к стенкам цилиндра. Достижение такового прикасания требует установки правильного расстояния.
• Требования к маслосъёмным кругам , отвечающим за подачу нужного количества смазывающего материала. Соблюдение этого правила сохраняет расход масла, бензин на уровне заводских норм.

Параметры

Выставленные зазоры на кольцах

Установленный зазор должен соответствовать 0,6-0,3 мм, а боковой между стенкой не превышать 0,08-0,04 мм.

Величина исходит из того, что отработанные газы действуют на кольца с внутренней стороны канавки, прижимая их к стенке. Согласованное функционирование компрессионных, маслосъёмных колец позволяет получить полное сгорание смеси. Зависит это от укладки их в канавку поршня.

Стало быть, малая величина между концами после прогрева приведёт к задирам зеркала цилиндра.

Зазор измеряется щупом и регламентируется величиной 0,2-0,5 мм . Для двигателей модели ВАЗ на уплотнительных кольцах предусмотрена величина 0,25-0,04 мм . Маслосъёмные имеют 0,25-0,5 мм .

Первое кольцо сверху (компрессионное), как нагруженное из легированного чугуна подвергается напылению хромом. Пористое покрытие этого металла способно удерживать необходимую массу моторного масла.

Плазменное нанесение на кольца слоя молибдена способствует износостойкости, низким показателем трения с цилиндром.

Памятка

Замок на сепараторе покрашен в голубой цвет

Подбирая ремонтный размер, нужно руководствоваться обозначением продукции, включая модель двигателя, номер комплекта, размер изделия. Дополнительно проверяется маркировка, которая находится в определённом месте продукции (близко к концу). Тщательно рассматриваются расширительные пружины со шлифованной поверхностью.

Выставление зажигания по двум сценариям

У каждого современного автолюбителя есть собственный ответ касательно того, как выставить трамблер. Некоторые применяют стробоскопический инструмент, другие осуществляют операцию на глаз, ну а третьи – пользуются только услугами СТО.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Если вы желаете научиться самостоятельно выставлять зажигание, вам нужно будет запастись несколькими инструментами. Обязателен ключ на 13, вольтметр и инструмент для снятия свечей зажигания (свечной).

Правильно выставленное зажигание предусматривает ориентир на 1-й или 4-й цилиндр силовой установки. Рассмотрим, как это сделать в первом случае.

При выставлении момента зажигания надо ориентироваться также по меткам на крышке ГРМ. Там имеется 3 отметки:

• Длинная риска, совпадающая с углом опережения, равному 0 градусов.
• Средняя риска — с углом 5 градусов.
• Короткая риска — с углом 10 градусов.

Выставление по 1-й свече

ВМТ обозначена бывает на ободе коленвального шкива, а на ступице, прямо напротив риски, имеется специальный наплыв.

Итак, вот что надо будет сделать:

• Вывернуть 1-ю СЗ, а затем закрыть дырку заглушкой.
• Провернуть коленвальный шкив до появления момента сжатия. Другими словами, пока резиновая пробка, поставленная на место свечи, не начнет выдавливаться.
• Продолжать прокручивание, пока коленвальная риска не сойдет с указателем на кожухе грм.

Внимание. Эксперты советуют – если владелец автомобиля заливает бензин с октановым числом выше 95-го, то совмещать надо с короткой риской. Если стандартное топливо, то совмещать следует со средней риской, с углом 5 градусов. Если заливается 72-й или ниже, то следует сочетать с длинной меткой, соответствующей 0 градусов.

• После этого надо будет расслабить защелки-фиксаторы, вынуть крышку.

После того, как коленвальный шкив провернется как следует, ротор пойдет в зону, когда его контакт снаружи будет смотреть в направлении первого цилиндра. При совмещении всех меток рекомендуется мысленно начертить ось по защелкам крышки. Идти линия должна четко параллельно оси силовой установки. Если это не так, подготовительную операцию надо продолжать.

• Гайка-фиксатор трамблера откручивается.
• Трамблер поворачивается вверх.
• Ось ротора после вращения ставится параллельно по отношению к силовой установке.
• Трамблер ставится на место, фиксатор затягивается, но не до конца.

Теперь самое время приступить непосредственно к процессу выставления зажигания.

• Один конец вольтметра с низковольтным проводом соединяется с выводом катушки зажигания, другой – с «массой».
• Зажигание включается.
• Трамблер аккуратно проворачивается по часовой до тех пор, пока индикатор не перестанет мигать.
• Теперь трамблер вращается против ЧС, и как только загорится индикатор, распределитель следует зафиксировать окончательно.
• Зажигание выключается.
• Крышка распределителя ставится на место.

Пришла пора проверить, как все сделано.

• Заводится мотор, автомобиль начинает движение.
• Рекомендуется разогнаться до 45 км/ч, после чего поставить на 4-ю передачу и мгновенно «газануть».
• Через несколько секунд должна начаться детонация (хлопки и звон тому свидетельство), которая исчезнет по мере разгона машины.

Тут несколько версий. Если по мере ускорения автомашины детонация возникла, но не пропала – выставленное зажигание, скорее всего, «раннее». Чтобы устранить данный ляп, придется довернуть трамблер по часовой еще на пол- или полное деление.

Судить о «позднем» зажигании можно в том случае, если детонация не появляется вообще. В этом случае трамблер вращается против часовой на пол- или полное деление.

Внимание. После завершения регулировки зажигания, рекомендуется пометить на корпусе трамблера положение средней метки относительно блока.

Выставление по 4-ому цилиндру

Данная инструкция не подразумевает использования специальных измерителей, контрольных ламп или стробоскопа. Однозначно, если итоговая проверка осуществляется на движущемся авто, все это лишнее.

Подготавливаем следующее:

• Ключи на 13 и 38 (накидные).

Пошаговая инструкция по выставлению:

• Автомашина ставится на «ручник».
• Момент опережения выставляется под определенное октановое число топлива (подробнее об этом было сказано выше).
• Метки на коленвальном шкиве и передней крышке силовой установки совмещаются путем медленного вращения коленвала за храповик.
• Трамблер ставится параллельно мотору с помощью его защелок. При этом контакт бегунка должен обязательно быть направлен в сторону 4-го цилиндра (это можно определить по крышке распределителя).

Внимание. Корпус распределителя следует слегка прижать держателем.

• Включается зажигание.
• Трамблер вращается по часовой до размыкания контактов, пока не появится между ними искра.

Появление искры и есть правильный момент зажигания. В таком положении трамблер следует надежно зафиксировать.

Примечательно, что в некоторых случаях при грамотно поставленном угле опережения функционирование силовой установки на ХХ явно не впечатляет. В таком случае неопытные водители начинают вновь крутить трамблер, сдвигая положение на «раннее». Безусловно, делать так не стоит. Лучше обратить внимание на регулировку карбюратора.

Зазор и его выставление на трамблере

Зазоры между контактами трамблера и их регулировка – не менее важное мероприятие. Регулировку зазора рекомендуется проводить в автосервисах, но в крайних случаях сделать это можно и своими руками. Особенно, после того, как было выставлено самостоятельно зажигание.

Пошаговая инструкция по выставлению зазора выглядит следующим образом:

• Подготавливается комплект спецщупов толщиною 0,40 мм.
• Крышка трамблера снимается.
• Демонтируется также ротор распределителя (его держат 2 винта-фиксатора).
• Коленвал проворачивается до тех пор, пока кулачок прерывателя не встанет в самое максимальное положение – когда контакты разомкнуты до предела.
• Теперь проверяется зазор между контактами трамблера. Если в одном месте, например, зазор меньше, то следует поочередно ослаблять затяжку винтов-фиксаторов стойки контактной группы и отодвигая стойку отверткой до тех пор, пока не встанет оптимальный зазор.

Примечание. Нормальный зазор, к примеру, на Ваз «семерке» должен составлять 0,35-0,45 мм.

Чем грозит неправильно выставленный трамблер

Если зажигание выставлено неправильно, то это грозит большими неприятностями. Вот только несколько из них.

• Потеря былой мощности силовой установки и приемистости.
• Увеличение расхода горючего.
• Черный выхлоп, что свидетельствует о неполном сжигании топлива.
• Детонация.
• Прогорание клапанов и т.д.

Что касается причин сбивания заводских настроек, то, как правило, они связаны бывают с человеческим фактором. Сам водитель демонтирует по каким либо причинам трамблер, после чего стандартные настройки и сбиваются.

Интересно будет отметить, что на отечественных моделях авто бегунок выставляется по 1-му цилиндру, а вот на иномарках – по 4-му или по спецметке корпуса трамблера.

На Москвичах, Запорожцах и Волгах-24/31 метки представляют собою два разных полумесяца. Из них один короткий, другой – длинный.

Функции поршневых колец

Поршневые кольца предназначены выполнять функции:

1. Герметизация поршневого пространства, с сохранением давления верхними компрессионными кольцами.
2. Отвод тепла от стенок гильзы.
3. Снижение расхода масла.

Проверка зазора в замках внутри цилиндров

Замок поршневого кольца — стык между двумя концами, которые способны сжиматься до сотых частей миллиметра. Концы имеют прямой или косой срез, при прямоугольном сечении профиля.

Укладывая кольца в канавки, стыки размещаются под углом 120° (если 3), а при двух кольцах — под 180°, что ограничивает просачивание газов, масла в картер, под поршень.

Маслосъёмные кольца предназначены снимать со стенок цилиндра излишки моторной смазки. Рассчитаны оставлять на зеркале тонкий слой плёнки, настолько малый, что измеряется микронами. Конструкция предусматривает радиальные, сквозные щели, через которые снимаемое со стенок масло сливается в картер.

Выпускаются из литого чугуна с прорезями или расширителями. Представляют два кольца (верхний, нижний), пару радиальных или осевых расширителей.

О тепловом зазоре

Общим элементом колец считаются замки, поскольку целевая задача компенсировать тепловое расширение во время работы. Замки претерпевают давление газов, температурные нагрузки, другое инертное воздействие. Это напряжение берёт на себя мизерное расстояние между концами колец.

Для чего же нужен тепловой фактор?

Представим отсутствие зазора между пролётами мостов, железнодорожных рельсов или компенсаторов на магистральных трубопроводах. Солнечный нагрев, расширение, например металла рельсов, не имеющих зазора при укладке, приводит к неизбежному их изгибу со всеми вытекающими последствиями.

В случае с поршневыми кольцами, отсутствие стыкового зазора приводит к поломке и поршня.

Итак, свободное вращение колец исключает стыковые соприкосновения внутри канавки поршня. Конструкция предусматривает разрезы, упреждающие заклинивание от перегрева. Эта особенность способствует плотному касанию к зеркалу цилиндра.

Допускаемый интервал стыка не превышает 0,3-0,6 мм. При малом зазоре стыка, например 0,2 мм, нагретые детали способны оставлять задиры на цилиндре.

Кстати, предпочтение отдаётся деталям с косыми срезами концов. Прямые концы обладают большим давлением на стенки, что преждевременно выводит из строя гильзу, способствуя утечке масла.

The following two tabs change content below.

• Bio
• Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)
