Как выглядит керамический конденсатор

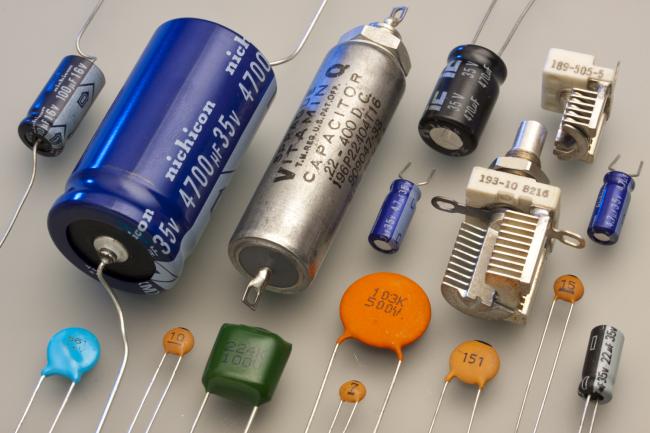

Конденсаторы для «чайников»

Если вы регулярно занимаетесь созданием электрических схем, вы наверняка использовали конденсаторы. Это стандартный компонент схем, такой же, как сопротивление, который вы просто берёте с полки без раздумий. Мы используем конденсаторы для сглаживания пульсаций напряжения/тока, для согласования нагрузок, в качестве источника энергии для маломощных устройств, и других применений.

Но конденсатор – это не просто пузырёк с двумя проводочками и парой параметров – рабочее напряжение и ёмкость. Существует огромный массив технологий и материалов с разными свойствами, применяемых для создания конденсаторов. И хотя в большинстве случаев для любой задачи сгодится практически любой конденсатор подходящей ёмкости, хорошее понимание работы этих устройств может помочь вам выбрать не просто нечто подходящее, а подходящее наилучшим образом. Если у вас когда-нибудь была проблема с температурной стабильностью или задача поиска источника дополнительных шумов – вы оцените информацию из этой статьи.

Начнём с простого

Лучше начать с простого и описать основные принципы работы конденсаторов, прежде чем переходить к настоящим устройствам. Идеальный конденсатор состоит из двух проводящих пластинок, разделённых диэлектриком. Заряд собирается на пластинах, но не может перетекать между ними – диэлектрик обладает изолирующими свойствами. Так конденсатор накапливает заряд.

Ёмкость измеряется в фарадах: конденсатор в один фарад выдаёт напряжение в один вольт, если в нём находится заряд в один кулон. Как и у многих других единиц системы СИ, у неё непрактичный размер, поэтому, если не брать в расчёт суперконденсаторы, о которых мы здесь говорить не будем, вы скорее всего встретитесь с микро-, нано- и пикофарадами. Ёмкость любого конденсатора можно вывести из его размеров и свойств диэлектрика – если интересно, формулу для этого можно посмотреть в Википедии. Запоминать её не нужно, если только вы не готовитесь к экзамену – но в ней содержится один полезный факт. Ёмкость пропорциональна диэлектрической проницаемости ε_r использованного диэлектрика, что в результате привело к появлению в продаже различных конденсаторов, использующих разные диэлектрические материалы для достижения больших ёмкостей или улучшения характеристик напряжения.

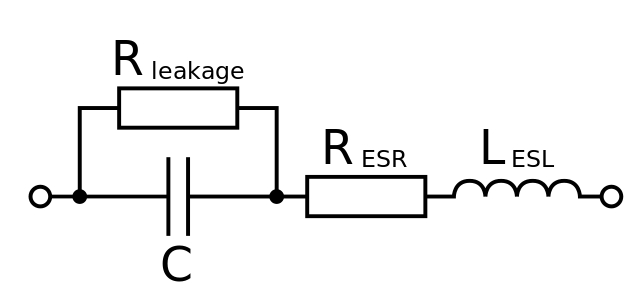

Паразитные индуктивность и сопротивление реального конденсатора

С использованием диэлектриков в конденсаторах есть одна проблемка, наряду с тем, что диэлектрик с нужными характеристиками обладает неприятными побочными эффектами. У всех конденсаторов есть небольшие паразитные сопротивление и индуктивность, которые иногда могут влиять на его работу. Электрические постоянные меняются от температуры и напряжения, пьезоэлектричества или шума. Некоторые конденсаторы стоят слишком дорого, у некоторых существуют состояния отказа. И вот мы подошли к основной части статьи, в которой расскажем о разных типах конденсаторов, и об их свойствах, полезных и вредных. Мы не будем освещать все возможные технологии, хотя большинство обычных мы опишем.

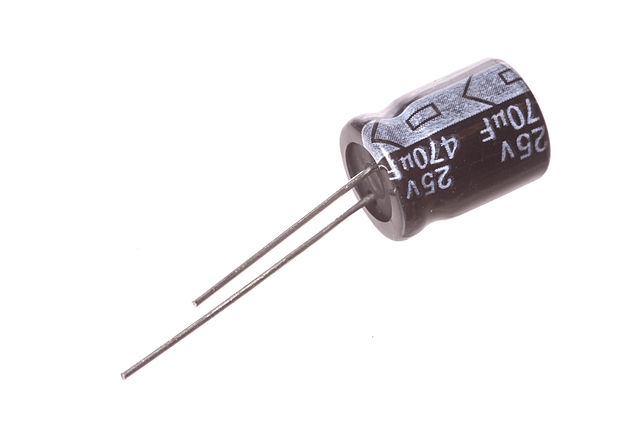

Алюминиевые электролитические

Алюминиевые электролитические конденсаторы используют анодно-оксидированный слой на алюминиевом листе в качестве одной пластины-диэлектрика, и электролит из электрохимической ячейки в качестве другой пластины. Наличие электрохимической ячейки делает их полярными, то есть напряжение постоянного тока должно прикладываться в одном направлении, и анодированная пластина должна быть анодом, или плюсом.

На практике их пластины выполнены в виде сэндвича из алюминиевой фольги, завёрнутой в цилиндр и расположенной в алюминиевой банке. Рабочее напряжение зависит от глубины анодированного слоя.

У электролитических конденсаторов наибольшая среди распространённых ёмкость, от 0,1 до тысяч мкФ. Из-за плотной упаковки электрохимической ячейки у них наблюдается большая эквивалентная последовательная индуктивность (equivalent series inductance, ESI, или эффективная индуктивность), из-за чего их нельзя использовать на высоких частотах. Обычно они используются для сглаживания питания и развязывания, а также связывания на аудиочастотах.

Танталовые электролитические

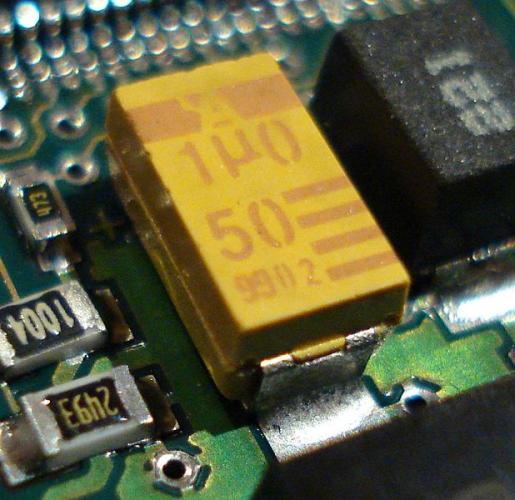

Танталовый конденсатор поверхностного размещения

Танталовые электролитические конденсаторы изготавливаются в виде спечённого танталового анода с большой площадью поверхности, на которой выращивается толстый слой оксида, а затем в качестве катода размещается электролит из диоксида марганца. Комбинация большой площади поверхности и диэлектрических свойств оксида тантала приводит к высокой ёмкости в пересчёте на объём. В результате такие конденсаторы выходят гораздо меньше алюминиевых конденсаторов сравнимой ёмкости. Как и у последних, у танталовых конденсаторов есть полярность, поэтому постоянный ток должен идти в строго одном направлении.

Их доступная ёмкостью варьируется от 0,1 до нескольких сотен мкФ. У них гораздо меньше сопротивление утечки и эквивалентное последовательное сопротивление (ESR), в связи с чем они используются в тестировании, измерительных приборах и высококачественных аудиоустройствах – там, где эти свойства полезны.

В случае танталовых конденсаторов необходимо особенно следить за тем, чтобы они не вышли из строя — бывает, что в таком случае они загораются. Аморфный оксид тантала – хороший диэлектрик, а в кристаллической форме он становится хорошим проводником. Неправильное использование танталового конденсатора – например, подача слишком большого пускового тока может привести к переходу диэлектрика в другую форму, что увеличит проходящий через него ток. Правда, репутация, связанная с возгораниями, появилась у более ранних поколений танталовых конденсаторов, и улучшенные методы производства привели к созданию более надёжной продукции.

Полимерные плёнки

Целое семейство конденсаторов использует полимерные плёнки в качестве диэлектриков, а плёнка либо находится между витыми или перемежающимися слоями металлической фольги, либо имеет металлизированный слой на поверхности. Их рабочее напряжение может доходить до 1000 В, но высокими ёмкостями они не обладают – это обычно от 100 пФ до единиц мкФ. У каждого вида плёнки есть свои плюсы и минусы, но в целом всё семейство отличается более низкими ёмкостью и индуктивностью, чем у электролитических. Посему они используются в высокочастотных устройствах и для развязывания в электрически шумных системах, а также в системах общего назначения.

Полипропиленовые конденсаторы используются в схемах, требующих хорошей тепловой и частотной стабильности. Также они используются в системах питания, для подавления ЭМП, в системах, использующих переменные токи высокого напряжения.

Полиэстеровые конденсаторы, хотя и не обладают такими температурными и частотными характеристиками, получаются дешёвыми и выдерживают большие температуры при пайке для поверхностного монтажа. В связи с этим они используются в схемах, предназначенных для использования в некритичных приложениях.

Полиэтилен-нафталатовые конденсаторы. Не обладают стабильными температурными и частотными характеристиками, но могут выдерживать гораздо большие температуры и напряжения по сравнению с полиэстеровыми.

Полиэтилен-сульфидовые конденсаторы обладают температурными и частотными характеристиками полипропиленовых, и в дополнение выдерживают высокие температуры.

В старом оборудовании можно наткнуться на поликарбонатные и полистиреновые конденсаторы, но сейчас они уже не используются.

Керамика

История керамических конденсаторов довольно длинная – они использовались с первых десятилетий прошлого века и по сей день. Ранние конденсаторы представляли собою один слой керамики, металлизированной с обеих сторон. Более поздние бывают и многослойными, где пластины с металлизацией и керамика перемежаются. В зависимости от диэлектрика их ёмкости варьируются от 1 пФ до десятков мкФ, а напряжения достигают киловольт. Во всех отраслях электроники, где требуется малая ёмкость, можно встретить как однослойные керамические диски, так и многослойные пакетные конденсаторы поверхностного монтажа.

Проще всего классифицировать керамические конденсаторы по диэлектрикам, поскольку именно они придают конденсатором все свойства. Диэлектрики классифицируют по трёхбуквенным кодам, где зашифрована их рабочая температура и стабильность.

C0G лучшая стабильность в ёмкости по отношению к температуре, частоте и напряжению. Используются в высокочастотных схемах и других контурах высокого быстродействия.

X7R не обладают такими хорошими характеристиками по температуре и напряжению, посему используются в менее критичных случаях. Обычно это развязывание и различные универсальные приложения.

Y5V обладают гораздо большей ёмкостью, но характеристики температуры и напряжения у них ещё ниже. Также используются для развязывания и в различных универсальных приложениях.

Поскольку керамика часто обладает и пьезоэлектрическими свойствами, некоторые керамические конденсаторы демонстрируют и микрофонный эффект. Если вы работали с высокими напряжениями и частотами в аудиодиапазоне, например, в случае ламповых усилителей или электростатики, вы могли услышать, как «поют» конденсаторы. Если вы использовали пьезоэлектрический конденсатор для обеспечения частотной стабилизации, вы могли обнаружить, что его звук модулируется вибрацией его окружения.

Как мы уже упоминали, статья не ставит целью охватить все технологии конденсаторов. Взглянув в каталог электроники вы обнаружите, что некоторые технологии, имеющиеся в наличии, здесь не освещены. Некоторые предложения из каталогов уже устарели, или же имеют такую узкую нишу, что с ними чаще всего и не встретишься. Мы надеялись лишь развеять некоторые тайны по поводу популярных моделей конденсаторов, и помочь вам в выборе подходящих компонентов при разработке собственных устройств. Если мы разогрели ваш аппетит, вы можете изучить нашу статью по катушкам индуктивности.

Об обнаруженных вами неточностях и ошибках прошу писать через личные сообщения сайта. Спасибо.

Керамический конденсатор: что это такое и его преимущества

В этом блоге мы уже комментировали другие Электронные компоненты, включая электролитические конденсаторы, y как их можно проверить, в настоящее время настала очередь керамического конденсатора, особый тип этих пассивных устройств, которые также широко используются во многих цепях всех видов и имеют некоторые особенности по сравнению с электролитическими конденсаторами.

С этим руководством вы поймете Кто они такие, как они построены, возможные приложения, как они работают, а также некоторые примеры использования и где их можно купить.

Что такое конденсатор?

Un конденсатор Это электронное устройство, способное накапливать электрический заряд в виде разности потенциалов. Это пассивный элемент, такой как резисторы, потенциометры, катушки и т. д. Что касается способа достижения этого накопления энергии, они делают это, поддерживая электрическое поле.

Конденсаторы имеют множество применений и могут использоваться как в электронных схемах, так и в электрических цепях, как в постоянный ток и переменный ток.

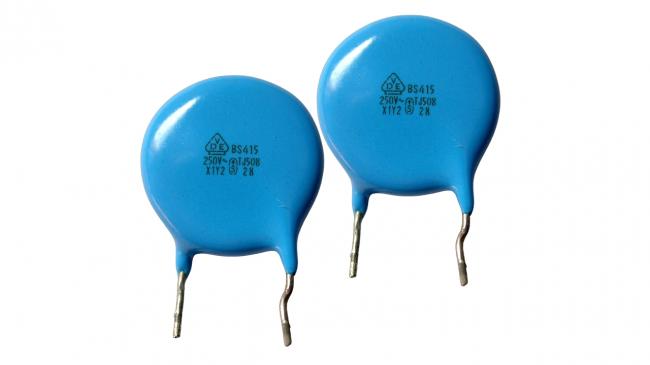

керамический конденсатор

Un керамический конденсатор Обычно они имеют ту своеобразную форму, которая иногда выглядит как чечевица, хотя могут быть реализованы и в виде элементов поверхностного монтажа (SMD), например MLCC (очень модных сейчас из-за проблем с видеокартами NVIDIA). В этом случае отличие от других типов конденсаторов заключается в том, что в качестве диэлектрического материала используется керамика, отсюда и его название.

Они обычно используют несколько слоев, с разные возможности (они обычно от 1нФ до 1Ф, хотя бывают и до 100Ф), размеры и геометрические формы. Однако из-за негативных эффектов, таких как вихревые токи.

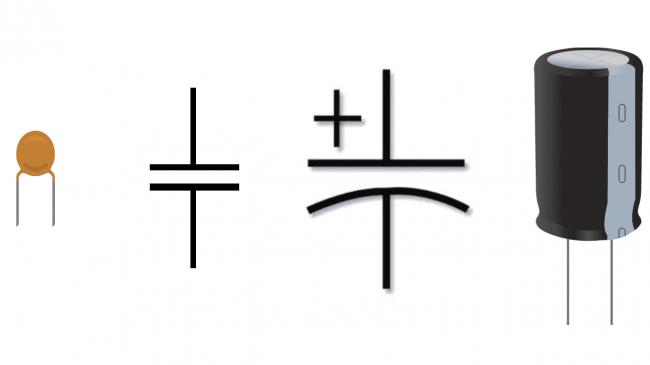

Керамический (слева) и электролитический (справа) конденсатор

Одним из отличий от электролитов является то, что керамический конденсатор им не хватает полярности следовательно, их можно использовать любым способом и безопасно в цепях переменного тока, чего не происходит с электролитами, которые имеют определенную полярность, и полюса должны соблюдаться, если вы не хотите получить взорвавшийся конденсатор.

С другой стороны, керамический конденсатор также обладает фантастическим частотный отклик. Они также выделяются хорошей термостойкостью благодаря своему материалу и низкой ценой.

История керамического конденсатора

керамический конденсатор был создан в Италии, в 1900 г.. В конце 1930-х годов в керамику стали добавлять титанат (BaTiO3 или титанат бария), который можно было производить с меньшими затратами. Первые применения этих устройств были в военном электронном оборудовании в 40-х годах, а два десятилетия спустя начали продаваться керамические пластинчатые конденсаторы, которые были необходимы для развития электроники в 70-х годах.

Типы керамических конденсаторов

Несколько типы керамических конденсаторов, некоторые из наиболее важных:

• полупроводники: они самые маленькие, так как достигают хорошей плотности, большой емкости и небольшого размера. Для этого они используют высокую диэлектрическую проницаемость и очень малую толщину слоя.
• высокое напряжение: Титанат бария и титанат стронция используются в качестве керамического материала, чтобы противостоять более высоким нагрузкам. Хотя они обеспечивают высокий коэффициент диэлектрической проницаемости и хорошую поддержку переменного тока, они имеют недостаток, заключающийся в изменении емкости с повышением температуры.

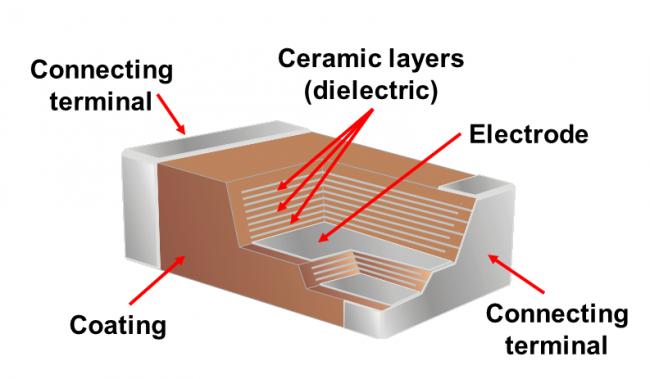

• многослойный керамический конденсатор: в них используется несколько слоев керамики или диэлектрического и проводящего материала. Они также известны как монолитные чип-конденсаторы. Они отличаются высокой точностью, небольшими размерами и идеально подходят для поверхностного монтажа на Печатные платы. Указанные MLCC относятся к этому типу.

керамические дисковые конденсаторы они обычно имеют емкость от 10 пФ до 100 пФ с поддержкой напряжений от 16 В до 15 кВ, а в некоторых случаях даже выше. Они наиболее популярны из-за своей универсальности.

Напротив, многослойная керамика тип MLCC, используют шлифование параэлектрических и сегнетоэлектрических материалов вместе с чередующимися металлическими слоями. Они могут иметь 500 и более слоев и толщину слоев 0.5 мкм. Его диапазон приложений несколько более специфичен и имеет меньшую емкость и поддержку напряжения, чем предыдущие.

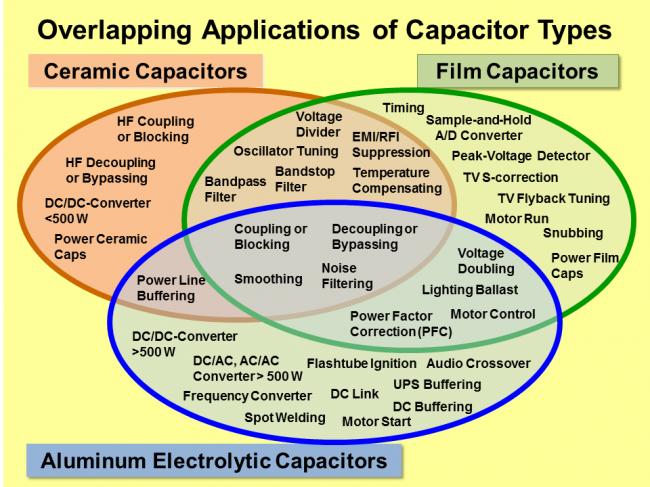

приложений

В зависимости от типа керамического конденсатора использования Они могут быть очень разнообразными, как я уже говорил ранее:

• MLCC: в основном для электронной промышленности, в широком спектре устройств, от компьютеров до мобильных устройств, телевизоров и т. д.
• другие: они могут варьироваться от устройств и систем высокого напряжения и переменного тока до преобразователей переменного тока в постоянный, высокочастотных цепей, щеточных двигателей постоянного тока для снижения радиочастотного шума, робототехники и т. д.

Характеристики конденсатора

Конденсаторы, как электролитические, так и керамические, обладают рядом характеристик, которые следует знать при выборе подходящих для своего проекта. Являются характер являются:

• Точность и терпимость: Как и резисторы, конденсаторы также имеют свои допуски и точность. В настоящее время существует два класса:
  • Класс 1 предназначен для приложений, где требуется высочайшая точность и где емкость остается постоянной при приложенном напряжении, температуре и частоте. Они работают в диапазоне температур от -55ºC до +125ºC, а допуск обычно меняется только ± 1%.
  • Класс 2 имеет более высокую пропускную способность, но менее точен и их переносимость хуже. Его термическая стабильность может привести к изменению его емкости до 15% и допуску примерно на 20% по отношению к номинальной мощности.

  Керамические конденсаторы имеют 3 цифры, выгравированные на одной из сторон. Например, 101, 102, 103 и т. д., помимо значений в пФ (пикофарадах). Эти коды легко интерпретировать:

  • Первые две цифры — это значение емкости в пФ.
  • Третье число указывает количество нулей, применяемых к значению.

  По пример, а 104 означает, что в нем 10 · 10.000 100.000 = 100 0.1 пФ, или что такое же XNUMX нФ или XNUMX мкФ.

  En надписи Вы также можете увидеть производителя, поддерживаемое напряжение или допуски.

  Преимущества и недостатки



  Если вам интересно Преимущества и недостатки керамического конденсатора характерными точками являются:

  • преимущество:
    • Компактная структура.
    • Дешево.
    • Подходит для переменного тока из-за его неполяризованной природы.
    • Устойчив к помехам сигнала.
    • Значение емкости меньше.
    • Они оказывают микрофонное воздействие на цепи.

    Как проверить дисковый керамический конденсатор



    Чтобы проверить работу керамического дискового конденсатора и проверить, правильно ли он работает или поврежден (короткое замыкание из-за избыточного напряжения. ), вы можете Следуй этим шагам:

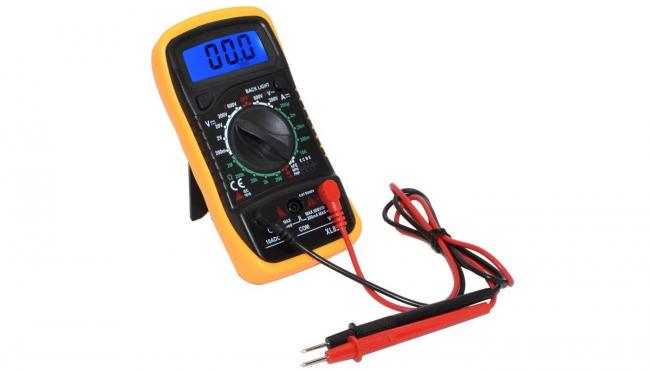

    1. Используйте мультиметр или мультиметр для проверки керамического конденсатора. .

    где купить конденсаторы

    Чтобы купить эти дешевые устройства, можно поискать в специализированных магазинах электроники или на таких площадках, как Amazon:

    Содержание статьи соответствует нашим принципам редакционная этика. Чтобы сообщить об ошибке, нажмите здесь.

    Полный путь к статье: Бесплатное оборудование » Электронные компоненты » Керамический конденсатор: что это такое и его преимущества

    Как выглядит керамический конденсатор

    Керамический конденсатор является наиболее широко используемым конденсатором и доступен в различных составах и типах, подходящих для различных применений и свойств. Вы можете увидеть это почти на каждой печатной плате. Они также известны как дисковые конденсаторы.

    Советуем вам посмотреть и узнать больше про конденсатор в статье по ссылке выше, а также про диэлектрик в конденсаторе.

    Состав керамического конденсатора

    Как следует из названия, этот конденсатор использует керамику в качестве диэлектрического материала. Они изготовлены с использованием керамического или фарфорового диска, покрытого с обеих сторон тонким слоем серебра. Керамика является одним из первых материалов, используемых для изготовления конденсаторов.

    Именно расположение и свойства керамического вещества характеризуют функциональные аспекты этих конденсаторов. Купить керамические конденсаторы вы можете на Алиэкспресс:

    Типы керамического конденсатора

    Он широко классифицируется на три основных класса. Чем ниже класс, тем выше его производительность. Эти три класса:

    Керамический конденсатор класса I

    Этот класс керамических конденсаторов обеспечивает большую стабильность значения емкости при изменении температуры, напряжения и частоты. Их точность довольно высока.

    Керамический конденсатор класса II

    Этот тип керамического конденсатора обеспечивает большую эффективность с точки зрения размера. Они имеют высокую емкость на объем. Они лучше всего подходят для использования в качестве развязывающего конденсатора или в качестве буфера.

    Керамический конденсатор класса III

    Они почти такие же, как керамические конденсаторы класса II. Однако им не хватает точности и они нестабильны как класс II с точки зрения изменения температуры.

    Свойства керамического конденсатора

    Различные свойства керамических конденсаторов следующие:

    Диэлектрическая проницаемость (K) керамического конденсатора

    Они обладают высокой диэлектрической проницаемостью (К). Это свойство позволяет им обеспечивать высокое значение емкости даже при его небольших размерах.

    Влияние на емкость при изменении температуры

    Емкость этих конденсаторов изменяется нелинейно с изменением температуры. По этой причине они лучше всего подходят для использования в качестве развязывающих конденсаторов или байпасных конденсаторов.

    Неполяризация в керамическом конденсаторе

    Они не поляризованы. Это означает, что в этом типе конденсаторов нет проблем с полярностью. Они могут быть подключены к цепи с любой стороны.

    Бюджетный

    Их стоимость изготовления очень низкая.

    Различные размеры

    Они доступны в небольших размерах. Поэтому пространство для этого в цепи не вызывает беспокойства.

    Надежность

    Они очень надежны и обладают высокой переносимостью. Шансы на повреждение также меньше.

    Диапазон емкости керамического конденсатора

    Они доступны в различных значениях емкости от нескольких пФ до 1/2 мкФ.

    Номинальное напряжение керамического конденсатора

    Они доступны с переменным номинальным напряжением. Обычно они имеют низкое напряжение. Однако керамические конденсаторы MLCC имеют более высокое номинальное напряжение, чем электролитические конденсаторы.

    Применение Керамического Конденсатора

    Эти конденсаторы имеют много применений, таких как:

    • Резонансная схема в передающих станциях
    • Высоковольтные лазерные источники питания
    • Печатные платы высокой плотности
    • Минимизация радиочастотного шума
    • Силовые выключатели
    • Индукционные печи

    Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

    Керамический конденсатор является наиболее широко используемым конденсатором и доступен в различных составах и типах, подходящих для различных применений и свойств. Вы можете увидеть это почти на каждой печатной плате. Они также известны как дисковые конденсаторы.

    Советуем вам посмотреть и узнать больше про конденсатор в статье по ссылке выше, а также про диэлектрик в конденсаторе.

    Состав керамического конденсатора

    Как следует из названия, этот конденсатор использует керамику в качестве диэлектрического материала. Они изготовлены с использованием керамического или фарфорового диска, покрытого с обеих сторон тонким слоем серебра. Керамика является одним из первых материалов, используемых для изготовления конденсаторов.

    Именно расположение и свойства керамического вещества характеризуют функциональные аспекты этих конденсаторов. Купить керамические конденсаторы вы можете на Алиэкспресс:

    Типы керамического конденсатора

    Он широко классифицируется на три основных класса. Чем ниже класс, тем выше его производительность. Эти три класса:

    Керамический конденсатор класса I

    Этот класс керамических конденсаторов обеспечивает большую стабильность значения емкости при изменении температуры, напряжения и частоты. Их точность довольно высока.

    Керамический конденсатор класса II

    Этот тип керамического конденсатора обеспечивает большую эффективность с точки зрения размера. Они имеют высокую емкость на объем. Они лучше всего подходят для использования в качестве развязывающего конденсатора или в качестве буфера.

    Керамический конденсатор класса III

    Они почти такие же, как керамические конденсаторы класса II. Однако им не хватает точности и они нестабильны как класс II с точки зрения изменения температуры.

    Свойства керамического конденсатора

    Различные свойства керамических конденсаторов следующие:

    Диэлектрическая проницаемость (K) керамического конденсатора

    Они обладают высокой диэлектрической проницаемостью (К). Это свойство позволяет им обеспечивать высокое значение емкости даже при его небольших размерах.

    Влияние на емкость при изменении температуры

    Емкость этих конденсаторов изменяется нелинейно с изменением температуры. По этой причине они лучше всего подходят для использования в качестве развязывающих конденсаторов или байпасных конденсаторов.

    Неполяризация в керамическом конденсаторе

    Они не поляризованы. Это означает, что в этом типе конденсаторов нет проблем с полярностью. Они могут быть подключены к цепи с любой стороны.

    Бюджетный

    Их стоимость изготовления очень низкая.

    Различные размеры

    Они доступны в небольших размерах. Поэтому пространство для этого в цепи не вызывает беспокойства.

    Надежность

    Они очень надежны и обладают высокой переносимостью. Шансы на повреждение также меньше.

    Диапазон емкости керамического конденсатора

    Они доступны в различных значениях емкости от нескольких пФ до 1/2 мкФ.

    Номинальное напряжение керамического конденсатора

    Они доступны с переменным номинальным напряжением. Обычно они имеют низкое напряжение. Однако керамические конденсаторы MLCC имеют более высокое номинальное напряжение, чем электролитические конденсаторы.

    Применение Керамического Конденсатора

    Эти конденсаторы имеют много применений, таких как:

    • Резонансная схема в передающих станциях
    • Высоковольтные лазерные источники питания
    • Печатные платы высокой плотности
    • Минимизация радиочастотного шума
    • Силовые выключатели
    • Индукционные печи

    Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

    Вторым незаменимым элементом в электрических схемах является конденсатор. Они бывают полярные и неполярные. Различия их в том, что одни применяются в цепях постоянного напряжения, а другие в цепях переменного. Возможно, применение постоянных конденсаторов в цепях переменного напряжения при включении их последовательно одноименными полюсами, но они при этом показывают не лучшие параметры.

    Конденсаторы неполярные

    Неполярные, так же как и резисторы бывают постоянные, переменные и подстроечные.

    Подстроечные конденсаторы применяются для настройки резонансных цепей в приемо-передающей аппаратуре.

    Рис. 1. Конденсаторы КПК

    Тип КПК. Представляют из себя посеребренные обкладки и керамический изолятор. Имеют емкость в несколько десятков пикофарад. Встретить можно в любых приемниках, радиолах и телевизионных модуляторах. Подстроечные конденсаторы также обозначаются буквами КТ. Затем следует цифра, указывающая тип диэлектрика:

    1 — вакуумные; 2 — воздушные; 3 — газонаполненные; 4 — твердый диэлектрик; 5 — жидкий диэлектрик. Например, обозначение КП2 означает конденсатор переменной емкости с воздушным диэлектриком, а обозначение КТ4 — подстроечный конденсатор с твердым диэлектриком.

    Рис. 2 Современные подстроечные чип-конденсаторы

    Для настройки радиоприемников на нужную частоту применяют конденсаторы переменной емкости (КПЕ)

    Рис. 3 Конденсаторы КПЕ

    Их можно встретить только в приемо-передающей аппаратуре

    Типов постоянных конденсаторов существует великое множество, в рамках этой статьи невозможно описать все их разнообразие, опишу лишь те, что в бытовой аппаратуре чаще всего встречаются.

    Рис. 4 Конденсатор КСО

    Конденсаторы КСО — Конденсатор слюдяной опресованный. Диэлектрик — слюда, обкладки — алюминиевое напыление. Залит в корпус из коричневого компаунда. Встречаются в аппаратуре 30-70-х годов, емкость не превышает несколько десятков нанофарад, на корпусе указывается в пикофарадах нанофарадах и микрофарадах. Благодаря применению слюды в качестве диэлектрика, эти конденсаторы способны работать на высоких частотах, поскольку имеют малые потери и имеют большое сопротивление утечки около 10^10 Ом.

    Рис. 5 Конденсаторы КТК

    Конденсаторы КТК — Конденсатор трубчатый керамический В качестве диэлектрика используется керамическая трубка, обкладки из серебра. Широко применялись в колебательных контурах ламповой аппаратуры с 40-х по начало восьмидесятых годов. Цвет конденсатора означает ТКЕ(температурный коэффициент изменения емкости). Рядом с емкостью, как правило прописывается группа ТКЕ, которая имеет буквенное или цифровое обозначение (Таблица1.) Как видно из таблицы, самые термостабильные — голубые и серые. Вообще этот тип очень хорош для ВЧ техники.

    Таблица 1. Маркировка ТКЕ керамических конденсаторов

    При настройке приемников часто приходится подбирать конденсаторы гетеродинных и входных контуров. Если в приемнике используются конденсаторы КТК, то подбор емкости конденсаторов в этих контурах можно упростить. Для этого на корпус конденсатора рядом с выводом наматывают плотно несколько витков провода ПЭЛ 0,3 и один из концов этой спиральки подпаивают к выводу конденсаторов. Раздвигая и сдвигая витки спиральки, можно в небольших пределах регулировать емкость конденсатора. Может случиться, что, подключив конец спиральки к одному из выводов конденсатора, добиться изменения емкости не удается. В этом случае спираль следует подпаять к другому выводу.

    Рис. 6 Керамические конденсаторы. Вверху советские, внизу импортные.

    Керамические конденсаторы, их обычно называют «красные флажки», также иногда встречается название «глиняные». Эти конденсаторы широко применяются в высокочастотных цепях. Обычно эти конденсаторы не котируются и редко применяются любителями, поскольку конденсаторы одного и того же типа могут быть изготовлены из разной керамики и имеют различные характеристики. В керамических конденсаторах выигрывая в размерах, проигрывают в термостабильности и линейности. На корпусе обозначается емкость и ТКЕ (таблица 2.)

    Достаточно взглянуть на допустимое изменение емкости у конденсаторов с ТКЕ Н90 емкость может изменяться почти в два раза! Для многих целей это не приемлемо, но все же не стоит отвергать этот тип, при небольшом перепаде температур и не жестких требованиях ими вполне можно пользоваться. Применяя параллельное включение конденсаторов с разными знаками ТКЕ можно получить достаточно высокую стабильность результирующей емкости. Встретить их можно в любой аппаратуре, особенно любят китайцы в своих поделках.

    Имеют на корпусе обозначение емкости в пикофарадах или нанофарадах, импортные маркируются числовой кодировкой. Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ. Несколько примеров собраны в таблице:

    Хотелось бы особо отметить керамические конденсаторы типа КМ, применяются в промышленном оборудовании и военных аппаратах, имеют высокую стабильность, найти весьма сложно, потому как содержат редкоземельные металлы, и если вы нашли плату, где применяется данный тип конденсаторов, то в 70 % случаев их вырезали до вас).

    В последнее десятилетие очень часто стали применяться радиодетали для поверхностного монтажа, вот основные типоразмеры корпусов для керамических чип-конденсаторов

    Конденсаторы МБМ – металлобумажный конденсатор(рис 6.), применялся как правило в ламповой звукоусилительной аппаратуре. Сейчас весьма ценятся некоторыми аудиофилами. Также к данному типу относятся конденсаторы К42У-2 военной приемки, но их иногда можно встретить и в бытовой вппаратуре.

    Рис. 7 Конденсатор МБМ и К42У-2

    Следует отметить отдельно такие типы конденсаторов как МБГО и МБГЧ(рис.8), любителями зачастую используются как пусковые конденсаторы для запуска электродвигателей. Как пример, мой запас на двигатель на 7кВт (рис 9.). Рассчитаны на высокое напряжение от 160 до 1000в, что им дает много различных применений в быту и промышленности. Следует помнить, что для использования в домашней сети, нужно брать конденсаторы, с рабочим напряжением не менее 350в. Найти такие конденсаторы можно в старых бытовых стиральных машинах, различных устройствах с электродвигателями и в промышленных установках. Часто применяются в качестве фильтров для акустических систем, имея для этого неплохие параметры.

    Рис. 8. МБГО, МБГЧ

    Рис. 9

    Кроме обозначения, указывающего конструктивные особенности (КСО — конденсатор слюдяной спрессованный, КТК -керамический трубчатый и т. д.), существует система обозначений конденсаторов постоянной емкости, состоящая из ряда элементов: на первом месте стоит буква К, на втором месте -двухзначное число, первая цифра которого характеризует тип диэлектрика, а вторая — особенности диэлектрика или эксплуатации, затем через дефис ставится порядковый номер разработки.

    Например, обозначение К73-17 означает пленочный полиэтилен-терефталатный конденсатор с 17 порядковым номером разработки.

    Рис. 10. Различные типы конденсаторов

    Рис. 11. Конденсатор типа К73-15

    Основные типы конденсаторов, в скобочках импортные аналоги.

    Конденсаторы с пленочным диэлектриком в простонародье называют слюдяными, различные применяемые диэлектрики дают хорошие показатели ТКЕ. В качестве обкладок в пленочных конденсаторах используют либо алюминиевую фольгу, либо напыленные на диэлектрическую пленку тонкие слои алюминия или цинка. Они имеют достаточно стабильные параметры и применяются для любых целей (не для всех типов). Встречаются в бытовой аппаратуре повсеместно. Корпус таких конденсаторов может быть как металлическим, так и пластмассовым и иметь цилиндрическую или прямоугольную форму(рис. 10.) Импортные слюдяные конденсаторы(рис.12)

    Рис. 12. Импортные слюдяные конденсаторы

    На конденсаторах указывается номинальное отклонение от емкости, может быть показано в процентах или иметь буквенный код. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости конденсатора, вот так 22nK, 220nM, 470nJ.

    Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости конденсаторов. Допуск в %

    Буквенное обозначение

    лат.

    рус.

    Важным является значение допустимого рабочего напряжения конденсатора, указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая маркировка). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

    Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения конденсаторов.

    Номинальное напряжение, В

    Буква обозначения

    Поклонники Николы Тесла имеют частую потребность в высоковольтных конденсаторах, вот некоторые которые можно встретить, в основном в телевизорах в блоках строчной развертки.

    Рис. 13. Высоковольтные конденсаторы

    Конденсаторы полярные

    К полярным конденсаторам относятся все электролитические, которые бывают:

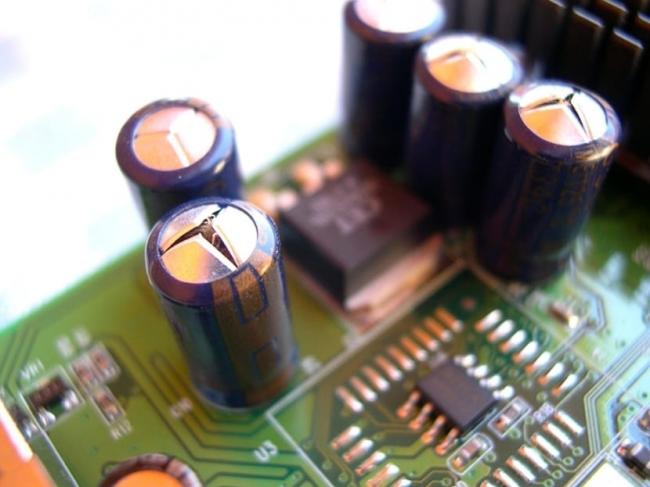

    Алюминиевые электролитические конденсаторы обладают высокой емкостью, низкой стоимостью и доступностью. Такие конденсаторы широко применяются в радиоприборостроении, но имеют существенный недостаток. Со временем электролит внутри конденсатора высыхает и они теряют емкость. Вместе с емкостью увеличивается эквивалентное последовательное сопротивление и такие конденсаторы уже не справляются с поставленными задачами. Это как правило служит причиной неисправности многих бытовых приборов. Использование б/у конденсаторов не желательно, но все же если возникло желание их использовать, нужно тщательно измерить емкость и esr, чтоб потом не искать причину неработоспособности прибора. Перечислять типы алюминиевых конденсаторов не вижу смысла, поскольку особых отличий в них нет, кроме геометрических параметров. Конденсаторы бывают радиальные(с выводами с одного торца цилиндра)и аксиальные(с выводами с противоположных торцов), встречаются конденсаторы с одним выводом, в качестве второго-используется корпус с резьбовым наконечником(он же и является крепежом), такие конденсаторы можно встретить в старой ламповой радиотелевизионной технике. Также стоит заметить, что на материнских платах компьютеров, в импульсных блоках питания часто встречаются конденсаторы с низким эквивалентным сопротивлением, так называемые LOW ESR, так вот они имеют улучшенные параметры и заменяются только на подобные, иначе при первом включении будет взрыв.

    Рис. 14. Электролитические конденсаторы. Снизу — для поверхностного монтажа.

    Танталовые конденсаторы, лучше чем алюминиевые, за счет использования более дорогой технологии. В них применяется сухой электролит, поэтому им не свойственно «высыхание» алюминиевых конденсаторов. Кроме того, танталовые конденсаторы имеют более низкое активное сопротивление на высоких частотах (100 кГц), что важно при использовании в импульсных источниках питания. Недостатком танталовых конденсаторов является относительно большое уменьшение емкости с увеличением частоты и повышенная чувствительность к переполюсовке и перегрузкам. К сожалению, этот тип конденсаторов характеризуется невысокими значениями емкости (как правило, не более 100 мкФ). Высокая чувствительность к напряжению заставляет разработчиков делать запас по напряжению Увеличенным в два и более раз.

    Рис. 14. Танталовые конденсаторы. Первые три отечественные, предпоследний импортный, последний импортный для поверхностного монтажа.

    Основные размеры танталовых чип-конденсаторов:

    К одной из разновидностей конденсаторов (на самом деле это полупроводники и с обычными конденсаторами имеют мало общего, но упомянуть их все же имеет смысл) относятся варикапы. Это особый вид диодо-конденсатора, который изменяет свою емкость в зависимости от приложенного напряжения. Применяются в качестве элементов с электрически управляемой ёмкостью в схемах перестройки частоты колебательного контура, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и др.

    Рис. 15 Варикапы кв106б, кв102

    Также весьма интересны «суперконденсаторы» или ионисторы. При малых размерах они обладают колоссальной емкостью и часто используются для питания микросхем памяти, и иногда ими подменяют электрохимические батареи. Ионисторы могут работать и в буфере с батареями в целях защиты их от резких скачков тока нагрузки: при низком токе нагрузки батарея подзаряжает суперконденсатор, и если ток резко возрастет, ионистор отдаст запасенную энергию, чем уменьшит нагрузку на батарею. При таком варианте использования его размещают либо непосредственно возле аккумуляторной батареи, либо внутри ее корпуса. Их можно встретить в ноутбуках в качестве элемента питания для CMOS.

    Рис. 16. Ионисторы

    Керамический конденсатор: конструкция, характеристики, типы, 5 применений

    Керамические конденсаторы имеют фиксированное значение. Он состоит из более чем двух чередующихся керамических слоев и металлического слоя, который действует как электрод конденсатора. Состав конденсатора отражает его электрическое поведение, и поэтому они имеют разные применения. Есть два типа керамических конденсаторов.

    Керамические конденсаторы, источник изображения — Элькап, Керамический дисковый конденсатор, CC0 1.0

    Керамический конденсатор типа 1:

    Эти конденсаторы обеспечивают более высокую стабильность и более низкие потери для приложений в резонансных цепях.

    Керамический конденсатор типа 2:

    Эти конденсаторы обеспечивают более высокий объемный КПД для буфера, обхода и применение муфт.

    Многослойные керамические конденсаторы — наиболее часто используемые конденсаторы в электронных устройствах. Вот почему это также самый производимый конденсатор (больше, чем любой конденсатор). Ассортимент продукции составляет около одного триллиона единиц в год!

    Конструкция и стили керамических конденсаторов

    Керамические конденсаторы состоят из смеси превосходных гранул параэлектрических материалов, точно смешанных с другими типами материалов для достижения желаемых характеристик. Для смешивания также можно использовать измельченные гранулы сегнетоэлектрических материалов. Керамику отделяют от смешивания и спекают при высоких температурах.

    Керамический конденсатор, являющийся одним из самых популярных типов конденсаторов, имеет различные стили и формы. Некоторые из них обсуждаются ниже.

    • Многослойный керамический чип-конденсатор (MLCC): Он прямоугольный и используется для поверхностного монтажа.
    • Керамический дисковый конденсатор (CDC): Однослойный диск покрыт смолой. Он имеет сквозные выводы.
    • Проходной керамический конденсатор (FCC): Это трубчатый конденсатор, внутренняя металлизация которого контактирует со свинцом, внешняя металлизация — для солдатской. Используется как шунтирующий конденсатор в высокочастотных цепях.
    • Керамический силовой конденсатор (CPC): Этот тип керамического конденсатора имеет керамический корпус большего размера и специально разработан для работы с высоким напряжением.

    Многослойный керамический конденсатор (MLCC)

    Конструкция MLCC:

    Он состоит из отдельных конденсаторов, соответственно размещенных друг за другом через контактные поверхности. Первичный материал, необходимый для создания каждого отдельного MLCC, — это измельченные гранулы параэлектрических материалов, которые дополнительно модифицируются путем добавления некоторых заранее определенных добавок. Как упоминалось ранее, для этой цели также могут использоваться сегнетоэлектрические материалы. Теперь все эти порошковые материалы смешиваются в равной степени. Производитель определяет состав смеси и размер частиц.

    Тонкую керамическую фольгу используют из суспензии пыли с подходящей папкой с вкладными листами. Затем фольгу нарезают металлической пастой на листы одинакового размера. Эти листы будут электродами для конденсатора. В дальнейшем автоматизированном процессе листы хранятся один за другим в необходимом количестве слоев. Они также затвердевают под давлением. Величина емкости также определяется относительной диэлектрической проницаемостью, размером и количеством слоев.

    После процесса нарезки смесь выжигается из уложенных слоев. Теперь процесс спекания происходит при температуре от 1200 до 1450 градусов Цельсия. Он производит окончательную и основную кристаллическую структуру. Горение формирует желаемые диэлектрические свойства. После обжига выполняется очистка и металлизация обеих поверхностей. В процессе металлизации концы и внутренний электрод соединяются параллельно. Конденсатор также вводится с выводами в процессе металлизации.

    Миниатюризация MLCC:

    Формула емкости MLCC конденсатор основан на процедуре конденсатора с параллельными пластинами, который имеет несколько слоев. Он дается следующим образом.

    Здесь ε — диэлектрическая проницаемость диэлектрического материала. Обозначение площади поверхности электрода, n — количество слоев, d — расстояние между электродами.

    Более значительное значение «A», то есть большая площадь поверхности электрода и более тонкий диэлектрик, в конечном итоге увеличивает значение емкости конденсатора MLCC. Материал с более высокой диэлектрической проницаемостью делает то же самое для конденсатора MLCC.

    Эпоха цифровизации повысила потребность в миниатюризации. Миниатюризация MLCC предполагает уменьшение толщины диэлектрика и одновременное увеличение количества слоев. Нет необходимости говорить, но этот процесс требует огромных усилий и большого опыта.

    В 1995 году минимально возможное значение толщины диэлектрического слоя составляло почти четыре микрометра. С течением времени толщина постепенно уменьшается с развитием технологий. К 2005 году измеренная толщина составила около 1 микрометра. И пять лет спустя консистенция была измерена как 0.5 микрометра.

    Уменьшение размера этих конденсаторов достигается за счет уменьшения размера зерна мощности и уменьшения толщины слоев. Технологический прогресс помог производителю более точно контролировать процесс. Вот почему складывается большее количество слоев.

    Что такое керамические силовые конденсаторы?

    Керамические силовые конденсаторы

    Керамические конденсаторы, используемые в очень высоких мощность или высокое напряжение применения известны как керамические силовые конденсаторы.

    Материалы, используемые для изготовления керамического силового конденсатора, такие же, как материалы, используемые для изготовления небольших керамических конденсаторов. Этот тип имеет применение в высоковольтных энергосистемах, электрические трансформаторыи различные электроустановки.

    Ранее часть изменения мощности удерживалась отдельно электрическими компонентами. Теперь различие между «электронным» и «электрическим» становится менее заметным. Раньше граница между электрикой и электроникой находилась примерно на уровне реактивной мощности 200 вольт-ампер. Современная электроника может справиться с избыточной энергией.

    Обычно силовые керамические конденсаторы изготавливаются на более высокую мощность, чем 200 вольт-ампер. Керамические силовые конденсаторы имеют большое разнообразие стилей. Хорошая пластичность необработанного керамического материала и более высокая диэлектрическая прочность керамики открывают путь для многих применений и объясняют разнообразие. Эти силовые конденсаторы уже десятилетиями присутствуют на рынке.

    Производство зависит от требований, поскольку требование высокой стабильности и низких потерь приводит к производству силовых конденсаторов класса 1. Точно так же условие высокого объемного КПД приводит к производству керамических силовых конденсаторов класса 2. Типы конденсаторов класса 1 обычно используются для резонансных цепей, тогда как типы конденсаторов класса 2 используются в качестве автоматических выключателей, линий распределения электроэнергии и высоких токов. напряжение питания принадлежности.

    Размер силовых конденсаторов может быть значительным. Работа внутри мощного приложения может привести к выделению большого количества тепла. Вот почему некоторые типы керамических силовых конденсаторов имеют средства водяного охлаждения.

    Силовой керамический конденсатор, источник изображения — Элькап, Kerko-HV-Шайбенденсатор, CC BY-SA 3.0

    Электрические характеристики

    Последовательная эквивалентная схема

    Схема ниже указывает модель.

    Последовательная эквивалентная схема керамического конденсатора, источник изображения — I, Канейдерданиэль, Пленочный конденсатор Ersatzschaltbild, CC BY-SA 3.0

    C — емкость конденсатора; RESR — эквивалентное последовательное сопротивление, учитывающее все омические потери. LESL — это эквивалентная последовательная индуктивность, рассматриваемая как собственная индуктивность конденсатора. Bleak — это сопротивление утечке.

    Емкость, стандартные значения и допуски

    Допустимое отклонение в процентах от номинального значения емкости известно как допуск конденсатора. В конкретных приложениях можно определить необходимое значение емкости.

    полное сопротивление

    Стандартный конденсатор рассматривается как аккумулирующий компонент электрической энергии. Иногда он используется как резистивный элемент в Цепь переменного тока. В качестве развязывающего конденсатора в ходу используется электролитический конденсатор. Он блокирует постоянную составляющую сигнала с помощью диэлектрического материала.

    СОЭ, коэффициент рассеяния, коэффициент качества

    Керамические силовые конденсаторы несут омические потери переменного тока. Потери постоянного тока известны как «ток утечки» и пренебрежимо малы для конкретных целей переменного тока. Омические потери переменного тока имеют нелинейный характер и зависят от частоты, влажности, температуры. За потерями стоят два физических условия.

    • Потери в линии возникают из-за внутреннего сопротивления линии питания. На это также влияет сопротивление соединения электрод-контакт.
    • Диэлектрические потери возникают из-за диэлектрической поляризации.

    ESR или эквивалентное последовательное сопротивление определяется как сумма полных резистивных потерь конденсатора. Это также можно определить как коэффициент рассеяния (DF, tan δ) или как коэффициент качества (Q) в зависимости от требований.

    Коэффициент рассеяния обычно используется для определения конденсаторов класса 2. Он определяется как тангенциальное значение реактивного сопротивления (X_c — ИКС_L).

    Следующая формула представляет это.

    тангенс δ = СОЭ * ωC

    В отличие от конденсаторов класса 2, для конденсаторов класса 1 в спецификации используется коэффициент качества (Q). Коэффициент качества (Q) является обратной величиной коэффициента рассеяния (DF).
