Приобретая импортное авто, многие не могут нарадоваться его комфортной эксплуатации. Сегодня ТС сопоставимо с компьютером, так как напичкано множеством электроники рассчитанной на комфорт и снижение риска ДТП. Техническое оснащение, отвечающее за безопасность, включает в себя такую интересную опцию, как ABS (Antilock Brake System) — Антиблокировочная Система Тормозов. Хотя она давно утвердилась в России и стала стандартом оборудования всех новых авто, но по-прежнему есть, те, кому довелось, столкнулся с ней впервые.
Предназначение АБС – при экстренном торможении не допускать блокировки всех четырех колес. Что позволяет транспортному средству сохранить устойчивость при движении, а на покрытиях с низким коэффициентом сцепления (гравий, мокрый асфальт, снег, лед) сократить тормозной путь. Помимо этого, АБС позволяет машине даже при полностью выжатой педали тормоза оставаться управляемой и не идти в занос. Этот многокомпонентный блок, соединен с системой тормозов, находится он под капотом между главным тормозным цилиндром и тормозными цилиндрами суппортов. Состоит система АБС из основного гидравлического блока модуляции давления жидкости, системы датчиков, отслеживающих частоту вращения и расположения колес, а также компьютера, в котором обрабатывается информация с датчиков и отправляется сигналами на основной блок.

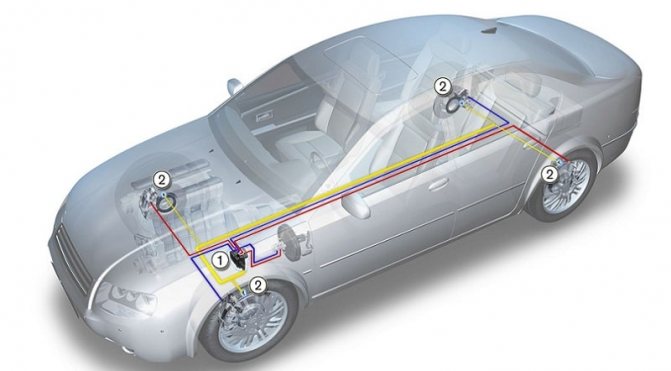

Устройство АБС
Принцип работы АБС
Система датчиков АБС контролирует скорость вращения колес и самого автомобиля. Вовремя сильного надавливания на педаль тормоза, датчики определяют, что авто идет юзом и посылают в блок сигнал на сокращение тормозного усилия, после давление жидкости в магистрали тормоза падает и колеса разблокируются. Причем, если тормозные колодки не разжались, то процесс повторяется до тех пор, пока не придет в норму. Если сказать кратко, то вся работа АБС сводится к циклу торможение – анализ – растормаживание.
Система срабатывает мгновенно, еще до того, как колесо заблокируется, сигнал об этом поступает на приборную панель и появляются характерные толчки в педали тормоза. Когда надпись на приборном щитке носит постоянный характер, это свидетельствует о неисправности АБС. Помните, что какой бы активной в плане безопасности АБС ни выступала, главным по-прежнему остается водитель. Наличие АБС в машине создает у многих иллюзию безопасности, но на практике, если система и берет контроль над поворотами и курсовой устойчивостью, то никоим образом не сокращает тормозной путь.
Антиблокировочная система
С АБС непросто высчитать тормозной путь и спрогнозировать, в каком месте остановится транспортное средство.
Опасность выхода из строя АБС
Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.
Работа системы
При включении питания (при повороте ключа замка включения стартера в положение «приборы» включаются контрольные лампы с символом ABS ASR/INF (рис. 2) и происходит тест-контроль электронного блока и электрических цепей датчиков, модуляторов и устройств коммутации.
При исправной системе лампа ASR/INF гаснет через 2—3 секунды после включения питания, а лампа с символом ABS тягача гаснет при начале движения, когда автомобиль достигает скорости 5—7 км/ч.
При возникновении неисправности в системе или электрических цепях одного из элементов (датчиков, модуляторов и т. д.) или контуров управления загорается красная контрольная лампа с символом ABS. При этом отключается питание соответствующих контуров (модуляторов) и тормозная система или нерегулируемый АБС контур тормозной системы работает как обычно (от тормозного крана),
Система не требует специального обслуживания, кроме контрольной проверки функционирования и проверки установки датчиков АБС при регулировке или замене подшипников в колесных узлах или смене тормозных накладок (если при этом производилось снятие ступиц).
Для нормальной работы АБС зазор (см. рис. 7 и
между статором и ротором датчика не должен превышать 1,3 мм.
Для нормальной работы АБС зазор между статором и ротором датчика не должен превышать 1,3 мм
Для установки минимального рабочего зазора между статором и ротором необходимо, статор датчика, воздействуя на его торец усилием 120—140 Н (12 — 44 кгс) или легким постукиванием неметаллическим предметом (в колесном узле заднего моста через специальное отверстие в суппорте и заглушку в щите тормоза), переместить в зажимной втулке в осевом направлении до упора в венец ротора, и провернуть ступицу колеса на 2—3 оборота.
Если красная лампа с символом ABS не гаснет при скорости движения выше 7—10 км/ч, следует проверить установку датчиков в колесных узлах, провести диагностику системы по световым мигающим кодам, повторную контрольную проверку системы с анализом возможных неисправностей по таблице или обратиться на сервисную станцию для устранения неисправности.
Контрольная проверка системы
Контрольная проверка состоит из трех этапов: предварительная проверка, проверка режимов работы и проверка режима диагностики.
Предварительная проверка
1.1. Внешним осмотром убедиться в надежности подключения устройств кабелей, разъемов электронного блока управления, модуляторов, датчиков, а также реле и предохранителей и контрольных ламп АБС.
1.2. Включить кнопку дистанционного выключателя «массы». Включить замок включения стартера в положение «приборы». При этом загораются контрольные лампы с символами ABS и ASR/INF и должны кратковременно сработать (определяется на слух) пилотные клапаны модуляторов. При исправной электрической части системы контрольная лампа ASR/INF должна погаснуть через 2—3 сек.
1.3. Запустить двигатель и довести давление в контурах до нормы (6,9—8,2 кг/см2). Нажать педаль тормоза. При этом должны срабатывать тормозные механизмы, не должно быть утечек воздуха из системы.
1.4. Начать движение. При скорости выше 7 км/ч красная контрольная лампа с символом ABS тягача должна погаснуть (если автомобиль сцеплен с прицепом, должна погаснуть также контрольная лампа е символом ABS прицепа).
Проверка режимов работы АБС
2.1. Основной режим
Проверка основного режима работы АБС производится при переключателе 5 (рис. 2), находящемся в исходном (не нажатом) состоянии. При этом необходимо разогнать автомобиль до скорости 35—45 км/ч и произвести резкое торможение на покрытии с высоким (асфальт) и низким коэффициентом сцепления (мокрый асфальтобетон, снег, лед).
Колеса при этом не должны блокироваться (допускается лишь кратковременная блокировка при скорости ниже 15 км/ч), автомобиль должен замедляться с предписанной эффективностью (на сухом асфальте i = 5 м/с2) и должен быть слышен характерный звук работы модуляторов тормозного давления в режиме циклического сброса сжатого воздуха из тормозных камер.
Контрольная лампа 1 с символом ABS должна загораться при повторном включении замка включения стартера в положение «приборы».
Проверка специального режима
Проверка специального режима работы АБС производится аналогично при включенном (нажатом) состоянии переключателя 5 (рис. 2).
При этом красная контрольная лампа 1 должна работать в мигающем режиме, а система АБС в режиме более низкой частотой.
Проверка режима ограничения скорости «Temposet».
Читайте также:
Режим активизируется при скорости автомобиля не менее 25 км/ч. для этого необходимо при достижении заданной скорости нажать выключатель 6 (рис. 2) с символом «TSET». При этом должна загореться лампа символом ASR/INF.
При скорости движения ниже скорости, при которой был включен режим «Temposet», лампа ASR/INF не горит.
Проверка режима диагностики
Проверка работы системы в режиме диагностики производится в три этапа:
3.1. При включении замка включения стартера из выключенного состояния в положение «приборы». При этом загорается красная контрольная лампа с символом ABS, должны сработать (кратковременно) электромагнитные пилотные клапаны модуляторов (определяется на слух).
3.2. При начале движения. При скорости автомобиля выше 7—10 км/ч красная контрольная лампа с символом ABS должна погаснуть.
3.3. При нажатии на диагностическую кнопку 12 (рис. 2), лампа с символом ASR/INF должна выдать световой мигающий код, как описано ниже.
Внимание:
1. Специальный режим работы АБС включается только на время проверки либо движения в горной местности. После чего указанный режим (переключатель 3) должен быть выключен.
2. При проведении ремонта и устранении неисправностей необходимо заглушить двигатель и отключить питание системы.
Питание системы отключается при повороте ключа замка включения стартера и приборов в положение «выключено» и выключения выключателя «массы».
Для временного отключения АБС, например, при проверке одновременности срабатывания колесных тормозов и эффективности «юзового» торможения, производится извлечение предохранителя FU10 из гнезда в блоке предохранителей (рис. 3, 4).
3. Категорически запрещается проводить сварочные работы на автомобиле при установленном электронном блоке. В этом случае электронный блок необходимо отключить и снять с автомобиля.
При возникновении трудностей по определению неисправности производится проверка предохранителей (рис. 3 и 4), контрольная диагностика системы по световым мигающим кодам либо комплексная проверка специальным диагностическим тестером.
Признаки неисправности АБС
Первый признак сбоя в системе – индикатор на приборной панели. Когда датчик не тухнет в течение 6–10 секунд или включается во время движения, значит, система неисправна и не функционирует должным образом. Важно знать, что поломку модуля нельзя выявить только в неподвижном положении транспортного средства, некоторые сбои можно распознать только при движении на скоростях от 25 км/ч. Перед тем как приступить к поиску проблем вспомните, не меняли ли вы на колесах покрышки. Так как часто, чтобы сэкономить многие устанавливают шипованные покрышки в зимний период только на ведущие колеса. А так как диаметр немного увеличивается, то колеса начинают вращаться с разной скоростью, чем и вызывают мигание системы. Кроме того, бывают случаи когда датчик горит во время пробуксовки, но, как правило, в обоих случаях индикатор горит недолго или время от времени мерцает.
Система ABS
Основные причины неисправности АБС
Проблем с антиблокировочной системой может быть достаточно много, можно выделить 4 часто встречающихся причины неисправности АБС:
- Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
- Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
- Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
- Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.
Почему загорается ошибка АБС (ABS) — причины и методы устранения
Рассмотрим причины. Почему загорается АБС?
При нормальном режиме лампочка АБС указывает на то, что системой произведена разблокировка колес. Это говорит о правильной работе системы безопасного торможения. Если во время торможения загорается АБС, можно слегка опустить ногу с педали тормоза и система все сделает за Вас. В случае. если АБС горит постоянно, необходимо проверить:
- наличие ошибок в бортовой системе
- на датчики налипла грязь
- проблема в электросети системы АБС
- разбит ступичный подшипник
- сгорели предохранители блока АБС
- сбой блока управления авто
Как вариант бывает, что проблемы с генератором или электроцепью авто способствуют загоранию абс лампы. Вы можете продиагностировать авто на наличие ошибок или обратиться в автосервис.
Диагностика неисправностей АБС
Самая дорогая деталь при замене – блок управления, но как выше было сказано он находится под защитой реле, которое снижает риск его поломки. Единственное, что может выбить его из строя – это перепад температур, о которых мы описали также выше. Поэтому центральную часть системы можно смело исключить или перенести на последний пункт проверки.
Диагностика АБС своими руками начинается с передних колес:
- Снимаем датчик.
- Чистим его от грязи и накопленных отложений керосином или уайтспиритом.
- Проводим осмотр зубцов на ступице колеса. Именно с них датчик считывает скоростные обороты, когда зубцы забиты грязью, то соответственно данные считываются неправильно, что приводит к зависанию АБС.
- Убираем с них засоры, это же проделываем и с датчиком задней передачи.
- После необходимо проверить электрическое сопротивление, которое прописано в заводском справочнике автомобиля. Когда не получается узнать точное сопротивление, обратитесь в магазин и узнайте у продавца сопротивление на вашу модель ТС.
- Когда с датчиками все в порядке, переключаем мультиметр в режим вольтметра, измеряющего переменное напряжение.
- Домкратом поднимете машину и раскрутите колесо и при его вращении измерьте напряжение в обмотке сенсора. Узнать нормальную единицу напряжения можно также из мануала вашего авто.
- Переходим к подшипникам. Износ ступицы колеса является самой распространенной причиной неисправности системы. Нужно все так же прочистить керосином от грязи и проверить их при помощи пошатывания. Если они неисправны, это выявится сразу. Необходимо заменить изношенные элементы и проверить работу сенсора мультиметром.
Ремонт блока АБС
Когда осмотр с прочисткой деталей датчиков не дал результатов, то, возможно, проблема кроется в реле защиты, которое как мы знаем, охраняет электронные цепи от колебаний напряжения в бортовой сети транспортного средства. Найти защитное реле просто, если у вас на руках есть электросхема машины. Стенки реле чаще всего из алюминия, а крышка из пластика. Под крышкой содержатся два или один предохранитель, которые могут просто перегореть, тогда их нужно заменить. Когда дело не в нем, то, возможно, перепады давления вывели из строя само защитное реле. Для его диагностики снова берем тестер и идем по пунктам:
- Отсоединяем разъем от электроблока, который располагается возле реле. В стандарте разъем имеет 25 штырей.
- Ставим тестер в положение вольтметра.
- Подключаем его щупы к первому и второму штырю блока. Спутать их несложно, так как они пронумерованы.
- При включенном замке зажигания измеряем двадцативольтное напряжение бортовой сети.
- Если напряжения нет, то смотрим целостность предохранителей и проверяем минусом разъем под номером два, на соединение с массой машины.
Когда в этой части неполадок не выявлено переходим к проверке самого реле. Необходимо снять защитное реле с автомобиля и присоединить два провода от клемм аккумулятора к выводам реле обозначенными цифрами 5 и 6. Рабочее реле при подключении в 12 вольт будет производить щелчки, когда их нет, нужно его заменить.
Замена датчика АБС
Что делать, если АБС загорается временами?
Самая опасная поломка АБС — это постоянное мигание. Это говорит о том, что датчики неверно посылают сигналы в ЭБУ , который так же неправильно управляет системой антиблокировки колес. В случае произвольного срабатывание системы АБС, может произойти резкое торможение, что может привести к тяжелым последствиям. В таких случаях целесообразней поступить так:
- отремонтировать авто в мастерской
- отключить АБС на бюджетных авто
- проверить всю электрическую цепь авто
- перепрошить систему АБС на дорогих авто
Бывают случаи, когда загорание АБС перерастает в длительный и дорогостоящий ремонт различных узлов агрегата. Замена датчиков АБС обойдется от 600р. до 10 000р. и зависит от марки и класса авто.
