Как проверить втягивающее реле стартера?

Сборка и разборка стартера Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

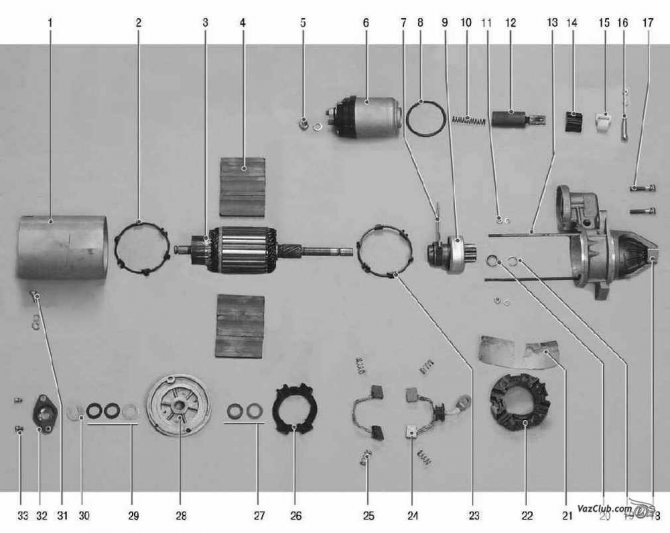

Детали стартера 2111.3708010-01: 1 – корпус; 2 – упорное кольцо со стороны коллектора; 3 – якорь; 4 – постоянный магнит; 5 – гайка крепления шины щеток положительной полярности; 6 – тяговое реле; 7 – рычаг привода; 8 – уплотнительное кольцо; 9 – муфта свободного хода; 10 – возвратная пружина; 11 – гайка стяжной шпильки; 12 – якорь реле; 13 – стяжная шпилька; 14 – уплотнитель; 15 – опора рычага; 16 – ось рычага; 17 – винты крепления тягового реле; 18 – передняя крышка; 19 – стопорное кольцо; 20 – ограничительное кольцо; 21 – изолятор; 22 – внутренний щеткодержатель; 23 – упорное кольцо со стороны привода; 24 – «положительная» щетка; 25 – прижимная пружина; 26 – внешний щеткодержатель; 27 – внутренние дистанционные шайбы; 28 – задняя крышка с втулкой; 29 – внешние дистанционные шайбы; 30 – стопорная шайба; 31 – болт крепления шины щеток отрицательной полярности; 32 – крышка вала якоря; 33 – болт крепления крышки вала якоря
Детали стартера. Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.

2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым — к выводу управляющего провода тягового реле lada priora. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.

4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле лада приора. Якорь стартера должен начать вращаться с частотой более 5000 мин-1. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 8», «на 10», «на 13», отвертка с плоским лезвием, пассатижи с узкими губками, молоток, тестер, штангенциркуль.

1. Снимите стартер с автомобиля ваз 2170 (см. «Снятие и установка стартера лада приора»).

2. Отверните гайку крепления шины к контактному болту.

3. Отсоедините шину от контактного болта тягового реле.

4. Выверните два винта крепления тягового реле ваз 2171.

5. . и снимите реле.

6. Выньте якорь тягового реле лада приора, приподняв его, чтобы петля якоря снялась с рычага.

7. Снимите с корпуса тягового реле уплотнительное кольцо.

Сильно обжатое, потрескавшееся или потерявшее эластичность кольцо замените новым.

8. . и извлеките возвратную пружину.

9. Выверните два винта.

10. . и снимите крышку вала якоря.

11. . стопорную шайбу.

12. . и дистанционные шайбы.

Запомните порядок установки дистанционных шайб, так как они разной толщины. При сборке стартера устанавливайте шайбы в той же последовательности .

13. Выверните две гайки стяжных шпилек.

14. . и снимите с вала якоря стартера ваз 2171 крышку со стороны коллектора.

15. Снимите две дистанционные шайбы.

16. . и внешний щеткодержатель.

17. Выверните гайку крепления щеток отрицательной полярности.

18. . и осторожно, чтобы не повредить щетки, снимите их вместе с прижимными пружинами. Сильно обжатые или искривленные пружины замените.

19. Аналогично извлеките щетки положительной полярности.

Замерьте высоту щеток от края рабочей поверхности до медной косички проводов .

Если их высота составляет менее 4 мм, замените щетки комплектом (4 шт).

20. Снимите бумажный изолятор щеток положительной полярности.

21. . и внутренний щеткодержатель.

22. Выньте из корпуса стартера ротор с магнитами и передней крышкой.

23. Снимите упорное кольцо магнитов со стороны коллектора лада приора.

24. Выверните ось рычага, предварительно отвернув контргайку с другой стороны.

25. . и снимите ось.

26. Снимите крышку со стороны привода.

27. Осмотрите крышки стартера, при обнаружении трещин замените их. Если расположенные в крышках втулки, в которых вращается вал якоря ваз 2172, изношены, имеют задиры, раковины и другие дефекты, замените втулки или крышки с дефектными втулками.

28. . предварительно вывернув стяжные шпильки из крышки со стороны привода.

29. Снимите опору рычага.

30. Треснувшую или значительно изношенную опору замените новой.

31. Снимите шесть магнитов с якоря, предварительно пометив или запомнив их взаимное расположение.

Примечание Неправильная установка магнитов может привести к снижению мощности стартера или вращению его в обратную сторону .

32. Снимите упорное кольцо магнитов со стороны привода.

33. Установив на деревянный брусок вал привода, четкими ударами молотка сдвиньте по валу якоря ограничительное кольцо, как показано на фото.

34. Поддев отверткой.

35. . снимите стопорное кольцо.

36. . затем ограничительное кольцо.

37. . и снимите с вала якоря обгонную муфту в сборе с рычагом.

38. Осмотрите якорь. Если коллектор загрязнен или на нем появились риски, царапины и другие дефекты, прошлифуйте коллектор мелкозернистой шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами проточите коллектор на токарном станке и затем прошлифуйте мелкозернистой стеклянной шкуркой. Биение коллектора относительно цапф вала не должно превышать 0,05 мм. Обнаруженный на валу якоря желтый налет от подшипника удалите мелкозернистой шкуркой, так как он может стать причиной заедания шестерни на валу. Проверьте надежность пайки выводов обмотки якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря. Диаметр обмотки должен быть меньше пакета железа якоря. В противном случае замените якорь.

39. Осмотрите состояние шлицевого соединения вала якоря на отсутствие повреждений в виде забоин и шероховатостей. Незначительные повреждения по возможности удалите мелкозернистой шкуркой.

40. Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой напряжением 12 В. Напряжение подводите к пластине коллектора и сердечнику якоря — лампа гореть не должна. Если лампа горит, значит, есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае замените якорь.

41. Проверьте, легко ли перемещается якорь тягового реле стартера ваз 2170 priora, замыкаются ли контактные болты контактной пластиной (с помощью тестера).

42. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод. На рычаге привода стартера не должно быть трещин.

43. Соберите стартер lada priora в последовательности, обратной разборке, с учетом следующих особенностей: – смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой General Electric CG321 или аналогичной;

Предупреждение В процессе эксплуатации муфту привода смазывать не нужно. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

– смажьте моторным маслом подшипники (втулки) в крышках стартера;

– для установки ограничительного кольца воспользуйтесь пассатижами; – перед установкой тягового реле нанесите на его поверхность, контактирующую с крышкой стартера лада приора со стороны привода, тонкий слой силиконового герметика.

44. После сборки стартера включите тяговое реле (см. п. 3) и измерьте зазор между торцом шестерни и упорным кольцом, он должен быть 3–5 мм.

45. Если зазор не входит в указанный интервал значений, отрегулируйте его поворотом оси рычага, тело которого выполнено в виде эксцентрика. Для этого ослабьте контргайку, поверните ось и затяните контргайку. После окончательной сборки рекомендуется проверить стартер на СТО на стенде мод. 532М.

Лайфхак: стартер автомобиля Лада Приора — неисправности, цена

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях. Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром. Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Номер по каталогу и стоимость хорошего стартера для Лада Приора

К оригинальным стартерам на Приору у автовладельцев преимущественно негативное отношение. Связано это как с большим количеством брака, так и с наличием поломок, нехарактерных стартерам других производителей. Так, например, нередко встречается отклеивание магнитов статора. Поэтому водители рекомендуют обращать внимание на аналоги. Среди них есть множество достойных вариантов по приемлемой цене. В таблицах ниже представлен перечень брендов, которые хорошо зарекомендовали себя в процессе эксплуатации на автомобиле.

Таблица Хорошие аналоги оригинального стартера на 1.4 кВт Лада Приора

Производитель	Артикул	Примерная стоимость, рубль
Lauber	221182	5300-6100
Krauf	STR1182	2100-2700
Bosch	986023780	6400-7300
HC Parts	CS1182	2200-2700
Eldix	ELDST2110	3200-3700

Таблица Наилучшие аналоги фирменного стартера мощностью на 1.8 кВт

Производитель	Номер по каталогу	Примерная стоимость, рубль
Bosch	1108203	8800-11000
Eldix	ELDST2110R	2800-3500
As-pl	S9009	2100-2900
Motorherz	STB1182WA	4200-4800
WPS	33306N	2900-3600

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная. Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром.

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Общая информация

Стартер – это ключевой механизм, обеспечивающий запуск любого автомобиля, оснащенного двигателем внутреннего сгорания. Фактически он представляет собой электрический мотор, оснащенный специальной шестерней с передаточным механизмом. При активации деталь сцепляется с маховиком и вращает его, обеспечивая тем самым старт бензиновому двигателю.

Управляющим элементом является втягивающее реле. Оно обеспечивает подачу напряжения на мотор узла и регулирует ход бендикса. Когда водитель поворачивает ключ в замке зажигания, активируется электрическая цепь. Ток поступает на магнит реле, тот притягивает якорь, замыкающий контактную группу, что и заставляет стартер крутиться.

Создаваемое им усилие передается на маховик, коленвал начинает вращаться и двигатель машины заводиться. После этого водитель отпускает ключ, питание отключается, и реле размыкает контакты, вслед за чем останавливается работа стартера.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя

машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Щелкает не заводится

Если стартер щелкает, но не крутит, причин может быть несколько:

1. шестерня, работающая с бендиксом не зацепляется с маховиком двигателя;
2. подшипник втулок вала якоря износился;
3. крепление стартера или корпус сломаны;
4. повредились зубья шестерни или маховика.

Не выключается

Когда стартерный узел Приоры не включается, неполадка может крыться в следующем:

1. муфта свободного хода пробуксовывает;
2. разрядился или сломался аккумулятор;
3. резкое и сильное падение напряжения в цепи;
4. окисление контактов.

Медленно вращается стартер

Причинами замедленной работы могут быть:

1. разрядился или сломался аккумулятор;
2. клеммы или наконечники окислены;
3. соединение проводов от силового агрегата до кузова очень слабое;
4. контактные болты на тяговом реле ослаблены или окислены;
5. износ щеток;
6. в обмотке якоря возникло замыкание или обрыв.

Полезные советы при эксплуатации стартера Лада Приора

Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации: – при пуске двигателя включайте стартер не более чем на 10–15 с и повторно — через 20–30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;

– после пуска двигателя немедленно выключите стартер, так как длительное вращение шестерни привода маховиком может привести к повреждению муфты свободного хода стартера;

– не допускается передвигать автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.

Причины неисправности стартера ВАЗ 2170 2171 2172 Приора

Причины неисправности стартера ВАЗ 2170 2171 2172 Приора

Способы устранения причин неисправности стартера ВАЗ 2170 2171 2172 Приора

Внешние признаки неисправности стартера ВАЗ 2170 2171 2172 Приора

Неисправна или разряжена аккумуляторная батарея

Заменить, зарядить аккумулятор

При включении зажигания якорь стартера не вращается, втягивающее реле не срабатывает

Окислены клеммы и наконечники

Очистить, протянуть контакты, смазать смазкой с содержанием медной пыли

При включении зажигания якорь стартера не вращается, втягивающее реле не срабатывает

Межвитковое замыкание, короткое замыкание на «массу», обрыв обмотки тягового реле

Заменить тяговое реле

При включении зажигания якорь стартера не вращается, втягивающее реле не срабатывает

Обрыв цепи тяговое реле стартер

Проверить провода, соединения, проверить провод от контакта 50 стартера до замка зажигания

При включении зажигания якорь стартера не вращается, втягивающее реле не срабатывает

Неисправна контактная часть замка зажигания, нет замыкания между контактами 30 и 50

Замените контактную часть замка зажигания

При включении зажигания якорь стартера не вращается, втягивающее реле не срабатывает

Заедание якоря тягового реле

Снять реле проверить на легкость перемещения якоря, на отсутствие выработки сопрягающихся деталей

При включении зажигания якорь стартера не вращается, втягивающее реле не срабатывает

Подгорание коллектора, зависание или износ щеток

Зачистить коллектор, заменить щетки

При включении зажигания якорь стартера не вращается, втягивающее реле не срабатывает

Повреждено, неисправно дополнительное реле стартера

Проверить заменить реле (установлено внизу с правой стороны у ного пассажира в панели приборов)

При включении зажигания якорь стартера не вращается, втягивающее реле не срабатывает

Неиспраность в цепи управления дополнительным реле стартера

Проверить провода и соединения (возможны проблемы с контроллером)

При включении зажигания якорь стартера не вращается, втягивающее реле не срабатывает

Неисправна или разряжена аккумуляторная батарея

Заменить, зарядить аккумулятор

При вращении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

Окислены клеммы и наконечники

Очистить, протянуть контакты, смазать смазкой с содержанием медной пыли

При вращении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

Ослаблены соединения провода от силового агрегата до кузова

При вращении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

Окислены или ослаблены контактные болты на тяговом реле

Зачистить болты, протянуть гайки болтов

При вращении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

Подгорание коллектора, зависание или износ щеток

Зачистить коллектор, Заменить щетки

При вращении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

Обрыв или замыкание в обмотке якоря

При вращении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

Неисправна или разряжена аккумуляторная батарея

Заменить, зарядить аккумулятор

При включении зажигания тяговое реле многократно срабатывает и выключается

Межвитковое замыкание, короткое замыкание на «массу», обрыв обмотки тягового реле

Заменить тяговое реле

При включении зажигания тяговое реле многократно срабатывает и выключается

Большое падение напряжение в цепи тягового реле из за окисленных контактов

Зачистить, протянуть контакты

При включении зажигания тяговое реле многократно срабатывает и выключается

Пробуксовка муфты свободного хода

При включении стартера якорь вращается, маховик не вращается

Шестерня привода не входит в зацепление с зубчатым венцом, слышен шум (износ заходной части)

Заменить привод с шестерней или маховик

При включении стартера якорь вращается, маховик не вращается

Износ подшипников (втулок вала якоря)

Заменить подшипники или крышки стартера

Шум стартера при вращении якоря

Ослаблено крепление стартера или сломана крышка со стороны стартера

Протянуть гайки, заменить крышку

Шум стартера при вращении якоря

Повреждение отдельных зубьев шестерни привода или венца маховика

Заменить шестерню или маховик

Шум стартера при вращении якоря

Заедание муфты по шлицам вала или якоря в тяговом реле

Очистить шлицы, смазать смазкой или заменить тяговое реле

Шестерня стартера не выходит из зацепления с маховиком

3. Снятие и установка стартера ВАЗ 2170 2171 2172 Приора.

Вам потребуются: ключи накидные «на 13», «на 15».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

3. Отверните гайку крепления клеммы. 4. Отсоедините провод с клеммой от контактного болта тягового реле.

5. Отсоедините провод от клеммы тягового реле.

6. Отверните гайку шпильки верхнего крепления.

7. Затем гайку шпильки нижнего крепления стартера.

8. Снимите стартер с автомобиля.

9. Старте на автомобиль Лада Приора устанавливается в обратном порядке.

Диагностика стартера для определения причины неисправности

Для того чтобы определить, какая именно деталь стартерного механизма Приоры дает сбой, необходимо проверить абсолютно все – проблема может быть даже с предохранителем, который находится далеко от детали. Диагностику проведите в следующем порядке:

1. Отключите зажигание, зафиксируйте машину ручным тормозом. Снимите минус с АКБ.
2. Достаньте воздушный фильтр и впускной шланг.
3. Отключите токопроводящий кабель от детали, который подключен к плюсу АКБ. Для того чтобы снять его, демонтируйте верхнюю шпильку втягивающего реле ключом на 13.
4. Поставьте нейтраль на рычаге КПП.
5. Понадобится рабочий автомобильный аккумулятор. Если Вы полностью уверены, что АКБ, стоящая в Вашей Приоре, полностью исправна, используйте ее. Кабель с крокодилами подключите к минусовой клемме АКБ, второй конец – к болту на корпусе стартерного узла. Перед этим удостоверьтесь, что место соединения чистое. Если на нем есть пыль и грязь, зачистите его щеткой.
6. Второй кабель с крокодилом подсоедините к плюсу аккумулятора, второй его конец – к плюсу на тыльной стороне стартера. Когда Вы все подключите должен сработать щелчок. Он будет означать, что вы все сделали правильно. Если щелчка не будет, нужно на всякий случай проверить массу.
7. Отключите отрицательный провод от корпуса и подключите его на нижний винт втягивающего реле. Положительный провод подключите к тыльной части реле. Если щелчок раздался, значит, вышел из строя щеточный узел. Если не раздался, то придется покупать новый стартер – сломалось реле.
8. Минусовой провод нужно вновь подключить к корпусу, положительный – к нижнему винту реле. При подключении стартерный узел должен начать вращаться, и Вы услышите характерный шум. Обороты могут подняться до 11 тысяч в минуту. Если обороты слишком низкие, и якорь крутится медленно, проблема заключается в щеточном узле или якоре.
9. Если якорь не крутится вообще, проблема в обмотке.
10. Наконец, нужно плюс подключить к верхней шпильке вытягивающего реле и замкнуть контакты. Если услышите посторонние звуки, стоит проверить бендикс и редуктор.

Проверка реле

Для начала стоит изучить расположение реле стартера Приоры, которое находится в стартерном узле в малом корпусе. Проверка его исправности проводится в два этапа.

• Во-первых, нужно попросить товарища покрутить ключ зажигания и прислушаться к подкапотному пространству. Если есть щелчок, значит, с деталью все в порядке. Если же щелчка нет, или с щелчком якорь не крутится, придется перейти к следующему шагу.
• Замкните клеммы, идущую от АКБ, с клеммой, которая соединена со стартерным узлом отверткой. Если узел заработал, значит, реле неисправно.

Профилактика и смазка стартера

Сегодня разберем вопрос смазки стартера авто. Необходимо ли вообще его смазывать? Если вы не хотите более быстрого износа и поломки стартера, то очень важно, чтобы смазка всегда была на вале и редукторе. Какую же смазку использовать, как смазывать стартер?

Что смазываем и как часто?

Внутренние части стартера подлежат смазыванию, такие как:

• обгонная муфта;
• вал;
• редуктор (если есть).

Некоторые специалисты еще рекомендуют смазывать втягивающее реле и втулки, мы же рассмотрим перечисленные в списке части стартера.

Важно! Аккуратнее со стартерным валом, чтобы не заклинила муфта с шестерней, смазывать можно только заднюю часть, тогда это не приведет в конечном счете к поломке зубьев.

Автовладельцам лучше придерживаться правила — смазывать элементы стартера через каждые 2 года эксплуатации машины или 40 — 50 тысяч км пробега.

Какую смазку для стартера выбрать?

Общие свойства у смазок соответствуют следующим критериям:

• антикоррозийными свойствами
• довольно широким температурный диапазоном для использования
• низким коэффициентом трения
• способностью к высоким нагрузкам
• длительным сроком использования

Важный момент — каждая смазка обладает таким показателем, как кинематическая вязкость. Обязательно ее значение до 100 сСт (сантистокс), такие смазки можно использовать в условиях низких температур и высоких нагрузках при эксплуатации. Смазки же с показателями 100-200 сСт, не подходят для стартера.

Наиболее популярные смазки для стартера:

LIQUI MOLY Thermoflex или RAVENOL Arctic Green Grease AGG2 с отличными характеристиками по вязкости, широким диапазоном рабочих температур и возможностью работы даже с пластиковыми деталями.

Есть и более бюджетные варианты, такие как «Литол 24« (наиболее популярная смазка в России, но не подходящая для Крайнего Севера), графитовая смазка (используется в более жарких регионах из-за своих температурных возможностей), «Castrol LMX« (знаменита тем, что выдерживает высокие нагрузки и температурный режим от -35 до +170 градусов), «Циатим 201” (наиболее морозостойкая смазка) исмазки для ШРУС (большой температурный диапазон, но в зимних условиях желательно обходиться без сильных нагрузок).

Грамотный выбор смазки во многом зависит от условий эксплуатации машины. В частности, от того, при каких морозах она ездит. Нужно следить за интервалом пробега (о котором мы писали выше) и чтобы смазка была всегда в нормальной консистенции.

Как смазывать стартер? Обслуживание машины своими руками

Каждый автомобилист самостоятельно решает, насколько сложно или легко ему выполнить те или иные работы по обслуживанию своего автомобиля. Одни считают, что лучше сэкономить, другие- что «скупой платит дважды».

Мы не будем описывать все процессы по снятию и разбору стартера для его смазки. Посмотрите видео и оцените свои силы, возможно, будет лучше обратиться в специализированный сервис.

0

Автор публикации

не в сети 3 месяца

Анна Каренина

25

Комментарии: 0Публикации: 12Регистрация: 09-01-2020

Замена

Для того, чтобы провести замену стартера автомобиля Приора, приготовьте 13-й и 15-й ключи. Перед тем, как снять механизм, обязательно снимите минус с аккумулятора – в этот раз эта маленькая процедура очень важна. Далее следуйте инструкции:

1. Снимите воздушный фильтр, затем его корпус.
2. На стартерном узле отверните гайку, которая крепит клемму.
3. Снимите клемму с контактного болта.
4. Разъедините провод и клемму.
5. Снимите гайки крепления стартерного узла (их 2 или 3 – в зависимости от типа).
6. Достаньте стартерный узел. Новый установите в обратном порядке.

Процесс замены стартера

Следование нижеприведенной пошаговой инструкции позволит успешно заменить стартер на Приоре.

• Зафиксировать заднюю ось автомобиля с помощью ручного тормоза.
• Открыть капот.

• Снять минусовую клемму с аккумуляторной батареи.
• Демонтировав рукав воздухозаборника с патрубка, который расположен в нижней части воздушного фильтра.

• Демонтировать корпус воздушного фильтра с его резиновых фиксаторов. Данное мероприятие удобно выполнять с помощью пассатижей или отвертки.

• Снять воздушный фильтр.

• Разъединить разъем ДМРВ.
• Открутить силовой провод и клемму управления тяговым реле.

• Открутить гайки крепления стартера.

• Вытащить стартер из моторного отсека.

• Провести сборку в порядке обратном снятию.
• Проконтролировать работу стартера, произведя пробный запуск силовой установки.

Выполнить замену стартера можно и снизу машины. Место где находится узел указанно на нижеприложенном фото. Процесс снятия и установки стартера аналогичен последовательности, изложенной в инструкции выше.

Столкнувшись с ситуацией, когда не работает стартер и не заводится двигатель, автовладельцу важно не паниковать. Следует провести диагностику узла и по ее результатам выполнить ремонт или замену неисправных элементов. При возникновении любых трудностей рекомендуется посмотреть тематическое видео о последовательности действий, если не включается стартер.

Как снять стартер на автомобилях LADA своими руками

Снятие стартера производится в связи с его заменой, проверкой или ремонтом. На автомобилях LADA стартер установлен на картере сцепления спереди по ходу движения. Перед началом работ следует отключить минусовую клемму аккумулятора загнать машину на смотровую канаву (эстакаду) и снять защиту двигателя.

На всех современных автомобилях LADA (Lada XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) снятие стартера выполняется аналогично. Установка производится в обратной последовательности. Отличительные особенности процесса представлены ниже.

Lada XRAY и Vesta

Снять брызговик двигателя (инструкция для Лада Веста, XRAY).

Для комплектаций с МКПП: Вывернуть 2 болта (№1) и снять цилиндр гидропривода сцепления (№2), не отсоединяя от трубки гидропривода (№3). Подвесить цилиндр на технологический крючок (головка «на 13»).

Для всех комплектаций: Вывернуть гайку (№1) и отсоединить от тягового (втягивающего) реле стартера (№4) клемму (№2) и колодку с проводами (№3) (головка «на 13»).

Вывернуть 3 болта (№1), снять кронштейн крепления цилиндра гидропривода сцепления (№2) (для автомобилей с МКПП) и стартер (№3) (Torx E10).

Lada Largus

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

Для комплектаций с коробкой передач JR5:

• отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);
• нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

Для комплектаций с коробкой передач JH3:

• снять чехол (№1) шарнира тяги привода переключения передач;
• отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

Процесс также показан на видео:

Lada Granta, Kalina, Priora

Снять защитный колпачок (№3), вывернуть гайку крепления провода к втягивающему реле стартера (№4) и отсоединить провод от реле (головка «на 13»). Отсоединить колодку c проводами (№2) от втягивающего реле стартера.

Для автомобилей с МКПП с тяговым приводом: вывернуть 3 гайки крепления стартера (№5) и снять его (головка «на 13»).

Для автомобилей с АКПП и МКПП с тросовым приводом: вывернуть три болта (№5) и снять стартер (№3) (головка «на 13» или Torx E14).

Lada 4×4

Снимаем задний опорный кронштейн впускной трубы, выворачивая два болта ключом «на 13».

Снимаем защитный щиток стартера, выворачивая его гайки крепления ключом «на 13».

Снизу автомобиля откручиваем два болта крепления стартера. Со стороны моторного отсека сдвигаем стартер вперед и отсоединяем колодку с проводами.

Выворачиваем гайку, и отсоединяем наконечник провода от контактного болта тягового реле. Вынимаем стартер из моторного отсека.

Кстати, а вы знаете, что систему зажигания автомобилей LADA можно доработать, например, отказаться от ключа зажигания в пользу кнопки старт/стоп.

Характерные неисправности стартера на Приоре – как с ними бороться?

В автомобиле Лада Приора стартер считается одним из основных конструктивных элементов системы зажигания. Если этот узел по каким-то причинам выходит из строя, водитель столкнется с проблемой плохого запуска двигателя, соответственно, нормальная эксплуатация авто будет невозможна. Подробнее о причинах неисправности, диагностике и замене механизма вы сможете узнать из этого материала.

Описание приоровского стартера

Прежде чем мы расскажем о том, как произвести ремонт стартера, давайте ознакомимся с основным описанием механизма. Начнем с предназначения и места расположения.

Предназначение и местонахождение

Электростартер представляет собой узел, использующийся для преобразования электрической энергии в механическую, что необходимо для запуска мотора. Фактически этот механизм представляет собой электрический двигатель постоянного тока, оснащенный механическим приводом. Принцип работы устройства заключается в замыкании втягивающей и удерживающей катушек, а также перемещении сердечника, что способствует выталкиванию бендикса. В результате бендикс входит в зацепление с маховиком силового агрегата, а под воздействием якоря этот маховик начинает раскручиваться. Соответственно, это приводит к запуску мотора. В автомобилях Лада Приора стартерный узел расположен на коробке передач, под корпусом воздушного фильтрующего элемента мотора.

Обозначение конструктивных элементов стартерного узла

Какой стартер лучше поставить на Приору?

На сегодняшний день в продаже можно найти множество моделей стартеров от различных производителей, но все они делятся между собой на редукторные и безредукторные. И один, и второй вид обладает как своими преимуществами, так и недостатками. Основным достоинством безредукторного варианта считается надежность и возможность ремонта в случае поломки, что обусловлено его достаточно простой конструкцией. Что касается недостатков, то такие механизмы характеризуются большие потребляемым напряжением и большим весом.

Редукторные устройства стали использоваться относительно недавно, добавление редуктора в конструкцию позволило улучшить технические характеристики узла в целом. Основным преимуществом считается более высокая надежность запуска мотора, в частности, при пониженных температурах. Это достоинство достигается в результате увеличения крутящего момента. Сам электромотор имеет меньше габариты, однако частота вращения устройства более высокая, соответственно, для запуска мотора понадобится меньше тока. При производстве редукторных устройств используется меньше дорогостоящих материалов, соответственно, их стоимость на порядок ниже, чем у безредукторных.

Что касается непосредственно выбора стартера, то на практике редукторные устройства более надежны и выходят из строя значительно реже, чем безредукторные. Но в данном случае нужно помнить, что допускать работу стартерного механизма при запущенном силовом агрегате ни в коем случае нельзя. Все потому, что частота вращения якоря будет выше в несколько раз, соответственно, его проводники могут выйти из пазов и задевать неподвижные компоненты устройства, таким образом, разрушая его конструкцию (автор видео – CompsMaster).

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Распространенные проблемы со стартером и их причины

Перед тем, как снимать и менять устройство на новое, давайте разберемся в наиболее распространенных неисправностях узла:

1. Стартерный узел не включается. Причина проблемы, вероятнее всего, заключается в нарушении контактов либо замыкании в электроцепи устройства. Также механизм может не включаться из-за поломки тягового реле.
2. При попытке завести мотор раздаются щелчки. Если аккумулятор заряжен, то причина может заключаться в ослаблении контактов в электроцепи либо поломке удерживающей обмотки тягового реле.
3. Механизм включается, но не вращается или вращается очень медленно. Если батарея не разряжена, то причину следует искать, опять же, в нарушении контактов либо их подгорании на реле. Также вращение может быть затруднено в результате загрязнения коллектора либо износа щеточного узла, вполне возможно, что причина кроется в замыкании в обмотках. Причем замыкание может быть как коротким, так и межвитковым.
4. Механизм включается и его якорь вращается, однако маховик неподвижен. Вероятнее всего, проблема кроется в ослаблении фиксатора узла к картеру сцепления либо физическом повреждении зубчиков маховика либо шестеренки. Также причина может заключаться в пробуксовке муфты выходе из строя рычага либо поломке буферной пружинки и поводкового кольца.
5. После успешного запуска мотора стартерный механизм не выключается. Проблема в данном случае может заключаться в выходе из строя муфты свободного хода либо подгорании контактов реле. Если это так, то мотор необходимо как можно быстрее заглушить, чтобы не допустить полного выхода из строя узла (автор видео – канал Lexin).

Лада не заводится на холодную

Проверьте, как быстро на вашей Приоре крутится коленчатый вал. Слишком малая скорость указывает на:

• подсевший аккумулятор;
• застывание смазки.

Отсутствие какой-либо реакции со стороны мотора подсказывает, что проблема кроется в:

• топливной системе – иногда там замерзает конденсат;
• датчике, следящем за температурой тосола;
• утрате герметичности форсунками;
• слабой компрессии в цилиндрах;
• сбое в бортовом компьютере.

Если машина нестабильно заводится зимой, то, возможно, в баке Приоры находится некачественный бензин или скопилось очень много конденсата. Также не будет лишним посмотреть на свечи и кабели, идущие к ним от трамблера, сам блок зажигания и на датчик, следящий за уровнем кислорода.

Особенности диагностики механизма

Как произвести диагностику устройства для определения его работоспособности:

1. Перед тем, как снять клеммы с АКБ, нужно отключить зажигание. Клеммы отключаются для предотвращения повреждения контроллера силового агрегата.
2. Чтобы добраться непосредственно до стартера, нужно произвести демонтаж корпуса воздушного фильтрующего элемента с впускным шлангом.
3. Добравшись до механизма, следует открутить токопроводящий кабель, в частности, речь идет о наиболее толстом проводе, подключенном к плюсовой клемме АКБ. Он фиксируется на верхней шпильке втягивающего реле, для его демонтажа используйте ключ на 13. Снимите кабель, после чего выставьте нейтральную скорость на коробке передач.
4. Далее, вам потребуется рабочая аккумуляторная батарея, это обязательное условие диагностики. Если вы уверены в том, что в вашем автомобиле используется на 100% рабочий аккумулятор, то можете использовать его. Приготовьте кабель с крокодилами, подключите его к минусовой клемме АКБ, а второй конец нужно подсоединить к корпусу стартерного узла, в частности, к болту на нем. Перед непосредственным подключением место соединения следует зачистить при помощи щетки, таким образом вы сможете обеспечить наиболее качественный контакт.
5. После выполнения этих действий еще один кабель с крокодилом нужно подключить к положительному выводу батареи. А другой его конец нужно подключить к плюсу, расположенному на тыльной стороне механизма.
6. При подключении вы должны услышать щелчок, что свидетельствует о том, что сработало реле. В том случае, если щелчки отсутствуют, то необходимо произвести диагностику массы. Отключите провод от корпуса и подключите его к нижнему винту втягивающего реле. Затем положительный провод, подключенный к плюсовой клемме, опять нужно к тыльной части устройства. Если в этот момент все-таки сработало втягивающее реле, то скорей всего, проблема заключается в выходе из строя щеточного узла. Если же щелчков нет, то есть реле не сработало, то покупайте новое и устанавливайте его вместо старого. Само реле не пригодно для ремонта.
7. На следующем этапе провод с крокодилом «-» нужно будет опять подключить к корпусу. А кабель, подключенный к положительной клемме аккумулятора, соединяется с нижним винтом на реле. В момент подключения стартерное устройство должно начать вращение, при этом раздастся характерный звук. Если механизм работает в нормальном режиме, то его обороты могут достигнуть 11 тысяч в минуту. Если же устройство крутит очень медленно, то, вероятнее всего, проблема кроется в щеточном узле или заклинивании якоря, разумеется, если автомобильный аккумулятор рабочий, а соединение проводов правильное. В том случае, если стартер вовсе не крутится, то скорей всего, причину следует искать в обмотке.
8. Чтобы произвести общую проверку, плюсовую клемму нужно подключить к верхней шпильке реле, а затем замкнуть контакты на этой клемме и «папе». Если при работе стартера раздаются нехарактерные для него звуки, то проверяйте редуктор или бендикс.

Фотогалерея «Диагностика стартера своими руками»

Замена втягивающего реле стартера ВАЗ 2110

В том случае, если автомобиль внезапно перестал заводиться, причина может быть в поломке втягивающего реле стартера ВАЗ 2110, 2111, 2112. Для того чтобы проверить его исправность, можно воспользоваться следующим способом. В первую очередь нужно снять реле. Довольно часто это тяжело сделать без снятия самого стартера, так как крепления закисают, и работать с ними неудобно.

Замена втягивающего реле стартера

Для того чтобы снять стартер, нужно заехать на эстакаду или смотровую яму и снять с аккумулятора минусовую клемму. Если установлена защита картера или брызговик, их тоже придется снять. В нижней части стартера, которая видна из-под днища, находится гайка, которую нужно открутить. Затем со стороны моторного отсека нужно снять клеммы, которые находятся на втягивающем реле, и одну гайку, которая крепит сам стартер. Теперь его можно снять. Далее нужно отсоединить втягивающее реле от стартера. В разных моделях стартеров оно крепится по-своему – на два или три болта. При этом важно не потерять пружину, которая может выскочить, если неаккуратно отсоединять реле. Также стоит убедиться в том, что сердечник остался на месте – в корпусе стартера. После того, как реле отсоединено, можно приступать к его проверке.

Во время замены реле на ВАЗ 2110, 2111, 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.

Видео замены втягивающего реле на ВАЗ 2110.

ВАЗ 2110 — замена втягивающего реле стартера

Самой частой причиной, по которой не срабатывает стартер автомобиля, является неисправность втягивающего реле. Вы можете ездить на своем автомобиле и нечего не подозревать, как в один прекрасный момент машина перестанет заводится, нужно будет звать друзей и заводить с толчка. Чтобы быть вооруженным и знать особенности стартера, сегодня мы расскажем как заменить втягивающее реле на ВАЗ 2110 своими руками.

Симптомы неисправности могут быть различными, например, реле щелкает, но сам стартер не крутит, или же бывает такое, что при повороте ключа зажигания нет никаких признаков жизни. Чтобы быстро устранить неисправность, нужно иметь в наличии такие инструменты:

— отвертка плоская; — головка на 8; — трещотка.

Напомним, что в предыдущей статье мы рассказывали как заменить шаровые опоры на ВАЗ 2110 своими руками. Учитывая качество деталей на сегодняшний день, выполнять замену требуется чуть ли не каждые 5-6 месяцев, поэтому рекомендую сохранить инструкцию в закладки.

Замена втягивающего реле стартера своими руками

1. Можно выкручивать и заменить реле не снимая стартера с автомобиля, но лучше все это делать на снятом с машине устройстве. Когда это выполнили, необходимо открутить гайку крепления клеммы к шпильке, как это показано наглядно на приведенном фото.

2. Затем аккуратно снимаем клемму и отводим ее с проводом немного в сторону.

3. Теперь с задней стороны стартера необходимо открутить два болта при помощи обычной плоской отвертки. Наглядно все это продемонстрировано на картинке.

4. Теперь не испытывая никаких сложностей можно вынимать реле , аккуратно потянув за него назад. Если оно не снимается, значит нужно его слегка приподнять, чтобы оно вышло из зацепления с якорем.

5. Если же оно вынулось отдельно от пружины, то ее можно извлечь потом вместе с якорем.

Как должны работать втягивающие ваз 2112?

Эффективно работающие механизмы, втягивающие ВАЗ 2112, — залог быстрого старта в любых погодных условиях. Именно поэтому водителю необходимо регулярно проводить профилактический осмотр агрегата. Исправное втягивающее реле стартера ВАЗ не издает посторонних звуков.

В случае если при попытке повернуть ключ в замке зажигания водитель слышит серию щелчков или скрипов, то это говорит о том, что нужно начать поиск поломки. Чем раньше это происходит, тем больше вероятность не остаться на продолжительный срок без транспортного средства.

Контроль технического состояния механизма

Водитель должен знать, как проверить втягивающее реле стартера самостоятельно. Внимание нужно обратить на появление характерного звука: в момент поворота ключа в замке зажигания появляется щелчок. Дальнейшие попытки завести авто заканчиваются серией щелчков и подергиваний. Подобные признаки говорят о необходимости проведения следующей проверки:

• перемкнуть 2 медных контакта, расположенных на задней крышке реле;
• о неисправности втягивающего механизма скажет появившееся движение;
• в момент проведения проверки необходимо проявить максимальную осторожность, ведь втягивающие реле вращаются с высокой скоростью;
• дополнительным способом контроля станет соединение положительного разъема втягивающего механизма с «+» аккумулятора;
• второй провод соединяет «массу» стартера и АКБ;
• если втягивающие механизмы исправны, то в момент замыкания цепи слышен резкий щелчок.

Дальнейшие действия автовладельца зависят от характера обнаруженной неисправности. Если устройство работает слишком быстро или медленно, речь идет о механическом износе отдельных его элементов. Втягивающие механизмы нередко выходят из строя в силу короткого замыкания. Обуглившиеся контакты выражаются в серии щелчков, дополненных замедленной работой механизма.
Плановая или аварийная замена реле стартера связана с контролем технического состояния самого стартера. В профилактических целях снимаются болты крепления его задней стенки. При необходимости устройство освобождается от накопившихся следов загрязнения. На следующем этапе проверяется вилка бендикса и щетки 2112 на предмет физического износа. В случае обнаружения таковых, производится замена.

Откладывать на потом указанную процедуру не стоит. При дальнейшей эксплуатации велик риск вывести из строя тяговое реле. После этого все элементы возвращаются на место. Задняя крышка стартера закрывается, и начинается непосредственный ремонт втягивающего реле стартера.

Восстановление технического состояния

В силу физического износа, внешнего воздействия или заводского брака может потребоваться замена втягивающего реле стартера. Медлить с этим не рекомендуется, иначе список требующих ремонта узлов автомобиля существенно расширится. Для проведения восстановительных работ потребуется эстакада или смотровая яма. Первое расположено в ГСК или на СТО, а второе присутствует во многих гаражах.

Перед началом устранения поломки необходимо снять клемму с «минуса». Если в автомобиле присутствует брызговик или защита картера, то и они подлежат обязательному демонтажу. Дальнейший порядок действий выглядит следующим образом:

• выкрутить расположенную под днищем стартера гайку;
• снять расположенные на втягивающем реле стартера ВАЗ 2110 клеммы;
• открутить гайку крепления стартера;
• отключить реле непосредственно от стартера;
• при откручивании гаек крепления необходимо с максимальной осторожностью придерживать пружину;
• после снятия проверяется сердечник — он в обязательном порядке остается в корпусе стартера 2110.

Как только необходимая деталь оказалась в руках, производится ее осмотр. В этом поможет провод, длина которого от 30 до 40 см. Создается прямое соединение между «минусовой» клеммой аккумулятора и вытяжным реле. Необходимо убедиться, что отрицательная клемма соединена с соответствующей у аккумулятора. Аналогичная проверка производится и с «положительной» клеммой.

В момент подачи питания реакция втягивающего элемента должна быть незамедлительной.

С характерным щелчком выдвигается шестерня. Дальнейшие действия автовладельца зависят от увиденного.

Если питание стартера ВАЗ 2112 привело реле в действие, значит проблему необходимо искать в других узлах и агрегатах.

В противном случае следует незамедлительно заменить втягивающее реле. На данном этапе начинающие автовладельцы допускают распространенные ошибку — забывают о необходимости проверить реле стартера ВАЗ 2112 перед заменой. Процедура аналогична описанной выше.

От эффективности работы незначительной по своим размерам детали зависит скорость включения двигателя. В связи с этим рекомендуется регулярно проводить профилактические осмотры этого элемента автомобиля.

Лада 2110 «AGRESSOR» › Бортжурнал › Ремонт контактов втягивающего реле Ваз 2110

Привет Всем! Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)

Вот такой вид, без контактной группы.

А вот и сама контактная группа, уже от времени стала в плохом состоянии.

Нашел контакты от других втягивающих, выбрал которые отмечены прямоугольником.

Сразу хочу отметить, что если не найдете контакты от втягивающего, то можно купить в любом автомагазине медные болты на 6 или же на 8. Я решил ставить болт на 8 заместо 6. Зажал корпус контактной группы, и просверлил отверстие на 8.(Сверлите сверлами по нарастающей , а не сразу на

Следующим шагом нужно было сделать форму контакта, и немного сточить его сверху так как он был толще.

Зажал в тески, и начал стачивать. Второй контакт решил тоже заменить, так как он был тоже в плохом состоянии.

Готовый вид контактов, сидят в своих местах как влитые, сразу закрепил их сзади гайками.

Контактную пластину тоже решил почистить.

Начал собирать обратно.

Я решил просверлить маленьким сверлом олово, чтобы провода от катушки просто вставить в отверстия и потом оппаять оловом.

Не забудьте надеть уплотнительную резинку.

Дальше закрутил болты контактной группы и обпаял контакты катушки.

Как видите все можно сделать с минимальными затратами на ремонт, а не покупать новое втягивающее реле за 1000р.

P/S. Просьба не писать что легче купить новое втягивающее и т.д. Мне интересней отремонтировать самому, чем сразу идти и покупать новую деталь!

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

»

Отличная статья 0

the-avto.ru
