Катушка зажигания в вариации силового агрегата 8 клапанов Лада Калина, как и в версии 16 клапанов, исполняет первостепенную роль. Она позволяет мотору без труда запускаться даже в весьма неблагоприятных климатических условиях. Такое обстоятельство стимулирует владельцев уделять этому изделию повышенное внимание. Даже несущественное отклонение в функционировании катушки способно на длительное время обездвижить автомобиль. Для минимизации рисков проявления такой ситуации призываем владельцев соблюдать регламентные рекомендации производителя. Если владелец отнесется к данному аспекту пренебрежительно, то он собственноручно спровоцирует себя на замену катушки, что весьма недешево. И в целом система зажигания должна обслуживаться и эксплуатироваться аккуратно.

Как проверить исправность катушки зажигания Лада Калина

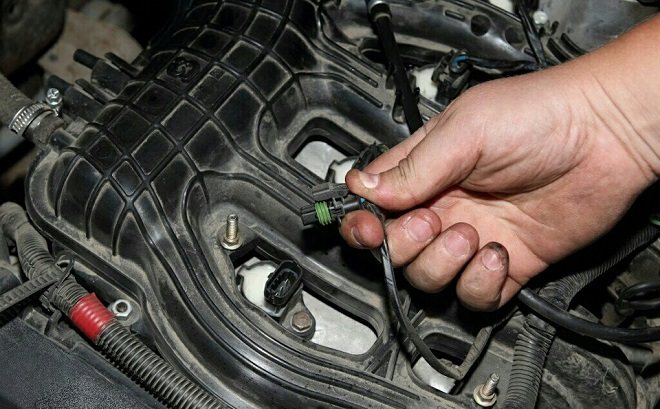

Выключаем зажигание и отсоединяем колодку жгута проводов системы управления двигателем от катушки.

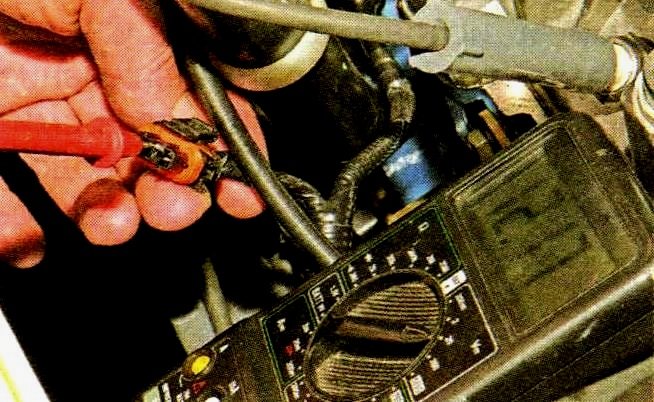

Для проверки цепи питания катушки соединяем тестер к среднему выводу колодки жгута и «массе» двигателя.

При включенном зажигании прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.

Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка.

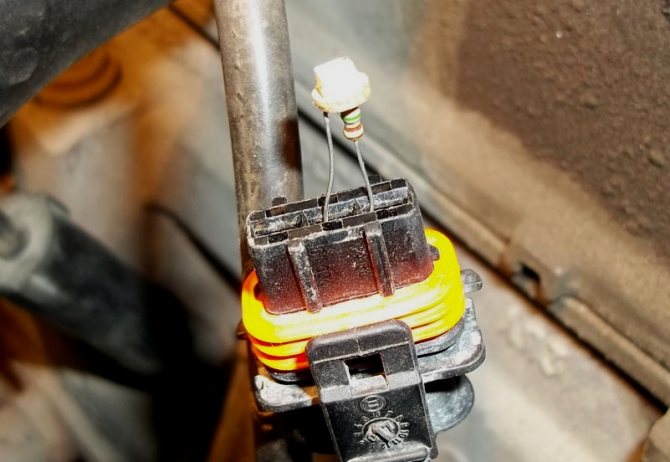

Для проверки цепей управления катушки можно использовать пробник с лампой 1—2 Вт.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Подсоединяем щупы пробника к среднему и одному из крайних выводов колодки жгута проводов.

При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.

В противном случае проверяем на обрыв и замыкание «на массу» провод, соединяющий крайний вывод колодки с выводом контроллера.

Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверяем другую цепь управления катушки зажигания.

Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода, для наглядности проверку показываем на демонтированной катушке.

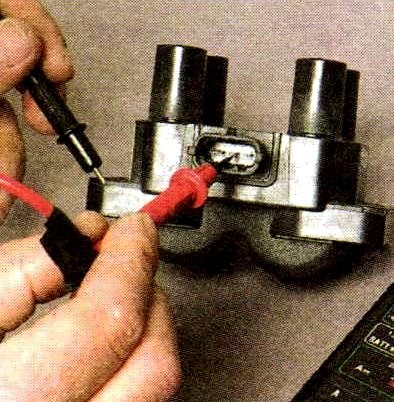

Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажигания.

В режиме омметр поверяем цепь на обрыв.

Если тестер показывает бесконечность, значит, в цепи произошел обрыв.

Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки.

Для проверки на пробой (замыкания на «массу») первичных обмоток подсоединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки.

При исправной цепи первичных обмоток тестер должен зафиксировать значение бесконечность.

Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм.

При обрыве вторичной обмотки тестер покажет «бесконечность».

Аналогично проверяем другую вторичную обмотку катушки зажигания.

Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Для проверки потребуются две заведомо исправные свечи зажигания.

Связываем корпуса свечей отрезком неизолированного провода («массируем»).

Соединяем исправными высоковольтными проводами парные выводы катушки зажигания со свечами и располагаем свечи на крышке головки блока цилиндров.

Проворачиваем стартером коленчатый вал

Не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов, а то может ударить током.

При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры.

Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку.

Факторы неисправностей катушки зажигания

При появлении первых признаков поломки неопытные владельцы в первоочередном порядке подозревают во «всех бедах» замок зажигания или высоковольтные провода. Обладатели Лада Калина со стажем рекомендуют взвешенно подходить к разрешению вопроса. Как проверить неисправность? При выходе катушки из строя приборная панель напомнит об этом посредством свечения индикатора.

Скачок напряжения или факт замыкания внутри узла способны спровоцировать повреждения свечей. В таком случае искра будет неспособна корректно генерироваться между электродами.

Поломка устройства может быть также вызвана следующими факторами:

• попаданием авто в ДТП, в результате чего можно наблюдать разрушение некоторых компонентов узла зажигания;
• автомобиль подвергся удару молнии;
• ранее выполненный ремонт оказался не совсем качественным;
• применение владельцем неоригинальных компонентов в обозначенной системе;
• игнорирование периодичностью технического обслуживания.

Невзирая на причины, владельцу Лада Калина следует детально диагностировать систему зажигания. Иногда проблема может генерироваться воздействием нескольких негативных факторов одновременно. Данная ситуация предостерегает малоопытного водителя склоняться к самостоятельному поиску и устранению поломок, ведь вероятен риск принудительного вывода из строя иных заведомо исправных компонентов.

Проверка катушки зажигания и ее цепей

При выключенном зажигании отсоединяем колодку жгута проводов си-стемы управления двигателем от катушки зажигания. Для проверки цепи питания катушки подсоединяем щупы тестера к сред-нему выводу колодки жгута и «массе» двигателя. При включенном зажигании..

. прибор должен зафиксировать напряжение, приблизительно рав­ное напряжению аккумуляторной батареи. Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка. Для проверки цепей управления ка-тушки можно использовать пробник с лампой 1-2 Вт. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предо-хранитель топливного насоса. Под-соединяем щупы пробника к среднему и одному из крайних выводов ко-лодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером..

. лампочка пробника должна часто мигать. В противном случае проверяем на обрыв и замыкание «на массу» про-вод, соединяющий крайний вывод колодки с выводом контроллера. Аналогично, подсоединив щупы пробника к среднему и другому край­нему выводам колодки, проверяем другую цепь управления катушки за­жигания. Проверить исправность самой ка­тушки зажигания можно на двига­теле, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажи­гания.

В режиме омметр поверяем цепь на обрыв. Если тестер показывает бесконеч­ность, значит, в цепи произошел обрыв. Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки. Для проверки на пробой (замыкания на «массу») первичных обмоток под-соединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки

При исправной цепи первичных обмоток тестер должен зафикси­ровать значение «бесконечность». Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать со­противление около 4,0 кОм. При обрыве вторичной обмотки тес-тер покажет «бесконечность». Аналогично проверяем другую вторичную обмотку катушки зажигания Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса. Для проверки потребуются две заведомо исправные свечи зажигания

Связываем корпуса свечей отрез­ком неизолированного провода («массируем»). Соединяем исправными высоко­вольтными проводами парные выво­ды катушки зажигания со свечами и располагаем свечи на крышке го­ловки блока цилиндров. Проворачи­ваем стартером коленчатый вал

Во избежание поражения то­ком не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры. Ана­логично, подсоединив высоковольт­ные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку

Аспекты эксплуатации

Частыми случаями обращения владельцев в сервис являются выходы из строя катушки или ее некорректное функционирование. Диагностировать модуль зажигания также можно самостоятельно. Для этого потребуется обзавестись соответствующими приборами. Одним из таких инструментальных средств диагностики является мультиметр. Он применяется в целях замеров фактического значения сопротивления на выводах катушки в версиях 8 клапанов Лада Калина, а также в версии 16 клапанов. Чтобы результаты замерных действий обладали максимальной корректностью к процедуре следует склоняться не менее двух раз.

Подведем итоги

Если по результатам диагностических действий автомобиля LADA Kalina выявился факт, что катушка зажигания неисправна, то замена данного узла является весьма простым мероприятием. Для реализации процесса потребуется шестигранный ключ. Рекомендуем перед демонтажем запомнить расположение высоковольтных кабелей на соответствующих выводах катушки. Это позволит исключить ошибку в коммутации при монтаже устройства.

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания — наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.

Проверка катушки зажигания и ее цепей на двигателях ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 Lada Granta

Инструмент:

• Тестер

Детали и расходники:

• Пробник с лампой 1-2 Вт
• Контактная группа замка зажигания (при необходимости)
• Катушка зажигания (при необходимости)
• Неизолированный провод

1. При выключенном зажигании отсоедините колодку жгута проводов системы управления двигателем от катушки зажигания, как описано здесь.

2. Для проверки цепи питания катушки подсоедините щупы тестера к среднему выводу колодки жгута и «массе» двигателя. При включенном зажигании прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.

Примечание:

Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания или неисправна контактная группа замка.

3. Для проверки цепей управления катушки можно использовать пробник с лампой 1-2 Вт. Сбросьте давление в системе питания двигателя и не устанавливайте на место предохранитель топливного насоса. Подсоедините щупы пробника к среднему и одному из крайних выводов колодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.

Примечание:

В противном случае проверьте на обрыв и замыкание «на массу» провод, соединяющий крайний вывод колодки с выводом контроллера.

4. Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверьте другую цепь управления катушки зажигания.

5. Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Необходимо подключить провода прибора к контактам модуля, которые находятся по краям. То есть к крайнему левому и правому. В режиме омметра проверьте цепь на обрыв.

Примечание:

Если показания мультиметра не изменились после подсоединения проводов, то это говорит о том, что в цепи появился обрыв.

6. Для проверки на пробой (замыкания на «массу») первичных обмоток подсоедините щупы тестера к среднему выводу катушки и к металлической части корпуса катушки.

Примечание:

При исправной цепи первичных обмоток тестер должен зафиксировать значение «бесконечность».

7. Для проверки на обрыв вторичной обмотки катушки зажигания подсоедините щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

Примечание:

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм. При обрыве вторичной обмотки тестер покажет «бесконечность».

8. Аналогично проверьте другую вторичную обмотку катушки зажигания.

9. Проверку вторичных обмоток катушки зажигания на пробой проводите на двигателе. Сбросьте давление в системе питания двигателя и не устанавливайте на место предохранитель топливного насоса.

10. Для проверки потребуются две заведомо исправные свечи зажигания. Свяжите корпуса свечей отрезком неизолированного провода («массируйте»). Соедините исправными высоковольтными проводами парные выводы катушки зажигания со свечами и расположите свечи на крышке головки блока цилиндров.

11. Проверните стартером коленчатый вал. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры.

Примечание:

Во избежание поражения током не прикосайтесь к свечам зажигания и наконечникам высоковольтных проводов.

12. Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверьте на пробой другую вторичную обмотку.
