Где находится лягушка заднего хода ваз 2107

Автомобили admin26.02.2020

Не горят фонари заднего хода на ваз 2107 где искать причину подскажете?.Не горит задний ход ваз 2105.

Похожие статьи

20 comments on “ Не горит задний ход ваз 2105. Не горят фонари заднего хода на ваз 2107 где искать причину подскажете ”

Лампочки, фишка, датчик ЗХ. У меня от датчика проводок отрывался

В машине

Фиска могла слитеть под машиной на коробке передач

В первую очередь масса,черный провод который идет на кузов,зачисти попробуй для начала.

Продай машину и пешком ходи. Эти знания с мамкиным молоком впитываются, а ты: где искать. Я хуею!

Виктор, зачем грубиш не хочешь не давай совет.

Бакыт, извини!) сначала массу и лампы проверь, затем под машину- выключатель на коробке посмотри там может провод оборвался. Как остальные фонари, горят?

… Вы что? Школьник знает… Посмотри массу, зачисти. Предохранители… Контур проводов, что очень вряд ли.. А больше и ломаться то нечему…

Согласен с вышенаписанным. Еще глянь под машиной на коробку подключен проводок, лягушка вроде называется. Смотри ее и целостность проводов))) у меня там обрыв был. Да я их вообще заглушил, толку с них никакого…)))

Виктор, остальные горят массу проверял нормальная, и на датчике провода в порядке. Провер,ю лампу .

Дяденька,а я знаю что у вас сломалось….

Проводок от датчика менял несколько раз, под машиной г-образный. Смотри)

Бакыт, а там же с зади плата стоит?

Подкрылник у тебя есть? Если есть то замарез попал на провада у меня такая история была

Прокладку меняй между сиденьем и рулём))) шутка. Датчик заднего хода посмотри

на КПП есть датчик «лягушка»,посмотри может из нее фишка с проводами выпала,у меня на 9ке так всегда

Всем спасибо за советы, блин все проверил и провода, предохранители , лампы, провода на датчике то что на коробке. Может сам датчик полетел?

А ты замкни провода на датчике на коробке если фонари загорятся значит датчику пипец. Только зажигание включить не забудь

Фонари заднего хода, как правило, не являются законным требованием, но они полезны. Они служат для двух основных целей – для предупреждения других участников движения о том, что вы собираетесь ехать назад, и для освещения, если вы двигаетесь задним ходом в темное время суток. Схема представляет собой простой механизм, состоящий из одного или двух задних фонарей, что включаются в работу с помощью переключателя. Так что если что-нибудь пойдет не так, и вы обнаружите, что не горят фонари заднего хода, то выявить причину поломки будет достаточно просто.

На большинстве автомобилей выключатель установлен на коробке передач, и она работает автоматически при включении заднего хода. Если вы или предыдущий владелец автомобиля внес свои коррективы, добавив огни собственноручно, загораться фонари заднего хода могут и вручную. В таком случае выключатель чаще всего устанавливают на приборную панель, поближе к водителю.

Почему не горит задний ход – распространенные причины

Данные световые приборы, в принципе, как и все другие, имеющие хоть какую-либо связь с электрической частью, в ходе эксплуатации автомобиля довольно часто выходят из строя. И причин этому существует много, рассматривать каждую из них нет смысла. Поэтому мы постараемся разобрать самые распространенные из них.

Устройство системы оповещения о смене направления авто

Основные причины выхода из строя фонарей заднего хода:

• лампочки перегорели;
• предохранители вышли из строя;
• окислились контакты;
• датчик заднего хода вышел из строя;
• случился прорыв в электрической цепи.

Для того чтобы выявить причину неисправности и устранить ее максимально быстро и качественно, мы рассмотрим каждый вариант по отдельности.

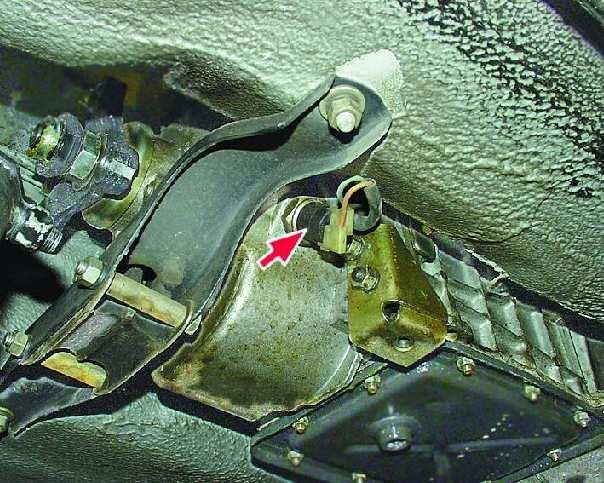

Где находится датчик заднего хода ВАЗ 2107

На “семерке”, как и на всех “классических” моделях ВАЗ, датчик заднего хода находится на КПП. Он закреплен снизу и справа коробки передач, если смотреть по ходу движения машины.

Перепутать его с чем-то другим невозможно — это единственная деталь на КПП, к которой Бывает, что провода, идущие к датчику, оборваны. В этом случае его легко отличить по паре торчащих контактов.

Что нужно для замены

Чтобы поменять деталь, необходимо всего две вещи: ключ на 22 и новый датчик заднего хода с металлической шайбой-прокладкой. Ключ желательно брать торцовый и с длинным воротком. Но, если такого не найдется, можно обойтись накидным или даже рожковым.

Перегоревшие лампы

Одной из наиболее распространенных проблем является перегоревшая лампа. Чтобы проверить это, извлеките лампочку из держателя и подключите ее к клеммам аккумуляторной батареи с коротким проводом. Если лампочка загорается, то неисправность нужно искать в другой точке электрической цепи.

Сначала проверьте, что патрон для лампочки и электрические клеммы чистые и светлые. Если есть какие-либо признаки коррозии – очистите патрон мокрой и сухой бумагой, затем установите лампочку на место и проведите повторное тестирование.

Перегоревшая лампочка является самой распространенной причиной

Если фонарь заднего хода все еще не горит, вероятно, предохранитель перегорел. Также все указывает на перегоревший предохранитель, если две фары заднего хода горят постоянно. В таком случае понадобится замена. К счастью, добраться до блока предохранителей, где они расположены, не составит для вас особого труда.

Проверка датчика заднего хода

Для проверки датчика заднего хода (выключателя) вашего автомобиля не требуется слишком много усилий. На самом деле этот процесс можно выполнить в несколько шагов.

Шаг 1. Определите место расположения датчика заднего хода. Практически во всех моделях он расположен снизу на корпусе коробки передач. На самом деле, там установлены два датчика: один для измерения скорости передвижения, а второй – датчик заднего хода. Чтобы добраться до него, вам нужно будет заехать на «яму».

Так выглядит датчик заднего хода

Шаг 2. Добравшись до датчика, отсоедините от него провода питания.

Шаг 3. Проведите замыкание отсоединенных проводов между собой (соедините их).

Замкните провода между собой

Шаг 4. После этого необходимо включить зажигание и «воткнуть» передачу заднего хода.

После проверки датчика включите заднюю передачу повторно

Что это даст? На самом деле, могут быть разные варианты развития событий после замыкания проводки.

Если после этого фонари горят. Это указывает на неисправное состояние датчика, который нужно заменить.

Если фонари по-прежнему не загорелись. Значит, искать причину нужно в цепи, а сам датчик, скорее всего, здесь не при чем. Воспользуйтесь тестовой лампой для измерения напряжения, исходящего от провода датчика. При наличии напряжения нужно провести проверку контактов и плат.

Регулировка выключателя на ручной коробке передач

Для регулировки выключателя нужно подключить тестер цепи между клеммами.

Включите передачу заднего хода и ослабьте контргайку. Проворачивайте выключатель до того времени, пока тестер не загорится, а затем зафиксируйте правильное положение при помощи контргайки.

Так выглядит выключатель на механике

Другие переключатели регулируются путем полного откручивания переключателя и добавления или вычитания регулировочной шайбы. Установка является правильной, когда тестер горит при полностью затянутом выключателе.

Регулировка выключателя на автоматической коробке передач

Некоторые выключатели на «автоматах» регулируются. Основной метод регулирования описан здесь, но вы также должны сверить информацию с вашим руководством по ремонту для точного и правильного выполнения процедуры.

Выключатель на автомате (АКПП)

1. Начните с определения четырех переключателей проводов и клемм, затем отсоедините их.
2. Переведите рычаг переключения передач в положение привода. Ослабьте контргайку и вывинтите выключатель из коробки передач на несколько оборотов.
3. С помощью тестера цепи с собственным источником питания (не тестовая лампа), подключите его через две реверсивных клеммы.
4. Медленно проворачивайте переключатель, пока индикатор не погаснет. Отметьте положение переключателя относительно коробки передач при помощи маркера или кусочка белого мела.
5. Теперь подключите тестер цепи между двумя выводами ингибитора. Проворачивайте переключатель до тех пор, пока тестер не загорится снова. Отметьте эту позицию на коробке передач в соответствии с предыдущей отметкой, которую вы сделали на переключателе.
6. Закрутите выключатель, пока его отметка не будет точно посередине между двумя метками на коробке передач (те, что вы сделали при помощи мела), затем затяните контргайку.
7. Закрутите выключатель и проверьте, что автомобиль будет запускаться только с положением рычага переключения передач в позиции «P» или «N», а фонари заднего хода будут загораться только тогда, когда он (рычаг) будет находиться в положении «R».

Проверка электропроводки

Если ток не доходит до лампового патрона, вы должны проверить остальную часть электрической цепи в обратном порядке.

1. Найдите в вашем руководстве по ремонту цвет и маршрут прохождения реверсивных проводов.
2. Зондируйте каждый провод по всей его длине.
3. В большинстве случаев провод исчезнет в кабеле, где вы не можете добраться до него.
4. В таком случае следует быть предельно осторожным, ведь вы рискуете повредить рабочий провод.
5. Определив неисправный участок провода, удалите его, установив на его место часть нового провода.

Важно! Обязательно выполняйте качественную изоляцию мест соединения проводов. От качества изоляции зависит, в первую очередь, надежность контакта и безопасность водителя. Также вы сможете исключить вероятность возникновения короткого замыкания.

Видео – Не горит задний ход на ВАЗ 2108, 2109, 21099. Ищем причину

В системе освещения автомобиля задние фонари занимают особое место, благодаря своему функциональному предназначению и способности видоизменить внешний вид машины с помощью тюнинга. От работоспособности задних фонарей во многом зависит безопасность на дороге, т. к. именно по световым приборам, расположенным в задней части автомобиля, водители транспортных средств, идущих позади, могут понять, какой манёвр намерен предпринять водитель впередиидущей машины. Задние фонари ВАЗ 2107 имеют свои особенности, которые необходимо принимать во внимание при эксплуатации и техническом обслуживании автомобиля.

Задние фонари ВАЗ-2107: правила эксплуатации и технического обслуживания

В системе освещения автомобиля задние фонари занимают особое место, благодаря своему функциональному предназначению и способности видоизменить внешний вид машины с помощью тюнинга. От работоспособности задних фонарей во многом зависит безопасность на дороге, т. к. именно по световым приборам, расположенным в задней части автомобиля, водители транспортных средств, идущих позади, могут понять, какой манёвр намерен предпринять водитель впередиидущей машины. Задние фонари ВАЗ 2107 имеют свои особенности, которые необходимо принимать во внимание при эксплуатации и техническом обслуживании автомобиля.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

• левого и правого рассеивателей;
• левого и правого токопроводников;
• двух ламп мощностью 4 Вт и двух патронов к ним;
• шести ламп мощностью 21 Вт и шести патронов к ним;
• четырёх гаек М5.

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

• отсутствие массы на фонаре;
• перегорание лампы;
• окисление контактов;
• обрыв или перетирание проводки;
• выход из строя контактов разъёма и др.

Нет массы

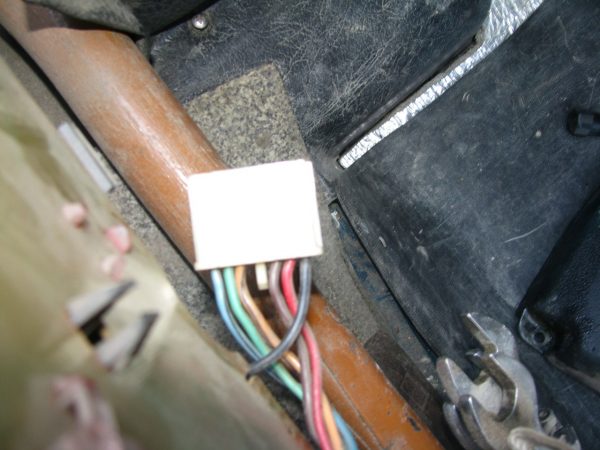

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

• стоп-сигнала (красный);
• габаритных огней (коричневый);
• противотуманных ламп (оранжево-чёрный);
• лампы заднего хода (зелёный);
• указателя поворотов (чёрно-голубой).

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Много встречаются машин, у которых задние фонари вообще не работают, или работают наполовину, другие не включают поворотники, едут с включёнными задними противотуманками. Я к таким ездунам не отношусь. Делаю все, чтобы в моей машине работало, как и положено, чтобы было видно мох сигналов и не слепило.

Иван64

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Видео: как улучшить работу задних фонарей ВАЗ-2107

Выход из строя контактов разъёма

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.

Схема подключения

На разъёме платы дорожки, ведущие к патронам разных ламп, обозначены цифрами:

• 1 — масса;
• 2 — стоп-сигнал;
• 3 — габаритные огни;
• 4 — противотуманные огни;
• 5 — фонарь заднего хода;
• 6 — указатель поворотов.

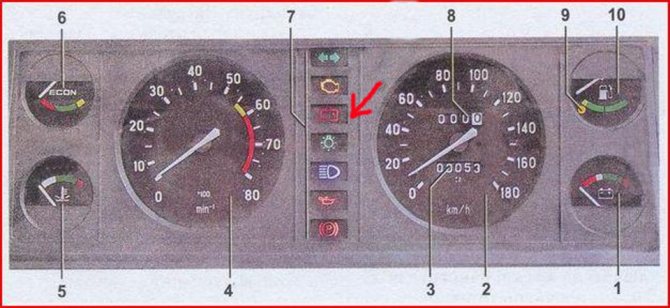

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

• выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
• сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
• обрыв сопротивления в панели, который обычно вызывается перегревом;
• плохой контакт в месте подключения системы подсветки к бортовой сети.

Габаритные огни

Габариты на ВАЗ-2107 включаются крайним левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой передач. Этот выключатель — трёхпозиционный: габаритный свет вместе с освещением номерного знака и подсветкой приборов включается во втором положении.

На блоке предохранителей, который расположен под капотом автомобиля возле лобового стекла ближе к пассажирскому сиденью, предохранители задних габаритов установлены под номерами F14 (8А/10А) и F15 (8А/10А). При этом предохранитель F14 отвечает за работу габаритных огней левой передней фары и правого заднего фонаря, а также:

• лампы, сигнализирующей о работе габаритов;
• подсветки номерного знака;
• лампы подкапотного света.

Предохранитель F15 установлен в цепи габаритных огней правой передней фары и левого заднего фонаря, а также:

• подсветки приборов;
• лампы освещения прикуривателя;
• подсветки вещевого ящика.

Если не работает одна из этих ламп, следует убедиться в целостности предохранителей F14 и F15.

Какие лампы стоят в задних фонарях

Прежде чем разбирать фонарь ВАЗ 2107, необходимо купить исправные габаритные лампочки того же типа. В фонарях заднего габаритного света производитель устанавливал обычные лампочки накаливания типа А12-4-1 (T4W).

Как поменять лампочку габарита на ВАЗ 2107

Выключаем зажигание и открываем крышку багажника. Перед нами тыльная часть фонаря, закрытая пластмассовой защитной крышкой. Крепится крышка при помощи четырех пластмассовых гаек, которые можно отвернуть голыми руками. Отворачиваем.

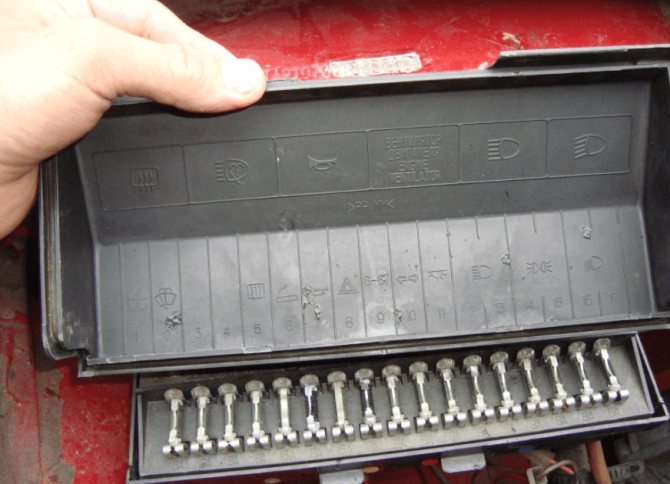

Где находятся предохранители?

А теперь выясним, где в ВАЗ 2107 находятся предохранители, отвечающие за габаритный свет. Расположены они в монтажном блоке, а сам блок можно найти в моторном отсеке возле лобового стекла напротив сидения пассажира.

Фонарь заднего хода

Фонарь заднего хода не принадлежит к числу обязательных, однако, его использование может существенно повысить степень безопасности автомобиля. Этот световой прибор срабатывает при включении задней передачи и выполняет функции:

• освещения участка дороги и предметов, расположенных сзади автомобиля при движении задним ходом в тёмное время суток;
• информирования других участников движения о том, что автомобиль перемещается задним ходом.

Принцип работы фонаря заднего хода основан на замыкании электрической цепи, в которую подключены лампы заднего хода, при включении зажигания и задней передачи. Замыкание происходит с помощью так называемой «лягушки», установленной на КПП.

В цепь фонарей заднего хода подключён предохранитель F1, который отвечает также за электродвигатель отопителя, очиститель и омыватель заднего стекла.

Принцип работы стоп-сигнала

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

Схема устройства управления стопами

Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.

Тюнинг задних фонарей ВАЗ-2107

Добавить эксклюзивности своей «семёрке» можно с помощью одного из доступных сегодня вариантов тюнинга задних фонарей. Видоизменить задние световые приборы можно с помощью:

• использования светодиодов;
• нанесения тонировочного слоя;
• установки альтернативных фонарей.

Тонировка фонарей выполняется плёнкой или специальным лаком. В отличие от тонировки передних фар, за которую можно получить штраф, к задним фонарям у госавтоинспекции в этом случае вопросов, как правило, не возникает. Главное, чтобы цвет всех сигналов соответствовал требованиям ГИБДД: габариты и стоп-сигналы должны быть красными, указатели поворотов — оранжевыми, фонарь заднего хода — белым.

Не знаю, как у кого — но у меня упирался вопрос в отражатель — он явно мешает этому девайсу! Я советую попробовать сделать это на старом заднем фонаре, применив орстекло вместо штатного! То есть стекло заднего фонаря заменяется на орстекло — но тут уже напрашиваются светодиоды и на попонотники, и на стопы, и на габарит — всё делается экспериментальным путём!

Витала

Видео: как преображаются задние фонари «семёрки» после тюнинга

Использование светодиодов позволяет:

• снизить энергопотребление;
• увеличить быстродействие;
• усилить информативность;
• повысить яркость задних фонарей по сравнению со штатным световым оборудованием.

На дешёвой светодиодной ленте однозначно получатся еле видные днём точки, здесь даже оспаривать нечего. Купишь дорогие хорошие модули — будет ещеёсравнимо со стоком по яркости, но по деньгам выйдет очень дорого.

Йожык

Вместо базовых задних фонарей ВАЗ-2107 любители тюнинга, как правило, устанавливают:

спортивную версию с четырьмя круглыми и двумя прямоугольными светильниками;

Подсветка номера ВАЗ-2107

Для освещения номерного знака в автомобилях ВАЗ-2107 используются лампы типа АС12–5-1 (C5W). Включается подсветка номера выключателем наружного освещения — первой слева кнопкой под рычагом переключения передач. Для замены лампы подсветки номерного знака необходимо поднять крышку багажника, крестообразной отвёрткой открутить два самореза, удерживающих фонарь подсветки и извлечь плафон из корпуса фонаря, после чего заменить лампочку.

Задние фонари автомобиля ВАЗ-2107 являются ключевым элементом системы освещения и выполняют целый ряд функций, связанных с безопасностью транспортного средства. Правильная эксплуатация и своевременное техническое обслуживание позволят продлить жизнь задним фонарям и обеспечить комфортное и безаварийное вождение. Придать своему автомобилю более актуальный внешний вид можно с помощью тюнинга осветительных приборов, в том числе задних фонарей.

Советы для автомобилистов

Электрическая схема включения габаритных огней на легковом автомобиле ВАЗ-2107 не так сложна, поэтому желание водителя и наличие рисунка этой схемы позволяют отыскать причину, по которой габаритные огни перестали работать. Если при переводе клавиши выключателя наружного освещения в первое положение не загорелась ни одна лампа габаритных огней. Тогда поиск неисправности придётся начинать с проверки наличия напряжения +12 вольт на клемме INT замка зажигания, так как именно с неё идёт чёрный провод питания на штекер этого выключателя, где тоже должно быть напряжение в 12 вольт.

Если напряжение на штекере выключателя наружного освещения есть, а габариты не включаются, то этот переключатель придётся заменить на новый, так как он вышел из строя, а к ремонту не пригоден. А при отсутствии напряжения на этом штекере нужно будет прозвонить чёрный провод, который к нему подходит, до клеммы INT замка зажигания и проверить состояние контактов на предмет их окисления.

При отсутствии света габаритных огней только по одной из диагоналей автомобиля, поиск неисправности необходимо начинать с проверки целостности предохранителей F14 (10А) и F15 (20А), расположенных в монтажном блоке, закреплённом с правой стороны перегородки моторного отсека. Предохранитель F14 защищает цепи ламп габаритов в левой блок-фаре и в правом заднем фонаре, а предохранитель F15 защищает цепи ламп габаритов в правой блок-фаре и левом заднем фонаре.

Если не горит только одна лампа габаритных огней, тогда поиск неисправности начинают с проверки самой лампы на предмет перегорания её нити накаливания или отсутствии контакта в патроне, куда она вставляется. Ну, а если окажется, что эта лампа цела, тогда придётся проверять провода, по которым подаётся напряжение к ним от монтажного блока.

К лампе правого переднего габарита идёт красный провод от клеммы 4 разъёма Ш9 монтажного блока, а к лампе правого заднего габарита идёт жёлтый провод от клеммы 3 разъёма Ш13 монтажного блока. К лампе левого переднего габарита идёт жёлтый провод от клеммы 2 разъёма Ш6, но не на прямую, а через колодку подкапотной лампы. К лампе левого заднего габарита идёт красный провод от клеммы 8 разъёма Ш12 монтажного блока.
