Сегодня мы поговорим про то, как самостоятельно заменить жидкость ГУР, устройство и принцип работы гидроусилителя руля, какие жидкости целесообразно использовать и причины их утечки из системы.
Многие доработки автомобилей направлены на повышение комфортабельности и облегчения водителю условий при поездах.
Одной из таких доработок является установка на авто систем, облегчающих управление автомобилем – усилителей руля.
На данный момент применяются два вида усилителей – гидравлический (ГУР) и электрический (ЭУР).
Электрические появились сравнительно недавно, и поэтому широкого применения еще не получили. А вот гидравлические усилители устанавливаются на авто давно.
Поначалу их использовали только на грузовиках, но со временем они «перекочевали» и на легковые авто.
Для чего нужен ГУР?
ГУР – система, входящая в состав рулевого управления, и направлена на снижение усилия, прилагаемого водителем на руль, при смене направления движения.
При этом данная система обеспечивает передачу условий движения управляемых колес на руль, так называемое «чувство дороги», также эта система принимает на себя ударные нагрузки от колес и амортизирует их, не передавая на рулевое колесо.
Сейчас рулевое управление, оснащенное ГУР, выполняется комбинированным, то есть оно входит в общую конструкцию системы управления автомобилем.
Это обеспечивает возможность управления авто даже после выхода из строя ГУР, но в таком случае усилие на руле возрастет.
Где Находится Бачок Гур Форд Фокус 2
Проверка уровня воды и подача воды на руль гидроусилителя руля
Чтобы отремонтировать тормозную систему или даже весь автомобиль в целом, своевременно замените тормозную жидкость на новую. Он очень гигроскопичен и поглощает влагу из воздуха, что, помимо коррозии деталей тормозной системы, снижает температуру кипения самой жидкости, что может привести к выходу из строя тормоза при частом интенсивном торможении. Не используйте повторно жидкость из системы: она грязная, насыщена воздухом и влагой. Если тормозная жидкость попадет на провода, пластмассу или окрашенные части тела, они могут быть повреждены, поэтому всегда протирайте ветошь при наполнении. Если жидкость попала в эти части, немедленно протрите их чистой тканью.
1. Проверьте уровень тормозной воды в баке. Он должен находиться между о и «MAX», прикрепленными к корпусу резервуара.
2,4. Если уровень воды ниже о, открутите крышку бака.
Постепенное снижение уровня тормозной жидкости при отсутствии утечек указывает на необходимость замены тормозных колодок. Проверьте состояние тормозных колодок (см. «Проверка износа тормозных колодок, дисков и барабанов» на стр. 78). Задержка замены колодок приводит к дорогостоящему ремонту (замена тормозных дисков, барабанов, суппортов)!
EGUR проверка уровня
Ford Focus 2
В розницу, чтобы проверить уровень воды в EGUR.
Замена масла Ford Focus2 в ГУР без разборки
Используйте губку, чтобы откачать старую жидкость из бак
и заполните как можно больше, закройте крышку и запустите двигатель.
3. и добавьте тормозную жидкость до о.
Резервуар расположен в недоступном месте, поэтому для долива тормозной жидкости или удаления воздухозаборной решетки и предохранителя необходимо использовать специальные инструменты (например, шприц и шланг) (см. «Снятие и установка воздухозаборной решетки и канализации»). , стр. 273).
4. Оберните пробку контейнера, вытрите пролитую жидкость идеальной тканью.
Проверка уровня воды и подача воды на руль гидроусилителя руля
Вам понадобятся: рулевая жидкость, безупречная ткань.
В
усилитель руляжидкостьРечная жидкость с гидроусилителем руля Fordрекомендовано производителем.
Бак установлен на кронштейне перед моторным отсеком справа.
«MAX» и «MIN» отмечены на корпусе резервуара. Когда двигатель остыл, уровень рабочей воды должен находиться между этими отметками.
Проверьте уровень жидкости в гидроусилителе рулевого управления при выключенном двигателе.
1. Открутите пробку бака.
4. и добавьте необходимое количество рабочей воды.
3. Заверните пробку и протрите капельницу.
В зависимости от конфигурации транспортного средства может быть установлен электронный насос рулевого управления, предназначенный для одного бака.
Бачок с насосом гидроусилителя рулевого управления установлен под правым крылом автомобиля спереди.
Источник
Post Views: 1
Конструкция

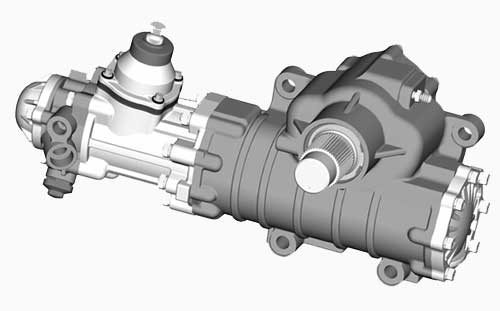

ГУР состоит из нескольких частей. Поскольку усилие, создаваемое им на управление, осуществляется за счет жидкости, находящейся под давлением, конструкция данной системы подразумевает наличие насоса.
Этот насос, лопаточного типа, в движение приводится от коленчатого вала посредством ременной передачи.
Читайте также:
Рабочая жидкость подается из бачка, который имеет два канала: один ведет на насос, а второй используется как «обратка».
Поскольку частота вращения коленчатого вала может меняться, а в ГУР жидкость должна находиться под определенным давлением, в конструкцию включен нагнетательный клапан, который и поддерживает давление в системе постоянным.
В рулевой механизм авто включен распределитель и силовой цилиндр. Основным элементом ГУР является распределитель. Именно он перенаправляет жидкость под давлением в камеры силового цилиндра при повороте колес.
Перенаправление в ту или иную камеру выполняет золотник, установленный в корпусе распределителя.

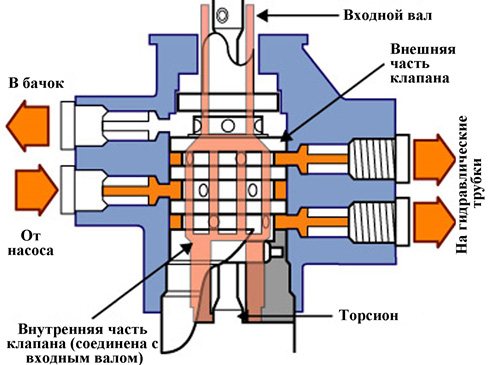

Схема такова: вал рулевой колонки входит в распределитель. На входе в вал установлен пружинный торсион, проходящий внутри золотника.
При вращении руля происходит скручивание данного торсиона, за счет этого смещается золотник в ту или иную сторону.
При смещении золотник открывает требуемый канал, и жидкость поступает далее в силовой цилиндр. На конце торсиона установлена шестерня, которая взаимодействует с зубчатым сектором рейки.
Силовой цилиндр устанавливается в корпусе рейки, а шток данного цилиндра с размещенным на нем поршнем, является ее продолжением.
Все составные части ГУР соединены между собой трубопроводами высокого давления. Часть из них – металлические, но на некоторых участках используются резиновые армированные трубопроводы.
Принцип работы
Разберем как работает ГУР на примере поворота авто вправо. При равномерном движении насос подает под давлением рабочую жидкость в распределитель.
Поскольку руль не вращается, торсион не воздействует на золотник, в это время открыты только перепускные каналы, и жидкость, проходя через эти каналы по «обратке» возвращается в бачок.
При повороте вправо, шестерня рулевого механизма воздействует на рейку, и та начинает перемещаться в правую сторону.
В это время торсион действует на золотник и тот смещается, перекрывая перепускные каналы, и соединяет канал правой полости силового цилиндра для жидкости, с каналом, идущим от насоса.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Чистка карбюратора ВАЗ 2107
Она под давлением попадает в цилиндры и начинает давить на поршень штока создавая дополнительное усилие для перемещения рейки.
В это же время, сместившись золотник соединяет между собой канал левой полости цилиндра с каналом «обратки», чтобы жидкость, находящаяся в данной полости, не создавала противонаправленное усилие.
При прекращении вращения руля во время поворота, золотник сразу же становится на место, перекрывая подачу жидкости в цилиндр.
При выравнивании колес, когда руль вращается влево, процесс производится с точностью до наоборот.
Следует отметить, чем сильнее водитель будет воздействовать на руль, тем сильнее скручивание торсиона и смещение золотника, а значит, каналы откроются больше и подача жидкости в требуемую полость будет интенсивнее.
Какие типы жидкостей ГУР бывают
Исходя из вышесказанного можно понять, что все элементы системы лишь обеспечивают давление жидкости, дают нужное направление деталям и переводят давление в усилие. Основным же рабочим элементом в системе ГУР выступает жидкость.
Жидкость для гидроусилителя руля, кем бы она ни была произведена, в своей основе имеет нефтяные составляющие. По сути это то же масло, только с определенными свойствами.
Если у моторных масел основная задача – смазывание трущихся деталей, то у масла для ГУР – передача усилия.
А поскольку оно должно быстро передаваться по каналам, жидкость для гидроусилителя руля должна быть не очень вязкой, но при этом данное масло должно еще и смазывать элементы системы, но в несколько меньшей степени, чем моторное масло.
Жидкости для ГУР выпускаются двух типов:
- Минеральные;
- Синтетические.
Минеральное используется в большинстве ГУР, синтетическое встречаются реже.
Особенностью данных жидкостей не является взаимозаменяемость, как это бывает с моторными маслами. При этом переход с минеральной жидкости на синтетическую приведет к поломке ГУР.
А все потому, что в составе синтетических жидкостей имеются присадки, которые негативно сказываются на ресурсе резинотехнических элементов на основе каучука, а в ГУР таких элементов — достаточно.
Жидкость для гидроусилителя руля Ford синтетическая «DP-PS», 1л.
Обычно в тех. документации на авто указывается, что применяется синтетическая жидкость для гидроусилителя руля, и использовать нужно только ее.
Если информации по жидкости в документации нет, то в авто по умолчанию используется минеральная.
Масло системы гидроусилителя руля
Смазка механизма гидроусилителя руля является неотъемлемой частью системы рулевого управления. Кстати это часто пропускается как причина проблем в системах рулевого управления с усилителем.
Еще я бы хотел рассказать, что вызывает проблемы с маслом системы гидроусилителя руля и когда масло должно быть заменено.
Замена жидкости, а также контроль уровня жидкости поможет защитить насос и другие компоненты рулевого управления, такие как шланги, поршни и клапаны, сохраняя износ автомобиля и бюджет.
Цветовые особенности жидкостей
Также жидкости для ГУР подразделяются между собой по цвету. Интересно, что изначально все они были красного цвета –Dexron.
По своему классу жидкости для гидроусилителя руля относятся к маслам для автоматических коробок передач (ASF), но у жидкостей для ГУР другое обозначение PSF
.
При этом PSF – это та же ASF, но только присадки у последней несколько иные, и рассчитаны на работу с фрикционами коробки, которых у ГУР нет.
Но эти присадки никоим образом на работу ГУР не влияют, поэтому часто японские авто с завода идут с залитой ASF в бачок ГУР.
Европейские же компании, чтобы владельцы их авто покупали только их же продукцию, сделали свои жидкости, но с другой окраской.
Так на Mercedes часто используется жидкость для ГУР желтого цвета, а концерн VAG применяет на своих авто зеленую жидкость.
Жидкость ГУРА Febi VAG/BMW синтетика 1л.
Некоторые из жидкостей с разными цветами даже при смешивании их на работу ГУР не влияют, но некоторые, к примеру, желтые с зелеными – смешивать нельзя, поскольку они образуют пену, хотя желтые жидкости могут без проблем взаимодействовать с красными.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт стартера своими руками
И все же лучше такие эксперименты не ставить, и в случае, когда принято решение заменить жидкость ГУР – использовать только соответствующую по цвету, причем производитель ее не особо важен. И важно не путать масла по составу.
Синтетические масла заливаются только в ГУР, которые уже изначально работали с ней, а минеральные – только в гидроусилитель руля, работающий на таком виде жидкости.
Признаки утечки жидкости ГУР
Существует несколько простых признаков утечки жидкости ГУР. По их появлению можно судить о том, что пришло время менять или доливать ее. А это действие связано с выбором. Итак, к признакам утечки относится:
- снижение уровня жидкости в расширительном бачке системы ГУР;
- появление потеков на рулевой рейке, под резиновыми уплотнителями или на сальниках;
- появление стука в рулевой рейке при езде:
- чтобы повернуть руль, необходимо прикладывать больше усилий;
- насос системы ГУР начал издавать посторонние шумы;
- в рулевом колесе появился значительный люфт.
При появлении хотя бы одного из перечисленных признаков необходимо выполнить проверку уровня жидкости в бачке. А при необходимости заменить или долить ее. Однако перед этим стоит определиться, какую жидкость использовать для этого.
Итоги
Таким образом, ответом на вопрос, какое масло в ГУР использовать лучше, будет информация от автопроизводителя вашей машины. Не забывайте, что можно смешивать красные и желтые жидкости, однако они должны быть одного типа (только синтетика или только “минералка”). Также вовремя добавляйте или меняйте полностью масло в ГУР. Для него очень вредна ситуация, когда в системе недостаточно жидкости. И проверяйте периодически состояние масла. Не допускайте, чтобы оно значительно чернело.
Утечка жидкости, где искать и как устранять
Перейдем непосредственно к технической части. Итак, на руле при движении значительно возросло усилие. Самой часто причиной данного явления – уход жидкости из системы.
Причин данного явления не так уж и много: повреждение или протечка бачка системы, возможно также послабление крепления трубопроводов на входах в составляющие системы, пробой самих трубопроводов.
Эти неисправности обнаружить легко, достаточно внимательно осмотреть все трубопроводы и элементы крепления на наличие подтеков.
При обнаружении течи устранить ее можно путем подтягивания или заменой поврежденного трубопровода.
Но не только там может образоваться течь. Значительно хуже, если течь происходит из-за изношенных резинотехнических изделий, входящих в конструкцию насоса или распределителя.
Устранить данные течи сложнее из-за надобности снятия узлов гидроусилителя руля с авто и проведения ремонтных работ с заменой поврежденных элементов.
Но даже если в ГУР все в порядке, все же жидкость требует периодической замены.
При неинтенсивном использовании авто менять ее рекомендуется раз в два года.
При активной эксплуатации заменять жидкость ГУР нужно каждые 30 тыс. км. Сигналом к замене также может служить потемнение жидкости.
Как определить необходимость замены масла в ГУР?
В процессе интенсивной работы автомобиля Сузуки Гранд Витара цвет смазочной жидкости в гидроусилителе руля постепенно становится темным, присутствует запах гари. Данные признаки указывают на необходимость смены масла.
Своевременная замена жидкости в гидроусилителе руля Сузуки Гранд Витара поможет снизить нагрузку на насос в системе. Износ насоса в гидроусилителе приведет к преждевременной его замене. При появлении гула во время работы насоса можно с уверенностью сказать, что произошел его износ.
Многие специалисты автомобильной тематики уверяют, что замена в ГУР не нужна, или забывают о периодичности технического обслуживания автомобиля. Менять масло в гидроусилителе руля следует не меньше одного раза в два года, при сложных условиях вождения ежегодно. Это можно назвать одним из первых признаков, указывающих на необходимость замены смазочного материала.
Утечка работающего элемента вследствие повреждения маслопроводящих шлангов или бачка гидроусилителя, является следующей причиной необходимости замены жидкости в ГУР.
Для того чтобы точно знать, нужна ли замена жидкости гидроусилителя руля в Suzuki Grand Vitara, обратите внимание на наличие следующих признаков:
- во время вращения руля требуется дополнительное усилие;
- вращение руля происходит рывками;
- посторонний шум при работе насоса гидроусилителя;
- так как жидкость для гидроусилителя руля Сузуки Гранд Витара — это смазочный материал, следовательно, надо постоянно проверять ее уровень. Он не должен быть ниже нормы, ведь конечным результатом будет – ремонт насоса гидроусилителя руля в Сузуки Гранд Витара.
При контроле уровня масла в ГУР, обязательно надо проверить его состояние в расширительном бачке гидроусилителя руля, натяжку ремней привода на насос Сузуки, убедиться в отсутствии любых повреждений шлангов, протечек.
Замена жидкости ГУР
Заменить жидкость ГУР не так уж и сложно. Эту операцию лучше проводить на смотровой яме. Установив авто на яму потребуется передние колеса вывесить при помощи домкрата и опор.
Затем нелишним будет осмотреть все соединительные элементы на наличие подтеков.
Сначала, чтобы не разлить жидкость при сливе, желательно ее откачать из бачка при помощи шприца с надетой на него шлангочкой. Откачивать ее нужно, пока бачок не будет пустым.
Далее, нужно отсоединить трубопроводы, идущие к бачку. Для этого потребуется послабление хомутов.
Сначала снимается трубопровод, идущий к насосу. Затем отсоединяется трубопровод «обратки». После можно открутить бачок, проверить его на наличие повреждений, а также промыть его.
После установки бачка на место, к нему можно присоединить и закрепить трубопровод подачи на насос, он дальше не потребуется. А вот трубопровод «обратки» нужен будет для слива. Его конец опускается в емкость для сбора, подойдет любая.
Затем нужно выгнать жидкость из системы. Делается это путем проворачивания руля из одной стороны в другую.
Некоторые при этом запускают силовую установку, тогда жидкость выходит быстрее. Но такой метод опасен, поскольку воздух, попадая в систему, может ее повредить.
Безопаснее будет проворачивать руль при остановленном моторе. Процесс выгона жидкости будет дольше, но возможность повреждения системы отсутствует.
Крутить рулем нужно будет до тех пор, пока жидкость не перестанет выходить в емкость.
«Обратка» присоединяется к бачку и в него заливается жидкость до указанного уровня, после чего нужно снова проворачивать руль, не заводя мотор.
По мере ухода жидкости ее необходимо доливать до уровня, таким образом проводится прокачка системы для удаления воздуха.
Доливать в бачок и проворачивать руль нужно до тех пор, пока уровень не остановится на одном значении.
Далее запускается силовая установка. При этом система начнет работать и уровень жидкости немного снизится.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт коробки передач, специфика ремонта, полезно знать
Ее нужно будет долить, после чего немного повращать рулем, при этом не задерживаясь в крайних положениях, для предотвращения появления в системе избыточного давления.
После этого еще раз проверить уровень, затем проверить герметичность соединений. После этого авто можно снимать с упоров и выгонять с ямы.
Как долить жидкость в гидроусилитель руля?
Доливка жидкости в ГУР
Последовательность действий:
- открутить крышку бачка;
- с помощью шприца извлечь содержимое бачка;
- залить новый состав до уровня;
- завести мотор и покрутить рулем;
- заглушить двигатель и снова покрутить рулем.
Повторять процедуру до тех пор, пока не будет достигнут желаемый результат. Полная замена займет больше сил, да и времени придется потратить 40-60 минут. Но зато удастся практически полностью заменить старое масло. Начало точно такое же, как описано в предыдущем способе, а дальше действия такие:
- ослабить хомуты бачка, снять его и при необходимости помыть;
- теперь можно увидеть 2 шланга, один из них идет на насос гидравлического усилителя, а второй – от рулевой рейки. Второй направить в заранее подготовленную бутылку;
- вращать рулем вправо-влево, что позволить избавить систему от старого масла;
- когда содержимое бачка уже практически вытекло, то надо взять воронку и вставить ее во второй шланг;
- теперь взять свежее масло и начать лить его в воронку. Хорошо, чтобы в этот момент кто-то активно вращал руль;
- уровень жидкости в бачке гидроусилителя руля будет достаточным тогда, когда из обратки потечет новое чистое масло. Установить бачок на место;
- вращение рулевым колесом, проверка уровня масла и если надо – долить.
Другие особенности данной системы
Но проблемы могут возникнуть и не только с жидкостью. Иногда, производя поиск проблем, приведших к нарушению работы ГУР, не обращают внимания на приводной ремень. А ведь его послабление может тоже негативно сказаться на работоспособности системы управления.
Поэтому каждый раз открывая капот, следует проверять не только уровень жидкости, но и состояние и натяжение ремня.
Выполняя эти не особо сложные работы, можно быть уверенным, что ГУР будет работать исправно и не выйдет из строя в неподходящий момент.
