Двигатель Nissan-Renault HR16DE 1,6 л/110 л. с.

Бензиновый двигатель HR16DE 1.6 литра устанавливается на модели линейки Nissan c 2006 года. В классификации Renault данный силовой агрегат обозначается индексом H4M. Им в настоящее время оснащаются многие автомобили французского бренда, а также ряд новинок АвтоВАЗа, как то седан Lada Vesta и хэтчбек Lada Xray Cross.

Если в первые годы выпуска двигатель Nissan HR16DE доставлял автовладельцам хлопоты, то впоследствии, после устранения конструктивных недочетов, показал себя с самой лучшей стороны. Мотор имеет алюминиевый блок цилиндров с чугунными гильзами и алюминиевую головку с двумя распредвалами. Привод ГРМ цепной, фазорегулятор предусмотрен только для впускных клапанов. Гидрокомпенсаторы отсутствует, что говорит о необходимости периодической регулировки зазора клапанов путем подбора толкателей. Система распределенного впрыска предполагает наличие двух форсунок на каждый цилиндр.

Электронное управление дроссельной заслонкой позволяет двигателю HR16DE вписываться в нормативы Евро-5. Мотор может работать как на 95-м, так и на 92-м бензине. При соблюдении регламента ТО ресурс двигателя вполне способен достигать 400 тыс. км.

Технические характеристики HR16DE 1,6 л/110 л. с.

Изначально в двигателе заложена рядная конструкция с верхними распредвалами по схеме DOHC V16. Улучшена схема двигателя гидромуфтой корректировки фаз газораспределения, электронной дроссельной заслонкой и дублированными форсунками на каждом цилиндре.

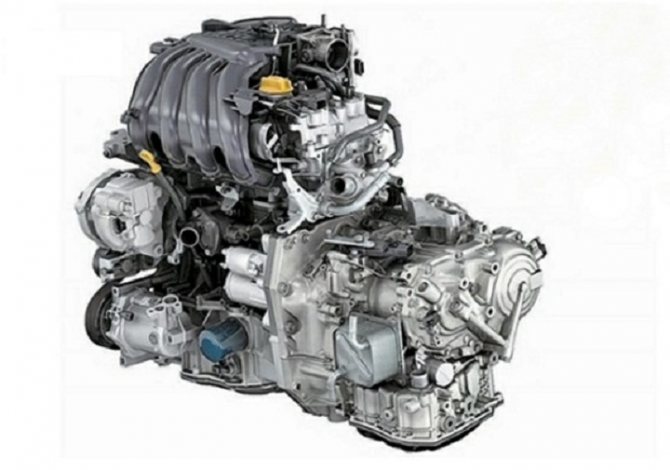

Компоновка навесного оборудования

Вместо ремня ГРМ конструкторы производителя применили высокоресурсный цепной привод.

Цепной привод ГРМ

Изначально увеличены объемы камер сгорания до 1,6 л, установлено высокоресурсное навесное оборудование. Важной особенностью нового силового агрегата является увеличение КПД, экономия бензина, высокая производительность и снижение энергопотерь.

Полные технические характеристики HR16DE выглядят следующим образом:

Производя капитальный ремонт в гараже своими руками производитель рекомендует использовать официальный мануал с подробными инструкциями обслуживания узлов.

Этапы замены смазывающей жидкости Ниссан Тиида

Если все выполнять по шагам, то замена старого моторного масла на новое не представляет каких-либо сложностей. Сливное отверстие, а также фильтр расположены достаточно удобно, добраться к которым не составит труда.

Данная модель в разных странах продавалась под разными названиями, поэтому инструкция по замене моторной жидкости подойдет для:

• Ниссан Тиида 1 (Nissan Tiida I C11 Рестайлинг);
• Ниссан Тиида 2 (Nissan Tiida II C13);
• Ниссан Латио (Nissan Latio);
• Ниссан Верса (Nissan Versa);
• Ниссан Пульсар (Nissan Pulsar).

В России популярны версии с объемом двигателя 1.8, 1.6 бензин, так как они продавались официально. Хотя встречаются версии с 1.5 литрами в дизельном и бензиновом исполнении.

Слив отработанной жидкости

Менять смазывающую жидкость нужно на прогретом, но немного остывшем двигателе, поэтому есть немного времени снять защиту. Чтобы получить нормальный доступ к поддону, а также масляному фильтру.

За это время машина немного остыла, можно переходить к выполнению процедуры слива отработанного масла и проделать дальнейшие действия:

1. Поднимаем капот, после чего находим заливную горловину на двигателе и откручиваем пробку (Рис.1).

   Рис.1 Горловина для залива масла

2. Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.

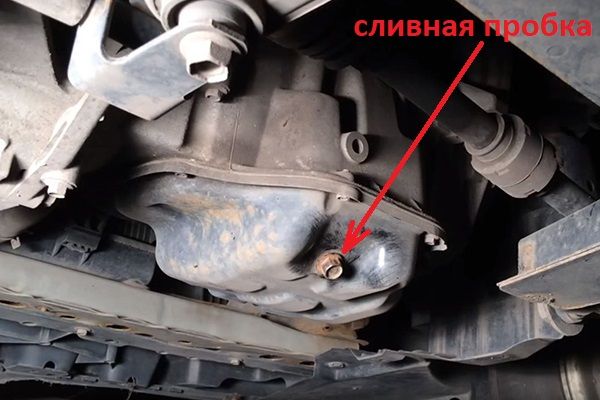

3. Откручиваем сливную пробку ключом, либо головкой на 14 (Рис.2).


   Рис.2 Сливная пробка

4. Сливная пробка на поддоне расположена не в самой нижней точке, поэтому в нем еще остается порядка 150-250 миллилитров отработки. Для их удаления можно использовать резиновую грушу или шприц с надетым на него шлангом (Рис.3).

   Рис.3 Откачка остатков шприцем

5. Теперь нужно открутить старый масляный фильтр, который располагается в передней части двигателя (Рис.4).

   Рис.4 Масляный фильтр

Для откручивания фильтрующего элемента на Ниссан Тиида желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. Для этих целей можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку.

Откручивание масляного фильтра с помощью подручных средств

Таким методом получится слить максимум отработавшего свой срок масла, после чего можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Промывка системы смазки

Промывку двигателя на машине Ниссан Тиида следует проводить только в исключительных случаях, к которым относятся:

1. Приобретение б/у автомобиля, когда вы не можете быть уверенными в качестве, а также регулярности производимых замен смазывающего состава.
2. В процессе эксплуатации неоднократно превышался сервисный интервал замены.
3. Работа двигателя с постоянными частыми перегревами, что способствует закоксовыванию, а также иным отложениям.
4. В случаи перехода на другой тип масла, например с синтетики на полусинтетику.

Промывки для двигателя Ниссан Тиида бывают нескольких типов:

• Пятиминутные или семиминутные, способные очистить даже самые сложные отложения. Ими нужно пользоваться очень аккуратно, строго следовать инструкции, напечатанной на упаковке. Применять их рекомендуется только при крайней необходимости. Так как существует высокая вероятность вызвать преждевременный износ уплотнительных сальников. А также забить масленые каналы, частицами смытого нагара.
• Специальные составы, которые добавляются в масло за несколько сотен километров до предполагаемой замены. Являются более щадящими, но также существует вероятность засорения масленых каналов.
• Промывочное масло является наиболее щадящим методом очистки двигателя изнутри. Заливается такой состав после слива отработки, двигатель работает 15-20 минут, после чего жидкость с отложениями сливается. Отсутствие в составе промывки агрессивных присадок, бережно очищает мотор, но не способно удалить сильные загрязнения.
• Обычное масло, которое собираетесь использовать при замене. Этот способ не так популярен из-за его дороговизны.

Перед осуществлением промывки на Ниссан Тиида следует взвесить все плюсы и минусы. А также понимать, что полностью слить жидкость не получится. Часть ее останется в каналах, которая потом смешается с новым маслом.

Установка фильтра, залив новой моторной жидкости

Если система смазки Ниссан Тиида герметична и не требует ремонтных работ по устранению течи, можно переходить к заливу свежего масла. Кроме самого масла, для популярных бензиновых моторов потребуется новая прокладка-шайба для сливной пробки Nissan 11026-01M02 (1102601M02). А также оригинальный масляный фильтр Nissan 15208-9F60A (152089F60A). При желании можно посмотреть аналоги в интернете.

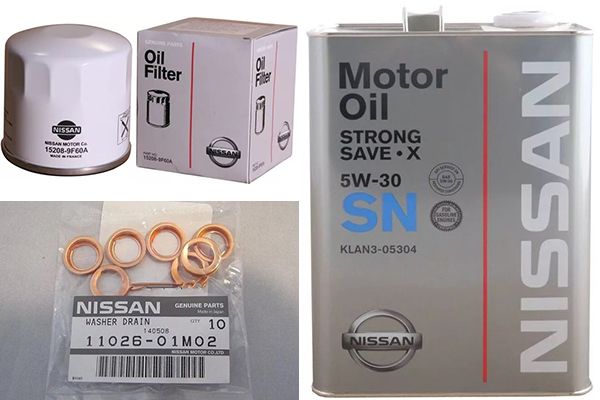

Расходные материалы

Когда все готово, переходим к заливу:

1. Ставим на место сливную пробку с новой шайбой.
2. Закручиваем и ставим на место масляный фильтр. Предварительно смазываем свежим маслом уплотнительное резиновое кольцо.
3. Заливаем новое масло в заливную горловину.
4. Проверяем уровень по щупу, он должен быть между отметками MIN и MAX.
5. Заводим мотор, даем ему поработать секунд 10-15, после чего глушим.
6. Спустя 5 минут проверяем уровень с помощью щупа, при необходимости доливаем.

Существует несколько мнений по поводу замены масленого фильтра. Многие автовладельцы советуют наполнять его новым маслом перед установкой. Однако в официальной инструкции по эксплуатации Ниссан Тиида. А также в информации от мировых производителей фильтров, рекомендуется просто смазывать уплотнительное кольцо.

Сброс сервисного интервала замены масла

При замене масла в двигателе своими руками, существует необходимость сброса межсервисного интервала, который высвечивается на панели приборов.

Для автомобилей Ниссан Тиида, необходимо проделать следующие действия:

1. Переводим ключ в положение ON для включения зажигания.
2. На панели приборов загорится индикация с пиктограммой гаечного ключа.
3. Зажимаем сервисную кнопку, расположенную на спидометре, и удерживаем ее в течении 3-х секунд. Либо пока пиктограмма гаечного ключа и значение сервисного пробега не начнут мигать.
4. После отпускания кнопки значение перестанет мигать, после чего появится надпись Good.

Если по каким-то причинам вы хотите изменить интервал замены, то следует краткосрочно продолжать нажимать кнопку. Одно нажатие увеличивает интервал на 1000 километров. Максимальное значение равняется 30 тысячам. Если установить значение 0, то при включении зажигания пиктограмма гаечного ключа, а также счетчик замены масла показываться не будут.

Особенности конструкции

Разработанный альянсом Renault-Nissan двигатель HR16DE получил следующие конструктивные особенности:

• блок цилиндров – для улучшения динамики авто выполнен из легкого сплава, внутри установлены «мокрые» гильзы;
• система впрыска – две форсунки на цилиндр;
• схема газораспределения – впускной и выпускной распредвалы уложены внутри ГБЦ, каждый из них управляет 2 клапанами по схеме DOHC;
• головка блока цилиндров – высота 125 мм, перекос 0,1 мм максимум;
• регулировка фаз – модернизация движков заключается в использовании гидромуфты на входном распредвалу, давление масла регулирует электромагнитный клапан;
• дроссельная заслонка – управляется электроникой от ЭБУ.

Блок цилиндров

Механизм газораспределения

Схема регулировки фаз гидромуфтой

Поскольку для разных автомобилей модельного ряда Nissan используются не одинаковые версии прошивки ЭБУ, необходимо изучить описание параметров до начала эксплуатации силового привода. Зато возможна самостоятельная форсировка и капремонт по мере необходимости.

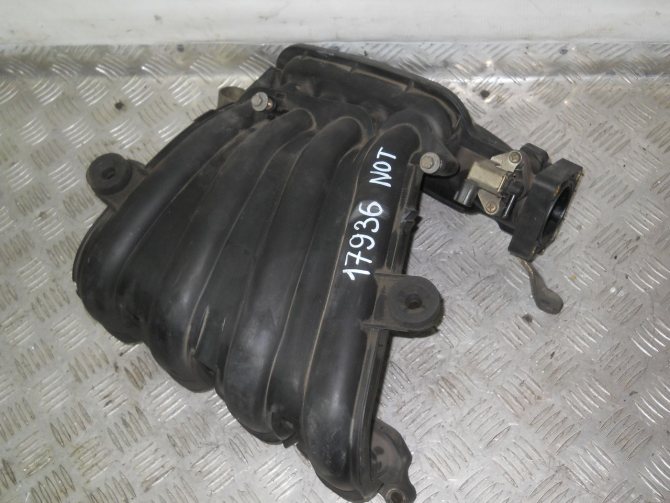

Впускной коллектор

За время выпуска мотора HR16DE руководство Ниссан не использовало атмосферных и турбированных модификаций, поскольку базовый вариант полностью устраивает разработчиков. При необходимости увеличить мощность или снизить эту характеристику для конкретного рынка меняются заводские настройки, которые пользователь может восстановить самостоятельно перепрошивкой версии программного обеспечения бортового компьютера.

Особенности двигателя HR16DE/H4M

В блоке цилиндров установлено два распредвала и четыре клапана на каждый цилиндр. Привод распредвалов осуществляется бесшумной цепью с автоматическим натяжителем, которая рассчитана на весь срок службы мотора.

Тепловые зазоры в приводе клапанов регулируются подбором толкателей (гидрокомпенсаторы отсутствуют). Масляный насос находится в верхней части поддона двигателя, и приводится цепью. Основной и дополнительный каталитические нейтрализаторы расположены в приемной трубе.

Двигатель HR16DE/H4M оборудован системой автоматического изменения фаз газораспределения, которая улучшает наполнение цилиндров двигателя на всех режимах работы. Для этого фазорегуляторы поворачивают звездочки распредвалов впускных клапанов относительно самих валов. Фазорегуляторами управляет гидропривод, в котором используется давление масла их системы смазки двигателя. Поступлением масла управляет электромагнитный клапан изменения фаз, который, в свою очередь управляет ЭБУ (электронный блок управления двигателем).

Вспомогательные агрегаты (генератор и насос системы охлаждения, компрессор кондиционера) приводятся в действие поликлиновым ремнем. На каждый цилиндр ставятся по две форсунки, повысилась экономия топлива, немного увеличилась мощность, снизились холостые обороты.

Таким образом, можно выделать основные преимущества и недостатки этого силового агрегата:

• цепной привод ГРМ (нет необходимости в замене)
• есть система автоматического изменения фаз газораспределения
• две форсунки на цилиндр
• отсутствие гидрокомпенсаторов (придется регулировать клапана каждые 80 тыс.к.м.)
• замена свечей — со снятием впускного коллектора (инструкция)

Двигатель HR16DE/H4M также устанавливается на иномарки: Nissan Note, Nissan Tiida, Nissan Qashqai, Nissan Sentra, Nissan Juke и др. Он хорошо зарекомендовал себя среди владельцев этих машин и является среднестатистическим мотором.

А какие отзывы о двигателе HR16DE/H4M можете оставить вы? Стоит ли рассматривать этот силовой агрегат от Renault-Nissan вместо ВАЗовских моделей? Напомним, на динамометрическом стенде этот мотор подтвердил заявленную производителем мощность. Более детально ознакомится с отечественными двигателями можно из этих статьей (ВАЗ 21129 1,6л и 106л.с., ВАЗ 21179 1,8 л и 122л.с.).

Ключевые слова: двигатель lada xray | двигатель лада веста

101

5

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

• Продажи автомобилей LADA рухнули в апреле 2020 года

• Предписание АвтоВАЗа в случае проблем с АМТ автомобилей Лада

• Большой отзыв о Лада Гранта за 5 лет эксплуатации в парке «Зарулем»

• Как снять центральную консоль (накладку панели) Лада Приора

Плюсы и минусы

Основными преимуществами мотора HR16DE для владельцев машин, в которых он является силовым агрегатом, можно считать такие:

• экологичность не ниже Евро-4/5;
• экономичный расход рабочих жидкостей и топлива;
• возможность использования бензина с октановым числом 91 (АИ-92);
• реальный эксплуатационный ресурс более 400 000 км пробега;
• высокоресурсное навесное оборудование;
• возможность самостоятельного атмосферного и турбо тюнинга.

Две форсунки на цилиндр

Условными минусами являются громкий звук работы цепи и необходимость регулировки тепловых клапанных зазоров через 30000 км пробега. С другой стороны, это резко упрощает конструкцию, повышает ремонтопригодность и снижает эксплуатационный бюджет.

Список моделей авто, в которых устанавливался

Разработан конструкторами альянса Рено-Ниссан атмосферный рядный мотор HR16DE для следующих моделей Nissan:

• Juke – мини-кроссовер;
• Sentra – экспортный вариант седана Sunny;
• Qashqai – городской кроссовер;
• Tiida – седан и хетчбэк;
• Note – субкомпактвэн;
• NV200 – фургон и минивн LCV-класса;
• Versa – хетчбэк и седан для Северной Америки;
• Grand Livina – компактвэн для Малазии;
• Latio – седан В-класса для Малазии;
• Bluebird Sylphy – переднее и полноприводный седан С-класса для Китая и Тайланда;
• Cube – субкомпактвэн для Европы;
• Wingroad – грузопассажирсий авто;
• Micra – хетчбэе английского производства.

Французский партнер альянса Renault-Nissan владеет акциями АвтоВАЗа, поэтому устройство ДВС HR16DE смогли оценить владельцы отечественного автопрома:

• Renault Logan – компактный седан, пикап, универсал и минивэн;
• Lada X-Ray – хетчбэк-кроссовер;
• Lada Vesta – пятидверный универсал и четырехдверный седан.

Nissan Cube

Создан мотор для серьезных нагрузок и тяжелых эксплуатационных условий, в том числе городского цикла и бездорожья.

На какие модели авто ставится HR16DE

Регламент обслуживания HR16DE 1,6 л/110 л. с.

Учитывая характеристики двигателя и эксплуатационные условия РФ, производитель разработал следующих график ТО:

• ресурс цепи ГРМ составляет от 150000 км, ремней привода навесного оборудования — от 50000 км;
• жидкость в системе охлаждения подлежит замене после 50000 км;
• фильтр и моторное масло следует менять через 10000 пробега;
• вентиляцию картера следует прочищать после 20000 км;
• ресурс воздушного фильтра ограничен 1 годом или 20000 пробега, топливного фильтра 30000 км;
• свечи рассчитаны на 20 – 30 тысяч пробега, АКБ примерно на 5 лет.

Замена цепи ГРМ и маслонасоса

В зависимости от того, в каких условиях эксплуатируется двигатель HR16DE, выпускной коллектор начинает прогорать через 40 – 70 тысяч пробега.

Обзор неисправностей и способы их ремонта

Во время обрыва или перескока звеньев цепи ГРМ мотор HR16DE поршнями без цековок на торцевой поверхности гнет клапана. Другими неисправностями обычно являются посторонние звуки:

Ремонт HR16DE

Производитель Nissan отзывал реализованную партию машин из-за дефектного реле блока зажигания. В остальном силовой привод нареканий не вызывает.

Основные проблемы и неисправности

• Вввиду отсутствия гидрокомпенсаторов периодически требуется регулировка теплового зазора клапанов;
• Если из-под капота доносится свист, то пришло время проверить натяжение ремня генератора;
• Большой масложор обычно указывает на необходимость замены маслосъемных колец;
• Иногда раньше времени вытягивается цепь привода ГРМ, поэтому следует периодически проверять ее состояние;
• Появление сильных вибраций двигателя может свидетельствовать о плохом состоянии его опор;
• У первых двигателей возникали проблемы с пуском в сильный холод, однако сейчас этот вопрос вроде бы не актуален.
