Притирка клапанов своими руками — несложная процедура при условии, что автовладелец до этого имел опыт выполнения ремонтных работ. Для проведения притирки седел клапанов понадобится ряд инструментов и материалов, среди которых притирочная паста, устройство для демонтажа клапанов, дрель (шуруповерт), керосин, пружина, по диаметру проходящая в отверстие седла клапана. По времени притирка клапанов двигателя — процедура достаточно затратная, поскольку для ее выполнения необходимо произвести демонтаж головки блока цилиндров.

Что такое притирка и для чего она нужна

Притирка клапанов — это процесс, обеспечивающий идеальное прилегание впускного и выпускного клапана в цилиндрах двигателя на их посадочных местах (седлах). Обычно притирка выполняется при замене клапанов на новые, или же после выполнения капитального ремонта двигателя. В идеале притертые клапана обеспечивают максимальную герметичность в цилиндре (камере сгорания). Это, в свою очередь, обеспечивает высокий уровень компрессии, коэффициент полезного действия мотора, его нормальную работу и технические характеристики.

Другими словами, если не притереть новые клапана, то часть энергии сгоревших газов, будет безвозвратно потеряна вместо того, чтобы обеспечить должную мощность двигателю. При этом наверняка увеличится расход топлива, а мощность мотора однозначно уменьшится. Некоторые современные автомобили оборудованы системой автоматического контроля за формой клапанов. Она попросту стачивает клапан, поэтому необходимость в ручной притирке отпадает.

Как проверяется правильность теплового зазора

Для проведения такой работы вам понадобятся два щупа (0,2 мм и 0,35 мм) и гаечные ключи.

• Если зазор между клапанами и распределительным валом выставлен правильно, то двигатель работает в устойчивом режиме, так как этот процесс ничем не затруднен. В тех случаях, когда во время работы двигателя на холостых оборотах, появляются посторонние шумы, которые исчезают, если увеличить частоту вращения коленвала, значит пришло время для проверки зазоров между стержнями клапанов и кулачками распредвала.
• Проверка необходимых параметров проводят только на остывшем двигателе.
• Перед тем, как проверить клапана на холодном двигателе, необходимо будет снять клапанную крышку, которая находится на головке блока цилиндров.
• После этого коленчатый вал должен быть установлен в верхней мертвой точке первого цилиндра. Ориентиром в этом случае служит «бегунок» прерывателя-распределителя. Он должен будет показывать направление в сторону контактной клеммы первого цилиндра.
• Если все выставлено правильно, тогда оба клапана первого цилиндра должны быть полностью закрыты. Зазор впускного клапана проверяете щупом на 0,2 мм, а зазор выпускного проверяете щупом на 0,35 мм.
• Большой зазор выпускного клапана, по сравнению с впускным, вовсе не случаен. Дело в том, что отработанные газы, выходящие через выпускной клапан, имеют высокую температуру, которая данную деталь разогревает сильнее. А это, способствует большему расширению клапана.
• Как проверить клапана второго цилиндра? Для этого коленчатый вал необходимо повернуть на 180 градусов. После этого, точно таким же способом, проверяются зазоры впускного и выпускного клапанов у второго цилиндра.
• Аналогичным образом происходит проверка клапанов у третьего и у четвертого цилиндра.
• Если вы обнаружили несоответствующие зазоры между кулачком распределительного вала и клапанами, то производится их регулировка.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

• Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
• Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
• Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.

• Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
• Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
• «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
• Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
• Растворитель. Нужен для очистки рабочих поверхностей.
• Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

• Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
• Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
• Контактная или газовая сварка.
• Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

• С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
• С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
• Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
• В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
• Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

В настоящее время подобное приспособление заводского изготовления можно найти во многих интернет-магазинах. Однако проблема заключается в том, что цена на них явно завышена. Но если автовладелец не хочет выполнять процедуру изготовления самостоятельно — можно вполне купить приспособление для притирки клапанов.

О жидких невесомых аргументах (о керосине)

Керосин используют в качестве топлива ракет, осветительных и бытовых приборов, как лекарство и много где ещё… Керосином проверяют сварные швы трубопроводов работающих под давлением. Под большим и что важно ПОСТОЯННЫМ

давлением. Испытание керосином заключается в следующем. Сторону сварного соединения, доступную для осмотра, окрашивают водной суспензией мела или каолина. Для быстрого высыхания суспензию рекомендуется наносить на не остывший после сварки шов, когда температура его снизится примерно до 50-70°С. После высыхания суспензии противоположную сторону соединения два-три раза тщательно смачивают керосином. Способность керосина проникать через мельчайшие неплотности швов объясняется его неполярностью, высокой смачивающей способностью, малой вязкостью, а также способностью растворять масляные пленки и пробки, могущие закупорить неплотности. При взаимодействии неполярных жидкостей (керосина и других углеводородов) со стенками неплотности вязкость пристенных и центральных слоев жидкости одинакова. Поэтому, несмотря на то что вязкость воды в два раза меньше вязкости керосина, последний вследствие своей неполярности лучше проникает в микронеплотности. С помощью керосина можно обнаружить неплотности диаметром до нескольких десятитысячных долей миллиметра. Желающие могут ознакомится со статьёй «Испытания на свариваемость «.

Для труб керосин годится, почему для клапанов его не использовать? Резонный вопрос. Дело вот в чём, в трубопроводе давление постоянное, и через микропоры шва содержимое из тубы будет выливаться, испаряться итд. В двигателе другое дело.

Рассмотрим режим холостого хода. Допустим холостые обороты 900 в минуту. Это значит что в одном цилиндре за минуту проходит 450 рабочих ходов. 450 ходов за 60 секунд это 7,5 рабочих хода в секунду. 1 рабочий ход протекает в среднем за 0,133 секунды. При оборотах 3000 в минуту рабочий ход проходит примерно за 0,04 секунды. При такой частоте совершения событий, клапан просто должен быть в седле, и естественно рабочие поверхности седла и клапана должны быть соосны. Скорость нарастания давления настолько высока, что необходимая герметичность соединения достигается прижимом клапана к седлу за счёт газовых сил сама собой, просто от протекания процесса.

Это конечно экзотика, но в двигателях с десмодромным замыканием кинематической цепи привода клапанов никакой речи о применении керосина нет, там попросту нет клапанных пружин. Удержание клапана в закрытом состоянии на стадии пуска происходит за счёт сил инерции самого клапана, а при работе к ним присоединяются и газовые силы. Но это уже тема отдельного разговора.

От правильной работы газораспределительного механизма автомобиля зависит его комфортность эксплуатации. Одна из ключевых роль в этом процессе отводится впускным и выпускным клапанам. Они должны плотно прилегать к своим седлам на головке блока цилиндров, чтобы в камере сгорания создавалось соответствующее давление.

Чтоб проверить герметичность клапанов нужно:

— набор плоских щупов; — керосин; — специальный шаблон или широкая слесарная линейка; — притирочная паста; — приспособление для притирки клапанов.

Проверьте герметичность сопряжения клапана и его седла на головке блока цилиндров (ГБЦ). Для этого снимите ее. Очистите ГБЦ и корпус подшипников от нагара и грязи и нагара, отмойте ее от масляных отложений, удалите металлической щеткой со стенок камер сгорания отложения.

Осмотрите внимательно головку блока цилиндров и корпус подшипников. Они должны быть целыми, без трещин. Осмотрите рабочие поверхности опор распределительного вала, корпуса подшипников и стенки посадочных отверстий гидротолкателей, задиры и следы наволакивания металла не допускаются. Седла и направляющие клапанов должны плотно сидеть в теле ГБЦ. Их смещение при работе ГРМ не допустимо. Седла и клапана не должны иметь следов прогорания и трещин.

Проверьте плоскостность ГБЦ специальным шаблоном. Если его нет, то можно проверить ее с помощью широкой слесарной линейки. Для этого приложите ее ребром по диагонали к нижней привалочной плоскости головки блока. Убедитесь в отсутствии зазора между ней и ребром линейки. Он может наблюдаться как по краям, так и в средней части плоскости. Замерьте зазор по обеим диагоналям плоскими щупами. Максимально допустимое значение — 0,1 мм. Если размер больше допустимого, то следует профрезеровать привалочную плоскость или замените ее.

Проверьте герметичность головки блока цилиндров. Для этого заглушите на ее торцевой поверхности окно подачи охлаждающей жидкости к термостату. Переверните головку и заполните керосином ее внутреннюю рубашку охлаждения керосином.

Убедитесь в отсутствии утечки керосина из ГБЦ. Если она обнаружена, а также когда на привалочной поверхности имеются раковины, то можно либо отремонтировать головку блока, воспользовавшись холодной сваркой, либо заменить ее.

Проверьте герметичность клапанов головки блока цилиндров. Для этого положите ее на горизонтальную поверхность привалочной плоскостью вверх. Заполните камеры сгорания головки блока цилиндров керосином и подождите несколько минут. Понижение уровня будет означать негерметичность одного или обоих клапанов.

Устраните негерметичность клапанов их притиркой к седлу, если на нем и тарелке клапана нет трещин и механических повреждений. Для этого снимите маслосъемный колпачок с клапана. Вытащите клапан из направляющей втулки. Нанесите на рабочую его часть притирочную пасту, обычно применяют «Алмазную». Установите клапан в ГБЦ и закрепите на его стержне приспособление для притирки.

Прижмите клапан к седлу, поверните его из стороны в сторону. Примерно после 10-15 движений разверните его на 90° и продолжите процесс. Притирку проводите до образования равномерной поверхности на седле и тарелке клапана. Удалите остатки притирочной пасты с обоих элементов. Установите клапан на место в обратном порядке. Замените маслосъемные колпачки.

Как поставить машину на учет без прописки

Каждый автомобилист должен обязательно следить за исправностью газораспределительного механизма, который ключевым образом влияет на работоспособность всего двигателя в целом. Основным из ключевых элементов данной системы являются клапана. Они в большей мере подвержены разнообразным механическим и термическим воздействиям, поэтому постоянно существует угроза выхода их из строя. В связи с этим каждый автовладелец должен знать, как проверить герметичность клапанов, чтобы самостоятельно на ранней стадии выявить существующие проблемы.

Основная проблема заключается в том, что металлические детали газораспределительного механизма постоянно находятся под воздействием высоких температур, из-за чего происходит постоянное расширение и сжатие. Для компенсации предусмотрены небольшие зазоры между кулачками распределительного вала и непосредственно самими клапанами. Правильные размеры этого зазора и герметичность клапанов становятся важнейшими критериями корректной работы.

Методы притирки клапанов

Способов притирки клапанов на самом деле существует два — ручной и механизированный. Однако ручная притирка — процесс трудоемкий и затратный по времени. Поэтому лучше пользоваться так называемым механизированным методом, с использованием дрели или шуруповерта. Однако разберем один и другой метод по порядку.

Вне зависимости от выбранного метода притирки в первую очередь необходимо выполнить демонтаж клапанов из головки блока цилиндров (она должна быть также предварительно демонтирована). Чтобы извлечь клапана из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов. Для этого пользуются специальным приспособлением, после чего вынуть из тарелок пружин «сухари».

Ручной метод притирки

Чтобы выполнить притирку клапанов двигателя автомобиля, необходимо следовать приведенному ниже алгоритму:

• После демонтажа клапана необходимо хорошенько очистить его от нагара. Для этого лучше воспользоваться специальными чистящими средствами, а также абразивной поверхностью с тем, чтобы тщательно убрать с поверхности налет, смазку, грязь.
• Нанести на фаску клапана сплошной тонкий слой притирочной пасты (для начала используют крупнозернистую пасту, а потом — мелкозернистую).

• В случае, если используется описанное выше самодельное приспособление для притирки, то его необходимо вставить клапан в его седло, перевернуть головку блока цилиндров, и надеть держатель на стоящий в клапанной втулке и смазанный притирочной пастой клапан. Далее нужно закрутить болт с тем, чтобы закрепить клапан в трубе как можно крепче.
• Потом нужно вращать притирочное приспособление вместе с клапаном попеременно в обе стороны на половину оборота (примерно на ±25°). Через одну-две минуты необходимо поворачивать клапан на 90° по или против часовой стрелки, повторять обратно-поступательные движения по притирке. Клапан необходимо притирать, периодически прижимая его к седлу, а потом отпуская, повторять процедуру циклически.
• Ручную притирку клапанов необходимо выполнять до появления на фаске матово-серого ровного однотонного пояска. Его ширина составляет около 1,75…2,32 мм для впускных клапанов, и 1,44…1,54 мм для выпускных клапанов. После притирки матово серый поясок соответствующего размера должен появиться не только на самом клапане, но и на его седле.
• Другим признаком, по которому можно косвенно судить, что притирку можно заканчивать, является изменение звука процедуры. Если в начале притирания он будет чисто «металлическим» и громким, то ближе к концу звук будет более приглушенным. То есть, когда трется не металл по металлу, а металл по матовой поверхности. Обычно процесс притирки занимает 5…10 минут (зависит от конкретной ситуации и состояния клапанного механизма).
• Обычно притирку выполняют с использованием паста разной зернистости. Сначала используют крупнозернистую пасту, а потом — мелкозернистую. Алгоритм их использования одинаковый. Однако вторую пасту можно использовать лишь после того, как будет хорошо зашлифована и затвердеет слой первой пасты.
• После выполнения притирки необходимо тщательно протереть непосредственно клапан и его седло чистой ветошью, а также можно промыть поверхность клапана с тем, чтобы удалить с его поверхности остатки притирочной пасты.
• Проверить качество притирки путем проверки концентричности расположения тарелки клапана и его седла. Для этого необходимо нанести на фаску головки клапана тонкий слой графита карандашом. Далее помеченный клапан нужно вставить в направляющую втулку, слегка прижать к седлу, после провернуть. По полученным следам графита можно судить о концентричности расположения клапана и его седла. Если притирка хорошая, то от одного поворота клапана все нанесенные черточки сотрутся. Если этого не произошло — притирку необходимо повторить до выполнения указанного условия. Однако полную проверку выполняют другим методом, описанным ниже.
• По завершении выполнения притирки клапанов все рабочие поверхности деталей промывают керосином с целью удаления остатков притирочной пасты и грязи. Ножку клапана и втулку смазывают моторным маслом. Далее клапана устанавливают на их посадочные места в головке блока цилиндров.

РЕМОНТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

РЕМОНТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ПРЕДУПРЕЖДЕНИЕ

Головку блока цилиндров заменяют с корпусами подшипников в сборе, так как они обрабатываются совместно.

Вам потребуются: ключи «на 13», «на 17», «на 21», свечной ключ, отвертка, круглогубцы (пинцет), приспособление для сжатия клапанных пружин.

1. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

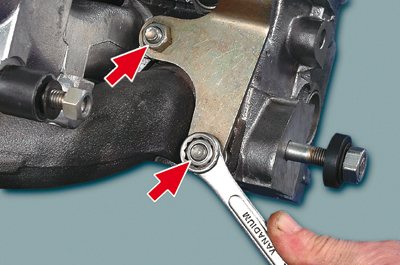

2. Отверните две гайки крепления и снимите рым.

3. Отверните на один-два оборота гайку крепления и снимите кронштейн подводящей трубы водяного насоса.

4. Выверните винт крепления держателя топливных трубок и снимите держатель.

5. Отверните три гайки крепления ресивера и две гайки крепления кронштейна топливных трубок.

6. Снимите кронштейн топливных трубок.

7. Отверните оставшиеся две гайки крепления ресивера.

8. Ослабьте затяжку гайки крепления кронштейна ресивера.

9. Снимите ресивер.

10. Отверните три гайки крепления кронштейна ресивера и снимите кронштейн.

11. Отверните четыре гайки крепления впускной трубы.

12. Снимите впускную трубу.

13. Отверните две гайки крепления выпускного коллектора и снимите коллектор.

14. Аккуратно снимите две прокладки впускной трубы и выпускного коллектора.

ПОЛЕЗНЫЙ СОВЕТ

Даже если прокладки не повреждены и несильно обжаты, их лучше заменить и не использовать вторично.

15. Установите головку блока цилиндров корпусами подшипников вверх, подложив под нее деревянные прокладки, чтобы не повредить клапаны.

16. Отверните две гайки иболт крепления задней крышки головки блока и снимите крышку. Обратите внимание на то, что под головкой болта установлено уплотнительное кольцо.

17. Выверните свечи зажигания.

18. Отверните равномерно четыре гайки крепления переднего А и шесть гаек крепления заднего Б корпусов подшипников распределительного вала и снимите шайбы. Затем снимите оба корпуса.

19. Если шпонка в пазу распределительного вала сидит неплотно, выньте ее, чтобы не потерять.

20. Снимите распределительный вал с головки блока.

21. Снимите сальник с распределительного вала.

22. Выньте толкатели клапанов вместе с регулировочными шайбами А.

ПРЕДУПРЕЖДЕНИЕ

Вынув очередной толкатель, промаркируйте его и регулировочную шайбу порядковым номером, чтобы при сборке установить их на свои места. Без необходимости не вынимайте регулировочные шайбы из толкателей, чтобы не перепутать их.

23. Очистите камеры сгорания от нагара. Осмотрите головку блока. Если на ней есть трещины или следы прогара в камерах сгорания, замените головку. Уберите заусенцы и забоины на плоскости головки блока.

24. Проверьте плоскостность поверхности, прилегающей к блоку цилиндров. Для этого поставьте линейку ребром на поверхность головки сначала по середине вдоль, а затем по диагоналям и щупом измерьте зазор между плоскостью головки и линейки. Замените головку, если зазор превысит 0,1 мм.

25. Для проверки герметичности головки блока отверните две гайки крепления, снимите выпускной патрубок системы охлаждения.

26. Заглушите отверстие в головке блока под выпускной патрубок. Это можно сделать, например, установив глухую прокладку из плотного картона под патрубок и завернув гайки его крепления.

27. Залейте керосин в каналы водяной рубашки. Если уровень керосина понижается, значит, в головке есть трещины и ее надо заменить. После проверки не забудьте снять картонную прокладку.

28. Проверьте состояние опорных поверхностей под шейки вала на головке блока и корпусах подшипников. Если хотя бы на одной из них есть следы износа, задиры или глубокие риски, замените головку и корпуса подшипников.

29. Промойте масляные каналы. Для этого заглушите вертикальный масляный канал со стороны камеры сгорания (канал находится между 3-м и 4-м цилиндрами)…

30. …залейте бензин в масляные каналы во всех опорах распределительного вала и выдержите 15–20 мин. Вылейте бензин, выньте заглушку и окончательно промойте каналы бензином с помощью груши.

31. Для проверки герметичности клапанов залейте керосин в камеры сгорания. Если в течение 3 мин керосин не просочится из камер сгорания, клапаны герметичны. В противном случае притрите (см. «Притирка клапанов») или замените клапаны.

ПРИМЕЧАНИЕ

Привод клапанов состоит из следующих деталей:

1, 2–клапаны; 3–наружная пружина; 4–внутренняя пружина; 5–верхняя тарелка; 6–сухарь; 7–нижняя тарелка. Для замены или притирки клапанов все детали

нужно снять с головки блока цилиндров.

32. Установите под снимаемый клапан подходящий упор, например подшипник А.

33. Установите приспособление для сжатия пружин клапанов и сожмите пружины клапана. Выньте с помощью отвертки или пинцета два сухаря.

34. Выньте верхнюю тарелку пружины, наружную и внутреннюю пружины клапана. Аналогично выньте сухари, тарелки и пружины остальных клапанов.

35. Промаркируйте клапаны номерами цилиндров, например накерните.

36. Подтолкнув клапаны снизу, выньте их из головки блока.

37. Снимите маслосъемные колпачки приспособлением или пассатижами (см. «Замена маслосъемных колпачков»).

38. Снимите нижние тарелки пружин клапанов.

39. Очистите нагар с клапанов подходящим инструментом (например, металлической щеткой). Затем внимательно осмотрите клапаны.

40. Замените клапаны со следующими дефектами: глубокие риски и царапины на рабочей фаске А, трещины, деформация стержня В клапана, коробление тарелки Б клапана, следы прогара. Неглубокие риски и царапины на рабочей фаске можно вывести притиркой клапанов (см. «Притирка клапанов»).

41. В специализированной мастерской рабочую фаску клапанов с повреждениями, которые невозможно вывести притиркой, можно прошлифовать на специальном станке. При шлифовке надо выдержать размеры, указанные на рис. 4.8.

42. Проверьте состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п. Седла клапанов можно заменить в специализированной мастерской. Незначительные повреждения (мелкие риски, царапины) можно удалить притиркой клапанов (см. «Притирка клапанов»).

43. Более значительные дефекты седел клапанов устраняются шлифовкой. При шлифовке выдержите размеры, указанные на рис. 4.9. Седла рекомендуется шлифовать в специализированной мастерской.

Рис. 4.8.

Размеры тарелок клапанов

Рис. 4.9.

Размеры седел клапанов: а–седло впускного клапана; б– седло выпускного клапана; I–новое седло; II–седло после ремонта

44. Имея слесарный навык, можно сделать это вручную с помощью набора специальных фрез. Вначале обрабатывается фаска а (рис. 4.10) под углом 15°, затем фаска б под углом 20° и фаска в под углом 45°.

После шлифовки необходимо притереть клапаны (см. «Притирка клапанов»).

45. Проверьте состояние наружной и внутренней пружин клапанов. Замените пружины искривленные, поломанные или стрещинами.

46. Для проверки упругости наружной пружины измерьте ее высоту в свободном состоянии (рис. 4.11), а затем под двумя различными нагрузками. Если пружина не соответствует требуемым параметрам, замените ее.

Рис. 4.10.

Места обработки фасок седел клапанов

Рис. 4.11.

Параметры проверки наружной пружины

Рис. 4.12.

Параметры проверки внутренней пружины

47. Для проверки упругости внутренней пружины измерьте ее высоту в свободном состоянии, а затем под двумя различными нагрузками (рис. 4.12). Если пружина не соответствует требуемым параметрам, замените ее.

48. Осмотрите толкатели клапанов. Если на рабочей поверхности А толкателя есть задиры, царапины и пр., замените толкатели. На рабочих поверхностях регулировочных шайб Б не должно быть задиров, забоин, царапин, следов ступенчатого или неравномерного износа металла. При таких дефектах шайбы надо заменить. На шайбах допускаются концентрические следы приработки с кулачками распределительного вала.

49. Проверьте зазоры между направляющими втулками и клапанами.

Рис. 4.13.

Размеры клапанов и ихнаправляющих втулок

Зазоры между клапаном и направляющей втулкой, мм:

номинальный зазор для впускных клапанов . . .0,022–0,055

номинальный зазор для выпускных клапанов . . . . .0,029–0,062

предельно допустимый зазор для впускных и выпускных клапанов . . . . . . .0,3

Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана (рис. 4.13). Проверку зазора рекомендуется выполнять в специализированной мастерской, так как для измерения диаметра втулок нужен специальный инструмент (нутромер).

50. Если зазор не достиг предельно допустимого, можно попробовать устранить его заменой клапана. Если это не удается или зазор превышает предельно допустимый, замените направляющую втулку. Для этого выпрессуйте со стороны камеры сгорания дефектную втулку специальной оправкой.

51. В запасные части поставляются втулки со стопорными кольцами А. Наружный диаметр втулки увеличен, диаметр отверстия под клапан уменьшен.

52. Смазав втулку моторным маслом, вставьте ее в специальную оправку и запрессуйте со стороны распределительного вала до упора стопорного кольца в головку блока.

Разверните отверстие во втулке с помощью развертки до 8,022–8,040 мм для впускных клапанов и до 8,029–8,047 мм для выпускных.

53. Если устанавливается старый клапан, снимите заусенцы с проточек под сухари. После этого необходимо притереть клапан к седлу (см. «Притирка клапанов»).

54. Установите клапаны в головку блока в соответствии с ранее сделанной маркировкой, предварительно смазав их стержни моторным маслом.

55. Установите нижние тарелки пружин клапанов.

56. Установите маслосъемные колпачки (см. «Замена маслосъемных колпачков»).

57. Замените распределительный вал, если на его шейках и кулачках появились следы износа, задиры и глубокие риски. В мастерских, оборудованных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительного вала (оно не должно превышать

0,02 мм) и зазор между отверстиями опор и шейками распределительного вала, который не должен превышать 0,2 мм (зазор для новых деталей 0,069–0,11 мм).

58. Установите распределительный вал и корпуса подшипников (см. «Замена маслосъемных колпачков»).

59. Установите прокладки, выпускной коллектор и впускную трубу. Обратите внимание, что под гайками (4 шт.), крепящими одновременно впускную трубу и выпускной коллектор, установлены шайбы А большего диаметра, чем шайбы Б под остальными гайками…

60. …а под гайками крепления кронштейна ресивера шайбы не устанавливаются.

61. Установите головку на блок цилиндров (см. «Замена прокладки головки блока цилиндров»), проверьте зазоры в приводе клапанов и при необходимости отрегулируйте их (см. «Регулировка зазоров в приводе клапанов»).

Вернуться в оглавление

Все права на фото и текстовые материалы принадлежат ООО «Издательский Дом Третий Рим»

Как проверить притирку клапанов

По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.

Метод первый

Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.

Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).

Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.

Как очистить нагар на клапанах

Очистку клапанов от нагара нужно выполнять периодически и регулярно. И делать это желательно, не дожидаясь, когда количество сажи будет критичным. В настоящее время существует два общих метода по устранению нагара на клапанах — без разборки и с демонтажом впускного коллектора. В первом случае это делается при помощи специальных химических составов, во втором — в специальных автосервисах, имеющих соответствующее оборудование. Однако необходимо понимать, что при помощи упомянутых очистителей можно избавиться лишь от незначительного количества нагара, или использовать эти средства в профилактических средствах. Если же количество сажи критично, то никакие средства для чистки нагара на клапанах не помогут, и необходимо обратиться за помощью на станцию технического обслуживания.

Но как убрать нагар на клапанах? В идеале для удаления нагара необходимо демонтировать головку блока цилиндров, и в частности, клапана. Это обеспечит их качественную очистку. Что касается отмывания нагара от их поверхности, то для этого используют специальные средства, предназначенные для этого. В особо тяжелых случаях используют точило и даже токарные станки (если нагар «закаменел»). Однако такими процедурами, как правило, занимаются мастера в автосервисах в силу их сложности и необходимости использования дополнительного оборудования. Рядовым же автовладельцам можно порекомендовать лишь специальные химические средства.

Когда делать притирку

Традиционно целесообразно выполнять рассматриваемую процедуру после выполнения полноценного ремонта мотора или при замене поршневых колец. Следующая поэтапная инструкция позволит понять, пришло ли время притереть клапана.

1. Снимите ГБЦ и установите её так, чтобы тарелки были направлены вверх. Поверхность должна быть максимально ровной.
2. Налейте керосин или бензин в камеры сгорания.
3. Измерьте уровень и оставьте ГБЦ в таком состоянии на 12 часов.
4. Через 12 часов проведите повторный замер, и если уровень залитого вещества не изменился за этот период, притирать клапана не нужно.
5. Если количество вещества частично уменьшилось, остаётся определить пропускающий клапан. Поможет обнаружение очагов влаги и сырости в одном из коллекторов.

Другой способ проверки предполагает установку головки в боковое положение, течь оценивается со стороны тарелок. В остальном процедура аналогична.

Способы притирки

Так как правильно притереть клапана можно разными способами, стоит ознакомиться с каждым из них. Разница между упомянутыми далее способами существенная: использование станка даёт наиболее точный результат, тогда как вручную притирать клапана достаточно сложно и долго, а качество выполненных работ наименее высокое.

Станки

Максимальной точности нарезки и сопряжения седла и фаски клапана можно добиться только посредством жёсткой центровки детали, и без станка в данном случае не обойтись. В итоге профиль качественно нарезается и отличается высокой точностью. Дополнительные манипуляции при такой процедуре не нужны, кроме сборки ГБЦ и предварительной промывки клапанов.

Ручные фрезы

Так как притереть клапана в домашних условиях можно и без высокоточного станка, стоит рассмотреть метод с использованием ручной фрезы. Диаметр такого инструмента может быть разным, а подбирать его следует с учётом конкретной модели двигателя. Необходимо на сёдлах вырезать три фаски под углом в 60, 45 и 30 градусов. Помните, что данный метод применим исключительно для обработки старых деталей.

Верстак и трубка с Т-образной ручкой

Рассматриваемый метод принято считать наиболее трудоёмким и долгим, зато он способен обеспечить достойный уровень качества. Рассмотрим этапы процесса:

1. Подготовьте трубку с ручной Т-образной формы и отверстием, куда стержень клапана без проблем войдёт.
2. Сбоку конструкции создайте отверстие и нарежьте резьбу, вкрутите болт. Клапан должен фиксироваться максимально прочно и надёжно.
3. Разберите ГБЦ, установите на верстак. Не забывайте о надёжности фиксации.
4. Вставьте клапан в отведённый для него участок и закрепите собранную ранее конструкцию на другом его конце.
5. Пасту на данном этапе следует применить для обработки области соприкосновения с седлом.
6. Воспользуйтесь сконструированным приспособлением для перемещения клапана, чтобы просвет исчез полностью.
7. Периодически меняйте направление круговых движений, параллельно дополнительно обрабатывайте зону клапана абразивной пастой.
8. О высоком качестве выполненной работы будет свидетельствовать полоса с матовой поверхностью, которую вы найдёте на главных составляющих элементах клапана. Ширина дорожки должна ориентировочно составлять 1,5 мм.

Результат проделанной работы может вас разочаровать, в некоторых случаях это будет вполне логично. Например, если ранее сёдла были криво прирезаны или на рабочих фасках заметны существенные дефекты.

Приобретение новых деталей станет единственным решением проблемы.

Выбор пасты

Выбор абразивных паст для притирки в современных магазинах может повергнуть в шок любого водителя-новичка. О цене речь не пойдёт, поскольку выбор по данному параметру полностью зависит от возможностей и личных предпочтений покупателя. Такие факторы, как состав и зернистость более важные, поэтому их и стоит рассмотреть:

1. Новичкам лучше отказаться от использования крупнозернистых паст, иначе малейшая оплошность приведёт к дефектам седла и фаски. Средний уровень зернистости предпочтителен, если речь идёт об основной обработке, а мелкая зернистость нужна для шлифовки.
2. Зачастую комплектация предполагает наличие двух ёмкостей с пастами с составами разной зернистости.
3. Если вы не позаботились о покупке пасты, можно приготовить её самостоятельно. Для этого подберите наждачную бумагу с минимальным уровнем зернистости и снимите абразив, смешайте полученный порошок со смазочным материалом. Пасту ГОИ используйте на завершающем этапе для финишной обработки поверхности. Смешивать её стоит так же, как и в случае с порошком абразива. Сразу стоит упомянуть о том, что качество притирки будет на порядок ниже, чем при использовании магазинных абразивов.
