Что такое ремень ГРМ? Обрыв ремня ГРМ

Что такое ГРМ в автомобиле?

ГРМ расшифровывается как газораспределительный механизм. Его назначение подавать в цилиндры воздушно-топливную смесь (ВТС) с определенной периодичностью, а также выводить из камер цилиндров отработанные газы. Вместо ВТС может поступать просто воздух, это зависит от конструкции двигателя в автомобиле. Мотор будет выполнять свои функции, если вовремя будут открываться и закрываться клапана и правильно ходить поршни в цилиндрах.

Газораспределительные механизмы различаются типом привода, идущего от коленвала. Он может быть цепным и ременным.

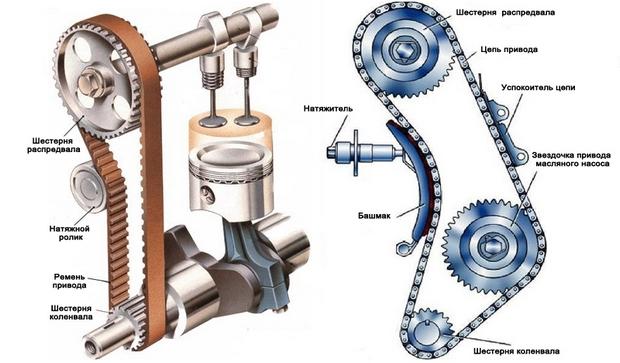

Виды привода ГРМ

Отличаются ГРМ расположением распределительного вала в автомобиле:

1. Клапаны могут располагаться сверху в головке цилиндра, а распределительный вал внутри блоков цилиндров. Благодаря клапанам приводятся в движение коромысла и штанги-толкатели. Преимуществом этой системы является простая конструкция и соответственно высокая надежность. Недостаток – большая инерционность, что не дает набирать высокие обороты, что снижает мощность.
2. При нижнем расположении клапанов, они располагаются снизу тарелками вверх. Распредвал размещается снизу и от него непосредственно идет привод. Плюс этой системы — малый шум и простота изготовления. Минус — в сложной системе топливной системы, из-за этого падает мощность, так как происходит слабое насыщение камер качественной ВТС.
3. Разновидностью ГРМ являются двигатели, в которых распределительный вал находится в головке цилиндров вместе с клапанами. Существуют моторы, в которых клапаны находятся с двух сторон от распредвала и приводятся в действие коромыслами, нанизанными на одну ось. Коромысла раскачивают кулачки на распределительном валу. К недостаткам системы относится высокая шумность и сложность настроек клапанных зазоров, а также большая нагрузка в местах контактов.
4. Есть системы, где распредвал расположен над клапанами, тарелки которых находятся снизу. При такой конструкции распределительный вал двигает клапана с помощью толкателей цилиндрического типа. Недостаток системы в низкой эластичности двигателя и сложности настройки зазоров для клапанов. Эти системы, в свою очередь, делятся на два вида по количеству клапанов, приходящихся на один цилиндр: два и четыре.

   Устройство ГРМ двигателя внутреннего сгорания

Механизм с клапанным газораспределением является самым распространенным среди ГРМ, устанавливаемых на 4-х контактных ДВС поршневого типа. ГРМ играет важную роль в правильном функционировании силового агрегата в автомобиле. Благодаря ему синхронизируется работа поршней и клапанов, которые движутся в нужных фазах. Без этой синхронизации мотор работать не будет.

Что такое газораспределительный механизм.

ГРМ есть во всех поршневых ДВС, в которых рабочий процесс проистекает во всех цилиндрах при каждом вращении в 2 оборота коленчатого вала, то есть за 4 хода поршня. Посмотрите внимательно на схему работы цилиндро-поршневой группы и газораспределительного механизма, за четыре хода поршня, коленвал ДВС вращается 2 раза. Поэтому такие двигатели называются 4-х тактными.

Работа ГРМ в том, чтобы открывать впускные и выпускные клапаны. Открытие клапанов осуществляется за счет вращения колевала ДВС, которые через ременную или цепную передачу передает вращение распределительному вал (распредвал). Установленные на вале распредвала кулачки физически толкают клапана. А закрытие клапанов осуществляется за счет пружинных клапанов. Через впускные клапаны происходит впрыск топлива, а через выпускные — выпуск отработанных газов.

Для чего служит ремень ГРМ

Теперь разберемся, что такое ремень ГРМ, какой принцип действия. Его основное назначение — связывать между собой распредвал и коленчатый вал.

Назначение и принцип действия устройства

Привод ГРМ представляет собой резиновое изделие с зубчатой внутренней поверхностью. Изготовленный из прочной резины, он надевается на коленвал и на одну или несколько шестерен распредвала. Назначение зубьев — обеспечивать хорошее сцепление и исключать проскальзывание. Их количество строго определено, так как от того зависит синхронизация коленвала и распредвалов. Например, на двигателях ВАЗ-2111 и ВАЗ-2112 устанавливаются ремни распредвалов с 111 и 136 зубьями соответственно.

Ремень газораспределительного механизма

Провод распредвала является важной комплектующей автомобиля, поэтому следует разобраться, что такое ремешок ГРМ, и постоянно контролировать его состояние. Выполнять замену следует согласно регламента через 30-45 тысяч километров пробега или при повреждении его частей. При несвоевременной замене ремень может оборваться, что приведет к (в лучшем случае), остановке машины, в худшем к поломке ДВС и его капремонту или замене. Причина этого в том, что при разрыве или соскоке ремня исчезает синхронизация валов, в результате поршни начинают ударять по клапанам. Так как это чаще всего происходит на высоких оборотах, комплектующие быстро приходят в негодность.

Продлить срок службы двигателя позволяет правильная его эксплуатация. Не стоит запускать двигатель с помощью буксировки, именно в эти моменты большая вероятность обрыва и соскока ремня ГРМ, что приводит к поломке силового агрегата. Дешевле найти и устранить причину неполадки, или вызвать эвакуатор, чем делать капитальный ремонт силовому агрегату. Кроме синхронизации валов, ремень может выполнять функцию привода для насоса:

• охлаждающей жидкости;
• масла;
• топлива с высоким давлением и др.

От исправной работы ГРМ и ремня зависит правильное функционирование двигателя в автомобиле, поэтому следует следить за состоянием системы газораспределения: соблюдать регламентные проверки и вовремя выполнять замены комплектующих, которые пришли в негодность.

Расшифровка обозначений ремня ГРМ

Расшифровку обозначений ремня газораспределительного механизма по международным стандартам можно рассмотреть на примере ремня для силового агрегата ВАЗ-2111. На этих двигателях устанавливается ремень ISO-58111×19. Первые две цифры – 58 – содержат зашифрованную серию зубьев. В рассматриваемом случае шаг и профиль без желобка, полукруглой формы с высотой 3,5 мм. Следующие цифры – 111 – означают количество зубьев. За знаком X идет цифра 19, обозначающая ширину ремня. Могут встретиться зубья в форме скругленной трапеции (эвольвентные). Они полностью могут заменяться описанными выше.

Многие ] зубчатых ремней[/anchor] указывают не обозначение по ISO, а номер, который соответствует собственному каталогу. Ниже приведена таблица с обозначениями и краткими характеристиками ремней разных производителей.

Зубчатый ремень фирмы Dayco

Важны не только геометрические параметры, но также и эксплуатационные характеристики зубчатых ремней. Ремни должны быть:

• прочными на разрыв;
• надежными;
• соединение с основой должно выдерживать эксплуатацию в широком диапазоне температур;
• наработка должна выдерживать до полного износа;
• после наработки должно существовать допустимое удлинение.

Таким образом, следует использовать ремни проверенных производителей, имеющих высокое качество и долгий срок службы.

Отличительные черты поломок ГРМ

1. Наблюдается снижение мощности двигателя;
2. Неравномерность работы мотора авто;
3. Машина начинает потреблять больше топлива;
4. Доносящийся стук клапанов.

Когда в двигателе падает мощность, это указывает на нарушенную регулировку тепловых зазоров и неполное прилегание клапанов к седлам. Если тепловой зазор больше требуемого, тогда это провоцирует повышенные ударные нагрузки на клапан-седло. При уменьшении зазоров просматривается разгерметизация двигательных цилиндров и наблюдается стук клапанов. Это возникает в следствие образования нагара на сопряжении клапан-седло либо из-за неправильной регулировки газораспределительного механизма. Если же кроме падения мощности повышается вибрация двигателя, тогда причина может крыться в удлиненном ремне привода ГРМ.

Чаще всего автовладельцев волнует вопрос при обслуживании системы ГРМ это зазоры

и
клапана
.

Когда происходит разгерметизация в цилиндрах, наблюдается повышенное потребление автомобилем топлива, неравномерная работа мотора с одновременным снижением его мощности. Не равномерная работа двигателя может наблюдаться, если пружины клапанов ГРМ теряют свою упругость, так же при износе распредвала, шестеренок и толкателей.

Особенности обрыва для 8- и 16-клапанных автомобилей

Необходимо отметить, что чем сложнее конструкция мотора, тем более серьезными будут для него последствия при обрыве ремня. Так, на обычных 8-клапанных ДВС можно отделаться простой заменой устройства. В то же время на 16-клапанном двигателе приходится полностью восстанавливать поврежденные клапана и поршни (то бишь производить их замену). Но это не значит, что ездить на 16-клапанных авто очень опасно и что они непригодны для дальних путешествий. Если вы будете регулярно следить за его внешним состоянием, обрыв ремня вам точно не грозит

Также при осмотре зубчатого элемента рекомендуется обратить внимание на состояние сальников распределительного и коленчатого валов на предмет утечки, а также продиагностировать на исправность натяжные ролики. Помните, что неисправность этих элементов значительно влияет на ресурс ремня

Как выглядит и где находится ГРМ-ремень

Что это за элемент, мы уже разобрали, теперь о том, в каком месте он располагается. На большинстве современных автомобилей ремень ГРМ находится в передней части подкапотного пространства, а именно между блоком цилиндра двигателя и радиатором. В зависимости от марки авто, данная деталь может быть скрыта или уже видна после открытия капота. Но даже к «замаскированному» ремню добраться очень легко, так как его расположение тщательно продумывают автопроизводители. Максимум, что требуется сделать, так это снять пару пластиковых защит или декоративную крышку (последняя монтируется на большинстве элитных автомобилей). Внешне ремень ГРМ (фото данного механизма вы можете увидеть ниже) представляет собой резиновый зубчатый обод замкнутого типа. Сами зубья выполняются с внутренней стороны элемента. Также отметим, что автопроизводители не выпускают универсальных ремней. Они подбираются к каждой машине отдельно.

Плюсы и минусы цепного механизма ГРМ

Главный и основной плюс цепи в механизме ГРМ – это её долговечность. На некоторых моделях двигателей цепь способна служить очень долго – порядка 300-500 тысяч километров не требуя от владельца никаких действий, кроме осмотра на предмет отклонений в работе.

Двигатели с цепным приводом ГРМ очень ценятся у таксистов, автовладельцев, имеющих очень большие пробеги и людей, предпочитающих тратить на автомобиль как можно меньше времени и денег.

Что касается минусов цепи ГРМ, то большинство специалистов выделяют шумность работы такого механизма, зачастую сильно мешающую распознать другие «нездоровые» звуки двигателя, могущие привести к его поломке.

Так же к минусам цепного механизма ГРМ относят сложность и достаточно высокую стоимость работ по его замене (при достижении максимального пробега, или, в редких случаях, обрыва цепи).

Причины обрыва ремня ГРМ у бензиновых моторов и дизелей

В большинстве случаев ремни ГРМ выходят из строя по следующим причинам:

• чрезмерный износ из-за несвоевременной замены;
• низкое качество материала деталей или нарушение процедуры установки;
• попадание на зубцы частиц грязи, смазки, а также посторонних предметов;
• люфт подшипника водяного насоса или заклинивание помпы;
• выход из строя натяжного ролика;
• заклинивание распределительных валов.

При покупке машины с пробегом необходима обязательная замена ремня ГРМ и роликов, независимо от их внешнего состояния и невыработанного ресурса.
