Что нужно знать о клапане EGR: причины неисправности, последствия, ремонт

Признаки того, что клапан прогорел

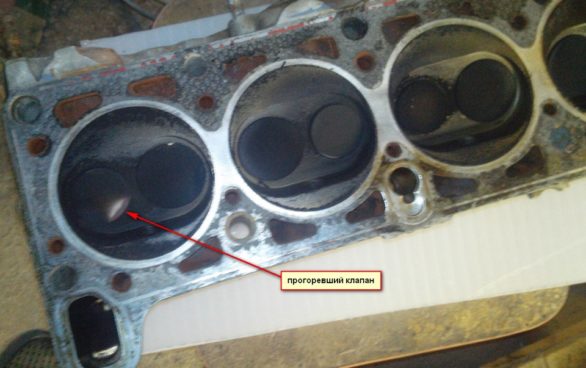

Как выглядит прогоревший клапан

Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун –клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе. Но указанные признаки прогоревшего клапана неоднозначны.

Двигатель также может троить из-за неработающих свечей или слабой искры.

Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой. Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.

Что нужно знать о клапане EGR: причины неисправности, последствия, ремонт

К исправному состоянию клапана EGR следует относиться внимательно.

В большинстве случаев удается восстановить работоспособность своими силами, не прибегая к затратному ремонту.

Назначение клапан EGR. После образования выхлопных газов в цилиндрах двигателя, благодаря вентилю рециркуляции они возвращаются на время в систему питания дизельного мотора. Это происходит для снижения в горючей смеси кислорода. Благодаря такой комбинации сгорание дизельного топлива происходит при меньшей температуре и на выходе обеспечивается низкое содержание оксида азота. Концентрация падает при корректной работе клапана до 50 %.

В бензиновых моторах вентиль также используется и при рециркуляции газов несколько снижается расход топлива.

Причины отказа. Основной причиной нарушения нормальной работы клапана EGR является появление отложений в виде нагара на подвижных и не подвижных деталях механизма. Это происходит с учетом не всегда стабильного качества топлива на отечественных заправках.

При появлении таких образований наблюдается нарушение работы клапана. Обычно такой отказ сопровождается изменением в работе мотора. Водители различают исправную работу двигателя по некоторой мягкости «в звучании» двигателя.

Помимо некачественного топлива, причинами отказа в работе клапана может стать:

• неисправность в работе системы вентиляции двигателя;
• сбои в работе турбины;
• неисправности деталей цилиндропоршневой группы.

Если проблема стала очевидной, для диагностики следует обратиться в сервисный центр.

Простая диагностика и последствия. Первыми признаками нарушения нормальной работы клапан EGR являются:

• повышение расхода топлива;
• некоторое падение отдачи мотора;
• появление колебаний в работе двигателя, включая холостой ход;
• изменения состава выхлопа.

Последнюю позицию можно диагностировать по заметному повышению дымности двигателя. Также уровень оксида азота можно проверить на газоанализаторе.

В некоторых случаях электроника распознает сбой. Но обязательно при появлении сообщения «Check Engine» проверить код ошибки — причину появления сообщения.

Длительная эксплуатация мотора с «залипшим» клапаном способна навредить другим системам агрегата. Нарушается режим впрыска топлива. Его чрезмерная подача приводит к неполному сгоранию дизеля, что вредит противосажевому фильтру. При длительной эксплуатации с мелким дефектом способен пострадать и турбо нагнетатель. А это уже совсем другие затраты на ремонт, если сравнить с очисткой клапана EGR или его заменой.

Так ли сложно самостоятельное вмешательство. Как правило, в большинстве автомобилей доступ к клапану EGR не представляет затруднений. Его демонтаж занимает около 20 минут. Главное, заранее подготовить комплект подходящего инструмента.

Очистку клапана доверяют специальному спрею. При сильных отложениях можно аккуратно применить и механическую очистку. С целью недопущения образования прочных отложений на деталях устройства, рекомендуется его обслуживание проводить раз в 6 месяцев (с учетом величины пробега).

Замена клапана EGR оправдана в случае сложного доступа к механизму. Если приходится разбирать «пол мотора», не очень хочется делать это регулярно.

Что в итоге. В случае выполнения самостоятельной работы, восстановление исправного состояния устройства рециркуляции газов займет не более 1-2 часов. Стоимость работ при визите на сервис будет нормироваться для разных моделей индивидуально. Но эти затраты значительно ниже, чем возможный более поздний восстановительный ремонт.

• Не спите за рулем. Тест-драйв KIA Ceed с комплексом Drive Wise

Смотреть все фото новости >>

Как понять, что клапан прогорел?

Если вы проверили свечи, но двигатель все же троит, тогда следует переходить к процедуре поиска неработающего цилиндра. Она несложная. После запуска двигателя на холостых оборотах, по одному снимаете колпачки со свечей. Если при снятии колпачка двигатель изменил режим работы, это означает что цилиндр рабочий. В случае если изменения произошли несущественные, то следует искать причину в данном цилиндре.

Снятие проводов со свечей зажигания

Далее надо проверить компрессию подозрительного цилиндра. Компрессометром замеряем уровень сжатия, а затем повторяем замер, залив в цилиндр шприц масла. Если второе значение выше первого, то проблема с поршнем. В случае совпадения значений – прогар клапана.

Проверка компрессии двигателя и поиск нерабочего цилиндра

Найти нерабочий цилиндр можно довольно просто, способ старый, но при этом весьма эффективный. На заведенном моторе по очереди снимаются ВВ-провода, при этом необходимо обращать внимание на работу мотора. Если при снятии того или иного провода работа двигателя не поменялась и мотор по-прежнему троит, значит причина именно в этом цилиндре. Если же вы сняли провод, а работа двигателя стала еще хуже, и она начал работать с еще большими перебоями, то этот цилиндр рабочий.

Далее необходимо убедиться, что свеча рабочая и дело не в ней. Проверить свечу довольно просто, думаю, каждому известны эти примитивные способы. Проще всего взять и поменять местами свечи или установить новую свечу и снова проверить не поменялась ли работа мотора.

После, чтобы исключить вероятность неисправного ВВ-провода необходимо его проверить, как это сделать написано .

Не помешает также выполнить проверку катушки, как это сделать читаем .

Если все вышеперечисленные предположения не оправдались, возможно прогар клапана все же есть.

Прогоревший клапан означает разгерметизацию цилиндра, следовательно — снижение компрессии, поэтому не лишним будет проверить компрессию в цилиндрах. Читайте:

. После проверки компрессии рекомендуется произвести повторную проверку, только уже с использованием нескольких «кубиков» масла. В свечной колодец вливается несколько грамм моторного масла и выполняется повторная проверка компрессии. Если после заливки масла в цилиндр компрессия повысится, можно сделать вывод о том, что масляная пленка выступила в роли уплотнителя, в следствие чего и произошло повышение. Данное явление характерно для изношенной поршневой группы, в противном случае, когда компрессия осталась по-прежнему низкой, вполне возможен прогар клапана.

Подведем итоги

Прогар клапанов — неприятное явление, которое может нанести непоправимый вред мотору, однако если поломка будет обнаружена на ранней стадии, то проблем можно избежать, а стоимость ремонта будет минимальной. Если мотор вашего авто требует регулярной проверки зазора клапанов, не стоит игнорировать эту процедуру в противном случае вы можете столкнуться с прогаром клапанов. Регулярно следите за состоянием и уровнем моторного масла и вовремя производите его замену.

Только при соблюдении этих несложных правил вы сможете обезопасить себя и свой автомобиль от появления такого рода проблем как прогар клапана в двигателе. У меня все, спасибо за внимание, надеюсь вам понравилась статья и вы поделитесь ею со своими друзьями, используя кнопки соц. сетей расположенные ниже. Всем пока!

Почему прогорают клапана?

Клапаны работают при постоянных высоких температурах (400-600°С) и значительных механических нагрузках. Впускной клапан находиться в более щадящих тепловых условиях, т.к. охлаждается поступающей топливно-воздушной смесью. Выпускные клапана наоборот, еще больше нагреваются за счет отводимых газов.

Выпускные клапана чаще подвержены прогоранию.

Для правильной работы клапанов должно обеспечиваться четкое прилегание клапана к его седлу и соблюдаться условия их охлаждения (уровень открытия – закрытия). Появление нагара как на самом клапане, так и на седле нарушает оба требования и приводит к повреждению клапана. Нагар может образовываться из-за недорегулировки, износа, заводских дефектов, проблем с системой охлаждения, повышенной температуры сгорания и др. Заводской дефект причина не такая уж редкая. Деталь сложная, работает в условиях постоянных нагрузок, поэтому даже небольшая неоднородность металла может привести к разрушению всей детали.

Чтобы обезопасить себя от брака, покупайте только у проверенных производителей!

Износ – непреодолимое препятствие для всех работающих деталей. Поэтому не пренебрегайте проверками клапанов после определенного пробега! Плохая регулировка клапанов – это создание недостаточных зазоров между клапаном и седлом, что часто называют зажатыми клапанами.

Почему обязательно нужно регулировать?

Есть всего две причины. Это их «зажатие», когда тепловой зазор пропадает между кулачком распредвала и толкателем. И наоборот увеличение зазора. И тот и другой случай не несут ничего хорошего. Я постараюсь более подробно рассказать все на пальцах

Почему зажимает клапана?

Нужно о очень часто происходит у тех, кто ездит на газу (газомоторном топливе). Самая широкая часть клапана называется тарелка (у нее есть фаска по краям), именно она находится в камере сгорания одной стороной, другой она прижимается к «седлу» в головке блока (это часть куда заходит клапан, таким образом, герметизируя камеру сгорания).

От больших пробегов начинают изнашиваться «седло», а также фаска на «тарелке». Таким образом «шток» двигается наверх, прижимая «толкатель» к «кулачку» практически вплотную. Именно поэтому может происходить «зажим».

ЭТО ОЧЕНЬ ПЛОХО! Почему? Да все просто – тепловое расширение никто ни куда не делось. Значит, в «зажатом» случае, когда шток будет разогреваться (происходит удлинение), то тарелка будет чуть выходить из седла:

• Падает компрессия, соответственно падает мощность
• Нарушается контакт с головкой блока (с седлом) – нет нормального отвода тепла от клапана – головке
• При воспламенении, часть горящей смеси может проходить мимо клапана сразу в выпускной коллектор, оплавляя либо разрушая «тарелку» и ее фаску

• Ну и второстепенная причина, эта смесь может негативно воздействовать на катализатор.

Нужно помнить что «впускные элементы» охлаждаются вновь поступающей топливной смесью!

А вот отвод тепла «выпускных» зависит от того, как он плотно прижимается к «седлу»!

Увеличение зазора

Бывает и другая ситуация. Она характерна для моторов, работающих на бензине. Наоборот увеличение «теплового зазора». Почему такое происходит и почему это плохо?

Со временем плоскость толкателя, как и поверхность кулачков рапределительного вала изнашиваются – что приводит к увеличению зазора. Если его вовремя не отрегулировать, то он еще более увеличивается от ударных нагрузок. Мотор начинает работать шумно, даже на «горячую».

Уменьшается мощность двигателя из-за нарушений фаз газораспределения. Если сказать «простым языком» впускные клапана открываются чуть позже, что не позволяет нормально наполнить камеру сгорания, «выпускные» также открываются позже, что не дает нормально отойти отработанным газам.

В любом случае, «зажатие» или наоборот «увеличения зазора» негативно сказывается на работе всего силового агрегата. НЕ НУЖНО ПРЕНЕБРЕГАТЬ РЕГУЛИРОВКОЙ! Стоит ее исполнять в сроки указанные производителем. Если ее не делать, то рано или поздно можно попасть на капремонт головки блока

Сейчас видео версия статьи, смотрим.

А на этом я заканчиваю, думаю, мои материалы были вам полезны. ИСКРЕННЕ ВАШ АВТОБЛОГГЕР

Похожие новости

• 8 или 16 клапанов, что лучше? И в чем собственно разница. Подроб…
• Турбированный или атмосферный двигатель. Что лучше и надежнее, т…
• Крутящий момент и мощность двигателя. Что важнее? Пару слов про …

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает – это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Прогоревший клапан необходимо отремонтировать как можно быстрее!

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Что делать, если провис сердечный клапан

Автор andrey_b

08.09.2007 18:09

Здоровье » Здоровье и профилактика » Профилактика

Нередко еще совсем маленьким детям врачи ставят диагноз «пролапс митрального клапана», что повергает родителей в панику. Поддается ли коррекции это заболевание? Чем оно может грозить ребенку в будущем, и нужны ли ему ограничения в обычной жизни?

1 поделились

Что делать, если провис сердечный клапан

«Сердце человека состоит из четырех отделов (камер) — двух предсердий и двух желудочков. – говорит врач-кардиолог Сергей Чазов. — Предсердия отделены от желудочков клапанами, которые пропускают кровь только в одном направлении, из предсердий в желудочки.

Клапан, расположенный между левым желудочком и левым предсердием, называется митральным. Он состоит из двух пластиночек — створок. Когда желудочки начинают сокращаться, чтобы отправить кровь по сосудам, створки митрального клапана плотно смыкаются и не дают потоку крови идти вспять. Так происходит в норме.

Но иногда либо одна створка, либо ее часть, либо сразу обе створки начинают провисать, «вываливаться» в сторону левого предсердия. Это и называется пролапсом митрального клапана.

Опасна ли эта болезнь? Все зависит от того, насколько сильно провисает створка клапана. При значительном пролапсе клапан перестает выполнять свою функцию и возникает обратный ток крови из желудочка в предсердие.

Но такое происходит крайне редко. Большинство же людей живут с пролапсом митрального клапана долгие годы и без каких-либо проблем, ничем не ограничивая себя в жизни. Однако…

Бывает, что наблюдается сочетание пролапса и различных нарушений сердечного ритма, таких как экстрасистолия (внеочередные сокращения сердца), мерцательная аритмия.

Нередко поражение створок митрального клапана сопровождается другими болезнями, например варикозным расширением вен нижних конечностей, плоскостопием, уплощением грудной клетки, сколиозом позвоночника, грыжей. И здесь нужна консультация и рекомендация специалистов: кардиологов, сосудистых хирургов, ортопедов.

Какие методы позволяют диагностировать пролапс? Основной метод — эхокардиография, то есть, ультразвуковое исследование сердца. Полезную информацию можно получить с помощью так называемой допплерографии.

Можно ли вылечить пролапс митрального клапана? Как я уже говорил, большинству никакого лечения вообще не требуется. Вмешательство врача необходимо лишь в том случае, когда пролапс сопровождается нарушениями ритма сердца и болями. В случае сильного провисания клапана необходима хирургическая операция ».

Обсудить

Темы позвоночник грыжа позвоночника

Регулируем клапана на Daewoo Gentra

На Gentre, так же как и на Chevrolet Cobalt, установлен новый двигатель B15D2. Мотор полутора литровый, шестнадцати клапанный, 107-ми сильный, с цепным приводом распределительных валов. Распредвалы при работе мотора, своими кулачками нажимают на толкатели клапанов. Те, в свою очередь, открывают клапана. В конструкции привода ГРМ нет ни регулировочных болтов, ни регулировочных шайб. Производитель посчитал, что регулировка не понадобится на протяжении всего срока эксплуатации мотора, то есть до капитального ремонта. Практика показывает, что это не так.

Признаки необходимости регулировки клапанов

Признаком больших зазоров клапанов является звонкий металлический стук в верхней части головки блока, частота которого в два раза меньше частоты вращения коленчатого вала. Из-за зажатых клапанов начинаются хлопки в выхлопную трубу. Через 15–30 секунд после холодного запуска двигателя, начинаются пропуски воспламенения в цилиндрах, так как нагретые горящей в цилиндрах смесью клапана удлиняются и перестают садиться в свои сёдла. После нагрева двигателя и удлинения вследствие нагрева головки блока, зажатые клапана опять начинают садиться в свои сёдла, и пропуски воспламенения прекращаются. При неправильных зазорах клапанов:

• снижается мощность двигателя;
• увеличивается расход топлива.

Последствия неправильных тепловых зазоров клапанов

При больших зазорах в клапанах, ГРМ работает с ударными нагрузками. При этом повышаются боковые нагрузки на направляющие втулки клапанов, приводящие к их ускоренному износу. Слишком большие зазоры могут даже привести к рассухариванию клапанов с последующей аварией мотора. При больших тепловых зазорах ухудшается наполнение цилиндров рабочей смесью, что приводит к снижению мощности и экономичности. Зажатые клапана снижают компрессию в цилиндре, а также плохо охлаждаются (особенно выхлопные), так как тепло от их тарелок отводится через сёдла, в которые они не садятся. Из-за этого зажатые клапана прогорают.

Регулируем

Тепловые зазоры клапанов на заводе регулируют подбором толкателей. Толкатели имеют 64 размера по толщине дна.

Вот так они выглядят:

Чтобы до них добраться, нужно снять клапанную крышку и оба распредвала. Начинаем со снятия корпуса воздухоочистителя. Он мешает доступу к звёздам привода распределительных валов. Для его демонтажа достаточно отпустить хомут резинового патрубка, по которому очищенный воздух попадает во впускной ресивер, снять разъём пластиковой трубки отвода картерных газов с крышки катушек зажигания и отсоединить разъём датчика температуры воздуха на впуске. Сам корпус воздухоочистителя просто вставлен в резиновые подушки своими выступами. Достаточно его потянуть вверх и вперёд, чтобы вынуть из моторного отсека.

Теперь откручиваем болты крепления крышки ИКЗ (катушки зажигания) и снимаем её. Отсоединяем разъёмы от каждой индивидуальной катушки зажигания. При этом нужно учитывать, что защёлки разъёмов блокируются специальными планками, которые нужно предварительно выдвинуть из разъёмов. Открутив по одному болту М6 крепления катушек, вытаскиваем их из свечных колодцев и откладываем в сторону.

Настала очередь крышки клапанов. Крышка из алюминиевого сплава. Крепят её к головке блока цилиндров четырнадцать болтов М6. Отпускаем эти болты, начиная от крайних к центральным, примерно так же, как и ГБЦ любого мотора. После откручиваем их совсем и снимаем клапанную крышку. Если её прокладка прилипла, то можно поддеть крышку за выступы по её углам. Без крышки клапанов открыт доступ к распредвалам, клапанам с их толкателями и звёздам их привода.

Прежде чем регулировать клапана нужно определиться, у каких из них этот зазор не соответствует допускам. Для этого берём набор плоских щупов и замеряем зазор между толкателем каждого клапана и тыльной стороной кулачка распредвала над ним. У впускных клапанов (верхний ряд на фото выше) зазор должен быть 0,12 мм, а у выпускных (нижний ряд) 0,32 мм. Если зазор отличается от этих значений более 0,02 мм в любую сторону, требуется его регулировка. Если на моторе стоит ГБО, то зазоры у всех клапанов надо увеличить на 0,05 мм от нормы.
