Регулируемая рулевая колонка сегодня есть почти во всех автомобилях, даже бюджетного сегмента. Это позволяет водителю настраивать ее под себя, чтобы меньше уставать и больше концентрироваться на вождении. Регулировка руля автомобиля бывает двух типов: по углу наклона и «вылету», то есть ближе или дальше от водителя. Причем именно последняя настройка очень важна для высоких или низких людей, для которых фиксированная высота «баранки» доставляет много дискомфорта. Обычно данная опция оснащается механическим способом регулировки, однако на дорогих иномарках встречается и электропривод.
Типология основных систем
Конструкция системы Лобделла
основана на храповом механизме, регулировка руля по вылету осуществляется без перемещения самой рулевой колонки. Однако эта американская разработка позволяет фиксировать рулевое колесо лишь в 7 положениях, вдобавок угол наклона изменить нельзя. Такая система ввиду ее архаичности встречается на совсем уж возрастных иномарках.
Телескопический руль
дает возможность перемещать «баранку» вверх-вниз на расстояние до 7,6 см. Конечно, диапазон небольшой, зато предусмотрена большая точность настройки, в отличие от системы Лобделла. Такая методика регулировки пока еще встречается на автомобилях, особенно на некоторых моделях концерна Хонда.
Регулируемая рулевая колонка
сейчас есть даже в базовых комплектациях легковых машин. Редкое исключение из этого правила составляет российский автопром: например, на Ладе Гранта даже новых версий регулировка руля по высоте отсутствует, можно лишь изменить угол наклона. Зато во многих моделях Ford эта опция есть. Причем такие автомобили часто оснащаются механическими замками и электродвигателями, что позволяет системе запоминать заданные водителем настройки.

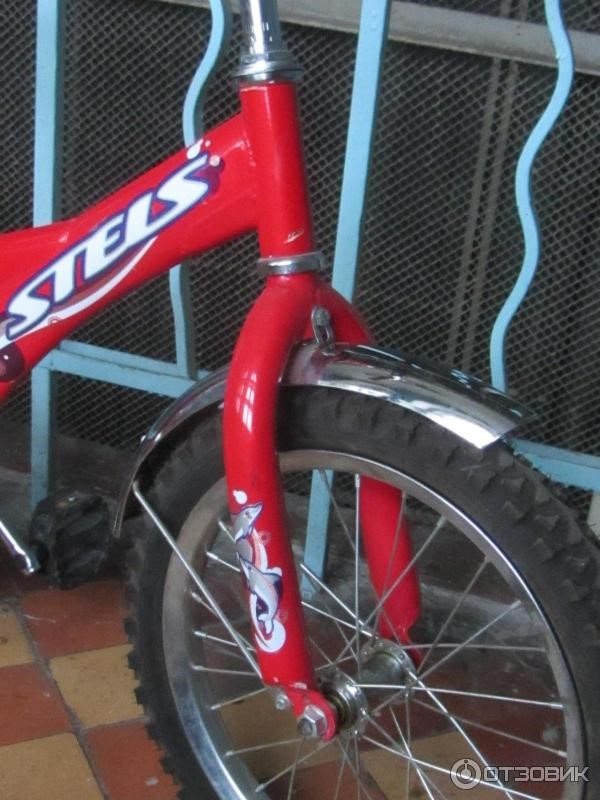

Другие действия с рулем на детском велосипде
В некоторых ситуациях нужно опустить или затянуть руль детского велосипеда. Как это сделать?
Рулевая часть имеет крышку, болты и проставочные кольца. Чтобы снять вынос, откручивают верхний болт, держащий крышку, и 2 болта, фиксирующих всю рулевую систему. Именно под выносом и имеются проставочные кольца. Для опускания руля:
- снимают кольца;
- устанавливают вынос;
- поверх него накидывают снятые кольца;
- фиксируют крышкой (болт намертво можно не затягивать).
После затягивания рулевой колонки выравнивается руль относительно переднему колесу, и затягивают крепёжные болты. При необходимости опустить ещё ниже руль вынос переворачивается.
Затянуть руль необходимо не только с целью опустить или поднять его, но и в случае его прокручивания. Для того чтоб затянуть руль на детском велосипеде, потребуется набор шестигранников.
Набор из дешёвых шестигранников покупать крайне не рекомендуется – такие инструменты зачастую быстро стесываются. Лучше купить в специализированном магазине по продаже велосипедов шестигранники из стали,
Чтобы полностью снять руль на детском велосипеде, нужно:
- открутить болты, крепящие руль, до ослабевания конструкции;
- если она не ослабеет – откручивать болты до вылета не менее 4см;
- зажать переднее колесо байка ногами, и медленно и аккуратно проворачивать руль до полного снятия.
Перед настройкой
Прежде чем начать настройку руля «под себя», следует проверить наличие неисправностей, которые в момент езды способны преподнести неприятные сюрпризы. Для этого следует расположить колеса машины абсолютно прямо. Если при этом нижняя часть «баранки» находится точно снизу – все нормально. Любое, даже минимальное отклонение от данной нормы означает, что есть причины, по которым руль не устанавливается в правильное положение. Среди них:
разная степень износа протектора шин и давление, не соответствующее рекомендованному;
большой люфт в системе рулевого управления;
разбалансированность регулировок из-за того, что настройка производилась давно;
нарушение угла схождения/развала колес;
различные механические повреждения.
После устранения неисправностей нужно снова проверить правильность установки руля. Для этого из «нулевого» положения колесо следует до упора поворачивать вправо-влево. Об успешности регулировки сигнализирует одинаковое количество оборотов в обоих случаях.
Вынос руля
Если у Вас есть доступ к регулировке выноса руля и его формы, то пробуйте и экспериментируйте, применяя различные комбинации с положением седла. Высота гонщика, длинна рук и ног может вносить существенные коррективы в позицию гонщика. Также сильно влияет распределение массы тела. Невероятно, но факт: велосипедист с большим животом потребует других настроек, чем гонщик с хорошо распределенной мышечной массой или тяжелой головой.

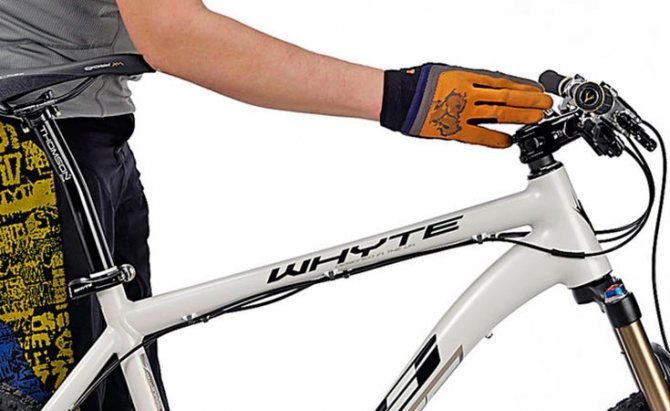

Велохак: Положите локоть на передний край седла и протяните пальцы в направлении рулевой колонки. В данном случае длинна предплечья является хорошим показателем длинны рук и тела. Большинство гонщиков, которые предпочитают быструю и эффективную езду, регулируют положение так, что-бы пальцы достигали середины выноса руля.
Учтите, что есть разные виды рулей, есть прямые и изогнутые. И это нужно брать во внимание, когда определяете расстояние.
Персональная настройка
Регулировка руля по высоте и вылету проводится только после того, как правильно установлено и зафиксировано сиденье водителя, и безопасно выставлено положение подголовника. После завершения этой процедуры нужно разблокировать рычаг, расположенный на самой колонке – его точное местонахождение зависит от конструкционных особенностей автомобиля – и расположить руль таким образом, чтобы он не заслонял панель приборов и часть дороги. При этом спина водителя должна плотно прилегать к сиденью, а ладони полностью выпрямленных рук охватывать верхнюю часть «баранки». Если эти условия соблюдены и нет ощущения комфорта, рычаг фиксации можно вернуть в исходное положение.
Регулировка руля: распространенные ошибки.
Если автомобиль оборудован встроенными подушками безопасности, то крайне нежелательно выдвигать руль слишком высоко, даже если водитель высокого роста. Это связано с тем, что в случае нештатной ситуации система защиты откроет подушку не в районе груди, а головы – и тогда риск получения серьезной травмы будет очень высоким. Кроме того, очень опасно проводить настройку во время езды, так как можно и не успеть зафиксировать колонку…
В идеале регулировку руля лучше проводить в автосервисе, так как в случае нарушения настроек специалисты оперативно их исправят, а заодно продиагностируют и другие системы автомобиля.
| Твитнуть |
Высота руля
Высота руля напрямую влияет на комфорт от езды. Высота зависит от высоты подъема, от угла наклона выноса, от формы руля.
Некоторые гонщики предпочитают размещать руль на уровне седла, некоторые опускают руль чуть ниже, что-бы получить более обтекаемую позицию. Новичкам целесообразно поднимать руль выше седла для вертикального положения.
Важно: Положение руля должно быть таким, что-бы обеспечивать необходимую нагрузку на вилку для езды по пересеченной местности. Если Вы будет сидеть вертикально, то на амортизатор будет оказываться слишком малая нагрузка, что-бы выполнять свои функции.
Как грамотно затянуть руль на велосипеде
- Действуем в обратном порядке.
- После вставки выноса, болт ставим на место
- Начинаем процесс затягивания.
- Это нельзя делать с огромной силой.
- Обязательно опять покачать велосипед для проверки.
- Если болт затянут хорошо, а люфт все равно остался, нужно добавить еще одно проставочное кольцо.
- В конце оцениваем соответствие руля по симметрии.
Такие ремонтные работы не требуют особых теоритических знаний или большого количества времени. Используя наши рекомендации, вы сможете избавить себя от возможных проблем или подтянуть руль на нужную высоту.
Алгоритм подъема для разных типов колонок
Зачастую регулировка высоты руля производится с помощью специальных конфигураций на колонке, которые имеются практически во всех моделях двухколесного транспорта. До подъема элемента нужно определить тип конструкции, установленный на конкретном велосипеде. Работу по регулировке стоит проводить согласно инструкции.
Резьбовая
Подобный тип крепления используется в профессиональных моделях, так как он облегчает всю конструкцию транспортного средства. К слову, старые образцы имели именно такую рулевую колонку. Конструкция состоит из специального фиксатора, закрепленного гайкой. Центральный болт при этом фиксирует само расположение. При таком простом варианте настройка высоты занимает минимальное количество времени. Как правильно поднять руль на велосипеде:
- Закрепить транспорт в неподвижном положении и ослабить болт выноса, расположенный в нижней части трубы.
- Выкрутить руль вращающими движениями, поднимая его при этом вверх.
- Поднять трубу, настроить высоту руля.
- Вставить фиксатор и закрепить все гайки.
При необходимости при регулировке осуществляется установка дополнительной трубы.
Закрепить транспорт в неподвижном положении и ослабить болт выноса, расположенный в нижней части трубы
Выкрутить руль вращающими движениями, поднимая его при этом вверх
Поднять трубу, настроить высоту руля
Читайте также:
Вставить фиксатор и закрепить все гайки
Безрезьбовая
Такой тип характерен для горного велосипеда. Вынос у него крепится на шток вилки. Он является непростым в сравнении с предыдущим, поэтому и настройка высоты руля на велосипеде происходит с некоторыми трудностями. Нужно выполнить следующие действия:
- Зафиксировать велосипед.
- Выкрутить верхний болт, снять крышку.
- Открутить болты, находящиеся сзади выноса.
- Аккуратно, неспеша вытянуть руль вместе с выносом.
- Поднять руль, добавив постановочные кольца. Опустить его можно, убрав лишние. Нужно помнить о том, что расстояние от последнего кольца до штока вилки не должно превышать 5 миллиметров, так как это влияет на способность фиксации конструкции.
- Поместить крышку сверху и подтянуть на болт на ней.
- Сравнять вынос по отношению к колесу и затянуть крепления на нем.
Затягивать болты на безрезьбовой конструкции нужно предельно аккуратно, чтобы детали не пришли в негодность.
Зафиксировать велосипед, с помощью торцевого ключа выкрутить верхний болт, снять крышку
Ослабить стяжные болты в верхней части рулевой трубы и снять руль, следя за тем, чтобы не погнуть провода, прикрепленные к тормозам и переключателям
Отрегулировать положение руля и и затянуть на нем крепления
Интегрированная и полуинтегрированная
Эти 2 вида колонок считаются редкими и имеют некоторые отличия. Полуинтегрированная состоит из чашки, подшипника, находящихся внутри рамы, снаружи находятся пыльник и качающее колесо. Подобного рода конструкция позволяет установить руль достаточно низко. Настройка элемента осуществляется примерно так же, как у безрезьбового. У интегрированной колонки чашки вовсе отсутствуют, поэтому руль велосипеда располагается в рамочной трубе.
008_MOTO_0210_063
…и гайками с накаткой (по длине троса).
…и гайками с накаткой (по длине троса).
Помните: регулируя рычаг, вы никак не изменяете работоспособность тормозной системы. Все, что данная регулировка позволяет, — отдалить или приблизить рычаг к рукоятке руля. Люди с длинными пальцами отодвигают его подальше. У кого рука поменьше — например, девушки — выбирают максимально близкое положение рычага. При этом на пожилых мотоциклах (особенно с одним тормозным диском и тем паче барабаном) нужно убедиться, что в ближнем положении у рычага остаётся достаточно хода: выжмите его с силой и удостоверьтесь, что он не упёрся в ручку газа. Если упёрся, придётся отдалить его от руля. Исправить ситуацию может прокачка тормозов либо замена тормозных шлангов на армированные. О тросовом приводе не говорю — тут поможет только замена мотоцикла в сборе. Кстати, чтобы изменить регулировку положения рычага, нужно сначала слегка отжать его от руля и только в этом положении вращать регулятор. Не пытайтесь отрегулировать рычаг на ходу, это очень опасно!
Если привод сцепления — тросовый, всё, что в ваших силах, — увеличить или уменьшить свободный ход рычага, вращая регулировочное колесико на конце оболочки троса.
Нормой считается зазор в 1–2 мм между плоскостью рычага и кронштейна. Если при таком зазоре вам всё ещё трудно дотянуться до рычага пальцами, — можно увеличить свободный ход. Главное, чтобы хода рычага хватило для полного выжима сцепления: при полностью выжатом рычаге и включённой первой передаче мотоцикл должен уверенно стоять на месте, не пытаясь двигаться (масло в коробке должно быть прогрето).
Для сохранения полного контроля над мотоциклом лучше выжимать сцепление средним и указательным пальцами, а остальные оставлять на руле. Именно поэтому полным выжимом нужно считать не момент, когда рычаг упирается в руль, а положение, при котором он дотронулся до лежащего на ручке руля безымянного пальца. Точная работа сцеплением для мотоциклиста очень важна, особенно при маневрировании в пробках, разворотах на узких улицах, форсировании препятствий. Многие мотоциклисты, забывая об этом, пытаются добиться высокой тяги на низких оборотах, меняя передаточные отношения в цепном приводе или даже притормаживая задним тормозом, когда прошивают городские заторы. Часто слышу жалобы: «Мой спортбайк на второй передаче дёргается, когда я медленно еду в пробке, а на первой он слишком резкий. Сделайте что-нибудь с двигателем». А вместо этого достаточно умело использовать потенциал правильно отрегулированного сцепления. Кстати, полное отсутствие свободного хода на рычаге сцепления недопустимо, так как может привести к быстрому и фатальному износу фрикционных дисков.
Если привод сцепления гидравлический, регулируем его так же, как тормоз. Свободный ход в данном случае значения не имеет.
Свободный ход ручки газа тоже можно регулировать. Многие любители быстрой езды считают, что чем меньше свободный ход на ручке газа, тем точнее контроль двигателя.
Правильная посадка малыша
Специалисты за то, чтобы дети катались на велосипедах. Это здоровью малыша принесет только пользу. Но, поскольку в этом возрасте формируется фигура, важно, чтобы положение тела ребенка во время катания было правильным.
Рекомендуем:
- Дисковые тормоза на велосипеде и их регулировка
- Барабанные тормоза: устройство, принцип действия, достоинства и недостатки
- Самокат божья коровка — лучший транспорт для малышей
Чтобы выполнить это требование, подбирать велосипед нужно строго в соответствии с ростом ребенка. Слишком маленький или купленный «на вырост» велосипед может принести ребенку вред, вместо пользы.
Поскольку малыш растет, желательно выбирать модели с регулируемыми сиденьем и рулем. Касаться рулевого аппарата коленями ребенок не должен. Но и слишком большой наклон туловища недопустим.
Эти детские модели удобны и безопасны для ребенка.

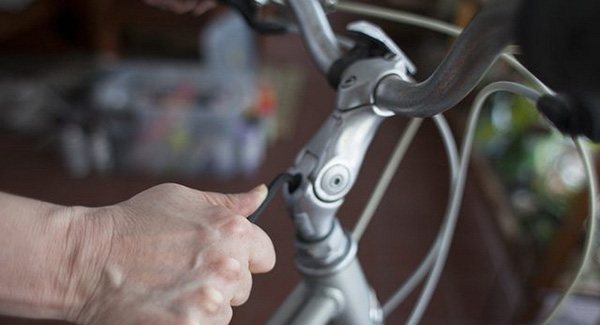

Метод 3. Регулировка угла наклона руля велосипеда
1. Проверьте, есть ли у велосипеда регулируемый вынос. У регулируемого выноса есть один болт, идущий перпендикулярно велосипеду, где вынос соединяется с рамой. Ослабьте болт, отрегулируйте угол выноса, потом затяните его обратно. Прежде чем выехать, проверьте, удобно ли вам. В принципе этого может быть достаточно.
2. Ослабьте четыре винта в конце выноса руля. Вынос идет перпендикулярно рулю и соединяет раму и руль. Спереди руля есть четыре винта, обычно зафиксированные на маленьком квадрате посередине руля. Ослабьте их, и руль можно будет вращать вперед-назад.
3. Узнайте, на какой высоте стоит устанавливать руль. Представьте, что руль, — это пианино. Вам должно быть комфортно на нем «играть». Руки слегка согнуты. Тормоза должны находиться на удобном расстоянии, чтобы было комфортно до них дотягиваться. Спина наклонена на 45 градусов от талии. Пусть кто-нибудь подержит велосипед, пока вы садитесь и проверяете позицию руля.
- Угол руля – незначительное регулирование. Если вы не достаете до тормозов, приходится неудобно наклоняться или полностью выпрямлять руки, нужно купить новый вынос руля. Также, возможно, что велосипед для вас слишком большой.
4. Отрегулируйте угол руля до желаемой высоты и проверьте. Пусть кто-нибудь подержит велосипед, или попробуйте проехать маленькую дистанцию. Убедитесь, что затянули все болты перед поездкой. В противном случае, ваш вес может наклонить руль вниз, и может произойти несчастный случай.
- В большинстве случаев, угол наклона руля индивидуален. Самое главное, чтобы было удобно.
- Если пальцы рук немеют во время поездки, можно попробовать наклонить руль немного вверх. Это ослабит давление на ладони, и восстановит циркуляцию крови.
- Убедитесь, что легко дотягиваетесь до тормозов и переключения передач после регулировки руля.
- Будьте аккуратны с тросиками тормозов и передач. Не запутайте их.
- Если регулировка руля не решает проблему, и все еще не комфортно, попробуйте поменять высоту сидения.
Дважды проверьте, что затянули все болты перед поездкой, чтобы не попасть в аварию.
Метод 2. Регулировка резьбовой рулевой колонки
1. Убедитесь, что у велосипеда есть резьбовая рулевая колонка. У резьбовой рулевой колонки есть непрерывная металлическая часть (вынос), выходящая из рамы, с наклоном вперед. Она соединяется с рулем. В месте, где вынос рассоединяется с рамой, есть гайка и болт наверху выноса. Такие выносы легко регулировать. Они есть у односкоростных велосипедов, велосипедов с фиксированной передачей и старых байков.
- У некоторых велосипедов нет гайки, есть просто болт наверху выноса.
2. Ослабьте болт наверху выноса. Этот болт, направленный четко вниз, создает давление, т. е. держит вынос на месте. Используйте шестигранный ключ, чтобы его ослабить. Не нужно его полностью вытаскивать.
3. Ослабьте контргайку с помощью гаечного ключа. Ослабьте шестигранную гайку. Она находится там, где вынос встречается с рамой.
4. Отсоедините руль от рамы. Возможно, понадобится его пошевелить, повернуть, чтобы вытащить. Если это новый велосипед, пометьте место, где находился руль. Так будет легче вернуть его на то же место.
5. Вытрите и смажьте вынос. Очистите вынос мыльной водой и высушите тряпкой. Чтобы потом вынос не застрял в раме, нанесите противозадирную смазку на 2 см ниже выноса.
6. Определитесь с типом езды, чтобы выбрать новый тип руля. Подходящий руль зависит от типа велосипеда. Также подберите подходящую именно вам высоту, чтобы в будущем было комфортно ездить на велосипеде.
- Шоссейный велосипед: У велогонщиков руль находится низко, чтобы они могли наклониться. Это делается для лучшего контроля скорости и переноса веса.
- Горный велосипед: На таких велосипедах руль должен находиться ниже сидения. Это даст хороший баланс и переместит центр тяжести ниже.
- Круизер: На стандартных байках руль должен быть чуть выше сидения, чтобы обеспечить больший комфорт и снять напряжение.
7. Поместите вынос на подходящей высоте и закрутите верхний болт. Это можно сделать руками. Лучше не пользоваться никакими инструментами, потому что потом вы не сможете снова расслабить болт или гайку.
